Организация освещения с помощью светодиодных лент требует точного подбора источника питания, так как несоответствие параметров приводит к быстрому выходу диодов из строя или перегоранию самого адаптера. Ошибка в расчетах может увеличить стоимость ремонта из-за необходимости повторной замены комплектующих, а монтаж неправильного устройства занимает столько же времени, сколько и установка подходящего. Понимание того, как выбрать блок питания для led ленты, позволяет создать надежную систему освещения с длительным сроком службы.
Основы электротехники для работы с LED-лентами
Правильный подбор оборудования начинается с понимания базовых единиц измерения. Напряжение (V — вольты) определяет совместимость БП и ленты, сила тока (A — амперы) указывает на интенсивность потока электронов, а мощность (W — ватты) является произведением напряжения на ток. Светодиодные ленты работают на постоянном токе (DC), в то время как из сети подается переменный ток (AC), поэтому блок питания выполняет роль преобразователя и стабилизатора. Сложность задачи заключается в точном соблюдении вольтажа, так как превышение этого параметра мгновенно уничтожает светодиоды.

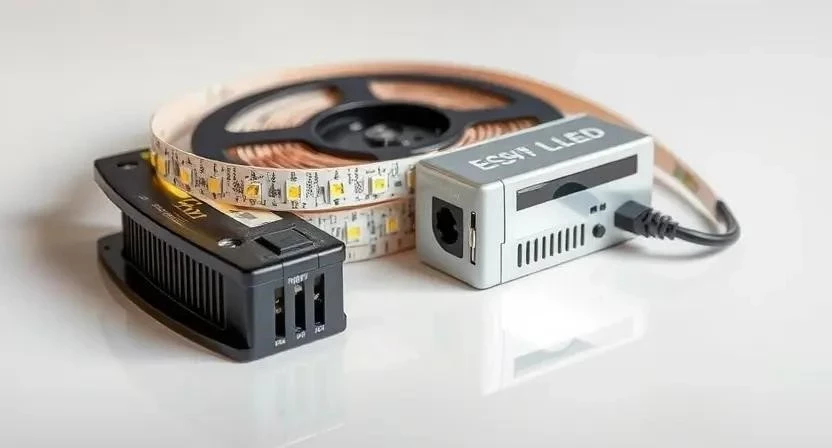

Комплектующие и виды блоков питания
Для полноценного монтажа требуются технические данные ленты (мощность на метр и напряжение) и правильно подобранный тип преобразователя. В зависимости от задач используются разные исполнения корпусов:
- Открытые блоки — имеют радиаторы, требуют установки в вентилируемые ниши.
- Закрытые блоки — защищены корпусом, подходят для установки в шкафы.
- Тонкие блоки — монтируются в узкие профили или за карнизы.
- Влагозащищенные модели — применяются в ванных комнатах и на улице.
- Импульсные блоки — обладают высоким КПД и стабильным выходом.
- Стабилизаторы напряжения — защищают от скачков в сети.
- Компактные адаптеры — используются для коротких отрезков ленты.
- Промышленные БП — рассчитаны на огромные площади освещения.
Соответствие напряжений является критическим фактором:
| Тип ленты | Напряжение БП | Особенности применения | Риск ошибки | Рекомендация |
|---|---|---|---|---|
| Низковольтная | 12В | Короткие отрезки, декор | Высокое падение напряжения | Питание с двух сторон |
| Средневольтная | 24В | Длинные линии, профили | Меньший ток в проводах | Оптимально для 5+ метров |
| Специальная | 5В | Адресные ленты (RGB) | Очень высокие токи | Толстые медные провода |
| Высоковольтная | 220В | Уличные гирлянды | Опасность поражения током | Строгая изоляция |
| Гибридная | 12/24В | Универсальные системы | Неправильный переключатель | Проверка перед включением |

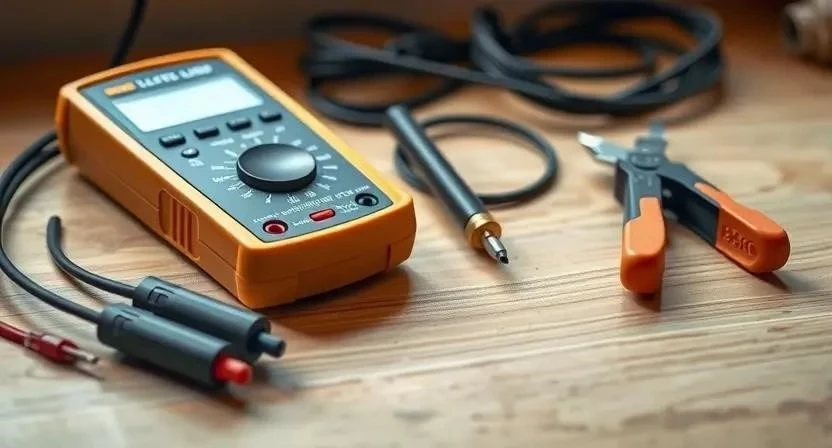

Инструментарий для монтажа
Качественное подключение невозможно без специализированного набора инструментов. Каждый предмет выполняет свою функцию в обеспечении безопасности и надежности соединений:
- Мультиметр — проверка реального напряжения на выходе БП.
- Отвертки (крестовая, плоская) — фиксация проводов в клеммах.
- Стриппер — аккуратная зачистка изоляции без повреждения жил.
- Термоусадочные трубки — герметизация и изоляция соединений.
- Клеммники Wago — быстрый и надежный монтаж проводов.
- Бокорезы — обрезка лишних участков кабеля.
- Тестер сети — проверка наличия 220В в точке подключения.
Организация места установки

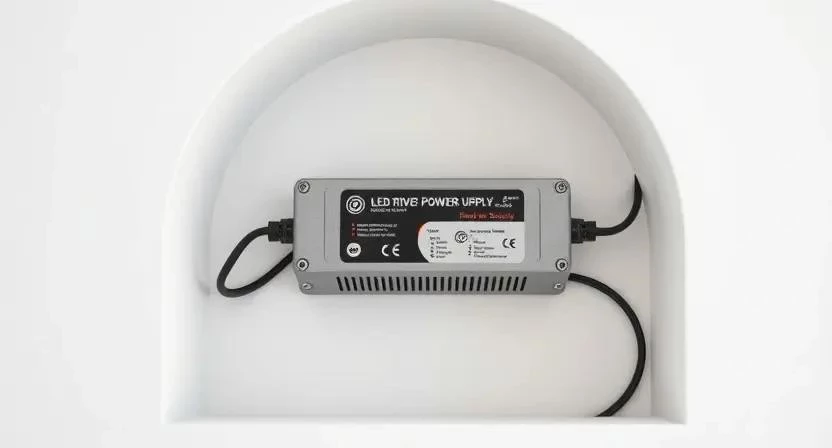

Место размещения блока питания должно обеспечивать свободную циркуляцию воздуха, чтобы избежать перегрева. Рекомендуется выбирать доступные зоны: электрические щитки, вентилируемые ниши или специальные короба. Необходимо предусмотреть подвод питания 220В и обеспечить защиту окружающих поверхностей от случайного повреждения при сверлении. Закрытые пространства без вентиляции сокращают срок службы конденсаторов в два раза.
Подготовка поверхности и кабельных трасс
Сначала формируется ниша или подбирается стена для крепления БП. Прокладываются кабельные линии: от распределительной коробки сети к блоку питания и от БП к месту начала LED-ленты. Важно проверить целостность изоляции всех проводов перед их укладкой в штробы или кабель-каналы. Опыт показывает, что прокладка кабеля с запасом в 20-30 см упрощает последующий монтаж и обслуживание системы.
Пошаговая инструкция по подбору и установке
Процесс монтажа и настройки системы освещения разделен на последовательные этапы:
- Определение рабочего напряжения ленты (12В или 24В) — 5 минут.
- Расчет потребляемой мощности на 1 метр согласно паспорту изделия — 5 минут.
- Вычисление общей мощности всей линии (умножение длины на мощность метра) — 5 минут.
- Расчет запаса мощности с применением коэффициента 1.2-1.3 для предотвращения перегрева — 5 минут.
- Выбор типа блока питания (открытый, закрытый, тонкий) под конкретные интерьерные задачи — 10 минут.
- Проверка силы тока (Ампер) в характеристиках БП (I = P/U) — 5 минут.
- Монтаж блока питания в выбранном месте с помощью саморезов или двустороннего скотча — 20 минут.
- Подключение первичного питания 220В к входным клеммам (L, N, Ground) — 15 минут.
- Подключение вторичного питания к LED ленте с соблюдением полярности — 15 минут.
- Первое включение системы и проверка корпуса БП на перегрев в течение 30 минут работы — 30 минут.
- Финальная фиксация проводов стяжками и закрытие монтажных отверстий — 20 минут.
Для точного подбора оборудования используйте следующие расчетные данные:
| Длина ленты (м) | Мощность ленты (Вт/м) | Общая мощность (Вт) | Рекомендуемый БП (с запасом 20%) | Ток (при 12В) |
|---|---|---|---|---|
| 2 | 9.6 | 19.2 | 24-30 Вт | 1.6 А |
| 5 | 14.4 | 72 | 86-100 Вт | 6.0 А |
| 10 | 4.8 | 48 | 60-70 Вт | 4.0 А |
| 15 | 12 | 180 | 220-250 Вт | 15.0 А |
| 20 | 18 | 360 | 430-500 Вт | 30.0 А |
Подбор тока в зависимости от параметров:
| Мощность (Вт) | Напряжение (В) | Необходимый ток (А) | Минимальный сечение провода | Тип БП |
|---|---|---|---|---|
| 36 | 12 | 3 | 0.5 мм² | Компактный |
| 60 | 12 | 5 | 0.75 мм² | Средний |
| 48 | 24 | 2 | 0.5 мм² | Средний |
| 120 | 24 | 5 | 0.75 мм² | Мощный |
| 240 | 24 | 10 | 1.5 мм² | Промышленный |
Из личной практики: однажды при установке ленты 12В был использован блок на 24В. Результат — мгновенный выход из строя всех светодиодов на первом метре. В другом случае, при прокладке 10-метровой линии от одного конца, наблюдалось заметное падение яркости к концу ленты. Проблема была решена организацией питания с двух сторон. Также встречались ситуации, когда дешевый БП в закрытом гипсокартонном коробе перегревался и уходил в защиту каждые 15 минут, что потребовало установки вентиляционной решетки.
Технические нюансы эксплуатации
Температурный режим напрямую влияет на стабильность работы: при перегреве срабатывает защита или сокращается срок службы компонентов. Длина проводов от БП до ленты вызывает падение напряжения, что приводит к снижению яркости диодов; для борьбы с этим используют провода большего сечения. При использовании диммеров или контроллеров необходимо убедиться, что блок питания совместим с ними (поддерживает ШИМ-регулирование), иначе возникнет мерцание света.
Типичные ошибки при монтаже
Несоблюдение правил подбора ведет к поломкам. Наиболее распространенные промахи:
- Покупка БП с мощностью «впритык» без учета коэффициента запаса.
- Перепутанная полярность при подключении (+ к -), что может сжечь контроллер.
- Размещение устройства в герметичных пространствах без доступа воздуха.
- Использование безымянных дешевых блоков с завышенными характеристиками на этикетке.
- Подключение слишком длинной ленты к одному БП без дополнительных линий питания.
Экономический расчет
Стоимость системы зависит от выбранного сегмента оборудования. Качественный блок питания стоит дороже, но избавляет от необходимости замены каждые полгода.
| Сегмент | Цена БП (пример) | Срок службы | Гарантия | Надежность |
|---|---|---|---|---|
| Бюджетный | 500 — 1500 руб. | 6-12 месяцев | Нет/1 мес. | Низкая |
| Средний | 2000 — 5000 руб. | 3-5 лет | 1 год | Средняя |
| Премиум | 6000 — 15000 руб. | 7-10 лет | 3-5 лет | Высокая |
| Работа мастера | 1000 — 3000 руб. | — | — | Зависит от профиля |
| Экономия своими руками | До 3000 руб. | — | — | Риск ошибки |
Обслуживание системы после запуска
Для продления жизни оборудования рекомендуется раз в полгода проверять температуру корпуса БП рукой — он не должен быть обжигающим. Необходимо очищать вентиляционные отверстия от пыли с помощью сжатого воздуха или пылесоса. Важно помнить, что электролитические конденсаторы имеют ограниченный срок службы и со временем теряют емкость, что может привести к пульсации света.
Альтернативные решения по питанию
В некоторых проектах вместо стандартных блоков используют специализированные LED-драйверы, которые стабилизируют ток, а не напряжение. Существуют встроенные микро-блоки, которые помещаются непосредственно в алюминиевый профиль. Для масштабных объектов применяется централизованное питание, когда один мощный БП в электрощитовой питает несколько зон через толстый кабель, что упрощает обслуживание.
Ответы на популярные вопросы
Можно ли ставить БП на 24В на ленту 12В?
Нет, это приведет к мгновенному перегоранию светодиодов из-за избыточного напряжения.
Что будет, если мощность БП больше мощности ленты?
Это правильно. Блок будет работать с запасом, меньше греться и прослужит дольше. Лента возьмет столько тока, сколько ей нужно.
Почему блок питания сильно шумит или пищит?
Обычно это признак работы дешевых дросселей или перегрузки устройства. В качественных моделях шум минимален.
Где лучше спрятать блок питания в интерьере?
В сантехническом шкафу, за фальш-потолком (с доступом), в кухонном цоколе или в специальном электрощите.
Нужно ли использовать предохранители?
Желательно, особенно на линиях большой мощности, чтобы предотвратить пожар при коротком замыкании.
Как понять, что БП вышел из строя?
Лента не горит, горит тускло или мерцает, при этом напряжение в сети 220В в норме. Проверяется мультиметром на выходе БП.
Можно ли соединять несколько блоков питания параллельно?
Только если они идентичны по напряжению и имеют специальную функцию синхронизации, иначе один будет перегружать другой.
