Регулировка яркости освещения позволяет создать комфортную атмосферу в жилом помещении. Монтаж диммера своими руками занимает от 1 до 2 часов, а стоимость базового комплекта материалов начинается от нескольких сотен рублей. Правильное понимание того, как подключить диммер в квартире, исключает риск короткого замыкания и порчи оборудования. Данная задача требует базовых знаний электрики и строгого соблюдения техники безопасности.
Особенности подготовки к работе
Работа с электропроводкой относится к категории задач средней сложности. Для успешного выполнения требуются базовые навыки зачистки кабеля и умение пользоваться измерительными приборами. Время выполнения составляет около 90 минут. Главным требованием является полное обесточивание линии через автоматический выключатель в щитке для предотвращения удара током.
Комплект необходимых материалов
Для качественного монтажа потребуется определенный набор компонентов. Основным элементом выступает сам регулятор яркости, совместимый с типом используемых ламп. Также применяются медные провода марки ПВС или ВВГ, обеспечивающие надежную передачу тока. Клеммники WAGO упрощают соединение и повышают безопасность системы.
- Диммируемые светодиодные лампы;
- Устройство диммера (регулятор);
- Медный провод ВВГнг;
- Клеммники WAGO;
- Изоляционная лента (изолента);
- Саморезы для фиксации;
- Пластиковые кабельные стяжки;
- Монтажный подрозетник.
| Материал | Количество | Расход на точку | Цена за ед. | |
|---|---|---|---|---|
| Диммер | 1 шт | 1 шт | 1500 руб | 1500 руб |
| Провод ВВГнг | 2 м | 2 м | 60 руб/м | 120 руб |
| Клеммники WAGO | 4 шт | 4 шт | 30 руб/шт | 120 руб |
| Изолента | 1 шт | 1 шт | 50 руб | 50 руб |
| Подрозетник | 1 шт | 1 шт | 100 руб | 100 руб |

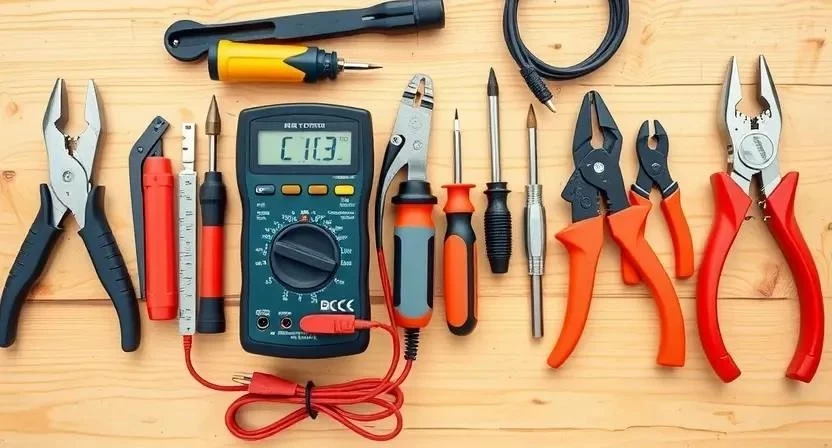

Инструменты для проведения монтажа
Правильный подбор оборудования ускоряет процесс и гарантирует точность соединений. Индикаторная отвертка необходима для поиска фазы, а мультиметр позволяет проверить напряжение в сети. Пассатижи и стриппер используются для работы с изоляцией и обрезки проводов. Большинство этих инструментов доступны в любом строительном магазине или могут быть взяты в аренду.
| Инструмент | Назначение | Обязательно/Желательно | Цена (ориентир) |
|---|---|---|---|
| Индикаторная отвертка | Поиск фазного провода | Обязательно | 200 руб |
| Мультиметр | Замер напряжения | Желательно | 1500 руб |
| Стриппер | Зачистка изоляции | Желательно | 800 руб |
| Пассатижи | Обрезка и сгиб проводов | Обязательно | 500 руб |
| Крестовая отвертка | Фиксация винтов | Обязательно | 300 руб |
Организация рабочего пространства
Первым делом необходимо полностью отключить электропитание в распределительном щите. Мебель и напольное покрытие в зоне работы следует закрыть защитной пленкой или тканью. Для обеспечения видимости в темном помещении рекомендуется использовать переносной фонарь или аккумуляторный прожектор.
Подготовка поверхности и проводки
Процесс начинается с точной разметки места под подрозетник. Важно проверить целостность существующей проводки, чтобы исключить наличие переломов или окисления жил. Внутренняя часть монтажной коробки очищается от строительного мусора, пыли и остатков штукатурки. Готовность поверхности подтверждается отсутствием лишних препятствий для плотной посадки устройства.
Пошаговая технология установки диммера
Монтаж осуществляется в строгой последовательности для обеспечения безопасности и работоспособности системы.
- Полное отключение питания (5 мин). Выключите соответствующий автомат в электрощите. Проверьте отсутствие напряжения индикаторной отверткой.
- Демонтаж старого выключателя (10 мин). Аккуратно открутите клавишу и извлеките механизм из подрозетника.
- Определение фазного и нулевого проводов (15 мин). С помощью мультиметра или индикатора найдите фазу. Личный опыт: Однажды при замене выключателя я обнаружил, что провода были слишком короткими. Пришлось использовать клеммники WAGO для наращивания фазного провода, что обеспечило надежный контакт.

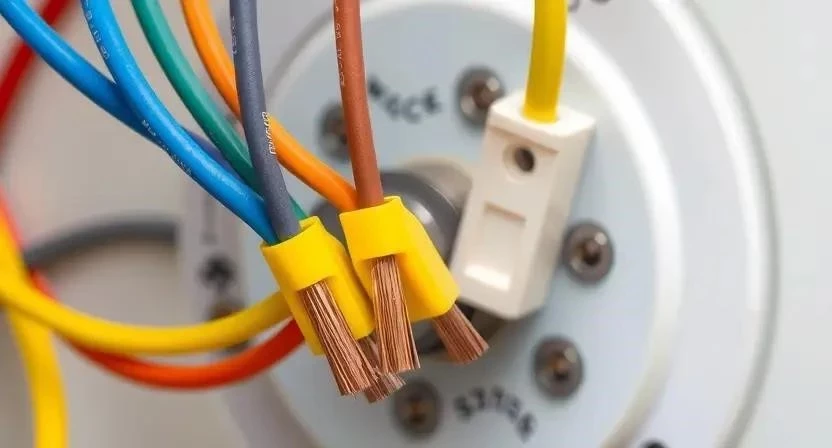

- Подключение проводов к клеммам (20 мин). Соедините фазный провод с соответствующим контактом диммера согласно схеме. Закрепите провода плотно, чтобы они не выскочили.
- Фиксация устройства в подрозетнике (10 мин). Установите диммер в коробку. Личный опыт: При фиксации диммера в глубоком подрозетнике провода начали выталкивать устройство. Решением стало аккуратное складывание кабеля «змейкой» вдоль стенок коробки.
- Установка декоративной рамки и клавиши (10 мин). Наденьте лицевую панель и затяните фиксирующие винты.
- Проверка работоспособности (10 мин). Подайте напряжение на сеть и плавно поверните регулятор.
- Настройка порогов яркости (10 мин). Установите минимальный уровень, при котором лампа не мигает. Личный опыт: Во время настройки минимального порога яркости заметил мерцание лампы. Регулировка потенциометра на самом диммере помогла найти точку, где свет становится стабильным.
Технические нюансы и правила
Особое внимание следует уделить совместимости оборудования. Для корректной работы обязательны светодиодные лампы с пометкой «dimmable». Температурный режим в помещении не должен превышать допустимые нормы производителя. Рекомендуется повторно проверить затяжку всех винтовых контактов, чтобы избежать перегрева в местах соединения.
- Использование только диммируемых LED-ламп;
- Соблюдение температурного режима эксплуатации;
- Проверка затяжки винтовых соединений;
- Соответствие мощности ламп мощности диммера;
- Использование медного провода сечением не менее 1.5 мм²;
- Изоляция всех открытых участков провода;
- Проверка отсутствия перегибов кабеля в коробке.
Типичные ошибки при монтаже
Несоблюдение технологии приводит к быстрому выходу устройства из строя или возникновению опасных ситуаций.
- Установка обычных светодиодных ламп, которые не поддерживают регулировку.
- Перепутанная полярность при подключении к сложным схемам.
- Перегрузка диммера по мощности (превышение суммарного ватта ламп).
- Плохой контакт в клеммах, вызывающий искрение и нагрев.
- Монтаж без учета заземления в помещениях с повышенной влажностью.
Расчет стоимости установки
| Статья расходов | Количество | Цена | |
|---|---|---|---|
| Диммер | 1 шт | 1500 руб | 1500 руб |
| Расходные материалы | 1 компл | 400 руб | 400 руб |
| Работа мастера | 1 услуга | 1200 руб | 1200 руб |
| Параметр | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Материалы | 1900 руб | 1900 руб | 0 руб |
| Оплата труда | 0 руб | 1200 руб | 1200 руб |
| 1900 руб | 3100 руб | 1200 руб |
Эксплуатация и уход
После завершения монтажа рекомендуется периодически проверять надежность соединений. Корпус устройства следует очищать от пыли сухой салфеткой. Признаками износа считаются треск при повороте ручки или нестабильное свечение ламп. Срок службы качественного диммера составляет от 5 до 10 лет при соблюдении норм нагрузки.
Современные альтернативы
Существуют технологичные замены традиционным регуляторам. Умные диммеры позволяют управлять светом через смартфон или голосовых помощников. Беспроводные системы исключают необходимость прокладки новых кабелей по стенам. В сравнении с обычными выключателями такие решения дают больше гибкости в создании сценариев освещения и экономят электроэнергию.
Ответы на часто задаваемые вопросы
Почему лампа мигает при приглушении?
Это происходит из-за использования недиммируемых ламп или неправильной настройки минимального порога яркости.
Можно ли ставить диммер на люстру с несколькими лампами?
Да, если суммарная мощность всех ламп не превышает максимально допустимую мощность диммера.
Как выбрать мощность диммера?
Сложите мощность всех ламп в цепи и выбирайте устройство с запасом в 20%.
Нужен ли нулевой провод на выключателе?
Большинство стандартных диммеров работают по схеме разрыва фазы, но умным моделям часто требуется ноль.
Можно ли использовать с галогенными лампами?
Да, но убедитесь, что диммер поддерживает работу с индуктивной или резистивной нагрузкой.
Что делать, если диммер сильно греется?
Проверьте, не превышена ли мощность нагрузки, и убедитесь в плотной затяжке всех контактов.
Можно ли ставить два диммера на одну лампу?
Нет, это приведет к выходу из строя обоих устройств и может вызвать короткое замыкание.
