Создание системы электробезопасности в жилом здании требует строгого соблюдения технических регламентов. Процесс установки занимает от одного до двух дней и характеризуется средней сложностью исполнения. Правильный подход к тому, как сделать заземление своими руками, позволяет избежать поражения током и защитить бытовую технику от перенапряжений. Грамотно спроектированный контур гарантирует стабильную работу всей электросети.
Особенности подготовки и требования ПУЭ
Монтаж требует базовых навыков работы с электрикой и владения простым инструментом. Все работы должны выполняться в соответствии с правилами устройства электроустановок (ПУЭ). Оптимальным временем для проведения установки считается сухой период, когда почва податлива, но не переувлажнена. Основная задача заключается в создании пути с минимальным сопротивлением для утечки тока в землю.

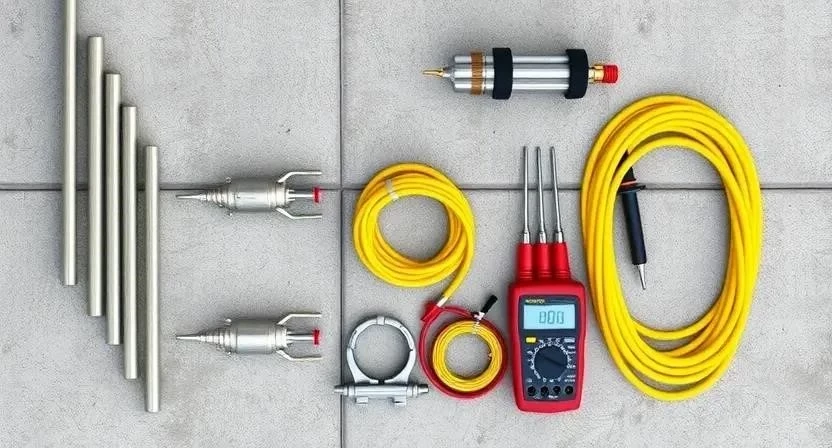

Перечень необходимых материалов
Для реализации стандартного контура заземления потребуется набор специализированных комплектующих. Основу составляют стальные уголки или медные электроды, которые обеспечивают контакт с грунтом. Соединительные элементы должны обладать высокой коррозийной стойкостью.
- Стальной уголок 50х50х5 мм — основной заземлитель.
- Медный провод сечением 16 мм² — для ввода в дом.
- Вертикальные электроды (стержни) — для глубокого проникновения.
- Стальная полоса 40х4 мм — горизонтальный соединитель.

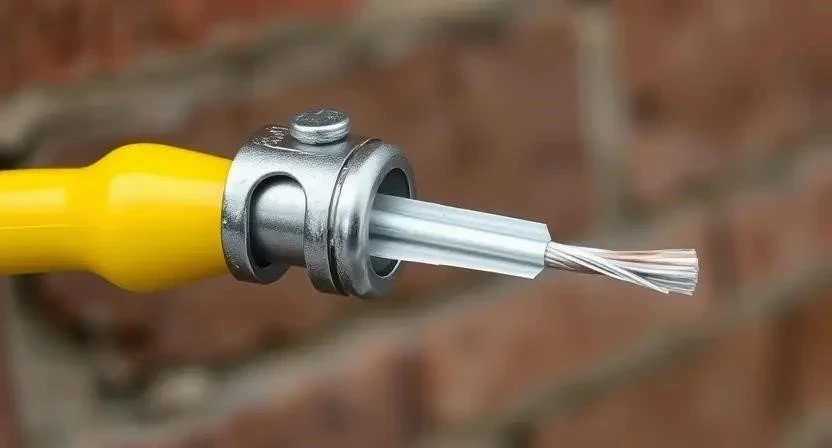

- Зажимы болтовые — для фиксации соединений.
- Антикоррозийная мастика — для защиты сварных швов.
- Изоляционная гофра — для защиты кабеля в месте ввода.
- Шина заземления (ГЗШ) — распределительный узел в щитке.
Расчет материалов для стандартного треугольного контура представлен в таблице.
| Материал | Количество | Расход на м² / ед. | Цена за ед. | |
|---|---|---|---|---|
| Стальной уголок | 3 шт. | 2.5 м на стержень | 800 руб. | 2400 руб. |
| Стальная полоса | 10 м | 1 м | 120 руб. | 1200 руб. |
| Медный провод 16 мм² | 15 м | 1 м | 250 руб. | 3750 руб. |
| Болтовые зажимы | 6 шт. | 1 шт. | 150 руб. | 900 руб. |
| Мастика защитная | 1 туба | 0.5 кг | 600 руб. | 600 руб. |
Инструментарий для проведения работ
Комплект оборудования подбирается исходя из выбранного метода монтажа. При использовании забиваемых электродов потребуется тяжелый ручной инструмент, а для соединения полос — сварочный аппарат. Для итоговой проверки системы обязателен измерительный прибор.
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена |
|---|---|---|---|
| Кувалда (5-8 кг) | Забивание стержней в грунт | Обязательно | 1500 руб. |
| Сварочный аппарат | Надежное соединение металла | Обязательно | 7000 руб. |
| Мультиметр/Мегомметр | Замер сопротивления почвы | Обязательно | 4000 руб. |
| Лопата штыковая | Рытье траншеи под полосу | Обязательно | 800 руб. |
| Перфоратор | Крепление шины в щитке | Желательно | 6000 руб. |
Организация места установки контура
Выбор участка определяет эффективность работы всей системы. Контур размещают на расстоянии не менее 1 метра от фундамента дома, чтобы избежать влияния бетонных конструкций. Важно соблюдать дистанцию от газовых труб и других коммуникаций во избежание случайного повреждения. Территория очищается от крупных камней и строительного мусора перед разметкой.
Работа с грунтом и почвой
Подготовка почвы начинается с анализа ее типа, так как песчаные грунты обладают высоким сопротивлением, а глинистые — низким. Глубина траншеи должна составлять не менее 0.7 метра, что исключает воздействие сезонного промерзания. В случае обнаружения скалистых пород метод забивания заменяется на бурение или использование винтовых свай. Проверка электропроводности позволяет скорректировать количество электродов.
Технология монтажа заземления по этапам
Процесс установки выполняется строго последовательно для обеспечения максимальной надежности контактов.
- Разметка точек установки электродов (1 час). Определяются вершины треугольника или линии контура.
- Забивание вертикальных стержней в грунт (4 часа). Электроды погружаются на глубину до 2.5-3 метров.

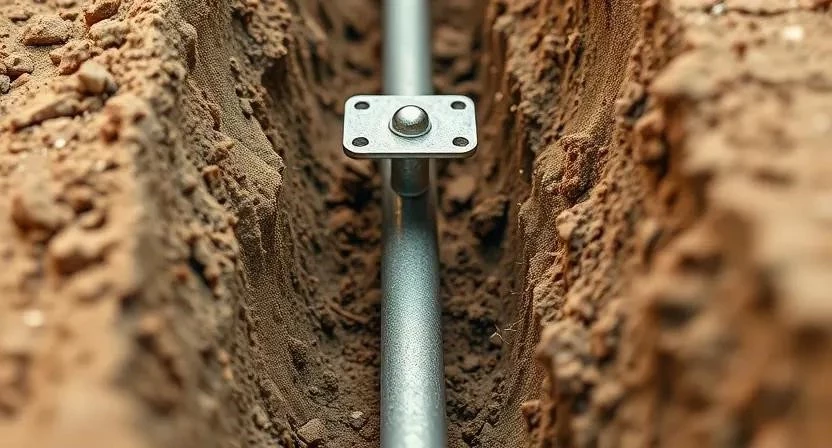

- Прокладка горизонтальной соединительной полосы (2 часа). В траншее укладывается стальная лента.
- Сварка или соединение элементов контура (3 часа). Все стыки фиксируются сваркой или зажимами.
- Обработка соединений антикоррозийным составом (1 час). Сварные швы покрываются мастикой.
- Прокладка кабеля от контура к дому (2 часа). Медный провод укладывается в гофру на глубину 0.7 м.

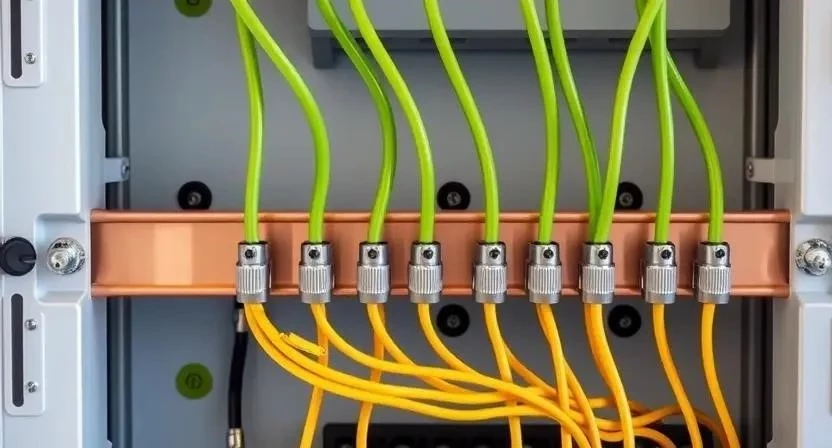

- Установка заземляющей шины в электрощите (1 час). Монтируется ГЗШ для подключения потребителей.
- Подключение всей сети дома к шине (2 часа). Прокладываются провода заземления к розеткам.
- Проверка сопротивления заземления (1 час). Замер производится специальным прибором.
Пример из опыта: При монтаже в плотном суглинке забивание электродов вручную оказалось крайне трудозатратным. Помогло использование мощного перфоратора с насадкой-буром, что сократило время работы в два раза.
Пример из опыта: Использование только болтовых зажимов без сварки привело к постепенному окислению контактов через два года. После переделки соединений методом сварки сопротивление системы стабилизировалось.
Пример из опыта: Замер сопротивления в засушливый август показал значения выше нормы. После установки дополнительных стержней в более глубокие, влажные слои почвы, показатели пришли в норму.
Соблюдение мер безопасности обязательно: при работе со сваркой используйте защитную маску, а при подключении к щитку полностью обесточьте здание.
Технические тонкости и внешние факторы
Температурный режим почвы напрямую влияет на проводимость тока. В зимний период сопротивление возрастает, поэтому расчет контура производится с запасом. Влажность грунта является ключевым фактором: слишком сухая земля ухудшает контакт. Особое внимание уделяется гальванической паре: при соединении меди и стали возникает электрохимическая коррозия, поэтому рекомендуется использовать специальные переходные зажимы или сварку.
Типичные промахи при установке
Ошибки часто возникают из-за желания сэкономить время или материалы, что ставит под угрозу безопасность жильцов.
- Применение слишком тонкого провода — ведет к перегреву при аварийном токе. Исправление: замена на сечение 16 мм².
- Установка электродов в песчаный грунт без расчета — вызывает высокое сопротивление. Исправление: увеличение количества стержней.
- Отсутствие УЗО в схеме — делает заземление менее эффективным при утечках. Исправление: установка дифференциального автомата.
- Слишком малое расстояние между стержнями — электроды начинают «мешать» друг другу. Исправление: разнос стержней на расстояние, равное их длине.
- Игнорирование защиты кабеля при вводе в дом — приводит к механическим повреждениям. Исправление: монтаж в ПНД-трубу.
Финансовые затраты на устройство системы
Расчет бюджета зависит от выбранных материалов и необходимости привлечения специалистов. Самостоятельный монтаж позволяет существенно сократить расходы на оплату труда.
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Экономия (руб.) |
|---|---|---|---|
| Материалы | 7000 | 8500 | 1500 |
| Инструменты (аренда/покупка) | 3000 | 0 | -3000 |
| Работа по монтажу | 0 | 12000 | 12000 |
| Замер сопротивления | 0 (свой прибор) | 2000 | 2000 |
| 10000 | 22500 | 12500 |
| Этап работ | Время | Особенности |
|---|---|---|
| Разметка и земляные работы | 6 часов | Требуется физическая выносливость |
| Монтаж электродов | 4 часа | Зависит от плотности грунта |
| Сварка и защита | 4 часа | Требуется навык работы с электродом |
| Электрический монтаж | 3 часа | Работа в электрощите под напряжением (опасно) |
| Тестирование | 1 час | Использование мегомметра |
Эксплуатация и обслуживание
Регулярный осмотр системы должен проводиться раз в несколько лет. Основной регламент включает проверку сопротивления заземления и осмотр доступных контактов на предмет окисления. Срок службы стального контура с антикоррозийной обработкой составляет около 20-25 лет. Эксплуатацию электроприборов можно начинать сразу после успешного замера сопротивления и подтверждения его соответствия нормам ПУЭ.
Другие способы организации заземления
Существуют альтернативные методы, которые применяются в зависимости от особенностей строительства и типа почвы.
- Заземление фундамента — использование стальной арматуры внутри бетона.
- Винтовые сваи — вкручивание специальных электродов в глубокие слои.
- Модульные системы — использование готовых наборов из оцинкованной стали.
- Химическое заземление — заполнение скважины токопроводящим гелем.
- Стримерное заземление — использование тонких электродов большого количества.
- Комбинированный метод — сочетание полос и вертикальных стержней.
- Использование существующих металлических конструкций (с проверкой).
Ответы на популярные вопросы
Можно ли использовать водопроводную трубу?
Это запрещено ПУЭ, так как труба может быть заменена на пластиковую, что приведет к потере заземления и создаст риск поражения током.
Какое сопротивление считается нормой?
Для большинства частных домов нормой считается сопротивление не более 4 Ом, в некоторых случаях допускается до 10 Ом при наличии УЗО.
Нужно ли заземление в одноэтажном доме?
Да, количество этажей не влияет на необходимость защиты людей и техники от утечек тока.
Что лучше: медь или сталь?
Медь обладает лучшей проводимостью, но сталь дешевле и проще в монтаже (сварке). Оптимально использовать стальной контур с медным вводом.
Как проверить заземление без приборов?
Надежным способом проверки без приборов не существует; использование контрольных ламп может дать ложное представление о безопасности.
Обязательно ли ставить УЗО?
Да, УЗО в сочетании с заземлением обеспечивает максимальный уровень защиты, отключая питание при обнаружении утечки тока.
Можно ли объединить заземление с соседом?
Нет, это категорически запрещено, так как при аварии на соседнем участке ток может попасть в вашу электросеть.
