Как правильно соединить светодиодную ленту

Монтаж светодиодного освещения часто требует объединения нескольких коротких сегментов для создания единой линии света по периметру комнаты или мебели. Эта задача относится к категории работ средней сложности и обычно занимает от 2 до 4 часов. Финансовые затраты на расходные материалы минимальны, однако итоговый результат напрямую зависит от того, как соединить светодиодную ленту правильно. Грамотный подход исключает мерцание диодов и преждевременный выход оборудования из строя.

Предварительная оценка работ

Перед стартом необходимо оценить свои навыки работы с электрикой, так как потребуется базовое понимание принципов цепей постоянного тока. Процесс монтажа оптимально проводить на этапе чистовой отделки, когда поверхности уже готовы к наклейке. Время выполнения зависит от общего метража и выбранного метода фиксации. Важно помнить, что работа с электроникой требует сосредоточенности и аккуратности, чтобы не повредить хрупкие медные дорожки на подложке.

Перечень требуемых расходников

Для качественного соединения отрезков понадобится определенный набор компонентов. Основной упор следует сделать на совместимость материалов по напряжению и сечению.

• Светодиодная лента (согласно расчету длины)
• Медный многожильный провод (сечение 0.5–0.75 мм²)
• Припой ПОС-61 (оловянно-свинцовый)
• Активный флюс или канифоль
• Коннекторы-зажимы (под ширину ленты)
• Термоусадочные трубки разного диаметра
• Двусторонний скотч (если заводского недостаточно)
• Изолента ПВХ для временной фиксации

Количество провода рассчитывается с запасом 15-20% на изгибы и подключения к блоку питания. Приобрести все компоненты можно в специализированных магазинах электротехники или крупных строительных гипермаркетах.

Таблица 1. Расход материалов и ориентировочные цены

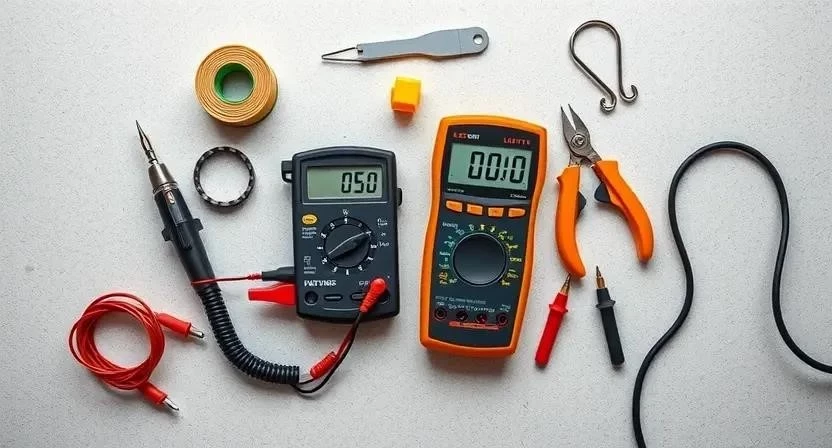

Инструментарий для монтажа

Правильно подобранный инструмент сокращает время работы и исключает брак. Для пайки рекомендуется использовать паяльник с тонким жалом, чтобы не перегреть текстолит.

• Паяльник (мощность 40–60 Вт)
• Стриппер для зачистки изоляции проводов
• Ножницы или секатор с острыми лезвиями
• Мультиметр для проверки напряжения и полярности
• Крестовая и плоская отвертки (малого размера)
• Пинцет для работы с мелкими деталями
• Обезжириватель (спирт или изопропиловый спирт)

Если профессиональный стриппер отсутствует, зачистку можно выполнить аккуратно канцелярским ножом, стараясь не перерезать жилы провода.

Организация рабочего пространства

Рабочее место должно быть освещено и очищено от лишних предметов. Поверхность стола желательно застелить силиконовым ковриком или плотным картоном, чтобы капли припоя не испортили мебель. Все инструменты раскладываются в порядке их использования. Важно обеспечить хорошую вентиляцию помещения во время пайки, чтобы пары флюса не скапливались в одной зоне.

Подготовка поверхности укладки

Качество адгезии клеевого слоя зависит от чистоты основания. Сначала поверхность профиля или стены очищается от строительной пыли с помощью пылесоса и влажной ткани. Затем проводится тщательное обезжиривание спиртовым раствором, что гарантирует плотное прилегание ленты.

Проверяется ровность плоскости; при наличии значительных перепадов рекомендуется использовать алюминиевый профиль. Если основание пористое (например, бетон или гипсокартон), может потребоваться локальная грунтовка. Готовность поверхности подтверждается отсутствием ворсинок, жирных пятен и пыли.

Алгоритм монтажа соединений

Процесс объединения отрезков требует строгого соблюдения последовательности действий. Температура в помещении должна быть в пределах 15–25°C для корректной работы клеевого слоя.

1. Разметка мест реза (5 мин). Находим специальные метки (ножницы) на ленте. Важно: резать можно только по этим линиям.
2. Резка по медным контактам (5 мин). Используем острые ножницы, делая один четкий срез строго по центру медной площадки.
3. Зачистка контактов и проводов (10 мин). Снимаем изоляцию с концов медного провода на 3-5 мм. Очищаем медные площадки ленты от возможных загрязнений.
4. Выбор способа соединения (5 мин). Определяем, где использовать пайку (для максимальной надежности), а где коннекторы (для скорости).

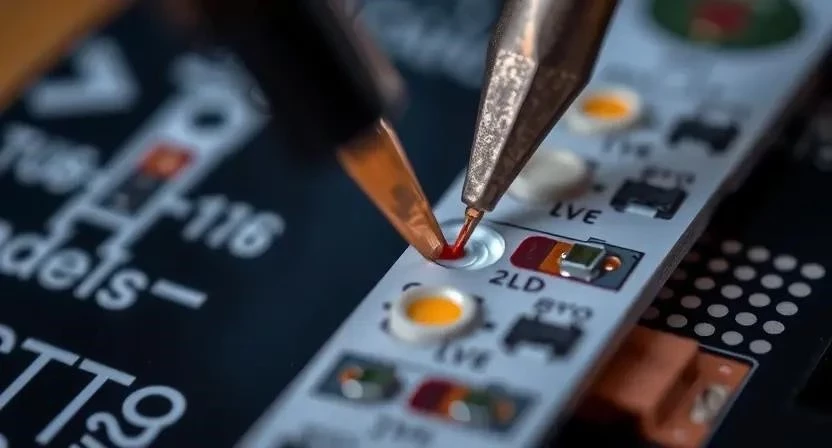

5. Процесс пайки первого отрезка (15 мин). Наносим каплю флюса, лудим медную площадку и конец провода, затем быстро соединяем их разогретым паяльником.
6. Соединение с последующим отрезком (15 мин). Повторяем операцию с другим концом провода, припаивая его к началу следующего сегмента ленты.

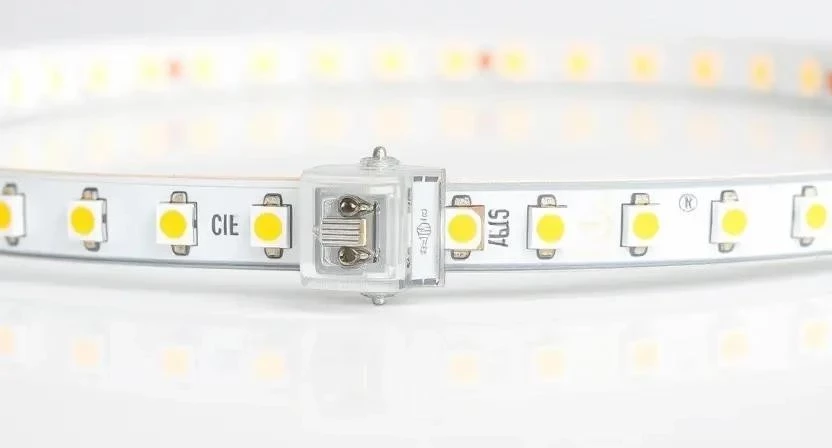

7. Использование коннекторов-зажимов (10 мин). Вставляем край ленты в зажим до упора и фиксируем винтами или защелкой.
8. Изоляция термоусадкой (10 мин). Надеваем трубку на место пайки или коннектор, прогреваем ее строительным феном до плотного обжима.
9. Параллельное подключение (20 мин). Для борьбы с падением напряжения подключаем каждый отрезок (от 5 метров) отдельным проводом к блоку питания.
10. Подключение к блоку питания (10 мин). Соединяем общие плюсы и минусы всех линий с соответствующими клеммами БП.
11. Тестовый запуск (10 мин). Включаем питание и проверяем равномерность свечения всех сегментов.
12. Фиксация в профиле (30 мин). После проверки приклеиваем ленту в алюминиевый профиль, плотно прижимая ее к основанию.

Личный опыт: Однажды я решил сэкономить время и отрезал ленту чуть в стороне от метки. В результате весь сегмент перестал светиться, так как была разорвана общая дорожка питания. Теперь всегда использую линейку для точного позиционирования ножниц.

Технические нюансы монтажа

Критически важно соблюдать полярность: плюс (+) соединяется с плюсом, минус (–) с минусом. Ошибка в этом вопросе приведет к тому, что лента просто не включится, хотя физического повреждения обычно не происходит. Допустимая длина одного участка без дополнительного питания зависит от мощности ленты, но обычно не превышает 5 метров для 12V и 10 метров для 24V.

Температура окружающей среды влияет на клеевой слой; при низких температурах скотч теряет свойства, поэтому ленту рекомендуется слегка прогреть феном перед приклейкой. Совместимость напряжений обязательна: нельзя подключать ленту 12V к блоку питания 24V, так как диоды мгновенно сгорят.

Типичные ошибки при установке

Самая распространенная проблема — «холодный припой», когда металл не расплавился полностью, а просто прилип к поверхности. Это приводит к нестабильному контакту и мерцанию. Также часто встречается перегрузка блока питания, когда его мощность выбрана «впритык» без запаса в 20%, что вызывает перегрев и шум.

Последовательное соединение слишком длинных участков (более 10-15 метров) приводит к эффекту затухания: конец ленты светит заметно тусклее начала из-за падения напряжения. Из практики: в одном проекте я использовал слишком мощный паяльник, который перегрел медную дорожку, и она просто отслоилась от подложки. Пришлось зачищать соседний участок и наращивать провод.

Экономический расчет

Стоимость реализации проекта зависит от выбранных комплектующих. Самостоятельный монтаж позволяет существенно сэкономить на услугах электрика.

Таблица 2. Сравнение методов соединения

Таблица 3. Расчет стоимости (пример для 10 м ленты)

Личный опыт: Для освещения кухонного гарнитура я потратил около 1200 рублей на все расходники, в то время как мастер за аналогичную работу запросил 4500 рублей. Качество получилось идентичным при условии использования пайки.

Эксплуатация и уход

После завершения монтажа необходимо регулярно очищать поверхность ленты и профиля от пыли с помощью сухой микрофибры. Раз в год рекомендуется проверять надежность контактов в местах соединений, особенно если освещение подвергается вибрациям. Блок питания следует размещать в вентилируемом месте, избегая закрытых ниш без доступа воздуха, чтобы предотвратить перегрев.

Альтернативные способы монтажа

Существуют беспаечные системы с использованием специальных клипс, которые позволяют быстро собрать цепь, но они менее надежны в долгосрочной перспективе. Другим вариантом является заказ ленты индивидуальной длины у производителя, что полностью исключает необходимость стыков. Также эффективно применение алюминиевых профилей с интегрированными шинами питания, которые упрощают разводку проводов.

Таблица 4. Расчет мощности БП по длине ленты (14.4 Вт/м)

Ответы на популярные вопросы

1. Можно ли соединять ленты разных производителей? Технически возможно, если совпадают напряжение и ширина, но разница в цветовой температуре будет заметна.
2. Что делать, если конец ленты светит тусклее? Перейти на параллельную схему подключения, подавая питание с двух концов или в середину линии.
3. Какой паяльник лучше выбрать? Оптимален паяльник с керамическим нагревателем мощностью 40-60 Вт и тонким жалом (1-2 мм).
4. Чем опасны дешевые коннекторы? Плохим прижимом контактов, что ведет к окислению, нагреву и возможному короткому замыканию.
5. Как рассчитать мощность БП? Умножить мощность 1 метра ленты на общую длину и добавить 20% запаса мощности.
6. Можно ли использовать изоленту вместо термоусадки? Можно, но она со временем отклеивается от нагрева, в то время как термоусадка создает герметичный кожух.
7. Сколько максимально отрезков можно соединить параллельно? Ограничением служит только мощность блока питания и сечение питающего провода.
8. Как соединить ленту с разным цветом? Используя RGB-контроллер, который позволяет управлять каждым каналом цвета независимо.
