Работа с электрическими цепями требует точности и строгого соблюдения правил безопасности. Овладение базовыми функциями прибора занимает около 3 часов, а стоимость самого простого устройства начинается от 500 рублей. Понимание того, как пользоваться мультиметром, позволяет самостоятельно находить обрывы в проводах и проверять исправность электроники. Это базовый навык для любого домашнего мастера.
Основы электротехники для новичков
Перед началом работы необходимо разобраться в понятиях напряжения, силы тока и сопротивления. Сложность освоения прибора оценивается как низкая, однако ошибки могут привести к поломке техники или удару током. Изучение всех функций занимает несколько вечеров. Если требуется работа с высоким напряжением в распределительном щитке или промышленном оборудовании, следует вызвать профессионального электрика.
Комплектующие для тренировочных замеров
Для отработки навыков потребуются простые компоненты, которые позволяют безопасно протестировать каждый режим прибора. Рекомендуется собрать небольшой набор расходных материалов.
- Батарейки типа АА
- Батарейки типа 9В («Крона»)
- Медные провода разной длины
- Резисторы с разным номиналом
- Светодиоды
- Лампочки накаливания
- Старые конденсаторы
- Диоды
| Материал | Количество | Расход на тест | Цена за ед. | |
|---|---|---|---|---|
| Батарейка АА | 2 шт. | 1 шт. | 40 руб. | 80 руб. |
| Батарейка 9В | 1 шт. | 1 шт. | 120 руб. | 120 руб. |
| Набор резисторов | 10 шт. | 1 шт. | 5 руб. | 50 руб. |
| Медный провод | 2 м | 0.5 м | 20 руб/м | 40 руб. |
| Светодиоды | 5 шт. | 1 шт. | 10 руб. | 50 руб. |

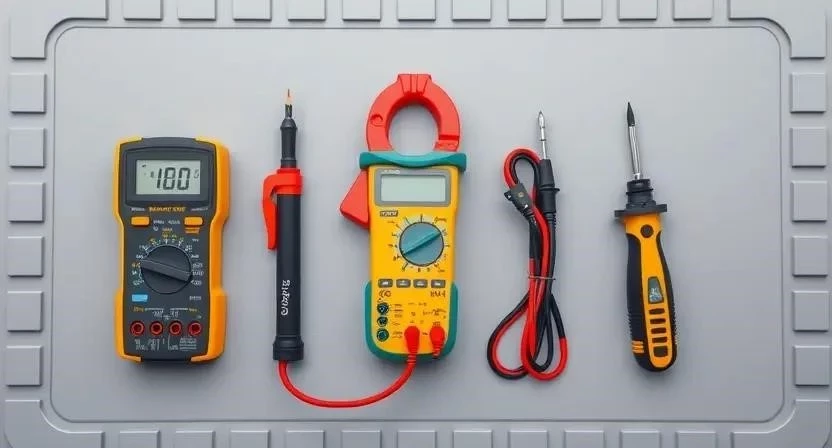

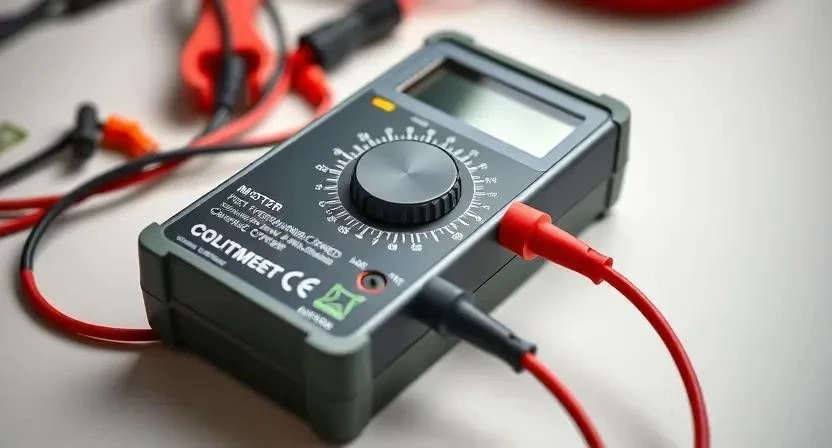

Обзор измерительного оборудования
Существует два основных типа приборов: цифровые (с дисплеем) и аналоговые (со стрелкой). Современные пользователи чаще выбирают цифровые модели из-за точности считывания и простоты интерпретации данных. щупы представляют собой два изолированных провода с металлическими наконечниками. Перед использованием важно проверить целостность их изоляции.
- Цифровой мультиметр с ЖК-экраном
- Аналоговый тестер со шкалой
- Комплект стандартных щупов (красный и черный)
- Запасные предохранители для прибора
- Индикаторная отвертка для экспресс-проверки
| Характеристика | Цифровой мультиметр | Аналоговый мультиметр | |
|---|---|---|---|
| Считывание данных | Цифры на экране | Стрелка по шкале | Цифра точнее |
| Точность | Высокая | Средняя | Цифра выигрывает |
| Скорость замера | Мгновенно | Требует фиксации глаза | Цифра быстрее |
| Питание | Батарейка | Часто без питания | Аналог автономнее |
| Сложность освоения | Низкая | Высокая | Цифра проще |
Организация рабочего пространства
Рабочее место должно быть чистым и хорошо освещенным. Поверхность стола следует изолировать диэлектрическим ковриком или деревянной доской. Важно убрать из зоны досягаемости все лишние металлические предметы, которые могут вызвать случайное короткое замыкание. Соблюдение техники безопасности исключает риск поражения током при работе с напряжением.
Подготовка объекта к измерению
Окислы на контактах препятствуют точному прохождению тока, поэтому их нужно зачистить наждачной бумагой или специальным растворителем. Если замер сопротивления или прозвонка проводятся в цепи, она должна быть полностью обесточена. Объект замера необходимо надежно зафиксировать, чтобы щупы не соскользнули в процессе работы. Проверка надежности фиксации исключает случайное касание соседних токоведущих частей.
Порядок выполнения замеров
Процесс работы с прибором разделен на последовательные этапы, каждый из которых требует выбора определенного режима на переключателе.
- Подключение щупов в соответствующие гнезда (черный в COM, красный в VΩmA) — 1 мин.
- Выбор режима измерения постоянного напряжения (DCV) — 30 сек.
- Замер напряжения батарейки: приложите щупы к полюсам. Из своего опыта скажу: однажды я проверил новую батарейку, которая выглядела исправной, но прибор показал 1.1В вместо 1.5В, что сразу объяснило причину сбоя в игрушке. — 2 мин.
- Выбор режима переменного напряжения (ACV) — 30 сек.
- Замер напряжения в розетке: осторожно вставьте щупы в отверстия — 2 мин.
- Переключение в режим измерения сопротивления (Ом) — 30 сек.

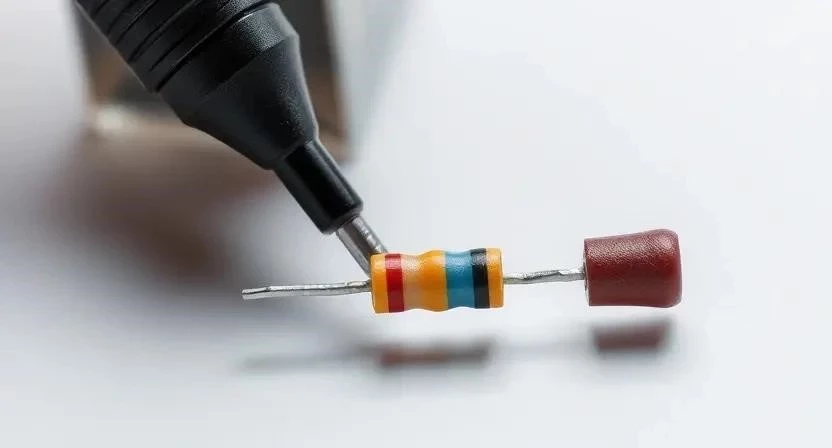

- Проверка резистора: приложите щупы к выводам компонента — 2 мин.
- Использование функции прозвонки цепи для поиска обрывов — 1 мин.
- Проверка целостности провода: коснитесь щупами разных концов жилы. Заметил однажды, что при плохом прижиме щупа к проводу показания прыгают, поэтому важно плотно прижимать наконечники. — 3 мин.
- Измерение силы тока (амперы) с последовательным подключением: переставьте красный щуп в гнездо mA/A. Случилось со мной, что я забыл переключить режим с Ом на Вольты перед замером в розетке, и предохранитель в приборе сгорел мгновенно. — 5 мин.
- Работа с диодами и конденсаторами: проверка полярности и емкости — 5 мин.
- Считывание показаний и интерпретация результатов по шкале дисплея — 2 мин.
| Режим | Что измеряем | Ожидаемый результат |
|---|---|---|
| DCV | Батарейка 1.5В | 1.4 — 1.6 В |
| ACV | Розетка 220В | 210 — 240 В |
| Ом | Резистор 1кОм | ~1000 Ом |
| Прозвонка | Целый провод | Звуковой сигнал / 0 Ом |
| Амперы | Ток в цепи | Значение в мА или А |
Технические тонкости эксплуатации
Правильный выбор диапазона критичен: если выбрать слишком низкий, прибор покажет перегрузку (OL), если слишком высокий — точность упадет. Температура окружающей среды влияет на сопротивление материалов, что может дать небольшую погрешность. При замере постоянного тока важно соблюдать полярность: красный щуп к плюсу, черный к минусу. После подключения нужно подождать 1-2 секунды для стабилизации цифр на экране.
Типичные ошибки новичков
Несоблюдение правил эксплуатации приводит к выходу прибора из строя или получению ложных данных.
- Попытка измерить напряжение в режиме омметра
- Перепутанные гнезда подключения щупов
- Игнорирование сгоревшего предохранителя
- Работа с прибором при низком заряде батареи
- Замер тока параллельно нагрузке
- Использование поврежденных или оголенных щупов
- Выбор неправильного типа тока (AC вместо DC)
Экономический расчет
Стоимость прибора варьируется от бюджетных моделей до профессиональных станций. Самостоятельный поиск неисправности позволяет избежать оплаты вызова мастера за простые операции, такие как проверка предохранителя или поиск обрыва провода.
| Статья расходов | Своими руками (покупка прибора) | С мастером (вызов) | Экономия |
|---|---|---|---|
| Бытовой мультиметр | 800 руб. | — | — |
| Проф. мультиметр | 5000 руб. | — | — |
| Диагностика розетки | 0 руб. | 1500 руб. | 1500 руб. |
| Поиск обрыва в проводе | 0 руб. | 1000 руб. | 1000 руб. |
| Проверка батареек | 0 руб. | 500 руб. | 500 руб. |
Обслуживание прибора после работы
После использования щупы следует протереть от загрязнений и пыли. Хранить устройство рекомендуется в сухом месте в специальном чехле для защиты дисплея. При длительном простое (более одного месяца) батарейку нужно извлечь, чтобы избежать ее протекания и окисления контактов. Периодическая проверка калибровки гарантирует точность будущих замеров.
Альтернативные средства диагностики
Для измерения больших токов без разрыва цепи применяют токоизмерительные клещи. Специализированные тестеры подходят для узких задач, например, проверки сетей связи или компьютерных компонентов. Индикаторные отвертки позволяют быстро определить наличие фазы, но не показывают точных значений напряжения. Мультиметр остается самым универсальным инструментом по соотношению цена и функционал.
Ответы на частые вопросы
Что делать, если прибор показывает 1 или OL?
Это означает перегрузку или разрыв цепи; необходимо увеличить диапазон измерения или проверить контакты.
Чем отличается мультиметр от тестера?
В бытовом смысле это синонимы, но мультиметр объединяет в себе несколько приборов (вольтметр, амперметр, омметр).
Как проверить исправность самого мультиметра?
Нужно перевести прибор в режим прозвонки и замкнуть щупы между собой: прибор должен издать сигнал и показать 0 Ом.
Можно ли мерить напряжение под нагрузкой?
Да, замер напряжения обычно производится именно в работающей цепи.
В чем разница между AC и DC?
AC — это переменный ток (розетки), DC — постоянный ток (батарейки, блоки питания).
Как заменить предохранитель?
Необходимо разобрать корпус прибора и заменить сгоревший элемент на новый с таким же номиналом.
Какую батарейку использовать для питания?
Используйте только те типы батареек, которые указаны в инструкции к вашей модели прибора.
