Модернизация системы освещения с помощью умного реле позволяет автоматизировать дом без полной замены электропроводки. Данный процесс характеризуется средней сложностью монтажа, занимает от 1 до 2 часов и требует минимальных финансовых затрат. Разобравшись в том, как подключить умное реле для света: простая установка и настройка станут доступными даже для начинающих. Правильный подход к электромонтажу гарантирует стабильную работу системы и безопасность всех жильцов.
Подготовка к электромонтажным работам
Оценка сложности задачи показывает, что для успешного завершения требуются базовые навыки работы с электрикой и понимание принципов распределения фазы и нуля. Оптимальным моментом для установки будет период планового ремонта или обновления интерьера, когда доступ к распределительным коробкам максимально открыт. Время выполнения зависит от состояния существующей проводки и глубины подрозетников.
Комплектующие для установки
Для реализации проекта потребуется набор компонентов, обеспечивающих надежную передачу тока и стабильную связь с контроллером. Основу составляет само умное реле, которое подбирается исходя из типа протокола (Wi-Fi или Zigbee) и мощности нагрузки.
- Умное реле (согласно мощности ламп);
- Провод ВВГнг или ПВС для дотяжки линий;
- Клеммники WAGO для быстрого соединения;
- Изолента ПВХ для дополнительной изоляции;
- Маркировочные бирки для проводов;
- Метизы для фиксации устройства;
- Защитный кожух (если предусмотрено);
- Стяжки нейлоновые для организации кабелей.
| Материал | Количество | Расход на точку | Цена за ед. | |
|---|---|---|---|---|
| Умное реле | 1 шт. | 1 шт. | 800 руб. | 800 руб. |
| Провод ВВГнг 3х1.5 | 2 м | 2 м | 60 руб/м | 120 руб. |
| Клеммники WAGO | 5 шт. | 5 шт. | 25 руб. | 125 руб. |
| Изолента | 1 рулон | 0.2 рул. | 50 руб. | 50 руб. |
| Стяжки нейлоновые | 10 шт. | 10 шт. | 2 руб. | 20 руб. |

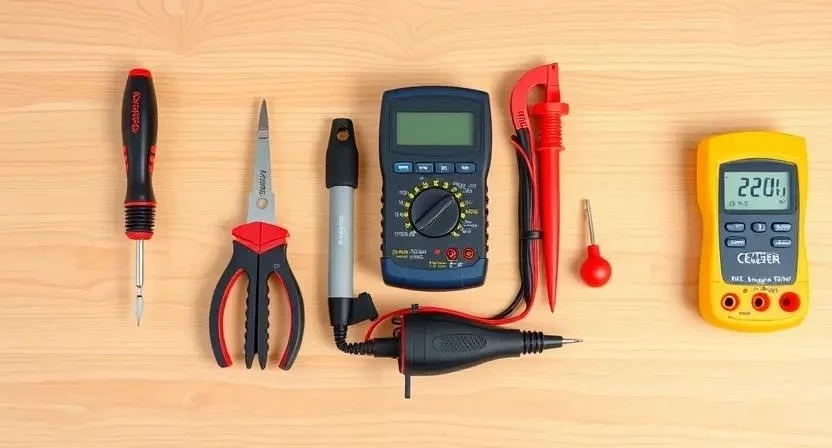

Инструментарий для монтажа
Качественный инструмент значительно ускоряет процесс и исключает повреждение изоляции проводов. Использование мультиметра позволяет точно определить фазный провод, что критически важно для безопасности.
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена |
|---|---|---|---|
| Набор отверток | Затяжка клемм и винтов | Обязательно | 700 руб. |
| Стриппер | Зачистка изоляции проводов | Желательно | 500 руб. |
| Индикаторная отвертка | Поиск фазы в сети | Обязательно | 200 руб. |
| Мультиметр | Замер напряжения и прозвонка | Желательно | 1200 руб. |
| Пассатижи | Обрезка и сгибание проводов | Обязательно | 600 руб. |
| Фонарик | Освещение в темных коробках | Обязательно | 400 руб. |
Организация рабочего пространства
Первым делом необходимо обеспечить качественное освещение в зоне работы, чтобы четко видеть цвета изоляции. Доступ к выключателям и распределительным коробкам должен быть полностью освобожден от мебели и декора. Строгое соблюдение техники электробезопасности исключает риск поражения током при случайном касании оголенных жил.
Подготовка поверхности и узлов
Демонтаж старого выключателя проводится аккуратно, чтобы не повредить провода внутри стены. Следующим шагом идет проверка глубины подрозетника: устройство должно поместиться внутри без сильного сжатия кабелей. Пространство очищается от строительного мусора и пыли. Особое внимание уделяется проверке наличия нулевого провода (N), так как большинство реле требуют полноценного питания для работы Wi-Fi или Zigbee модуля.
Технология установки по шагам
Процесс монтажа требует последовательности и внимательности на каждом этапе. Из личного опыта: всегда используйте цветную изоленту для маркировки проводов, так как в старых домах фаза и ноль могут быть одного цвета, что ведет к ошибкам.
- Полное обесточивание линии через автоматический выключатель в электрощите (5 мин).
- Маркировка проводов: фаза, ноль и нагрузка (10 мин).
- Подготовка реле, проверка плотности затяжки всех контактов (5 мин).
- Подключение питания к реле: фаза на контакт L, ноль на контакт N (10 мин).
- Соединение выключателя с управляющим контактом реле (10 мин).
- Подключение нагрузки (лампы) к соответствующему выходу реле (10 мин).
- Тщательная проверка надежности всех соединений и изоляции (5 мин).

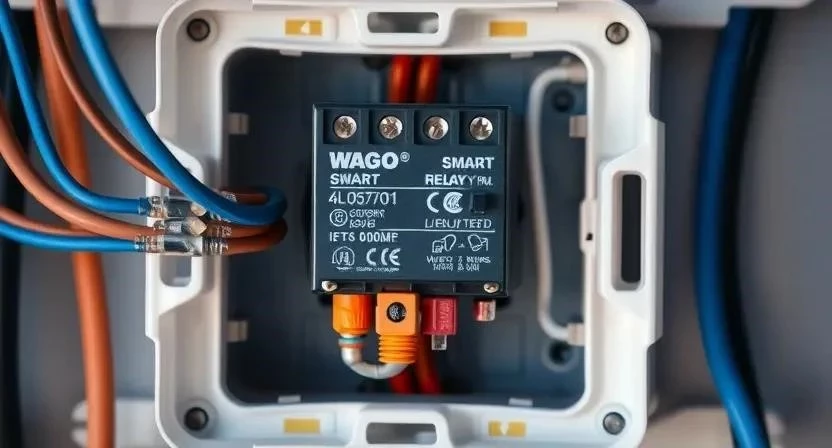

- Аккуратное размещение реле в подрозетнике (10 мин).
- Установка выключателя на штатное место (10 мин).
- Подача напряжения на линию и первый запуск устройства (5 мин).
- Синхронизация реле с приложением на смартфоне через Wi-Fi/Zigbee (15 мин).
- Тестирование работы в ручном (выключатель) и автоматическом (смартфон) режимах (10 мин).
Важный момент из практики: если подрозетник слишком мал, не пытайтесь запихнуть реле силой. Это может привести к перелому провода или короткому замыканию. В таких случаях лучше заменить подрозетник на более глубокий.
Технические нюансы эксплуатации
Мощность нагрузки не должна превышать номинал, указанный в паспорте реле, иначе устройство перегреется и выйдет из строя. Стабильность работы зависит от уровня Wi-Fi сигнала в месте установки; толстые бетонные стены могут создавать помехи. Температурный режим внутри подрозетника должен оставаться в пределах нормы, чтобы избежать деградации электронных компонентов.
- Соблюдайте полярность при подключении L и N;
- Используйте качественные клеммники для исключения искрения;
- Проверяйте совместимость с LED-лампами малой мощности;
- Учитывайте пусковые токи при расчете нагрузки;
- Обеспечьте минимальный зазор для вентиляции реле;
- Настраивайте автоматическое включение при подаче питания;
- Обновляйте прошивку сразу после первого подключения.
Типичные ошибки при монтаже
Ошибки в полярности часто приводят к тому, что реле не включается или работает нестабильно. Перегрузка устройства слишком мощными лампами вызывает оплавление корпуса. Плохой контакт в клеммах провоцирует нагрев и может стать причиной пожара. Случай из практики: попытка установить реле без нулевого провода в старую сеть привела к мерцанию светодиодных ламп, что исправилось только установкой конденсатора или прокладкой полноценного нуля.
Финансовые расчеты
Стоимость реализации проекта складывается из цены оборудования и расходных материалов. При самостоятельном монтаже основная экономия достигается за счет отсутствия оплаты услуг электрика.
| Статья расходов | Количество | Цена | |
|---|---|---|---|
| Умное реле | 1 шт. | 800 руб. | 800 руб. |
| Расходники (WAGO, провод) | комплект | 300 руб. | 300 руб. |
| Инструмент (амортизация) | — | 200 руб. | 200 руб. |
| Работа мастера (при вызове) | 1 точка | 1500 руб. | 1500 руб. |
| — | — | 1300 руб. |
| Вариант | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Стоимость | 1300 руб. | 2800 руб. | 1500 руб. |
Обслуживание системы
Раз в полгода рекомендуется проверять затяжку контактов в клеммах, так как от вибраций или температурных расширений они могут ослабнуть. Регулярное обновление прошивки устройства через приложение устраняет баги и добавляет новые функции. Правила эксплуатации включают запрет на превышение допустимой нагрузки и использование только сертифицированных ламп.
Альтернативные решения
Существуют и другие способы автоматизации освещения, которые могут быть удобнее в зависимости от ситуации.
- Установка умных выключателей (заменяют обычные полностью);
- Использование беспроводных кнопок-пультов;
- Применение хабов Zigbee для снижения нагрузки на Wi-Fi роутер;
- Монтаж умных лампочек (не требуют вмешательства в проводку);
- Использование датчиков движения в связке с реле.
Ответы на часто задаваемые вопросы
Нужно ли обязательно иметь нулевой провод?
Да, для большинства стандартных реле ноль необходим для питания самого модуля управления.
Можно ли подключить одну кнопку на несколько реле?
Это возможно при использовании специальных схем или объединении устройств в одну группу в приложении.
Что будет со светом, если пропадет интернет?
Свет продолжит работать через физический выключатель, но управление со смартфона станет недоступным.
Безопасно ли ставить реле в глубокий подрозетник?
Да, это даже предпочтительнее, так как провода не будут изломаны при монтаже.
Как выбрать мощность реле под люстру?
Сложите мощность всех ламп в люстре и выбирайте реле с запасом по мощности минимум 20-30%.
Можно ли управлять реле через голосового помощника?
Да, большинство реле поддерживают интеграцию с популярными голосовыми ассистентами.
Чем отличаются Wi-Fi и Zigbee реле?
Wi-Fi подключаются напрямую к роутеру, а Zigbee требуют специальный шлюз (хаб), но работают стабильнее и потребляют меньше энергии.
Можно ли подключить диммируемый свет?
Только если ваше реле поддерживает функцию диммирования, обычные реле работают только в режиме вкл/выкл.
