Создание интеллектуального пространства предполагает объединение различных электронных устройств в единую экосистему для автоматизации быта. Средний срок монтажа базового комплекта в квартире составляет от 2 до 4 дней, а стоимость стартового набора оборудования начинается от 15 000 рублей. Чтобы понять, как подключить систему умного дома своими руками: 10 простых шагов, необходимо детально проработать план интеграции всех компонентов. Грамотный подход к проектированию гарантирует стабильную работу сети и безопасность электропроводки.
Предварительный анализ и планирование
Техническая сложность проекта оценивается как средняя, так как работа требует базовых навыков обращения с электроинструментом и понимания принципов работы электрических цепей. Владелец должен обладать минимальными знаниями в электрике, чтобы безопасно заменить выключатели или подключить реле. Планирование времени выполнения зависит от масштаба системы: от нескольких часов для беспроводных датчиков до нескольких суток при прокладке кабелей. Оптимальным моментом для монтажа считается период чернового ремонта или этап перед финальной отделкой стен, когда доступ к проводке максимально открыт.
Комплектация оборудования
Для полноценного функционирования системы требуется набор устройств, включающий центральный контроллер, исполнительные механизмы и сенсоры. Количество оборудования рассчитывается исходя из площади помещений и количества зон автоматизации. Рекомендуется выбирать устройства одного бренда или совместимые с общим протоколом связи для упрощения настройки.
- Центральный хаб (шлюз) — мозг системы для управления всеми модулями.
- Датчики движения — для автоматизации освещения.
- Датчики открытия дверей и окон — для системы безопасности.
- Датчики протечки воды — для предотвращения затопления.
- Умные выключатели — для дистанционного управления светом.
- Умные розетки — для контроля питания бытовой техники.
- Термостаты — для регулировки температуры в комнатах.
- Приводы штор и жалюзи — для управления естественным освещением.
Ниже приведена таблица с ориентировочным расходом материалов и стоимостью для квартиры площадью 60 м².
| Материал/Оборудование | Количество | Расход на м² | Цена за ед. | |
|---|---|---|---|---|
| Центральный хаб | 1 шт. | 0.016 | 4 000 руб. | 4 000 руб. |
| Умный выключатель | 6 шт. | 0.1 | 1 200 руб. | 7 200 руб. |
| Датчик движения | 4 шт. | 0.06 | 800 руб. | 3 200 руб. |
| Датчик протечки | 3 шт. | 0.05 | 700 руб. | 2 100 руб. |
| Кабель питания/шлейф | 50 м | 0.83 | 60 руб./м | 3 000 руб. |

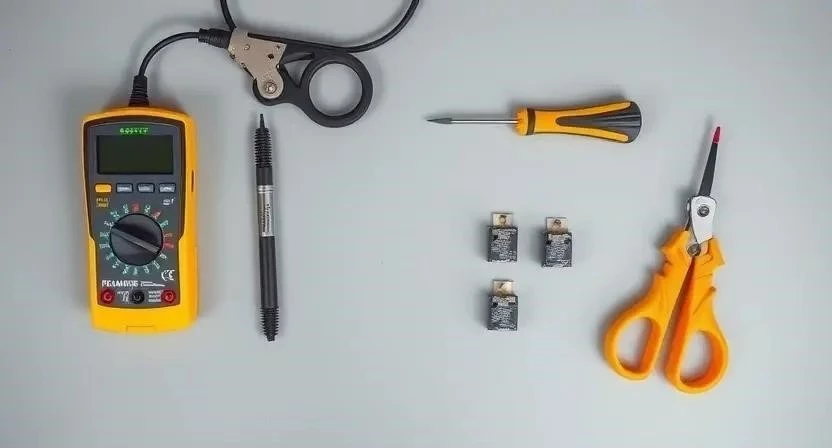

Инструментарий для монтажа
Правильный подбор инструментов ускоряет процесс установки и минимизирует риск повреждения оборудования. Для простых беспроводных систем достаточно базового набора, однако при работе с проводкой потребуются специализированные приборы.
- Отвертка с набором насадок (Phillips, Flat) — для крепления устройств.
- Стриппер — для быстрой и аккуратной зачистки изоляции кабеля.
- Цифровой мультиметр — для проверки напряжения в сети.
- Перфоратор — для сверления отверстий под крепления датчиков.
- Индикаторная отвертка — для поиска фазы в монтажной коробке.
- Кабельные стяжки — для фиксации проводов.
- Изолента или термоусадка — для изоляции соединений.
| Инструмент | Назначение | Обязательно/Желательно | Ориентировочная цена |
|---|---|---|---|
| Мультиметр | Замер напряжения и поиск обрывов | Обязательно | 1 500 руб. |
| Стриппер | Снятие изоляции с проводов | Желательно | 800 руб. |
| Перфоратор | Монтаж в бетонные стены | Обязательно | 5 000 руб. |
| Набор отверток | Сборка и фиксация компонентов | Обязательно | 1 200 руб. |
| Индикаторная отвертка | Проверка наличия тока | Обязательно | 300 руб. |
Организация рабочего пространства
Подготовка помещения начинается с освобождения рабочих зон вокруг электрощитка, выключателей и мест предполагаемой установки датчиков. Мебель отодвигается от стен, а поверхности покрываются защитной пленкой для предотвращения загрязнения отделки. Организуется временное электропитание с использованием удлинителей, чтобы инструменты всегда были под рукой. Весь строительный мусор, образующийся в процессе сверления, оперативно выносится из помещения.
Техническая подготовка объекта
Особое внимание уделяется состоянию существующей электропроводки. Проверяется наличие «нулевого» провода в монтажных коробках выключателей, так как большинство умных реле требуют полноценного питания. В случае отсутствия нейтрали устанавливаются дополнительные монтажные коробки или используются специальные модули без нейтрали. Проводится замер уровня сигнала Wi-Fi и Zigbee в каждой комнате; при обнаружении «мертвых зон» планируется установка ретрансляторов. Места под крепление тяжелых приводов или панелей предварительно грунтуются для лучшей адгезии или надежной фиксации дюбелей.
Процесс установки системы по этапам
Монтаж осуществляется строго последовательно, чтобы избежать ошибок в конфигурации сети.

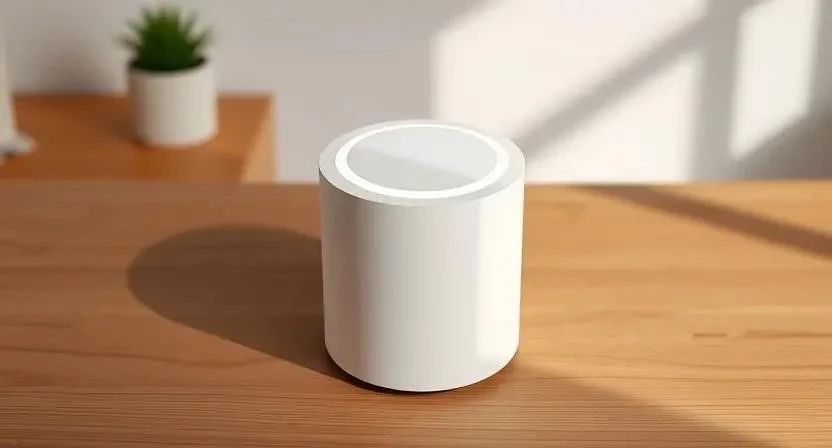

- Выбор и установка центрального хаба. Устройство размещается в центре квартиры для равномерного покрытия сигналом. Время: 30 мин.
- Прокладка кабельных линий или настройка беспроводной сети. Создается выделенная сеть для умного дома, чтобы не перегружать основной роутер. Время: 2-4 часа.
- Монтаж умных выключателей и розеток. Замена стандартных механизмов на интеллектуальные с соблюдением правил электробезопасности. Время: 3-5 часов.
- Установка датчиков движения, открытия, протечки. Размещение сенсоров в критических точках (вход, окна, под раковиной). Время: 2 часа.
- Подключение исполнительных устройств. Монтаж термостатов на стены и установка приводов на карнизы штор. Время: 3 часа.
- Первичное сопряжение устройств с контроллером. Добавление каждого модуля в приложение через режим сопряжения. Время: 2 часа.
- Обновление прошивок оборудования. Загрузка последних версий ПО для стабильной работы и безопасности. Время: 1 час.
- Настройка базовых сценариев. Создание автоматизаций (например, «выключить всё при уходе»). Время: 2 часа.
- Интеграция с голосовым помощником. Связывание аккаунтов для управления голосом. Время: 1 час.
- Тестирование всех функций системы. Проверка срабатывания каждого датчика и сценария. Время: 2 часа.
Пример из опыта: При установке хаба в закрытый металлический шкаф сигнал Zigbee стал нестабильным, датчики в дальних комнатах начали отключаться. Решением стал перенос контроллера на открытую полку, что полностью восстановило связь.
Пример из опыта: Попытка установить умный выключатель в старый дом выявила отсутствие нулевого провода. Пришлось использовать специальный конденсатор, который устанавливается параллельно нагрузке, чтобы избежать мерцания светодиодных ламп.
Пример из опыта: В одной из комнат Wi-Fi датчик постоянно терял связь из-за соседства с микроволновой печью. Проблема была решена заменой Wi-Fi модуля на Zigbee-версию с подключением через ретранслятор.
| Этап | Время | Особенности |
|---|---|---|
| Установка хаба | 30 мин | Центральное расположение |
| Сеть/Кабели | 3 часа | Проверка покрытия сигнала |
| Выключатели | 4 часа | Отключение питания в щитке |
| Датчики | 2 часа | Проверка зон обнаружения |
| Исполнители | 3 часа | Точная калибровка приводов |
Технические особенности и требования
Температура и влажность воздуха оказывают прямое влияние на работу сенсоров: при экстремальных значениях возможны ложные срабатывания датчиков протечки или задержки в работе термостатов. Синхронизация новых устройств может занимать от нескольких секунд до нескольких минут в зависимости от протокола. Важно учитывать совместимость: устройства Zigbee и Z-Wave не работают друг с другом напрямую без соответствующего шлюза. Качество питания должно быть стабильным; рекомендуется использовать сетевые фильтры или ИБП для центрального хаба, чтобы избежать сбоев при скачках напряжения.
Типичные ошибки при подключении
Неправильный подход к монтажу может привести к нестабильной работе всей системы.
- Ошибки в схеме подключения (перепутан фазный и нулевой провод).
- Неправильный выбор расположения датчиков движения (напротив кондиционера или окна).
- Перегрузка сети Wi-Fi из-за использования слишком большого количества дешевых Wi-Fi модулей.
- Игнорирование совместимости протоколов связи при покупке оборудования разных брендов.
- Отсутствие резервного копирования настроек сценариев перед обновлением прошивки.
Для исправления перегрузки сети рекомендуется переходить на протоколы Zigbee или Z-Wave, которые создают собственную ячеистую сеть (mesh), разгружая основной роутер.
Экономический расчет проекта
Стоимость реализации проекта складывается из цены оборудования и затрат на монтаж. Самостоятельная установка позволяет существенно сэкономить на услугах специалистов.
| Статья расходов | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Оборудование | 25 000 руб. | 25 000 руб. | 0 руб. |
| Расходные материалы | 2 000 руб. | 3 000 руб. | 1 000 руб. |
| Работа по монтажу | 0 руб. | 15 000 руб. | 15 000 руб. |
| Настройка и запуск | 0 руб. | 5 000 руб. | 5 000 руб. |
| 27 000 руб. | 48 000 руб. | 21 000 руб. |
Эксплуатация и сервисное обслуживание
После завершения монтажа система требует периодического ухода. Основной задачей является замена батареек в беспроводных датчиках, которая обычно проводится раз в 6-12 месяцев. Рекомендуется раз в квартал создавать резервную копию настроек сценариев в облаке или на локальном сервере. Сроки эксплуатации большинства компонентов составляют от 5 до 10 лет, однако программное обеспечение требует регулярного обновления для защиты от уязвимостей.
Сравнение технологических решений
Выбор между проводными и беспроводными системами зависит от стадии ремонта. Проводные решения более надежны, но требуют штробления стен и сложного монтажа. Беспроводные системы легко масштабируются и устанавливаются в готовый интерьер. Облачные решения (Mi Home, Яндекс) удобны в настройке, но зависят от интернета. Локальные серверы обеспечивают полную приватность и работу без сети. Экосистемы Apple HomeKit отличаются высокой безопасностью, Mi Home — доступностью, а Яндекс — лучшей интеграцией с русскоязычным голосовым управлением.
Ответы на популярные вопросы
Будет ли работать дом без интернета?
Локальные сценарии, настроенные через Zigbee-хаб, продолжат работать, но удаленное управление через приложение станет недоступным.
Безопасно ли это с точки зрения электрики?
При использовании сертифицированного оборудования и соблюдении правил монтажа система полностью безопасна.
Можно ли добавить устройства позже?
Да, большинство современных систем позволяют добавлять новые датчики и модули в любое время.
Как защитить систему от взлома?
Используйте сложные пароли для аккаунтов, двухфакторную аутентификацию и регулярно обновляйте прошивки.
Что делать, если датчик перестал отвечать?
Проверьте уровень заряда батареи и расстояние до ближайшего ретранслятора или хаба.
Нужен ли специальный роутер?
Для простых систем достаточно обычного, но для большого количества Wi-Fi устройств лучше использовать Mesh-систему.
Совместимы ли датчики разных брендов?
Только если они поддерживают общий стандарт (например, Zigbee) и поддерживаются вашим контроллером.
