Обеспечение бесперебойного электроснабжения частного дома при авариях в основной сети требует установки специализированного переключающего оборудования. Средняя сложность монтажа оценивается как умеренная, а время выполнения работ занимает от 4 до 6 часов. Стоимость реализации проекта зависит от выбранного бренда комплектующих и сечения кабеля. Чтобы понять, как подключить генератор через реверсивный рубильник: схема и монтаж должны строго соответствовать нормам электробезопасности.
Подготовительные этапы и требования
Перед началом работ необходимо провести точную оценку суммарной электрической нагрузки дома и сопоставить её с максимальной мощностью генератора. Владелец должен обладать базовыми навыками электромонтажа, чтобы избежать короткого замыкания. Безопасность обеспечивается полным обесточиванием вводной линии. Важно учитывать, что неправильный расчет мощности может привести к перегреву контактов или выходу из строя бытовой техники.

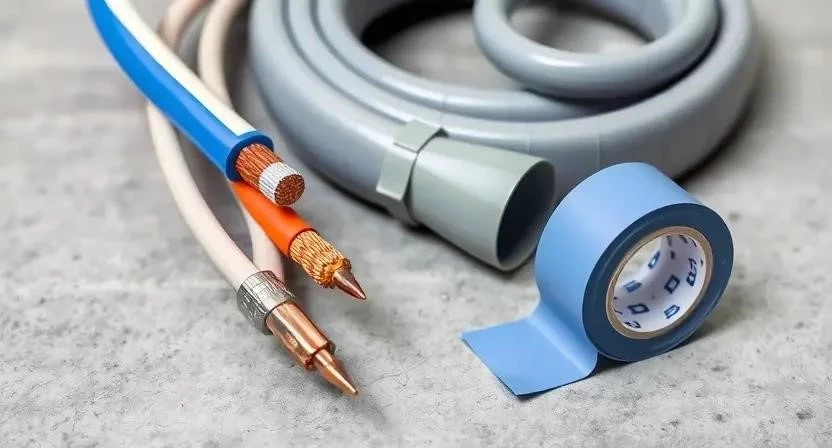

Перечень необходимых комплектующих

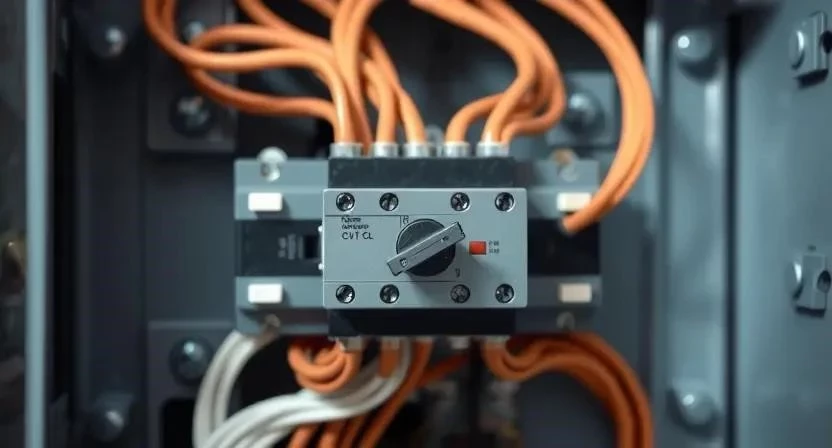

Для качественного монтажа потребуется набор материалов, обеспечивающих надежную изоляцию и стабильную передачу тока. Основным элементом выступает реверсивный рубильник, который исключает одновременное подключение двух источников питания.
- Реверсивный рубильник (соответствующий мощности нагрузки)
- Медный кабель ВВГнг (сечение подбирается по току)
- Наконечники кабельные (под обжим)
- Изоляционные материалы (термоусадка или изолента)
- Гофрированная труба для защиты проводки
- Клеммники для распределения фаз
- Общая шина заземления
- Маркировочные бирки для кабелей
| Материал | Расход/Количество | Примерная цена за ед. | |
|---|---|---|---|
| Реверсивный рубильник | 1 шт. | 3500 руб. | 3500 руб. |
| Кабель ВВГнг 3х4 | 20 м | 120 руб/м | 2400 руб. |
| Гофра ПВХ 20мм | 20 м | 30 руб/м | 600 руб. |
| Наконечники НШВИ | 20 шт. | 5 руб/шт. | 100 руб. |
| Изолента/Термоусадка | 1 комплект | 300 руб. | 300 руб. |

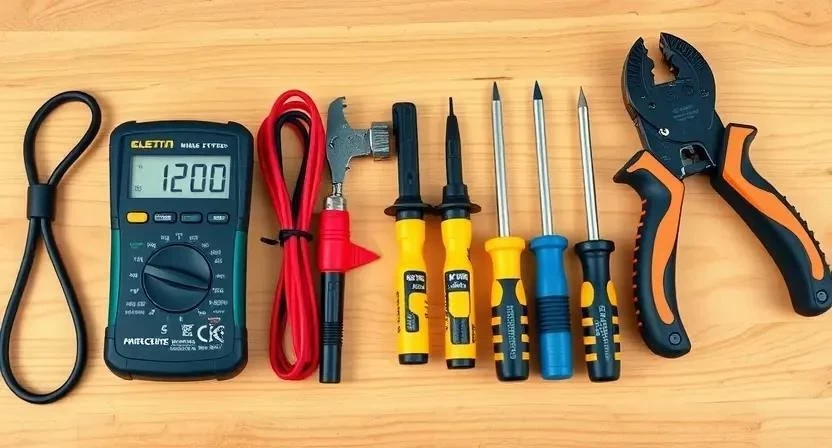

Оснащение для проведения монтажа
Правильный подбор инструментов ускоряет процесс и гарантирует плотность соединений. При отсутствии собственного оборудования профессиональный инструмент можно взять в аренду.
- Мультиметр для проверки напряжения
- Набор диэлектрических отверток
- Стриппер для зачистки изоляции
- Обжимной инструмент (кримпер)
- Перфоратор для крепления корпуса
- Строительный уровень
- Фонарь с аккумуляторным питанием
| Инструмент | Назначение | Обязательно/Желательно | Цена (ориентир) |
|---|---|---|---|
| Мультиметр | Проверка фазы и напряжения | Обязательно | 1500 руб. |
| Стриппер | Быстрое снятие изоляции | Желательно | 800 руб. |
| Кримпер | Обжим наконечников | Обязательно | 1200 руб. |
| Перфоратор | Сверление отверстий в стене | Обязательно | 4000 руб. |
| Уровень | Ровная установка щитка | Желательно | 500 руб. |
Организация рабочего пространства в щитовой
Работы начинаются с подготовки места установки рубильника внутри электрощита. Пространство вокруг должно быть очищено от посторонних предметов и пыли. Необходимо обеспечить свободный доступ к вводному кабелю городской сети, чтобы монтаж не был затруднен. Освещение в зоне щитка должно быть достаточным для детальной работы с тонкими жилами провода.
Монтаж основы и проверка проводки
Сначала фиксируется DIN-рейка или устанавливается корпус рубильника. Проверяется текущее состояние старой проводки на предмет износа или окисления. Все контакты зачищаются до металлического блеска. Готовность щитка подтверждается наличием свободного места для разводки новых линий от генератора.
Алгоритм установки и подключения системы
Процесс монтажа разделен на четкие этапы, выполнение которых гарантирует работоспособность схемы.
- Полное выключение основного питания через вводной автомат (10 мин).

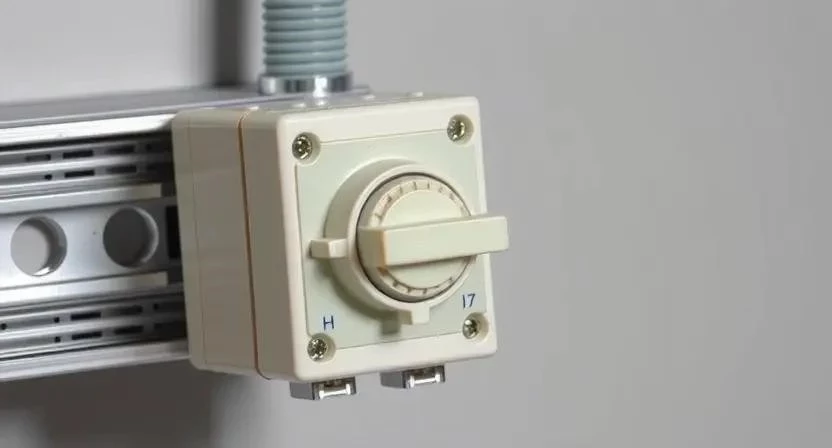

- Жесткая фиксация реверсивного рубильника на DIN-рейке в щитке (20 мин).
- Подключение приходящего кабеля от городской сети к соответствующим клеммам (30 мин).
- Монтаж и подключение линии питания от бензогенератора (30 мин).
- Разводка фазных и нулевых проводов согласно схеме устройства (40 мин).
- Подключение исходящей линии к общедомовой нагрузке (30 мин).
- Проверка и подключение контура заземления генератора (20 мин).
- Проведение тестового переключения между режимами «Сеть» и «Генератор» (15 мин).
- Укладка всех кабелей в защитную гофру с фиксацией хомутами (30 мин).
- Финальный запуск системы под нагрузкой (20 мин).
Из личного опыта: Однажды при первом тесте системы я заметил искрение на одном из контактов. Причиной оказалась недостаточно плотная затяжка винта на клеммнике. После повторной затяжки проблема исчезла, что подтверждает важность проверки каждого соединения.
Технические особенности эксплуатации
Сечение медного кабеля подбирается исходя из максимального тока генератора; использование слишком тонкого провода приведет к его нагреву. Температурный режим работы рубильника должен соответствовать условиям помещения (обычно от -25 до +50 градусов). Устройство должно быть совместимо с установленными автоматическими выключателями по номинальному току. Заземление генератора обязательно для защиты людей от поражения током при пробое изоляции.
Типичные промахи при установке
Ошибки в электромонтаже могут привести к порче оборудования или пожару.
- Нарушение полярности при подключении нуля и фазы.
- Применение кабеля с заниженным сечением жилы.
- Игнорирование необходимости заземления корпуса генератора.
- Выбор рубильника с номинальным током ниже мощности нагрузки.
- Плохая затяжка винтовых соединений в клеммах.
Из личного опыта: В одном из проектов был использован кабель сечением 2.5 мм² для мощного генератора на 5 кВт. При полной нагрузке изоляция провода начала размягчаться от перегрева. Пришлось заменить линию на кабель 4 мм², что полностью решило проблему.
Финансовые затраты на реализацию
Стоимость системы складывается из цены материалов и оплаты труда специалиста.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Реверсивный рубильник | 3500 | 3500 | 0 |
| Кабель и гофра | 3000 | 3000 | 0 |
| Расходные материалы | 400 | 400 | 0 |
| Работа по монтажу | 0 | 5000 | 5000 |
| 6900 | 11900 | 5000 |
Из личного опыта: Покупка всех комплектующих одним набором у проверенного поставщика позволила сэкономить около 10% стоимости по сравнению с приобретением деталей в разных магазинах.
Регламент технического обслуживания
Для обеспечения долговечности системы рекомендуется раз в полгода проверять затяжку всех винтовых контактов, так как от вибраций и перепадов температур они могут ослабнуть. Перед началом зимнего сезона обязательно проводится проверка работы рубильника в режиме переключения. Срок службы качественного реверсивного переключателя составляет от 10 до 15 лет при соблюдении норм нагрузки.
Сравнение с иными способами ввода
Существуют разные подходы к организации резервного питания. Ручной реверсивный рубильник является самым доступным и надежным вариантом, в то время как АВР (автоматический ввод резерва) обеспечивает комфорт, переключая питание без участия человека.
| Критерий | Ручной рубильник | Система АВР | |
|---|---|---|---|
| Цена | Низкая | Высокая | Ручной дешевле |
| Сложность монтажа | Простая | Высокая | Ручной проще |
| Скорость ввода | Зависит от человека | Мгновенно | АВР быстрее |
| Надежность | Очень высокая | Высокая (есть электроника) | Ручной надежнее |
| Управление | Механическое | Автоматическое | АВР удобнее |
Ответы на популярные вопросы
Можно ли подключать генератор без заземления?
Это категорически запрещено, так как отсутствие заземления создает риск поражения электрическим током при возникновении утечки на корпус устройства.
Совместим ли рубильник с однофазными и трехфазными сетями?
Существуют разные модификации рубильников. Для однофазной сети используется 2-полюсный переключатель, для трехфазной — 4-полюсный. Важно выбирать модель строго под тип вашей сети.
Как выбрать бренд рубильника?
Рекомендуется выбирать проверенных производителей с сертификатами соответствия ГОСТ или IEC, чтобы избежать оплавления пластика при пиковых нагрузках.
Безопасно ли это для бытовой техники?
При правильном монтаже и использовании качественного генератора с чистой синусоидой техника работает в штатном режиме. Реверсивный рубильник полностью исключает подачу напряжения из двух разных источников одновременно, что защищает оборудование от сгорания.
