Как подключить двухклавишный выключатель

Раздельное управление несколькими источниками света в одной комнате является стандартной задачей при планировании электропроводки. Установка двухклавишного механизма позволяет независимо включать основную люстру и дополнительные светильники. Данная работа относится к категории средней сложности, требует около 2 часов времени и базового набора инструментов. Правильное понимание того, как подключить двухклавишный выключатель, гарантирует безопасность эксплуатации сети 220В. В результате получится функциональная система освещения.

Предварительные требования и безопасность

Перед началом работ необходимо оценить уровень своих навыков в области электрики. Если вы никогда не работали с напряжением, рекомендуется пригласить специалиста, так как ошибки могут привести к короткому замыканию или поражению током. Основная задача заключается в правильном распределении фазных проводов. Время выполнения монтажа одного узла обычно составляет от 60 до 180 минут в зависимости от состояния стен и наличия подрозетника.

Соблюдение техники безопасности при работе с сетью 220В является приоритетом. Обязательно используйте инструменты с изолированными ручками. Не работайте с электрикой в сырых помещениях или при влажных руках. Убедитесь, что в щитке установлен соответствующий автоматический выключатель, который сработает при перегрузке системы.

Перечень комплектующих для электромонтажа

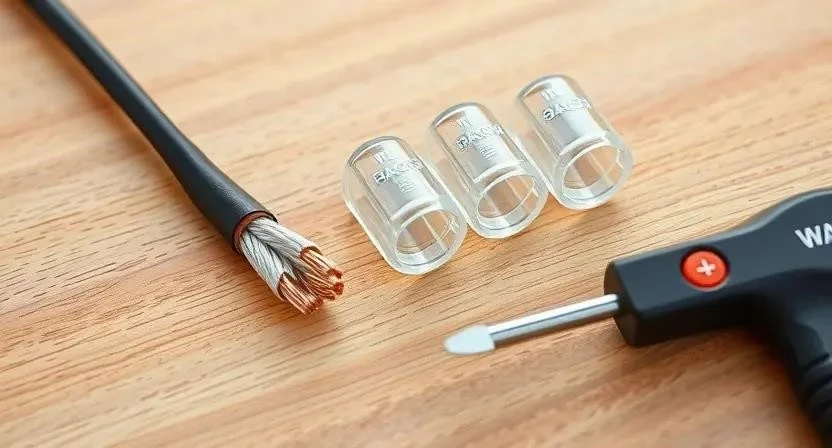

Для качественной сборки схемы потребуются сертифицированные материалы, соответствующие ГОСТу. Основным элементом является медный кабель, который должен выдерживать расчетную нагрузку осветительных приборов.

• Медный кабель ВВГнг 3х1.5 (длина зависит от расстояния до коробки) — 5-10 метров;
• Двухклавишный выключатель (механизм и декоративная рамка) — 1 шт.;
• Подрозетник для однопостного выключателя — 1 шт.;
• Клеммники WAGO (для быстрого и надежного соединения) — 3-5 шт.;
• Изолента ПВХ (для дополнительной изоляции) — 1 рулон;
• Дюбель-гвозди для фиксации подрозетника — 2 шт.;
• Маркировочная лента для проводов — 1 шт.;
• Очиститель для контактов (спрей) — 1 флакон.

Инструментальная база для работы

Комплект инструментов должен включать устройства для зачистки изоляции и проверки напряжения. Использование профессионального оборудования ускоряет процесс и минимизирует риск повреждения жилы кабеля.

• Индикаторная отвертка — поиск фазы в проводах;
• Стриппер — аккуратная зачистка концов кабеля без повреждения меди;
• Пассатижи — обрезка и загибка проводов;
• Уровень строительный — центровка выключателя относительно пола;
• Перфоратор — создание отверстия под подрозетник в бетоне или кирпиче;
• Нож строительный — удаление внешней оболочки кабеля;
• Крестовая отвертка — затягивание винтовых контактов.

Организация безопасной среды

Первым делом необходимо полностью обесточить сеть через главный распределительный щиток. Выключите соответствующий автоматический выключатель и заблокируйте его, чтобы никто случайно не подал питание во время вашего монтажа. Проверьте отсутствие напряжения в проводах с помощью индикаторной отвертки в точке предполагаемой установки.

Организуйте рабочее место, убрав лишние предметы с пола. Защитите поверхность пола пленкой или картоном, чтобы строительная пыль от перфоратора не проникла в щели. Подготовьте освещение, если работаете в темном помещении, используя переносной прожектор или фонарь.

Монтаж подрозетника и разводка

Правильная подготовка поверхности гарантирует, что выключатель будет стоять ровно и не будет люфтить. Если подрозетник еще не установлен, необходимо выполнить разметку на стене, учитывая стандартную высоту (обычно 90 см от пола). С помощью перфоратора выберите нишу, подходящую по размеру к пластиковому стакану.

Заведите три жилы кабеля в монтажную коробку: одну общую фазу и два отходящих провода к разным лампам. Оставьте запас провода длиной 10-15 см для удобства подключения к клеммам. Очистите внутреннее пространство подрозетника от остатков штукатурки и пыли. Зафиксируйте коробку с помощью алебастра или гипсовой смеси, контролируя уровень по вертикали и горизонтали. Время застывания смеси обычно составляет от 30 до 60 минут.

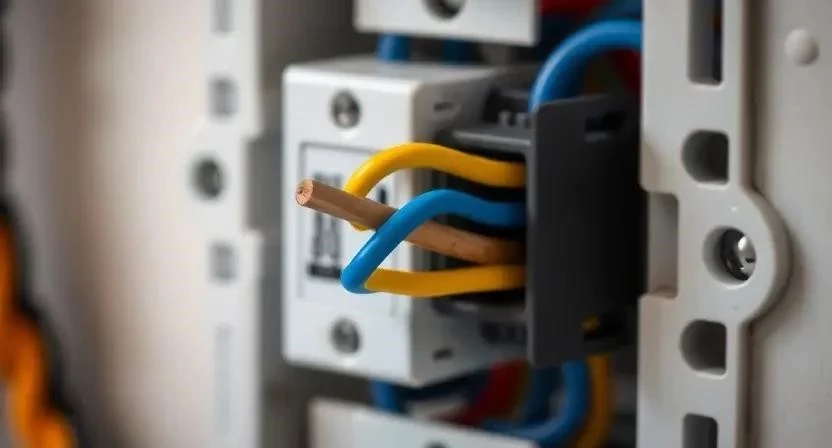

Технологический процесс подключения

Сначала определите фазный провод, используя индикаторную отвертку. Фаза — это провод, при касании которого индикатор загорается. Остальные провода (ноль и заземление) в самом выключателе обычно не используются, так как механизм разрывает только фазную линию.

1. Определение фазного провода (5 мин). Найдите приходящий провод питания в подрозетнике.
2. Подготовка концов кабеля (10 мин). Зачистите изоляцию на концах проводов на 8-10 мм с помощью стриппера.
3. Подключение общего провода (15 мин). Вставьте приходящую фазу в общую клемму выключателя (обычно помечена буквой L или выделена цветом).
4. Подключение первой линии (10 мин). Соедините провод, идущий к первой лампе, с первым выходным контактом клавиши.
5. Подключение второй линии (10 мин). Соедините провод второй группы освещения со вторым выходным контактом.
6. Проверка соединений (5 мин). Слегка потяните за каждый провод, чтобы убедиться в плотности зажима.
7. Фиксация выключателя (10 мин). Аккуратно уложите провода в подрозетник и закрутите фиксирующие винты механизма.
8. Установка декоративной рамки (5 мин). Прикрепите внешнюю панель и клавиши, выровняв их по уровню.
9. Тестирование системы (10 мин). Подайте напряжение на щитке и проверьте работу каждой клавиши по отдельности.

Из личного опыта: Однажды я столкнулся с тем, что провода в подрозетнике были слишком короткими. Пришлось использовать дополнительные клеммники WAGO, чтобы обеспечить надежный контакт без натяжения кабеля, иначе провод мог выскочить из зажима через некоторое время.

Технические особенности и рекомендации

Существуют определенные нюансы, влияющие на долговечность электропроводки. Температурный режим материалов должен соответствовать условиям помещения; для жилых комнат стандартный ПВХ-кабель подходит идеально. Особое внимание уделите изгибу кабеля внутри подрозетника — слишком острые углы могут привести к перелому жилы или повреждению изоляции.

Если вы планируете использовать диммеры для регулировки яркости, убедитесь, что выбранный двухклавишный выключатель совместим с такими устройствами. Время на полный монтаж одного узла с учетом подготовки поверхности обычно занимает около 2 часов. Помните, что заземление в пластиковых корпусах выключателей не требуется, но в металлических моделях оно обязательно.

Разбор типичных промахов при установке

Ошибки часто возникают из-за невнимательности или отсутствия опыта. Самым опасным является перепутывание фазы с нулем, что может привести к тому, что лампа будет под напряжением даже в выключенном состоянии.

1. Плохой контакт в клемме. Приводит к нагреву провода и возможному оплавлению корпуса.
2. Перетяжка проводов. Чрезмерное натяжение кабеля может вызвать его обрыв в распределительной коробке.
3. Отсутствие маркировки. Без меток легко перепутать линии освещения разных зон.
4. Использование кабеля малого сечения. Провода тоньше 1.5 мм не рекомендуются для освещения из-за риска перегрева.
5. Неправильный выбор подрозетника. Слишком глубокий или мелкий стакан затрудняет укладку проводов.

Из личного опыта: В моей практике был случай, когда из-за плохо затянутого винта в клемме выключатель начал искрить и греться. Это привело к частичному оплавлению пластика, поэтому теперь я всегда проверяю затяжку каждого контакта повторным усилием.

Финансовая составляющая проекта

Рассчитаем затраты на установку одного двухклавишного выключателя. Стоимость может варьироваться в зависимости от бренда фурнитуры и сложности штробления стен.

Экономия при самостоятельном выполнении работ составляет около 1200 рублей на одну точку установки.

Правила эксплуатации и обслуживания

Регулярный уход за электрикой продлевает срок службы механизмов. Рекомендуется раз в год проверять надежность контактов, особенно если вы заметили мерцание ламп или слышите легкий треск при нажатии клавиш. Очистку корпуса следует проводить сухой тряпкой или специальными средствами для пластика, избегая попадания воды внутрь механизма.

Средний срок службы качественного выключателя составляет от 10 до 25 лет. Основным износом подвергаются пружинные контакты внутри клавиш. При появлении люфта в кнопках или затрудненном нажатии механизм следует заменить на новый.

Современные способы управления освещением

Рынок предлагает альтернативы классическим механическим схемам, которые повышают комфорт проживания. Проходные выключатели позволяют управлять одной лампой из двух разных точек (например, в начале и конце коридора). Умные реле интегрируются в существующую проводку и позволяют управлять светом через смартфон.

Ответы на частые вопросы пользователей

Можно ли подключить одну лампу на две клавиши?
Технически это возможно, если использовать схему с перекрестными выключателями, но в обычном двухклавишном механизме каждая клавиша управляет своей отдельной линией.

Что делать, если выключатель греется при работе?
Это признак плохого контакта или перегрузки линии. Немедленно обесточьте сеть и проверьте затяжку винтов в клеммах. Если провода обгорели, их нужно зачистить заново.

Какой кабель лучше выбрать для освещения?
Оптимальным выбором является ВВГнг 3х1.5. Он обладает необходимой огнестойкостью и достаточным сечением для всех типов современных ламп.

Нужен ли ноль в подрозетнике выключателя?
В стандартной схеме выключатель разрывает только фазу, поэтому нулевой провод в подрозетник не заводится — он идет напрямую к светильнику.

Можно ли ставить выключатель в ванной?
Да, но только при соблюдении норм безопасности. Рекомендуется использовать влагозащищенные модели с соответствующим индексом IP.

Из личного опыта: Когда я устанавливал выключатель в ванной, я заметил, что высокая влажность влияет на окисление контактов. Использование влагозащищенного корпуса в таких зонах существенно продлевает срок службы устройства и предотвращает короткие замыкания.

Как понять, какой провод фазный, если нет индикатора?
Без прибора определять фазу категорически запрещено. Это опасно для жизни. Приобретите простейшую индикаторную отвертку.

Можно ли заменить обычный выключатель на умный без замены проводки?
Многие умные реле требуют наличия нулевого провода в подрозетнике. Если ноля нет, нужно выбирать специальные модели «без нуля» (No Neutral).
