Как найти обрыв провода с помощью тестера

Повреждение электрической цепи приводит к внезапному прекращению подачи питания на розетки или осветительные приборы. Поиск места разрыва занимает от 30 минут до нескольких часов в зависимости от сложности разводки и доступности кабельных трасс. Метод, описывающий, как найти обрыв провода с помощью тестера, позволяет локализовать проблему без полного демонтажа стен и отделки. Данная задача требует базовых навыков работы с электрикой и наличия исправного мультиметра.

Базовые требования и безопасность

Работа с электропроводкой относится к задачам средней сложности. Для успешного выполнения требуются минимальные знания о принципах работы электрической цепи и умение пользоваться измерительным прибором. В среднем процесс диагностики занимает около 2 часов. Главным правилом является полное обесточивание линии перед началом любых манипуляций.

Особое внимание следует уделить проверке отсутствия напряжения с помощью индикаторной отвертки. Если повреждение произошло внутри стены в труднодоступном месте или затронуто несколько магистралей, целесообразно вызвать квалифицированного электрика. Из личного опыта: однажды я пытался самостоятельно найти обрыв в старом доме с алюминиевой проводкой, и это заняло весь день из-за отсутствия маркировки проводов в коробках, что значительно замедлило процесс.

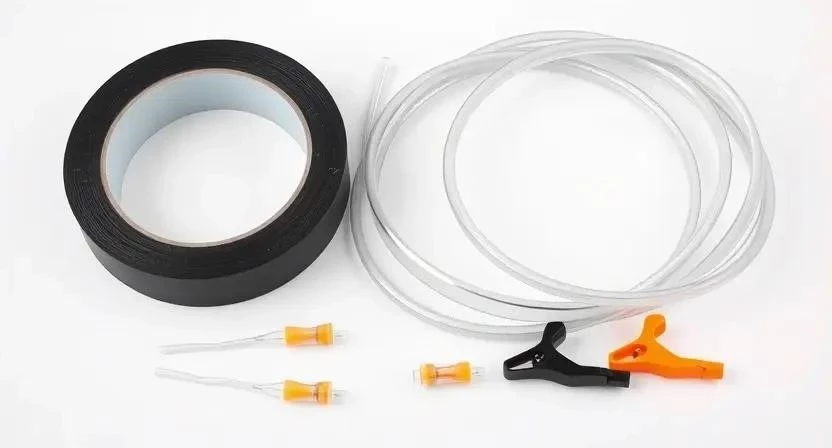

Расходные материалы для восстановления цепи

Для качественного ремонта поврежденного участка потребуются специализированные материалы, обеспечивающие надежную изоляцию и контакт. Рекомендуется закупать их в строительных гипермаркетах или специализированных магазинах электротехники.

• Изолента ПВХ (черная, синяя, красная) — для базовой изоляции.
• Термоусадочные трубки разного диаметра — для герметичного соединения.
• Клеммники WAGO или винтовые зажимы — для быстрого соединения жил.
• Припой ПОС-60 — при необходимости пайки.
• Канифоль или флюс — для обеспечения адгезии припоя.
• Кабельные стяжки (нейлоновые) — для фиксации проводов.
• Маркировочная лента — для обозначения отремонтированного участка.
• Очиститель контактов (спрей) — для удаления окислов с жил.

Инструментарий для диагностики

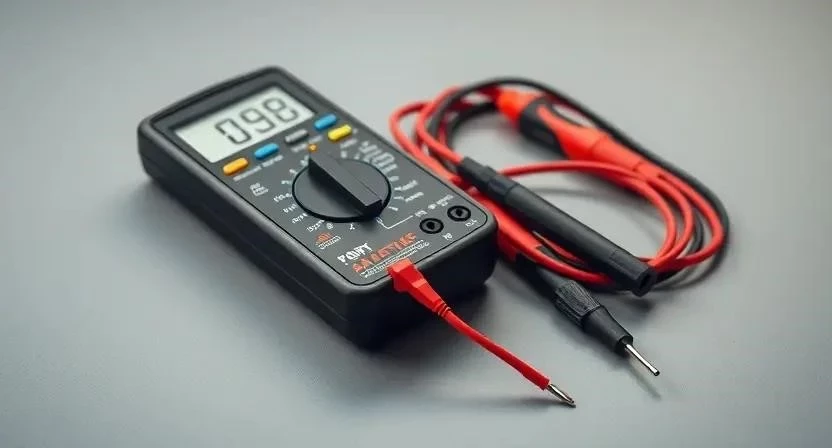

Правильный подбор инструментов ускоряет поиск разрыва и минимизирует риск повреждения соседних кабелей. Мультиметр является основным прибором, выполняющим роль омметра для прозвонки цепи. Стриппер позволяет снимать изоляцию, не повреждая медную жилу.

1. Мультиметр (тестер) — измерение сопротивления и прозвонка.
2. Отвертка крестовая (PH2) — разбор розеток и коробок.
3. Отвертка плоская — работа с клеммниками.
4. Стриппер или нож — зачистка изоляции.
5. Фонарик налобный — освещение темных ниш и коробок.
6. Пассатижи — вытягивание и скрутка проводов.
7. Индикаторная отвертка — проверка отсутствия напряжения.
8. Набор маленьких кусачек — обрезка лишних концов жил.

Организация рабочего пространства

Первым делом необходимо полностью обесточить линию в электрощите, выключив соответствующий автоматический выключатель. Все электроприборы, подключенные к данной ветке, должны быть извлечены из розеток во избежание ложных показаний прибора. Хорошее освещение критически важно, поэтому рекомендуется использовать мощный фонарь или переносную лампу от другой, рабочей линии.

Рабочая зона вокруг распределительных коробок и розеток должна быть очищена от мебели и посторонних предметов. Это обеспечит свободный доступ к точкам замера и предотвратит случайное повреждение имущества при работе с инструментом.

Подготовительные работы с кабелем

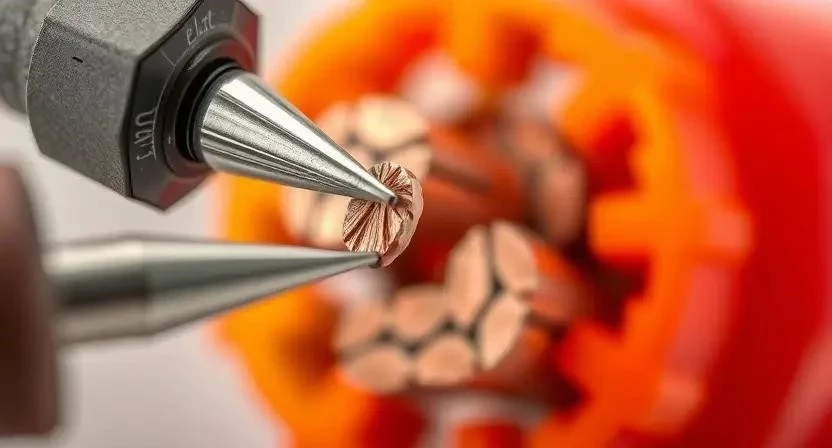

Доступ к распределительным коробкам осуществляется путем снятия крышек. Провода внутри коробок следует аккуратно очистить от пыли и строительного мусора с помощью сухой кисти или сжатого воздуха. Очистка необходима для того, чтобы щупы тестера плотно прилегали к металлу жилы.

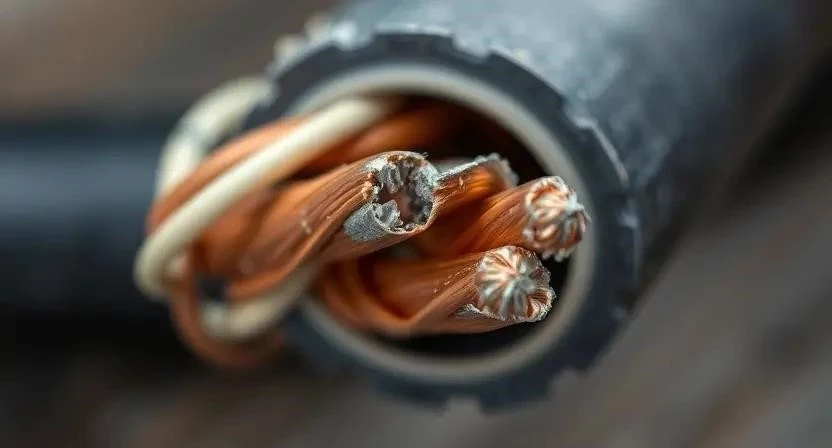

Внешняя изоляция кабеля проверяется визуально на наличие заломов, прожогов или следов механического воздействия. Перед началом замеров необходимо убедиться, что концы проводов в точках замера зачищены от изоляции на длину 1-2 см. Готовность к замеру подтверждается отсутствием напряжения на жилах, что проверяется индикаторной отверткой.

Алгоритм поиска и устранения разрыва

Процесс поиска обрыва требует системного подхода и последовательного исключения исправных участков.

Шаг 1. Настройка тестера (2 мин). Переключите мультиметр в режим «прозвонки» (значок диода или звукового сигнала) или в режим измерения сопротивления (Ом). Шаг 2. Проверка прибора (1 мин). Сомкните щупы между собой; прибор должен издать звуковой сигнал или показать значение, близкое к нулю.

Шаг 3. Обесточивание (2 мин). Еще раз убедитесь, что автомат выключен, и проверьте отсутствие тока индикатором. Шаг 4. Определение точек замера (5 мин). Определите начало цепи (в щитке) и конец (розетка или светильник). Шаг 5. Прозвонка от щитка до первой коробки (10-15 мин). Один щуп приложите к жиле в щитке, второй — в ближайшей распределительной коробке. Если прибор молчит, обрыв находится на этом участке.

Шаг 6. Проверка сегментов между коробками (15-30 мин). Повторите замеры для каждого последующего отрезка кабеля. Шаг 7. Локализация участка (10 мин). Когда вы найдете два соседних узла, между которыми нет сигнала, значит, обрыв находится именно в этом сегменте. Шаг 8. Визуальный осмотр (10-20 мин). Осмотрите этот участок кабеля на предмет повреждений. Из личного опыта: однажды во время прозвонки я заметил, что щупы мультиметра окислились, из-за чего прибор показывал обрыв там, где его не было; простая зачистка кончиков щупов решила проблему.

Шаг 9. Вскрытие изоляции (15 мин). Аккуратно вскройте внешнюю оболочку кабеля в месте предполагаемого разрыва. Шаг 10. Восстановление контакта (20-40 мин). Зачистите жилы, соедините их с помощью пайки или клеммника WAGO. Шаг 11. Контрольная прозвонка (5 мин). Снова проверьте всю линию от щитка до конечной точки — прибор должен сигнализировать о целостности цепи. Шаг 12. Изоляция соединения (10 мин). Наденьте термоусадку или плотно обмотайте соединение изолентой в несколько слоев.

Технические особенности процесса

Температурный режим помещения должен быть в пределах от +5 до +30 градусов Цельсия. Повышенная влажность может влиять на сопротивление изоляции, что в редких случаях приводит к ложным срабатываниям тестера (прибор может показать слабую проводимость там, где есть обрыв). При работе с разными типами проводов (например, медь и алюминий) категорически запрещено их прямое скручивание — используйте только специальные переходные клеммники.

Время на зачистку жил составляет около 2-3 минут на одно соединение. Если используется пайка, время остывания припоя составляет 1-2 минуты перед нанесением изоляции. Важно соблюдать технологию: сначала термоусадка надевается на провод, затем выполняется соединение, и только потом трубка усаживается феном.

Типичные промахи при поиске обрыва

Ошибки при диагностике могут привести к поломке прибора или травмам. Из личного опыта: один раз я забыл полностью обесточить линию перед использованием омметра, что привело к выгоранию предохранителя внутри мультиметра.

1. Попытка искать обрыв под напряжением — ведет к выходу тестера из строя.
2. Неправильный режим мультиметра — использование вольтметра вместо омметра.
3. Плохой контакт щупов с жилой — замер по окисленной или грязной поверхности.
4. Игнорирование заземления — поиск обрыва только по фазе без проверки нулевого провода.
5. Отсутствие финальной проверки — включение питания без контрольной прозвонки всей цепи.

Экономическая составляющая ремонта

Стоимость ремонта зависит от того, выполняется ли работа самостоятельно или с привлечением специалиста. Основные затраты при самостоятельном поиске приходятся на покупку базового набора инструментов.

Завершающий этап и эксплуатация

После восстановления контакта необходимо проверить надежность соединения, слегка потянув за провода. Отремонтированные участки рекомендуется пометить специальной биркой или цветной изолентой, чтобы в будущем знать о наличии в этом месте соединения. Срок службы соединения при использовании качественных клеммников WAGO или пайки составляет весь период эксплуатации кабеля.

Повторную ревизию соединений следует проводить раз в 5-7 лет или при проведении капитального ремонта электросети. Это позволит вовремя обнаружить ослабление контактов или окисление металла.

Другие методы обнаружения повреждений

Если стандартная прозвонка не дает результата из-за большой длины кабеля, применяются альтернативные технологии.

• Генератор сигналов — подает высокочастотный импульс в линию.
• Трассоискатель — позволяет найти место обрыва в стене без вскрытия.
• Метод контрольной лампы — проверка наличия цепи через лампочку (для мощных линий).
• Визуальный поиск по тепловизору — обнаружение мест перегрева (при наличии тока).
• Метод измерения сопротивления изоляции — использование мегомметра.
• Простукивание кабеля — поиск механических повреждений в гофре.
• Использование специализированных тестеров для витой пары (для слаботочных сетей).

Ответы на популярные вопросы

Можно ли найти обрыв под напряжением?
Нет, режим прозвонки и измерения сопротивления работает только на обесточенных линиях. Подача напряжения сожжет мультиметр.

Что делать, если тестер показывает бесконечное сопротивление везде?
Проверьте исправность щупов и убедитесь, что вы зачистили провода до чистого металла. Также проверьте, не отключен ли автомат в щитке.

Какой режим мультиметра самый точный для прозвонки?
Режим звукового сигнала (прозвонка) идеален для поиска обрывов, так как не требует постоянного взгляда на экран.

Чем заменить тестер в домашних условиях?
Можно использовать простую электрическую цепь из батарейки, светодиода и двух проводов, но это менее точно и медленно.

Как найти обрыв в стене, не вскрывая её?
Для этого потребуется профессиональный трассоискатель или генератор сигналов с приемником.

Как понять, что обрыв произошел в розетке?
Прозвоните провод от распределительной коробки до клемм розетки; если сигнал есть, значит, проблема в самом механизме розетки.

Что такое прозвонка простыми словами?
Это проверка того, проходит ли электрический ток от одной точки провода к другой.

Почему тестер пищит, хотя провод кажется целым?
Это означает, что электрическая цепь замкнута. Если при этом прибор не работает, возможно, произошло короткое замыкание между жилами.
