Организация электропроводки в жилом или коммерческом помещении требует строгого соблюдения норм пожарной безопасности и технических регламентов. Средняя стоимость качественного медного кабеля варьируется от 40 до 120 рублей за метр в зависимости от сечения, а полноценный монтаж в квартире занимает от 3 до 7 рабочих дней. Правильный выбор материалов, в частности кабель ВВГнг-LS: основные характеристики, выбор и правила монтажа которого определяют надежность всей сети, позволяет избежать коротких замыканий и перегрева линий. Грамотный подход к проектированию исключает необходимость переделок в будущем.
Состав и назначение кабеля
Аббревиатура ВВГнг-LS расшифровывается следующим образом: первая буква «В» означает наличие виниловой изоляции жил, вторая «В» указывает на виниловую внешнюю оболочку, а «Г» говорит о том, что проводник является голым (без дополнительной защитной оплетки). Индекс «нг» подтверждает, что материал не поддерживает горение при групповой прокладке, а «LS» (Low Smoke) свидетельствует о низкой дымности при термическом воздействии.

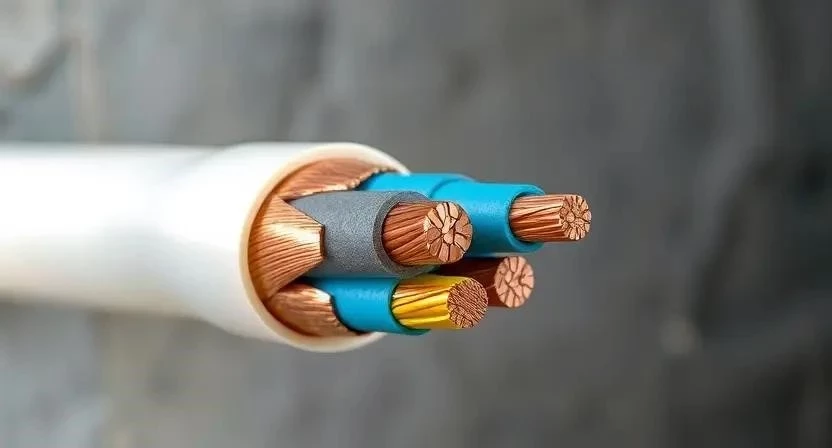

Основой изделия служат медные жилы, обладающие высокой проводимостью. Внешний слой из ПВХ-пластиката защищает внутренние элементы от механических повреждений и влаги. Данный тип провода предназначен для стационарной прокладки в сухих и влажных помещениях, где предъявляются повышенные требования к пожаробезопасности.
Классификация по количеству жил и сечению
Разновидности кабеля определяются количеством медных сердцевин и их диаметром, что напрямую влияет на допустимую нагрузку. Двухжильные варианты применяются для простых цепей, трехжильные — для линий с обязательным заземлением, а четырех- и пятижильные используются в трехфазных сетях.
| Маркировка | Количество жил | Популярное сечение (мм²) | Основное применение |
|---|---|---|---|
| ВВГнг-LS 2х… | 2 | 1.5; 2.5 | Освещение, однофазные нагрузки без заземления |
| ВВГнг-LS 3х… | 3 | 1.5; 2.5; 4; 6 | Розетки, бытовая техника, заземление |
| ВВГнг-LS 4х… | 4 | 2.5; 4; 6 | Трехфазные сети с одним заземляющим проводом |
| ВВГнг-LS 5х… | 5 | 2.5; 4; 6 | Сложные электросети, промышленное оборудование |
| ВВГнг-LS 3х10 | 3 | 10 | Вводные линии в дом, мощные электроплиты |
Технические параметры изделия
Номинальное напряжение для данной марки составляет до 660 В или 1000 В. Допустимая нагрузка по току зависит от сечения: например, для 2.5 мм² она составляет около 25-27 А при открытой прокладке. Температурный режим эксплуатации колеблется от -50°C до +50°C, что позволяет использовать его в неотапливаемых помещениях.
Класс горючести соответствует строгим стандартам безопасности, минимизируя выделение токсичных веществ при пожаре. Экологичность ПВХ-оболочки с индексом LS делает кабель пригодным для использования в детских садах, школах и больницах.
| Характеристика | Значение | Что означает |
|---|---|---|
| Рабочее напряжение | 0.66 / 1 кВ | Диапазон безопасной эксплуатации |
| Температура монтажа | до -15°C | Минимальный порог без риска растрескивания |
| Срок службы | 30 лет | Гарантированный период работы изоляции |
| Радиус изгиба | 7.5 — 10 диаметров | Минимальный поворот без повреждения жил |
| Материал жилы | Медь | Высокая электропроводность и гибкость |
Области применения и ограничения
Жилые квартиры и частные дома являются основным местом установки электропроводки из этого материала. В офисных центрах и общественных зданиях он применяется для прокладки магистральных линий и конечных потребителей. Требования пожарной безопасности обязывают использовать именно LS-версию в путях эвакуации.
Существуют определенные ограничения по месту прокладки. Запрещено использовать кабель в местах с постоянным воздействием агрессивных химических сред или при экстремально высоких температурах, превышающих нормы ПВХ. При прокладке на открытом воздухе требуется дополнительная защита от ультрафиолета, так как оболочка может со временем потрескаться.
Технология монтажа и инструменты

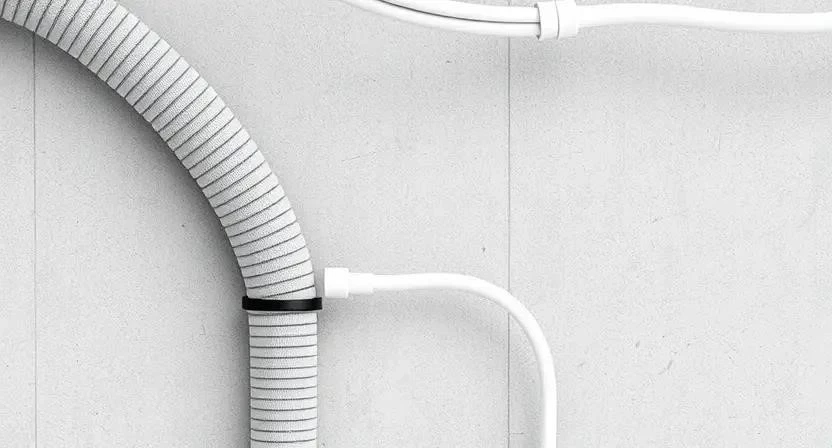

Процесс установки требует точности и наличия специализированного оборудования. Скрытая прокладка осуществляется в штробах, а открытая — с использованием гофры или кабель-каналов.

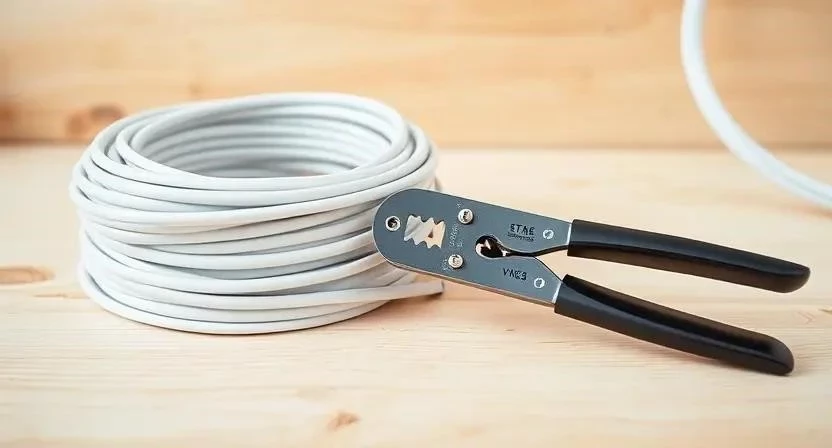

Необходимые инструменты для монтажа кабеля:
- Стриппер для зачистки изоляции;
- Пассатижи или кусачки;
- Перфоратор с насадкой для штробления;
- Строительный уровень;
- Отвертки с диэлектрическими ручками;
- Кримпер для обжима гильз;
- Рулетка и маркер;
- Электрический тестер (мультиметр).
Расходные материалы:
- Кабель ВВГнг-LS нужного сечения;
- Гофрированная труба ПВХ;
- Распределительные коробки;
- Монтажные клипсы или стяжки;
- Клеммники (WAGO или винтовые);
- Гипсовая смесь для заделки штроб;
- Изолента или термоусадка.
Пошаговая инструкция по выполнению работ:
- Разметка трасс на стенах и потолке (2-3 часа).
- Подготовка помещения, укрытие мебели пленкой (1 час).
- Штробление бетонных или кирпичных поверхностей (5-8 часов).
- Очистка штроб от строительной пыли и мусора (1 час).
- Установка и фиксация распределительных коробок (2 часа).
- Прокладка кабеля в гофре или непосредственно в штробы (4-6 часов).
- Фиксация линий с помощью клипс или дюбель-хомутов (3 часа).
- Зачистка концов жил с помощью стриппера (30 минут на линию).

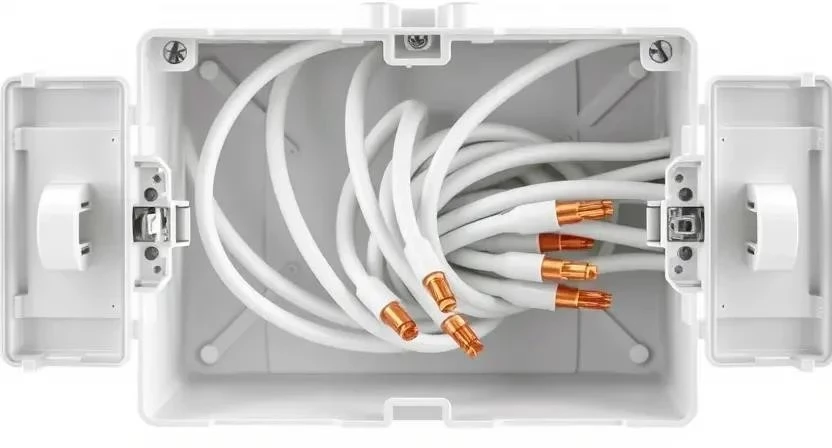

- Соединение проводов в коробках методом обжима или сжимом (4 часа).
- Монтаж подрозетников в стенах (3 часа).
- Подключение розеток, выключателей и светильников (4 часа).
- Установка автоматических выключателей в щитке (2 часа).
- Проверка целостности линий мультиметром (1 час).
- Заделка штроб строительными смесями (5-7 часов).
- Финальное тестирование под нагрузкой (1 час).
Важным нюансом является соблюдение радиуса изгиба. Из личного опыта: при попытке сделать слишком резкий поворот кабеля сечением 3х2.5 в узком подрозетнике, внешняя изоляция может натянуться, что в будущем приведет к микротрещинам. Температура в помещении при монтаже должна быть не ниже +5°C, чтобы ПВХ оставался эластичным. Время высыхания гипсовой смеси в штробах составляет от 12 до 24 часов перед финишной отделкой.
Частые ошибки новичков включают отсутствие заземления, использование скруток вместо клеммников и прокладку кабеля под углом (правильно — строго вертикально или горизонтально). Меры безопасности требуют полного обесточивания сети перед началом любых работ.
Расчет длины и сечения
Для определения расхода кабеля необходимо измерить расстояние от щитка до каждой точки потребления, прибавив 10-15% на запас и изгибы. Формула расчета сечения базируется на мощности нагрузки: S = I / (γ * J), где I — ток, γ — удельная проводимость меди, J — допустимая плотность тока.
| Мощность нагрузки (кВт) | Рекомендуемое сечение (мм²) | Номинал автомата (А) | Макс. ток (А) |
|---|---|---|---|
| До 3.5 кВт | 1.5 | 10 | 15-19 |
| До 5.5 кВт | 2.5 | 16 | 21-27 |
| До 7 кВт | 4.0 | 25 | 30-35 |
| До 11 кВт | 6.0 | 32 | 40-46 |
| Свыше 11 кВт | 10.0 | 40-50 | 60-70 |
Выбор производителя и проверка качества
На рынке представлены как крупные заводы, так и мелкие цеха. Ключевое различие заключается в соответствии ГОСТ или ТУ. Кабель, изготовленный по ГОСТ, имеет строго определенный диаметр жилы, в то время как ТУ (технические условия) часто подразумевают занижение сечения для удешевления продукта.
Отличить качественный провод от дешевого аналога можно с помощью штангенциркуля: замерьте диаметр медной жилы и сравните с паспортными данными. В дешевых кабелях медь часто заменяют алюминием с медным напылением (ОКС), что крайне опасно для стационарной проводки.
Преимущества и недостатки
Данный материал обладает рядом сильных сторон, но имеет и свои минусы.
Положительные характеристики:
- Высокая пожаробезопасность благодаря индексу LS;
- Долгий срок эксплуатации (до 30 лет);
- Устойчивость к воздействию влаги;
- Соответствие государственным стандартам безопасности;
- Универсальность применения в разных типах зданий;
- Стабильная работа при перепадах температур;
- Простота в зачистке и соединении.
Отрицательные стороны:
- Высокая стоимость по сравнению с ПВС или обычным ВВГ;
- Значительная жесткость, затрудняющая монтаж в узких местах;
- Сложность прокладки без использования гофры;
- Большой вес при больших сечениях;
- Чувствительность к сильным механическим перегибам.
Сравнение с альтернативными вариантами
При выборе часто возникают сомнения между ВВГнг-LS, классическим ВВГ, NYM или ПВС. Каждый из них имеет свою специфику.
| Параметр | ВВГнг-LS | ВВГ | NYM | ПВС |
|---|---|---|---|---|
| Пожаробезопасность | Высокая (Low Smoke) | Средняя | Высокая | Низкая |
| Гибкость | Низкая (монолит) | Низкая | Средняя | Высокая (многожильный) |
| Сфера применения | Стационарная сеть | Стационарная сеть | Стационарная сеть | Удлинители, приборы |
| Цена | Средняя/Высокая | Средняя | Высокая | Низкая |
| Наличие заземления | Есть (в 3-5 жильных) | Есть | Есть | Есть |
Стоимость и рекомендации по покупке
Цена ВВГнг-LS зависит от текущей стоимости меди на бирже, сечения жил и бренда. Рекомендуется покупать кабель в специализированных электротехнических магазинах, избегая рынков с сомнительным происхождением товара.
В паспорте изделия обязательно проверьте дату выпуска и соответствие ГОСТ. Из личного опыта: однажды при покупке кабеля по ТУ в бюджетном магазине обнаружилось, что реальное сечение жилы было на 20% меньше заявленного, что привело к нагреву провода под нагрузкой в 3 кВт.
Отзывы специалистов и пользователей
Профессиональные электрики отмечают, что ВВГнг-LS является «золотым стандартом» для современных квартир. Основной плюс — спокойствие за пожарную безопасность. Владельцы жилья часто жалуются на жесткость провода, из-за чего установка розеток требует больше усилий.
Реальный случай: при коротком замыкании в старой проводке из ПВС наблюдалось сильное задымление, тогда как в соседнем помещении с ВВГнг-LS при аналогичном инциденте дыма практически не было, что позволило быстро локализовать проблему.
Часто задаваемые вопросы
Нужно ли заземление в каждой розетке?
Да, использование трехжильного кабеля с обязательным подключением заземляющего проводника к шине ГЗЩ является требованием ПУЭ для защиты людей от поражения током.
Можно ли использовать этот кабель в ванной комнате?
Да, ПВХ-оболочка обеспечивает достаточную влагостойкость, однако кабель должен быть проложен в гофре, а все соединения должны быть герметизированы в распределительных коробках.
Какие автоматы защиты подходят для ВВГнг-LS?
Выбор автомата зависит от сечения: для 1.5 мм² обычно ставят автомат на 10А, для 2.5 мм² — на 16А. Это предотвращает перегрев кабеля до достижения температуры плавления изоляции.
