Инструмент для снятия изоляции с проводов: все про устройства для зачистки кабеля

Виды электромонтажных приспособлений

Многообразие инструментов можно классифицировать по следующим признакам:

• способу удаления изоляции;
• объемам выполняемых работ;
• автоматизации процесса.

Изоляционную оболочку можно убрать двумя способами: термическим и механическим.

Первый вариант допустим только для тонких, маломощных проводников, применяемых в устройствах связи, аудиоаппаратуре и электронике, работающей от напряжения около 5 вольт.

Тепловое воздействие подойдет для одноразовой зачистки небольшой партии проводников. Для разогрева изоляционной оболочки используют: зажигалку, паяльник, разогретой нитью хрома

Профессиональные методы – это исключительно механическое снятие изоляции. Работа инструментов базируется на одном из принципов удаления защитного покрытия:

1. Разрезание. Острие прорезает изоляционный слой по кругу, оставляя токонесущие жилы без повреждения. После – часть отрезанного покрытия снимают с провода.
2. Разрыв. Изоляцию зажимают и, приложив усилие, буквально срывают с проводника.

Исходя из предполагаемых объемов выполняемых работ, все инструменты условно можно разделить на две группы:

• бытовые;
• профессиональные.

К числу первой категории некоторые относят нож электрика. Однако такой инструмент неизменно присутствует и в арсенале профессионала. Нож часто используют в быту благодаря его ценовой доступности и простоте применения.

Профессиональные приспособления: клещи, щипцы, съемники и стрипперы. Для выполнения небольшого объема работ подойдут плоскогубцы и бокорезы

Наиболее востребованы среди электромонтажников – стрипперы. Профессиональный инструмент для быстрой зачистки кабеля бывает трех типов: ручной, полуавтоматический и автоматический.

Помимо общей классификации приспособления могут отличаться назначением. Если универсальные инструменты или приборы, используемые исключительно для интернет проводов или электрических кабелей. Может отличаться и диаметр зачищаемого провода, диапазон значений порядка – 4-40 мм.

Процесс зачистки провода или кабеля

Чаще всего зачистка проводов производится с помощью бокорезов. Иногда разделка проводов сопровождается неправильным использованием бокорезов, что усложняет работу и приводит к повреждениям токоведущей части провода

Для снятия изоляции важно, чтобы режущие части были направлены в противоположную от движения инструмента сторону. Таким образом ножи смогут врезаться в изоляцию даже при незначительном нажатии.
Если под рукой нет бокорезов или других специальных приспособлений, можно взять нож, не сильно прижать режущей частью ножа изоляцию провода и обвести по кругу. При необходимости повторять до тех пор, пока защитный слой изоляции не прорежется и острие не достигнет жилы

Можно провести надрез не поперек. а вдоль провода, затем растянуть края по сторонам и отрезать оболочку. Такой способ многие даже считают лучшим и более безопасным.
При разделке можно легко порезать руки, поэтому проявляйте предельную внимательность

При необходимости повторять до тех пор, пока защитный слой изоляции не прорежется и острие не достигнет жилы. Можно провести надрез не поперек. а вдоль провода, затем растянуть края по сторонам и отрезать оболочку. Такой способ многие даже считают лучшим и более безопасным.
При разделке можно легко порезать руки, поэтому проявляйте предельную внимательность.

Как разрезать внешнюю изоляцию с помощью ножа с пяткой видео

Удаляя внешний слой изоляции, старайтесь его не резать поступательными движениями (напоминающими пиление). Нужно просто продавливать его острой стороной ножа и медленно проворачивать. Не стоит применять силу. При выполненной работе, осмотрите зачищенные концы проводника. Там могут быть надрезы или надломы токоведущей части провода. Такой конец провода не годится для дальнейшей эксплуатации. Его надо отрезать и выполнить работу заново. Если не придать этому должного значения, со временем может создаться опасная ситуация. Как правило, поврежденная часть жилы провода в дальнейшем, в процессе эксплуатации, обламывается. В дальнейшем надо будет искать место повреждения кабеля, а это место, как правило, будет скрыто изоляционной лентой.
Иногда не понятно, как зачистить провод, особенно, когда он слишком тонкий, да еще и многожильный. Есть одна хитрость.

1. Берем старое лезвие бритвы.
2. Ломаем его и берем одну половинку лезвия.
3. Фиксируем провод, используя тиски или струбцины. Можно пустить в ход зажим настольной лампы.
4. Разрезаем изоляцию вдоль проводника.
5. Делаем аккуратные надрезы поперек сечения, стараясь не коснуться лезвием проводника.
6. Сгибаем кабель так, чтобы надрезанные края слегка разошлись.
7. Цепляем ногтем надрез и стягиваем изоляцию с жилы.

Зачистка проводов – это кропотливая работа, требующая терпения.
При зачистке проводов часто возникают ошибки. Типовые ошибки зачищенных проводов видны на рисунке:

Устройство и характеристики

Обычно стриппер внешне напоминает плоскогубцы, где на внутренних частях прижимов располагаются отверстия разного диаметра с лезвиями, что позволяет срезать изоляцию проводов различного типоразмера.

Другие модели имеют в корпусе гнезда под определенный диаметр, куда вставляется край проводки.

После нажима на специальный механизм полукруглые лезвия смыкаются, перерезая изоляционный слой поперек.

Некоторые модели оснащаются механизмом, способным самостоятельно подстраиваться под сечение провода.

Такие варианты нередко имеют ограничитель длины зачищаемого участка.

Еще один вариант исполнения – с расположенными в торцевой части ножками с клиновидными вырезами и микронастройкой под диаметр жилы посредством специального регулировочного винта.

Материал

В зависимости от вида стриппера и бренда, для производства этого инструмента применяют порой совершенно разные материалы.

Например, рычажные модели изготавливают из инструментальной стали, где рукояти покрыты изоляционным пластиком с резиновыми вставками, высокопрочного полиамида с изолирующими свойствами или/и стекловолокна.

Другие варианты могут быть полностью из пластика со вставками металлических лезвий.

Форма

Для стрипперов характерным является разнообразие форм.

Так инструмент может быть выполнен в виде пассатижей с прямыми губками, либо же с изогнутой рабочей частью и торцевым захватом, что позволяет работать в условиях ограниченного пространства.

Также стриппер бывает цилиндрического вида, где отверстия с лезвиями под определенный диапазон диаметров проводки находятся сбоку.

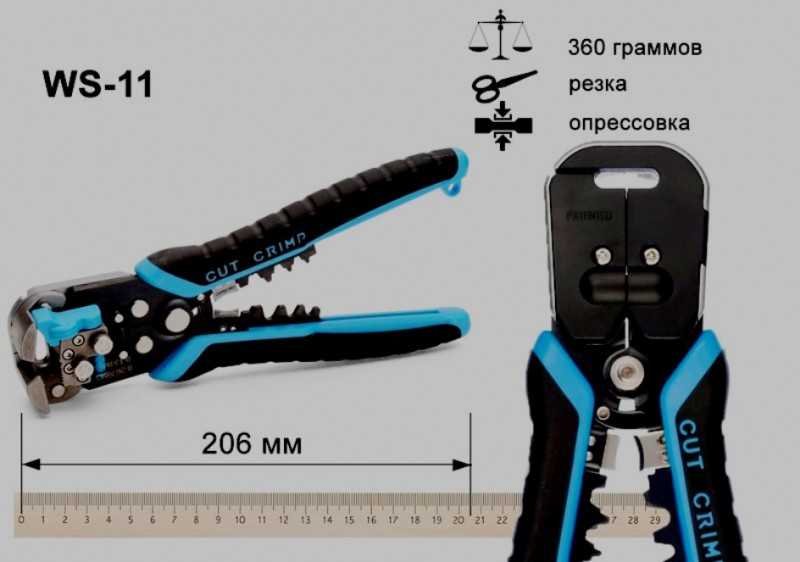

Размеры и вес

Длина инструмента обычно составляет 140 – 220 мм, ширина 10 – 30 мм, а высота 60 – 130 мм. Весят стрипперы в среднем от 50 до 350 г.

Диапазон сечений и глубина реза

Каждый стриппер работает в определенном диапазоне сечений проводки.

Зачастую инструмент рассчитан на провода от 0,2 – 0,5 до 6 – 10 квадратных миллиметров, но также есть варианты, предназначенные для микродиапазонов 0,02 – 0,2 мм.

Некоторые стрипперы оснащаются специальными ограничителями в виде металлических или пластиковых деталей, которые фиксируют жилы в определенном положении.

Иными словами, уложенный в рабочую зону инструмента провод попросту нельзя вставить глубже ограничителя, который, к тому же, бывает регулируемый.

Ограничитель глубины – полезная опция для выполнения большого количества однотипных операций.

Маркировка и обозначения на стрипперах

Разные производители маркируют свой инструмент также по-разному, причем не только буквенно-цифровым, но и цветовым методом.

Так, например, стрипперы от американской компании Ripley для облегчения идентификации по размеру имеют разный цвет ручек.

Цифры, нанесенные на рукоять или рабочую часть означают обычно диапазон поддерживаемых сечений.

Также напротив каждого отверстия лезвия, как правило, проставлено сечение провода, на которое оно рассчитано.

Обозначение может быть как в квадратных миллиметрах, так и в формате AWG, представляющим собой калибр.

Инструмент, ручки которого изготовлены из специального изоляционного материала, обычно имеет надписи, свидетельствующие об электроизоляции до 1000 V.

На стрипперах с функцией обжима клемм имеются точки желтого, синего и красного цвета.

Они соответствуют цветам манжет изолированных наконечников, которые возможно обжать конкретным инструментом, а точнее их сечению, где:

• Красный – для сечения 0,25 – 1,5 кв.мм.
• Синий – для 1,0 – 2,5 кв.мм.
• Желтый – для 2,5 – 6,0 кв.мм.

Новые инструменты для удаления изоляции

Сравнительно недавно ассортимент инструментов для удаления изоляции пополнили четыре новых изделия:

• плужковый нож для съема жесткой изоляции;
• стриппер для разрезания изоляции 2,9 – 6,6 мм² в продольном направлении;
• инструмент для работы с изоляцией провода 0,05 – 2,5 мм²;
• инструмент для разделки изоляции провода 0,25 – 6 мм².

Все они выпущены компанией из США Jonard Tools.

Новый стриппер футлярного типа оснащен пятью канавками диаметром 2,9 – 6,8 мм. Лезвия имеются как сверху, так и снизу. Режет продольно провода, оптические модули, защитные трубки.

Плужковый нож применяют, когда необходимо снять оплетку кабеля из резины, ПВХ, ПЭ. Нож с двухсторонним лезвием совершает резы продольные и поперечные глубиной до 5 мм

Стриппер для снятия изолирующего слоя ПВХ с кабелей диаметром 0,05 – 2,5 мм² автоматически настраивается на необходимое сечение. При давлении на рукоятку, захватывается проводник, лезвия входят в изоляцию и стягивают ее.

Последняя модель аналогична предыдущей, но работает с проводами других сечений.

Простые приборы для удаления защитного слоя

Зачищать провода допускается и подручными средствами вроде лезвий или обычных ножей. Стоит учесть, что при подобном подходе, мастер должен обладать богатым опытом и сноровкой, в противном случае, он рискует повредить проводку.

Простые ножи

Нож потребует от электрика предельной аккуратности. Для грамотного демонтажа необходимо разместить режущую часть параллельно обводке кабеля (так, чтобы нож и провод находились горизонтально). Сперва делается рез по продольной стороне кабеля. Затем, после финального среза окончания, обводка демонтируется.

На рынке представлены и специализированные лезвия для профессиональных электриков. Отдельные экземпляры выполнены в изогнутой форме, для удобства резаФОТО: avatars.mds.yandex.net

При помощи клещей-бокорезов

Клещи-бокорезы — это прибор, напоминающий плоскогубцы. Снимать защитный покров с их помощью легко, стоит лишь учитывать свойства бокорезов.

Мастеру необходимо найти баланс между положением лезвий относительно изоляции и распределением силы нажима на рукоятьФОТО: m.media-amazon.com

Допускается как простой метод демонтажа (подрезать покрытие с противоположных сторон, после чего стянуть его), так и спиральный способ (делаются поперечные прорезы, затем изоляция снимается круговыми движениями). Главное, производить демонтаж аккуратно, иначе провод деформируется.

Другие приборы для зачистки кабелей

Американские инженеры регулярно выпускают изобретения для упрощения жизни ремонтникам. Недавно на рынке появились новые инструменты для работы с проводами. По сути, они выполняют функции уже привычных многим стрипперов и профессиональных ножей для электриков, только несут в себе ряд модификаций для упрощения работы. Пользоваться подобными аппаратами рекомендуется только опытным мастерам, так как специфика американской инженерии на территории России не всегда ясна большинству мастеров.

Паяльник для демонтажа обводки

Для тонких проводом (менее 2 мм) демонтаж рекомендуется проводить при помощи паяльника, так как механическое воздействие чревато разрушением. Существует 2 методики зачистки тонких проводов. В первом методе необходимо выполнить следующий алгоритм:

1. Разместить кабель на плоскости. Подложить изоляционную прокладку из хлорвинила.
2. Горячим жалом паяльного аппарата производить движения по площади кабеля. Изоляция расплавится под термическим воздействием паяльника.

Другой метод подразумевает использование аспирина.

Необходимо расплавить таблетку, находящуюся на проводе, по всей площади при помощи паяльного аппаратаФОТО: otvet.imgsmail.ru

Этот метод обеспечит не только качественный демонтаж оплётки, но и крепкое соединение кабеля в будущем.

Мастера предпочитают метод термического воздействия на обводку тонких проводов, потому что только подобный способ гарантирует демонтаж без деформаций. Особенно этот метод хорош при работе с проводкой после её долгой эксплуатации.

Кроме термического метода, очистить проводку от изоляции можно и с помощью наждачной бумаги. Сначала необходимо свернуть лоскут наждака, так, чтобы рабочая поверхность размещалась внутри. В свернутый рулон из наждачки помещают кабель и вытягивают его, слегка сжав бумагу пальцами. Вытягивания повторяют до полного очищения кабеля.

Если вам понравились наши рекомендации, обязательно поставьте «лайк» и оставьте комментарий.

Как правильно зачистить провода от изоляции

Требования к зачистке проводов:

• зачищенная (оголенная) часть должна полностью скрываться внутри соединения;
• с поверхности жилы изоляция должна быть удалена со всех сторон.

Ошибки домашних мастеров:

• Часто домашние мастера оставляют открытым оголенный провод. При случайном касании человек может замкнуть эти места и получить электрический удар;
• Если на жилах остались фрагменты изоляции, то ее обжатие внутри может оказаться недостаточным для надежного крепления. При вибрации, например, электропроводка в автомобиле, соединение ослабнет, провод выйдет из клемм прибора, и возникнет короткое замыкание с массой. Может воспламениться транспортное средство.

Срезание изоляции с проводов с помощью ножа

Нож является самым распространенным инструментом, поэтому его используют наиболее часто. Оголять нужно не только отдельные проводники, но и кабели, в которых имеются несколько проводов. Поэтому на первом этапе прорезается кабель вдоль длины, разводят провода в разные стороны, а потом внешнюю оболочку срезают поперек. При необходимости эту операцию повторяют.

Чтобы зачистить провод от изоляции нужно установить лезвие почти параллельно жиле, а затем срезать тонкий слой изоляции. В дальнейшем слегка поворачивая проводник, производить срезания остальных тонких слоев. Повернув полностью на 360 °, добиваются полного срезания покрытия. Указанные действия легко выполнять, если требуется зачищать достаточно толстые провода.

При зачистке тонких проводов ножом нужно прорезать только слой изоляции.

Внимание! На поверхности проводника нельзя оставлять след от лезвия, так как именно в этом месте возникнет критическая зона. Проводник в случае сгибания подвержен излому. После кольцевого прорезания на небольшую глубину зачистить провода от изоляции просто, она снимается с поверхности в виде трубочки

После кольцевого прорезания на небольшую глубину зачистить провода от изоляции просто, она снимается с поверхности в виде трубочки.

Толстые жилы кабелей для подвода высокой мощности очищают, подрезав пластик поперек, а потом вдоль. Тогда защитная оболочка снимается легко.

Удаление изоляции специальными приспособлениями

У профессионалов имеется довольно обширный набор вспомогательных приспособлений для снятия изоляции. Принцип их действия следующий:

1. На инструменте выбирается подходящий ручей для оголения нужного проводника.
2. Провод устанавливают в этот ручей.
3. Сжимают рукоятки.
4. Сначала происходит обжатие провода, а потом скребок снимает изоляционный слой.

На всю процедуру затрачивают не более одной секунды времени. Но такие приспособления имеют довольно высокую цену, поэтому их приобретают профессионалы, которым приходится в течение рабочей смены выполнять большой объем подобной работы.

Подробнее про инструмент для снятия изоляции (стрипперы) смотрите в этом видео:

Некоторые домашние мастера вопрос, как снять изоляцию с провода решают, изготовив самостоятельно простое приспособление. Для этого используют полоску металла (лучше всего кусок полотна от ножовки). На нем выполняют угловую прорезь под размер провода. Внутреннюю поверхность этой прорези затачивают, чтобы получить острые кромки.

О том как сделать приспособление для снятия изоляции с проводов смотрите в этом видео:

При необходимости снять изоляцию с проводов каждый проводник зажимается в угловой прорези на нужную величину, а потом с усилием протягивается. В результате пластик легко снимается с металла.

В продаже иногда можно встретить специальные клещи, в которых имеются подобные прорези. Их обычно несколько, чтобы зачищать провода разных диаметров от изоляции. Для выполнения операции проводник зажимается в ручье, а потом просто протягивается в нужном направлении.

Бывают специальные гребенки для одно- и двустороннего снятия изоляции. Стоят они недорого, занимают немного места, срезают изоляцию довольно легко.

Некоторые умельцы пользуются бокорезами. Они тоже обжимают проводник с двух сторон. Протянув провод, можно быстро удалить пластиковую изоляцию.

Внимание! При использовании бокорезов нельзя сильно сжимать ручки. Можно легко перерезать саму жилу. Нужно приноровиться к усилию обжатия

Нужно приноровиться к усилию обжатия.

Технические параметры

Разработчики в техпараметрах в основном не указывают, механическое это изделие либо автомат. Но они пишут, возможно ли регулировать основные характеристики, для какого сечения либо диаметра предусматривается изделие. Главные параметры, на которые нужно опираться при выборе стриппера.

Максимальный/минимальный диаметр кабеля

Чтобы не приобретать Stripper с ненужным функционалом, требуется предварительно установить, с каким видом проводки придется работать. Это может быть силовой кабель, с которым планируется большое количество работ, связанных с ремонтом либо перепланировкой. Возможно предполагается применение для 8-жильной витой пары для интернета. Необходимо перед этим учесть диаметр провода. Шкала диаметров, которая указана разработчиком для выбора, бывает различной (к примеру, 0,13-90 мм). Когда идут работы лишь с бытовой проводкой, то нужно приобрести стриппер, который рассчитан на диаметр 0,2-0,3 см. Профессиональный инструмент в основном обладает более широким диапазоном.

Наличие сменных ножей

В щипцовом инструменте с заточенными «губами» нельзя менять режущую оснастку, та как рабочая часть является основным механизмом. Однако более сложные приборы предполагают наличие большого числа деталей, которые при надобности возможно сменить.

Сменные ножи могут выглядеть как 2 лезвия с крепежным винтом либо полноценной режущей головкой, соединяемой с рукоятками с помощью шарниров.

Важно! Когда пользователь регулярно работает с кабелями, которые изолированы жесткой оплеткой, нужно покупать инструмент со сменными лезвиями. Нужно учитывать, что для применения в домашних условиях не требуется покупать дорогостоящую технику со сменными ножами (цена их варьируется в пределах 500-1000 р.), проще приобрести новые клещи. Нужно учитывать, что для применения в домашних условиях не требуется покупать дорогостоящую технику со сменными ножами (цена их варьируется в пределах 500-1000 р.), проще приобрести новые клещи

Нужно учитывать, что для применения в домашних условиях не требуется покупать дорогостоящую технику со сменными ножами (цена их варьируется в пределах 500-1000 р.), проще приобрести новые клещи.

Стриппер со сменными ножами

Регулировка диаметра и глубины реза

Возможность регулирования крайне важна, поскольку непосредственно она определяет качество реза и целостность жил. Большинство электромонтеров отказываются от автоматического стриппера в пользу механического, поскольку не имеют доверия к технике. Они привыкли сами устанавливать либо выставлять необходимые параметры.

Чтобы регулировать глубину в ряде приспособлений, устанавливается ограничитель — деталь из пластмассы либо металла незначительных размеров, которая фиксирует жилы в конкретной позиции. Дальше ограничителя кабель не вставляется, потому рез проходит только по установленной глубине, к примеру, 1 см.

Важно! Когда понадобится наибольшая точность, следует приобретать автомат либо стриппер для снятия изоляции с различными отверстиями под конкретный диаметр. Устройство с регулированием диаметра и глубины реза

Дополнительные возможности

Определенные стрипперы отличаются многофункциональностью, устранение изоляции является одним из назначений. К примеру, большинство клещей, даже автоматических, зачастую оснащаются маленьким лезвием. Оно помогает обрезать провода для требуемой длины до зачистки.

Ряд разработчиков снабжает приспособление объемными рукоятками, из которых возможно достать какие угодно приспособления. Подобные техпараметры для любителя совершенно ненужны. Опытные специалисты предпочитают простой и в то же время прочный инструмент. Стрипперы с многофункциональностью будут ломаться значительно скорее.

Производитель

Производство клещей для зачистки проводки происходит опытными разработчиками и множественными китайскими компаниями, которые не заботятся о качестве товара. Разумеется, брендовые модели прочнее и точнее, что обусловливается высоким качеством изготовления.

Приспособления от немецких производителей проходят всестороннее тестирование. Чтобы изготовить клещи, используются крепкие сплавы, а изоляция проверяется в спецваннах под напряжением.

Безопасность во время работ с токопроводящими жилами является первостепенной задачей. Потому оптимально покупать дорогой стриппер с гарантийным талоном от изготовителя, чем рассчитывать на прочность бюджетного устройства от сомнительного разработчика.

Распространенные и имеющие положительные отклики бренды: FIT, HAUPA, JTC, KING TONY, Knipex, SHTOK, TOPEX.

Нож электромонтера – традиционное приспособление

Нож с изогнутым лезвием упрощает работу и ускоряет процесс снятия изоляции. Различают несколько разновидностей такого приспособления.

Особенности использования прибора

Нож электромонтера больше подходит для зачистки плоских кабелей. Опытные мастера без проблем снимут изоляцию и с проводов круглого сечения, но удобства пользования будет меньше.

Снятие защитной оболочки с помощью ножа надо проводить в перчатках, чтобы избежать травмы. Это особенно актуально при зачистке кабеля, изготовленного по ГОСТу. Толщина изоляции такого проводника значительно больше, чем у провода по ТУ, и она плотнее прилегает к жилам, что усложняет работу.

Выполняя зачистку, инструмент надо держать под острым углом относительно кабеля. Если этим правилом пренебречь, то высок риск повреждения проводника из мягкого металла

Оплетку снимают легкими движениями, срезая изоляцию от себя.

Главные плюсы использования ножей:

• доступная стоимость;
• наличие моделей с изолированной ручкой;
• практичность – нож подходит для проводов разного диаметра.

Основной минус – длительность работы. Зачистка кабелей большого сечения достаточно трудоемка. Кроме того, при малом опыте есть риск повреждения жил.

Разнообразие ножей электрика

Различают три варианта электромонтерских ножей. Они отличаются между собой формой лезвия и типом наконечника.

Нож с пяткой. Приспособление с коротким, вогнутым вовнутрь клином. Перпендикулярно лезвию напаяна «пятка», ограничивающая глубину надреза.

Такой нож отлично подходит для подготовки проводов с двойной изоляцией, когда верхний защитный слой надо снять, а нижний – оставить в целостности

Плужковый инструмент лучше использовать для проводов с жесткими жилами, мягкую опоясывающую оболочку нож снимает хуже.

Нож с клювом. Инструмент с закругленным лезвием. У такого ножа изгиб очень плавный в отличие от «пятки». Специфическая форма клина усложняет работу, приспособление чаще используют опытные мастера.

Острие в форме клюва подходит для кругового разреза оболочки

Продольный надрез надо выполнять с особой осторожностью, так как ограничителя глубины реза нет. Нож с крючком

Такому инструменту под силу поперечный срез и продольная разделка кабеля. Провод фиксируется сверху скобой, а изоляцию прорезает острый клык

Нож с крючком. Такому инструменту под силу поперечный срез и продольная разделка кабеля. Провод фиксируется сверху скобой, а изоляцию прорезает острый клык.

На ноже можно установить глубину разреза защитной оболочки – для этого предусмотрено регулировочное колесико

Такая модель универсальна и подходит для обработки большинства типов кабелей. Девайс популярен у профессиональных электриков.

Оценка качественных параметров инструмента

При выборе ножа для зачистки изоляционного слоя, необходимо руководствоваться рядом правил.

Основные требования:

1. Лучше использовать нож с небольшим лезвием. Инструментом будет удобно применять в ограниченном пространстве (шкафе, щитке).
2. Лезвие должно быть из прочной стали – такой металл дольше сохраняет остроту.
3. Кромку лучше выбирать прямую – это упростит разделку проводов с двойной изоляцией.

Надо обратить внимание на заточку лезвия. Оно не должно быть слишком острым, иначе легко пораниться при работе

Кроме того, отточенным острием можно нечаянно испортить жилы обрабатываемого кабеля или соседние провода

Некоторые инструменты имеют изолирующую рукоятку. Показатель максимального напряжения, которое способен выдержать нож, указан на самом приборе.

Рейтинг качественных автоматических стрипперов

Такой тип приспособлений считается наиболее распространенным. Зачастую подобные устройства состоят из стандартного набора элементов:

1. Основание сделано из двух частей. Размещены под губками.
2. Губки подвижного типа в количестве двух единиц. Одна используется для фиксации провода, в то время как вторая делает надрез.
3. Рычагов предусмотрено два.

В процессе удаления старого слоя один из элементов будет прижиматься к основанию, тем самым подрезая старый слой. Второй будет отвечать за надежную фиксацию. Более сильное нажатие приведет к тому, что основание будет раздвигаться и материал снимется с кончика.

WS-11

На рынке продукт присутствует на протяжении нескольких лет. Направляющих используется две. В качестве ограничителя применяется пластиковый элемент. При необходимости его можно снять, открутив винтик. Рукоятки коротковаты, однако с поставленными задачами инструмент справляется. Рабочий диапазон 0,2-10 мм2, что делает его практически универсальным. Винтик крутится только в том случае, если работать придется с сечением 0,05-0,2 мм2. Допускается опрессовка наконечников. Также возможна резка проводов.

Стоимость – 2700 руб.

WS-11
Достоинства:

• многофункциональность;
• качество сборки;
• удобство использования;
• универсальность;
• возможность ручной настройки.

Недостатки:

проблема с рукояткой в более ранних моделях.

WS-08

По сравнению с ранее описанными моделями, инструмент обладает более компактными габаритами, которые никак не отражаются на показателе функциональности. Опрессовка не предусмотрена, поэтому с их помощью мастер сможет лишь резать. Защита имеется. Установлен резак по типу гильотины. Ножи оснащены заклепками, поэтому замене не подлежат. Рабочий диапазон 0,2-6 мм2. Направляющая металлическая, поэтому разбалтывания ножен не предвидится

Ограничителя длины не предусмотрено, поэтому резать нужно с осторожностью

Цена – 1600 руб.

WS-08
Достоинства:

• компактность;
• цена соответствует заявленному качеству;
• функциональность;
• долговечность;
• практичность;
• качество сборки.

Недостатки:

• ножи не подлежат замене;
• матрица для опрессовки отсутствует;
• рукоятки не удобные;
• проблемы при работе с мелким сечением.

WS-07

Современное приспособление, которое обладает прижимными губками. Предусмотрено удобное отверстие для удаления срезанного материала. Рабочий диапазон – 0,05-10 мм2. Опрессовка кабеля 0,5-6 мм2. Речь идет о наконечниках:

1. Автоклеммы (двойной обжим).
2. Неизолированные наконечники.
3. Изолированные наконечники с желтыми, синими и красными манжетами.

Снятие изоляции происходит быстро и эффективно. Ограничитель работает в автоматическом режиме, самостоятельно подстраиваясь под используемый провод. Для его настройки используется винтик.

Цена – 1900 руб.

WS-07
Достоинства:

• несколько режимов работы;
• результат манипуляций;
• удобство использования;
• рабочий диапазон;
• отверстия для удаления отработанной изоляции.

Недостатки:

механизм быстро разбалтывается, и винтик начинает прокручиваться.

WS-04B

Рабочий диапазон 0,5-10 мм2. Способен работать с наконечниками (для опрессовки) НШВ и НШВИ. Допускается снятие старого материала с проводов плоского типа (ПУНП, ВВГ-П). К работе приспособления никаких нареканий нет. Многочисленные положительные отзывы в сети говорят в пользу покупки подобного приспособления. Ножи расположены не совсем удачно. Рычаг в использовании не удобен, так как имеет небольшие габариты.

Цена – 2300 руб.

WS-04B
Достоинства:

• работа с проводами до 10 мм2;
• качество сборки;
• многочисленные отзывы в сети;
• многофункциональность;
• фиксатор.

Недостатки:

• неудачное расположение режущих элементов;
• маленькие рычажки

WS-04A

Наш ТОП закрывает популярная модель, которая пользуется повышенным спросом среди специалистов. Нарекания практически отсутствуют.

С каким типом наконечников может работать:

1. Автоклеммы (двойной обжим).
2. Неизолированные.
3. Изолированные с желтыми, синими и красными манжетами.

Рабочий диапазон 0,5-10 мм2. Защищает, аккуратно удаляет старую изоляцию. Работает как с многопроволочными, так и однопроволочными жилами. Допустима ручная регулировка и подгон отверстия под определенный размер. На лицевой стороне имеется удобный винтик для регулировки со стандартным сечением (0,2-6 мм2).

Цена – 1400 руб.

WS-04A
Достоинства:

• многофункциональность (обжим, зачистка, резка);
• практичность;
• эффективность;
• возможность ручной регулировки;
• стоимость.

Недостатки:

винтик часто застревает.

Принцип действия

В начале инструмент одновременно захватывает провод с одной стороны, а с другой стороны закрывает фасонные лезвия, разрезая изоляцию вокруг проводника. После того, как стороны механизма зажали изделие, две стороны прибора расходятся, чтобы оттолкнуть отрезанную трубку изоляции от поверхности проводника. Чтобы использовать инструмент, нужно поместить провод в зажимы у прорези, соответствующей размеру проводника, и сжать рукоятки вместе. Это устройство позволяет даже новичку зачищать большинство проводов очень легко. Точность режущего лезвия определяется наименьшим проводником, который инструмент может правильно обработать. Некоторые модели имеют регулируемое натяжение захвата, чтобы отрегулировать усилие зажима.

Вам это будет интересно Измерители сопротивления

Внимание! Если отверстие прибора слишком маленькое, оно будет прислоняться к проводнику, вызывая избыточное трение во время разделки и большее натяжение, чем может выдержать провод, вызывая повреждения. Стриппер во время оголения жилы

Стриппер во время оголения жилы

Щипцы используются для зачистки проводов с круглыми жилами. Некоторые приборы содержат в себе резаки в разъемном корпусе. Такая конструкция предполагает зажатие проводника, который проворачивается по оси, удаляя защитный слой.

Оголение провода щипцами

Правила пользования инструментом

Зачистка жил

Рассмотрим инструкцию по эксплуатации на примере китайского полуавтоматического стриппера, служащего верой и правдой уже не один год. Эта модель абсолютно не прихотлива и проста в обслуживании.

Режущим элементом является пара пластин с размерной высечкой под разные диаметры жилы, как показано на фото:

Помещая провод в захват клещей, оставляем провод длиной для зачистки изоляции, за ножами, как показано на фото ниже:

Придерживая провод сводим клещи, сжимая рукоятки. Ножи сходятся прорезая изоляцию, а упорные губки обжимают и оттягивают провод назад. В результате изоляция снимается с провода.

Инструкция по эксплуатации ручного стриппера предоставлена на видео:

Важный момент при использовании стриппера — это правильно подобрать размер высечки в ножах, если ошибиться с диаметром, мягкий проводник будет поврежден и даже может обломаться на месте зачистки. Также не стоит захватывать большую длину изоляции проводника, лучше разделить на несколько операций по меньше. При достаточной сноровке, зачистка изоляции стриппером занимает меньше секунды, а сама работа перестает быть скучной и рутиной. Поэтому приобретение данного прибора экономит время и деньги, а также силы электромонтажника. К тому же инструмент окупается с лихвой.

Обжим наконечников

Если у вас нет под рукой кримпера, который используется для опрессовки проводов гильзами, можно выполнить обжим стриппером. Работать инструментом в этом случае достаточно просто. Сначала снимаете изоляцию на нужную длину, после этого устанавливаете наконечник на жилу и заводите в подходящий разъем на рукоятке. Сжимаете ручки и в итоге у вас должен получится обжатый наконечник. Последний этап — отрезаете лишнюю часть жилы на конце, если это необходимо.

На видео ниже наглядно показывается, как пользоваться автоматическим стриппером для разделки кабеля и обжима наконечников:

Вот мы и рассмотрели, что такое стриппер для снятия изоляции с проводов. Теперь вы знаете, какой вариант исполнения лучше использовать для бытовых нужд и работы, а также как пользоваться съемником для зачистки кабеля и обжима клемм.

Читать также: Как проверить диод без мультиметра

Будет полезно прочитать:

Большинство электромонтажных работ, связанных с подключением электроприборов и оборудования требует снятие изоляции и их зачистки. Выполнение этой операции при помощи ножа может привести к несоблюдению стандартов соединения проводов. Профессионально сделать такую работу помогает стриппер для снятия изоляции с проводов.

Какую маркировку можно встретить на стриппере

По мнению покупателей, подобные обозначения не заслуживают особого внимания, чему свидетельствуют многочисленные отзывы в сети, однако, это заблуждение. Важен не только буквенно-цифровой набор, но и расцветка. Примером могут служить некоторые американские бренды, которые маркируют размерную сетку посредством окрашивания ручек в разные цвета. Товары из Китая (AliExpress) имеют стандартные обозначения. Цифры – это рабочий диапазон поддерживаемого сечения. Напротив каждого лезвия имеется обозначение сечения, которое относится непосредственно к проводу.

Обозначения могут быть как в квадратных миллиметрах, так и в AWG формате, который имеет свою калибровку. Рекомендуется использовать механизм строго по назначению, в противном случае возрастает риск порчи провода. Популярные модели могут иметь обозначение 1000V, что говорит о том, что перед покупателем находится конструкция, оснащенная электроизоляцией. Для этого используется специальный тип материала. Точки красного, синего и желтого цвета можно обнаружить на изделии, комплектация которого позволяет проводить обжим клемм. Это говорит о соответствии манжет наконечников, которые могут обрабатываться посредством выбранного приспособления, где сечение составит:

1. Желтый – 2,5-6 мм2.
2. Синий – 1-2,5 мм2.
3. Красный – 0,25-1,5 мм2.
