Организация электроснабжения в гараже представляет собой техническую задачу, требующую строгого соблюдения норм безопасности и точного планирования. Средняя сложность таких работ оценивается как умеренная, а время выполнения обычно составляет от 2 до 4 дней. Правильная электропроводка в гараже своими руками позволяет обеспечить стабильную работу электроинструмента и безопасное освещение помещения, исключая риск короткого замыкания или возгорания.
Особенности подготовки к электромонтажу
Перед началом работ необходимо оценить уровень своих навыков: базовые знания электрики и умение пользоваться измерительными приборами являются обязательными. Для реализации проекта потребуется выделить полноценные выходные, чтобы не прерывать технологический цикл. Оптимальное время для проведения монтажа — сухой сезон, когда влажность воздуха минимальна, что упрощает работу с отделочными материалами и электроникой.

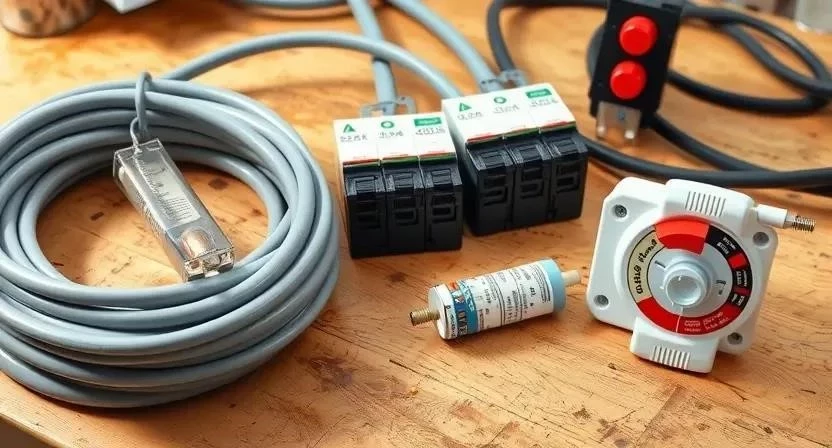

Перечень необходимых материалов
Правильный подбор компонентов гарантирует долговечность сети и защиту от перегрузок. Основным материалом служит медный провод, который обладает высокой проводимостью и устойчивостью к износу. Для защиты кабеля от механических повреждений и влаги используется гофрированная труба.
- Кабель ВВГнг-LS (сечение 2.5 мм² для розеток, 1.5 мм² для освещения) — 50-100 м
- Гофрированная труба ПВХ или ПНД (диаметр 16-20 мм) — 40-80 м
- Автоматический выключатель (на разные группы нагрузки) — 3-5 шт.
- Устройство защитного отключения (УЗО) — 1-2 шт.
- Распределительная коробка (влагозащищенная) — 4-6 шт.
- Розетки с высокой степенью защиты IP44 и выше — 5-8 шт.
- Выключатели освещения — 2-3 шт.
- Электрощиток на DIN-рейку — 1 шт.
- Кабельные стяжки и изолента — по 1 упаковке
| Материал | Характеристика | Расход на 20 м² | Ориентировочная цена |
|---|---|---|---|
| Кабель ВВГнг-LS 3х2.5 | Медный, негорючий | 40 м | 3500 руб. |
| Гофра ПВХ 20мм | Огнестойкая | 40 м | 1200 руб. |
| Автоматы (16А, 25А) | Модульные | 4 шт. | 1600 руб. |
| Розетки IP44 | Влагозащищенные | 6 шт. | 2400 руб. |
| УЗО 30мА | Защита от утечек | 1 шт. | 1100 руб. |

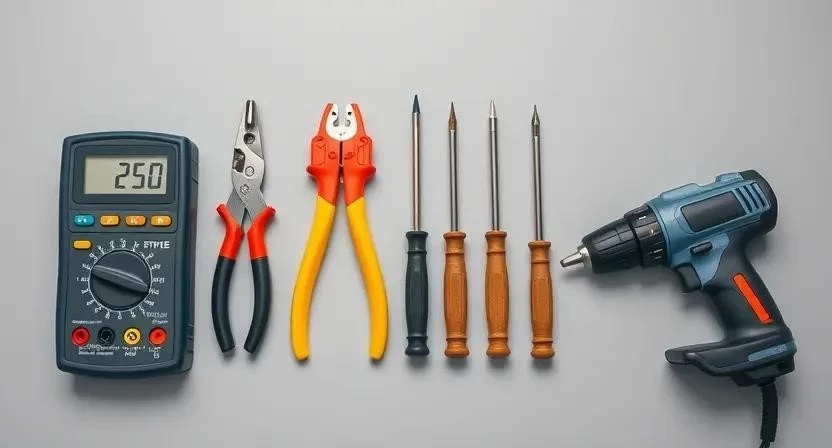

Инструментарий для выполнения работ
Качественный инструмент ускоряет процесс и минимизирует количество брака. Из личного опыта: использование профессионального стриппера вместо обычного ножа сокращает время зачистки жил в несколько раз и исключает случайные надрезы меди.
- Перфоратор — для штробления стен и сверления отверстий
- Стриппер — для быстрой зачистки изоляции кабеля
- Мультиметр — для проверки целостности цепи и напряжения
- Строительный уровень — для ровной установки щитка и розеток
- Набор отверток (крестовые, плоские) — для монтажа автоматики
- Пассатижи и кусачки — для резки и скрутки проводов
- Рулетка и маркер — для разметки трасс
- Шпатель — для заделки штроб
| Инструмент | Назначение | Способ приобретения |
|---|---|---|
| Перфоратор | Создание каналов в стенах | Покупка/Аренда |
| Мультиметр | Диагностика сети | Покупка |
| Стриппер | Снятие изоляции | Покупка |
| Уровень | Выравнивание элементов | Покупка |
| Набор отверток | Крепеж контактов | Покупка |
Организация пространства в гараже
Подготовительный этап начинается с полной очистки помещения. Весь лишний инвентарь, запчасти и мебель выносятся за пределы рабочей зоны, чтобы обеспечить беспрепятственный доступ к стенам и потолку. Стены защищаются полиэтиленовой пленкой в местах, где не планируется монтаж, для предотвращения загрязнения пылью.
Подготовка поверхностей к монтажу
Стены очищаются от пыли, грязи и старой краски с помощью щетки или пылесоса. После этого выполняется детальная разметка трасс прокладки кабеля с учетом расположения будущих розеток и светильников. В местах установки подрозетников делают выравнивание поверхности, чтобы фурнитура сидела плотно и без перекосов. Готовность поверхности проверяется путем замера расстояний между точками согласно схеме.
Технология монтажа электропроводки пошагово
Процесс установки сети требует последовательного выполнения всех операций. Важный момент из практики: при монтаже заземляющего контура я обнаружил, что песчаная почва требует более глубокого забивания электродов для достижения нужного сопротивления.

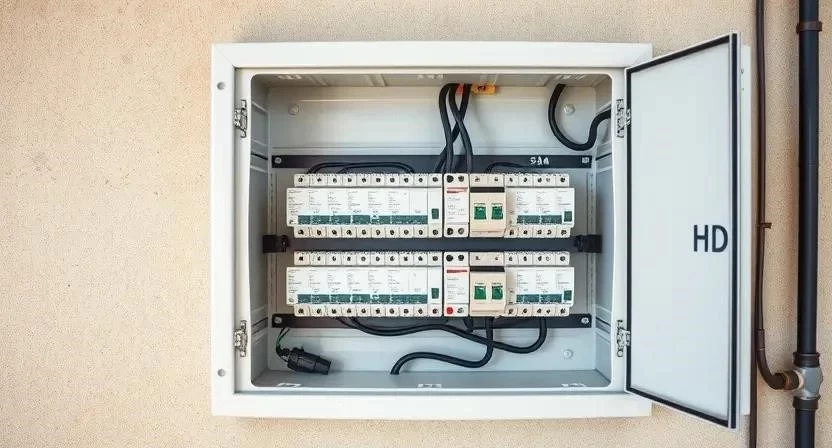

- Установка электрощита (2-3 часа). Монтаж корпуса щитка на высоте 1.5-1.7 м. Важно соблюдать строгий уровень.
- Монтаж заземления (4-6 часов). Забивка стального уголка или специальных электродов в грунт, соединение их медным проводом с главной шиной заземления.

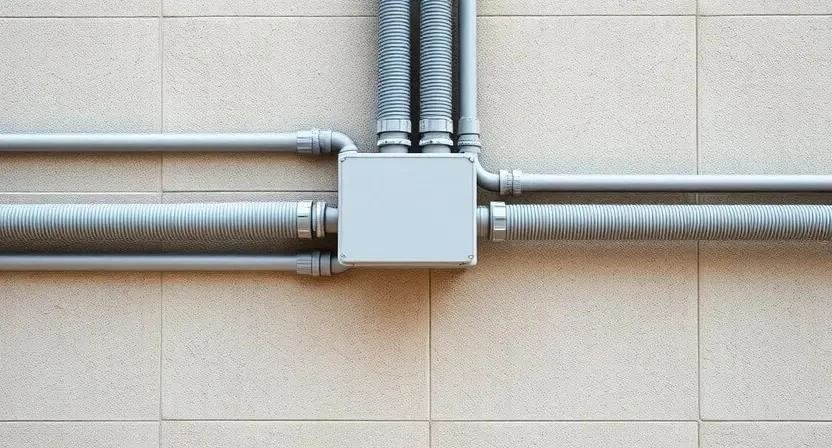

- Разметка и штробление (5-8 часов). Создание каналов под гофру в стенах или крепление её к потолку с помощью клипс.
- Прокладка кабеля в гофре (4-6 часов). Затягивание ВВГнг-LS в трубу. Совет: оставляйте запас кабеля 15-20 см в каждой коробке для удобства подключения.
- Установка распределительных коробок (2-3 часа). Фиксация коробок в точках разветвления сети.
- Монтаж подрозетников и выключателей (3-4 часа). Сверление отверстий, фиксация стаканов на гипс или алебастр.
- Подключение автоматов и УЗО (2-3 часа). Сборка схемы в щитке, распределение нагрузки по группам (свет/розетки).
- Коммутация соединений (4-5 часов). Соединение проводов в коробках с использованием клеммников или сварки.
- Тестирование системы (1-2 часа). Проверка отсутствия короткого замыкания мультиметром, подача напряжения, замер вольтажа в розетках.
| Этап работы | Время выполнения | Особенности и нюансы |
|---|---|---|
| Заземление | 5 часов | Глубина заложения не менее 1.5 м |
| Прокладка кабеля | 6 часов | Использование гофры ПВХ |
| Монтаж щитка | 3 часа | Строго по уровню |
| Коммутация | 5 часов | Использование качественных клемм |
| Тестирование | 2 часа | Проверка каждой розетки |
Технические нюансы и условия эксплуатации
Температурные колебания в гараже могут привести к сжатию и расширению материалов, поэтому кабель следует укладывать с небольшим запасом. Высокая влажность требует применения только влагозащищенных компонентов с индексом IP44 и выше. Если в процессе подготовки использовалась штукатурка, полноценный монтаж розеток начинается только после её полного высыхания (обычно от 3 до 7 дней). Совместимость автоматики разных брендов допустима, если они соответствуют одному стандарту DIN.
Типичные ошибки при электромонтаже
Неправильный выбор сечения провода (например, использование 1.5 мм² для мощного компрессора) приводит к перегреву жил и возможному пожару. Отсутствие заземления делает использование металлических корпусов инструментов опасным для жизни. Одной из частых ошибок является установка обычных домашних розеток в сырых помещениях, что вызывает коррозию контактов. Исправление этих недочетов требует полной замены кабельных линий или замены фурнитуры на специализированную.
Расчет затрат на электропроводку
Стоимость реализации проекта зависит от выбранных материалов и способа монтажа. Выполнение работ самостоятельно позволяет существенно сэкономить на оплате услуг электрика.
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Экономия (руб.) |
|---|---|---|---|
| Материалы | 12 000 | 12 000 | 0 |
| Работа по монтажу | 0 | 8 000 | 8 000 |
| Пусконаладка | 0 | 2 000 | 2 000 |
| 12 000 | 22 000 | 10 000 |
Правила эксплуатации и уход за сетью
После завершения всех этапов полноценная эксплуатация гаража начинается с первого успешного теста под нагрузкой. Рекомендуется проводить ревизию всех контактов в щитке и распределительных коробках один раз в год, подтягивая винтовые зажимы. Срок службы качественного кабеля ВВГнг составляет до 30 лет при условии отсутствия механических повреждений и перегрузок по току.
Альтернативные методы монтажа
Существует два основных подхода к прокладке сети: скрытый и открытый. Скрытый монтаж эстетичен, но требует штробления стен. Открытый способ быстрее в реализации и проще в обслуживании, при этом вместо гофры можно использовать пластиковые кабельные каналы. Для дополнительного освещения в темных углах, где прокладка кабеля затруднена, допустимо использование беспроводных LED-светильников на аккумуляторах.
Ответы на популярные вопросы
- Какой кабель лучше выбрать для гаража? Оптимальным вариантом является ВВГнг-LS из-за его пожаробезопасности и долговечности.
- Нужно ли устанавливать УЗО в гараже? Да, УЗО обязательно для защиты человека от поражения током при утечке в электроинструмент.
- Как рассчитать общую нагрузку на сеть? Сложите максимальную мощность всех приборов, которые будут работать одновременно, и прибавьте запас 20%.
- Можно ли использовать алюминиевый провод? Нет, алюминий хрупок и имеет худшую проводимость, чем медь.
- Какое сечение провода нужно для розеток? Для стандартных розеток используется кабель сечением 2.5 мм².
- Что делать, если в гараже очень сыро? Используйте гофру ПНД и розетки с классом защиты IP54 или IP65.
- Можно ли объединить свет и розетки на один автомат? Не рекомендуется, так как при коротком замыкании в розетке вы останетесь в полной темноте.
