Создание системы освещения в подвесном потолке требует точного расчета и соблюдения норм пожарной безопасности. Средняя стоимость материалов для стандартной комнаты составляет от 3 до 7 тысяч рублей, а время выполнения работ занимает от одного до трех дней. Чтобы понять, как сделать электропроводку на потолке из гипсокартона своими руками: надежный способ, необходимо учитывать особенности расположения профилей и точек вывода кабеля. Правильный подход к монтажу исключает необходимость демонтажа листов ГКЛ при возникновении неисправностей.
Особенности подготовки и оценка сложности
Работа с электрикой относится к категории задач средней сложности и требует базовых навыков обращения с инструментом и понимания принципов распределения нагрузки. Оптимальный момент для прокладки кабеля — период после монтажа металлического каркаса, но строго до установки гипсокартонных листов. Это позволяет свободно перемещаться по помещению и фиксировать провода к профилям без ограничений.
Перечень необходимых материалов
Для обеспечения долговечности и безопасности системы используются специализированные строительные материалы. Основной упор делается на негорючесть и механическую прочность изоляции.
- Кабель ВВГнг-LS (сечением 1.5 мм² для освещения)
- Гофрированная труба (ПВХ или ПНД)
- Пластиковые стяжки (хомуты)
- Клеммники (самозажимные или винтовые)
- Распределительные коробки
- Изолента
- Дюбель-хомуты для крепления гофры
- Маркировочные бирки для линий
При выборе кабеля рекомендуется отдавать предпочтение проверенным брендам, которые соблюдают ГОСТ по сечению жилы. Приобрести всё необходимое можно в крупных строительных гипермаркетах или специализированных магазинах электротоваров.
| Материал | Расход на 10 м² | Средний расход на м² | Цена за ед. | |
|---|---|---|---|---|
| Кабель ВВГнг-LS 3х1.5 | 30-50 м | 3-5 м | 60 руб/м | 2400 руб |
| Гофра (16-20 мм) | 30-50 м | 3-5 м | 20 руб/м | 800 руб |
| Распред. коробки | 2-3 шт | 0.2-0.3 шт | 100 руб/шт | 300 руб |
| Клеммники | 1 упаковка | — | 300 руб/уп | 300 руб |
| Стяжки/хомуты | 1 упаковка | — | 200 руб/уп | 200 руб |

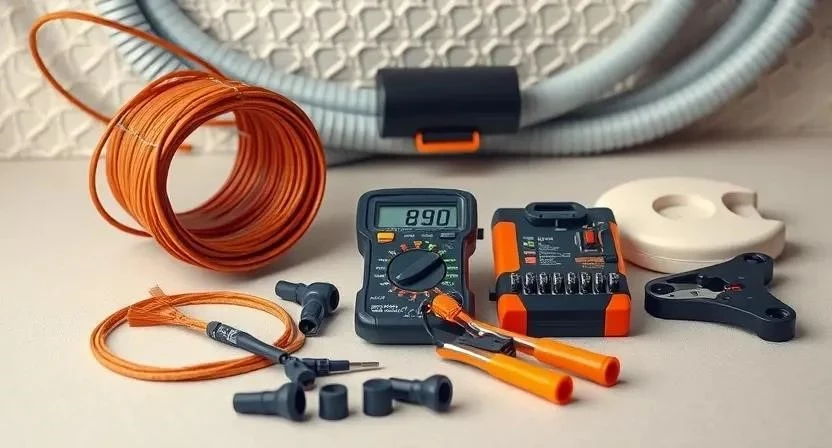

Инструментарий для электромонтажа
Правильный подбор инструментов ускоряет процесс и гарантирует качество соединений. Для тех, кто не планирует заниматься ремонтом профессионально, часть дорогостоящего оборудования можно взять в аренду.
- Стриппер — для быстрой и аккуратной зачистки изоляции
- Отвертки (крестовая и плоская) — для монтажа клемм и коробок
- Пассатижи — для обрезки и сгибания проводов
- Перфоратор — для сверления отверстий в бетонном перекрытии
- Уровень — для разметки точек вывода
- Лестница-стремянка — для доступа к потолку
- Мультиметр — для проверки целостности цепи и напряжения
В качестве бюджетной альтернативы стрипперу можно использовать канцелярский нож, однако это увеличивает риск повреждения жилы кабеля.
| Инструмент | Назначение | Статус | Ориентировочная цена |
|---|---|---|---|
| Перфоратор | Крепление гофры к бетону | Обязательно | 4000-8000 руб |
| Стриппер | Снятие изоляции | Желательно | 500-1200 руб |
| Мультиметр | Тестирование сети | Обязательно | 1000-2500 руб |
| Лестница | Доступ к перекрытию | Обязательно | 2000-5000 руб |
| Пассатижи | Работа с проводом | Обязательно | 400-900 руб |
Обустройство помещения
Перед началом работ необходимо очистить потолочное пространство от строительного мусора и пыли. Стены и пол следует защитить пленкой, чтобы избежать загрязнения. Важно организовать беспрепятственный доступ к точкам вывода кабеля из стен, убрав лишние предметы мебели и оборудование из зоны монтажа.
Подготовка основания и разметка
Первым шагом становится проверка надежности каркаса из профилей: все подвесы должны быть плотно зафиксированы. Перекрытие очищается от остатков штукатурки и пыли. На потолке размечаются точные точки расположения будущих светильников и распределительных коробок. Готовность поверхности подтверждается отсутствием перекосов каркаса и четкостью разметки.
Технология прокладки кабеля по этапам
Процесс монтажа требует строгого соблюдения последовательности действий для обеспечения безопасности эксплуатации.
- Составление детальной схемы разводки (1-2 часа).
- Монтаж распределительных коробок в доступных местах (1 час).

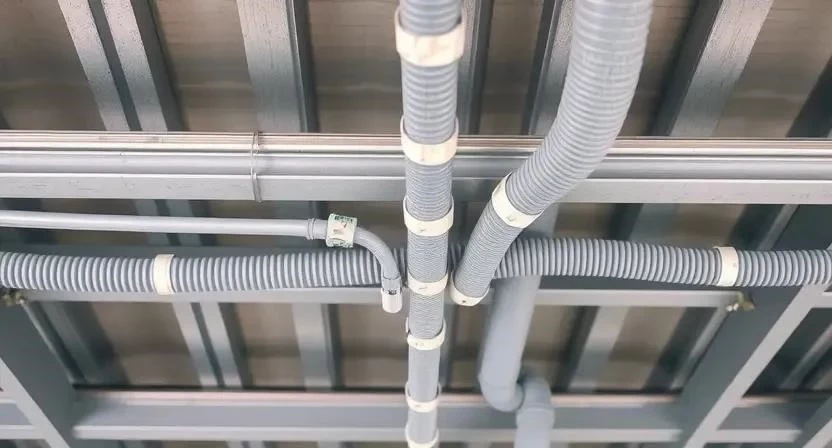

- Прокладка гофрированных труб вдоль перекрытия и профилей (3-4 часа).
- Раскладка кабеля ВВГнг-LS по гофре (2-3 часа).
- Фиксация проводов к каркасу с помощью стяжек (2 часа).

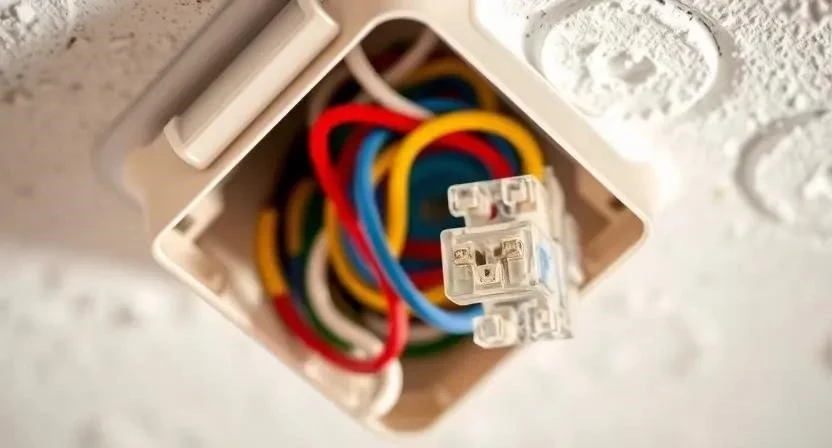

- Соединение жил в коробках через клеммники (2 часа).
- Маркировка каждой линии для упрощения обслуживания (1 час).
- Проверка целостности изоляции с помощью мультиметра (1 час).
- Тестовое включение под напряжением до зашивки потолка (1 час).
- Финальная фиксация всех узлов и креплений (1 час).
- Проверка отсутствия перегибов кабеля (30 мин).
Из личного опыта: Чтобы не ошибиться с количеством светильников, я рекомендую перенести разметку с пола на потолок с помощью лазерного уровня, предварительно зафиксировав точки маркером на профилях.

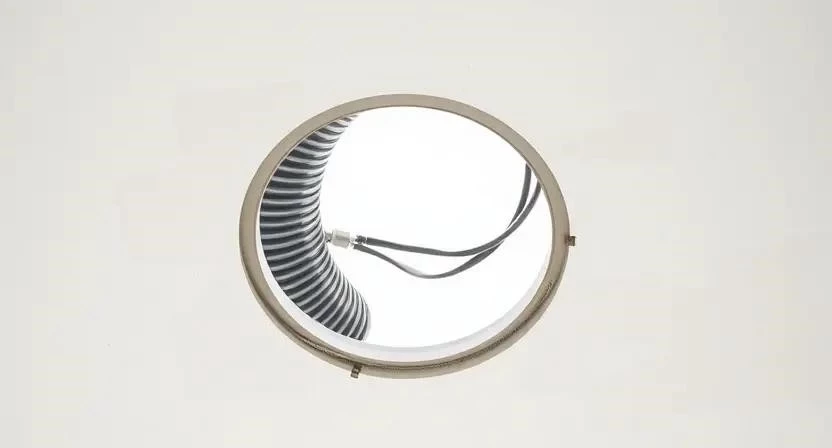

Из личного опыта: Часто возникает проблема с недостаточной длиной кабеля у вывода. Всегда оставляйте запас провода около 15-20 см в каждой точке освещения, чтобы иметь возможность перенести светильник на несколько сантиметров.
Технические особенности и требования
При монтаже важно соблюдать температурный режим помещения (от +5 до +30°C) и следить за уровнем влажности, чтобы избежать коррозии металлических профилей. Время высыхания крепежных составов, если используются дюбель-клеи, составляет от 2 до 12 часов. Необходимо использовать только совместимые типы кабеля и гофры (например, ПВХ-гофра для кабеля ВВГнг-LS), чтобы избежать химического взаимодействия материалов.
Типичные ошибки при монтаже
Ошибки в электрике могут привести к коротким замыканиям или пожару, поэтому их недопустимо игнорировать.
- Прокладка кабеля без использования гофры (нарушение норм безопасности).
- Применение провода с сечением менее 1.5 мм² для освещения.
- Отсутствие заземления (третья жила кабеля).
- Чрезмерное перетягивание стяжек, приводящее к деформации изоляции.
- Ошибки в схеме подключения, приводящие к неправильной работе выключателей.
Из личного опыта: Однажды я разместил распределительную коробку прямо за местом крепления профиля. В итоге доступ к соединениям был закрыт. Теперь я всегда смещаю коробку на 10-15 см в сторону от основного каркаса.
Финансовые расчеты
Стоимость реализации проекта зависит от площади помещения и сложности схемы разводки. При самостоятельном монтаже основная статья расходов — это материалы.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы | 4000 | 4000 | 0 |
| Инструменты (аренда/покупка) | 1500 | 0 | -1500 |
| Работа по монтажу | 0 | 6000 | 6000 |
| 5500 | 10000 | 4500 |
Эксплуатация и обслуживание
После завершения монтажа и зашивки потолка рекомендуется проверить надежность контактов через год эксплуатации, так как из-за температурных колебаний винтовые клеммы могут ослабнуть. Замена светильников производится путем демонтажа плафона без повреждения ГКЛ. Срок службы кабеля ВВГнг-LS составляет до 30 лет. Начинать чистовую отделку (шпаклевку и покраску) можно сразу после установки листов и проверки электроники.
Другие способы организации освещения
В качестве альтернативы классической проводке можно рассмотреть беспроводные системы освещения на аккумуляторах или датчиках движения. Для интерьеров в стиле лофт применяется открытая проводка в металлических трубах, которая становится элементом декора. Также существуют специализированные кабельные трассы (кабель-каналы), которые монтируются на перекрытие до установки каркаса.
Ответы на часто задаваемые вопросы
Можно ли использовать ПВС вместо ВВГнг?
Нет, ПВС не предназначен для стационарной прокладки в стенах и потолках, так как его изоляция быстрее изнашивается и имеет другие показатели пожаробезопасности.
Нужна ли гофра в гипсокартонном потолке?
Да, гофра защищает кабель от механических повреждений острыми краями профилей и препятствует распространению огня.
Как выбрать сечение кабеля для освещения?
Для стандартных бытовых сетей освещения оптимальным считается сечение 1.5 мм².
Где лучше разместить распределительную коробку?
В доступном месте, обычно в верхней части стены или в потолке, но вне зон крепления профилей.
Можно ли менять схему после зашивки потолка?
Это крайне сложно, так как потребует разбора части гипсокартона. Все изменения вносятся до монтажа листов.
Чем соединять провода: скруткой или клеммами?
Только клеммниками. Скрутки запрещены нормами ПУЭ из-за высокого риска окисления и нагрева.
Как избежать провисания проводов?
Использовать стяжки каждые 40-60 см вдоль всего маршрута прокладки.
Сколько светильников можно повесить на одну линию?
Количество зависит от мощности ламп и сечения кабеля, но обычно на одну линию 1.5 мм² можно установить до 15-20 светодиодных светильников.
