Процесс разводки электрики в жилом помещении представляет собой сложную техническую задачу, требующую строгого соблюдения норм безопасности. Ошибки на этом этапе могут привести к короткому замыканию или возгоранию, поэтому электромонтаж для начинающих должен основываться на детальном изучении технических регламентов. Стоимость материалов для стандартной комнаты обычно начинается от 7-12 тысяч рублей, а время выполнения работ своими руками увеличивается в 2-3 раза по сравнению с профессиональным монтажом. Грамотный подход к планированию гарантирует надежную работу сети на десятилетия.
Базовые знания перед стартом
Перед началом работ необходимо разобраться в понятиях напряжения и тока. Основы электромонтажа включают обязательное знакомство с ПУЭ (правилами устройства электроустановок), где прописаны все государственные стандарты. Трезво оценить свои силы крайне важно, так как работа с электричеством сопряжена с риском для жизни. Обеспечить безопасность можно только при полном обесточивании сети и использовании сертифицированного защитного оборудования.

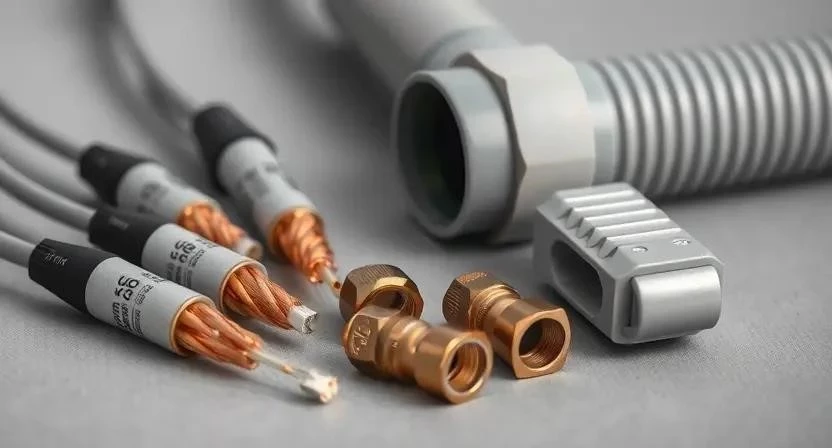

Перечень необходимых материалов для работы
Для качественного монтажа потребуется набор специализированных комплектующих, обеспечивающих изоляцию и защиту сети. Основной упор делается на использование негорючих материалов.
- Кабель ВВГнг (разного сечения);
- Подрозетники для установки в стену;
- Распределительные коробки;
- Автоматические выключатели;
- Устройства защитного отключения (УЗО);
- Гофрированная труба (ПВХ или ПНД);
- Дюбель-хомуты для крепления;
- Изолента и клеммники Wago.
| Материал | Расход на м2 (примерно) | Цена за ед. | |
|---|---|---|---|
| Кабель ВВГнг 3х2.5 | 3-4 м | 70 руб/м | 5600 руб |
| Кабель ВВГнг 3х1.5 | 2-3 м | 50 руб/м | 4000 руб |
| Гофра 20 мм | 3 м | 20 руб/м | 1200 руб |
| Подрозетник | 0.5 шт | 40 руб/шт | 400 руб |
| Автоматы/УЗО | — | 500 руб/шт | 3000 руб |

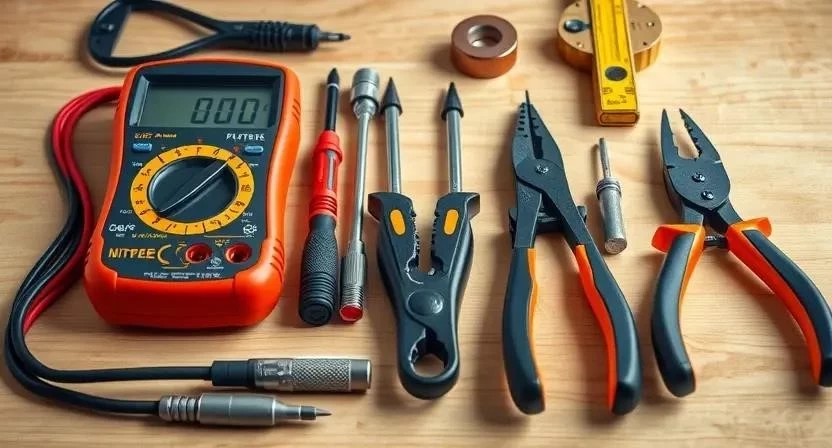

Инструментарий электрика
Правильный подбор оборудования ускоряет процесс и повышает качество соединений. Использование бытовых инструментов вместо специализированных часто ведет к повреждению изоляции кабеля.
- Перфоратор — для сверления отверстий;
- Штроборез — для создания каналов в стенах;
- Стриппер — для быстрой зачистки проводов;
- Мультиметр — для проверки напряжения и прозвонки;
- Индикаторная отвертка — для поиска фазы;
- Набор отверток — для монтажа механизмов;
- Пассатижи — для обрезки и сгибания проводов;
- Уровень — для ровной установки розеток.
| Инструмент | Назначение | Обязательно/Желательно | Ценовой диапазон |
|---|---|---|---|
| Перфоратор | Сверление бетона | Обязательно | 4000 — 15000 руб |
| Штроборез | Резка штроб | Желательно | 6000 — 20000 руб |
| Стриппер | Снятие изоляции | Желательно | 500 — 2000 руб |
| Мультиметр | Диагностика сети | Обязательно | 1000 — 5000 руб |
| Индикаторная отвертка | Поиск фазы | Обязательно | 200 — 600 руб |
Подготовка помещения
Очистка стен от мебели и текстиля является первым шагом к организации рабочего пространства. Пол и окна застилаются плотной защитной пленкой, чтобы строительная пыль не проникла в другие комнаты. Тщательное планирование расположения точек питания позволяет избежать лишнего расхода кабеля. Все лишние предметы выносятся из зоны работ для обеспечения свободного доступа к поверхностям.
Работа с поверхностями
Разметка трасс прокладки кабеля выполняется строго по вертикали и горизонтали. После этого следует штробление стен и сверление отверстий под подрозетники. Все каналы очищаются от пыли с помощью строительного пылесоса. Глубина штробы проверяется таким образом, чтобы кабель в гофре полностью скрывался в стене и не создавал бугров при штукатурке.
Пошаговая технология монтажа электрики
Реализация проекта проходит через последовательность строго определенных этапов. Из личного опыта: всегда закладывайте запас кабеля в каждой точке по 15-20 см, иначе при окончательном монтаже розеток может не хватить длины провода для удобного подключения.
- Составление схемы электросети (2-4 часа) — определение всех потребителей и групп.
- Разметка точек (3 часа) — перенос схемы на стены с помощью маркера.
- Штробление (6-10 часов) — создание каналов под кабель и отверстий.

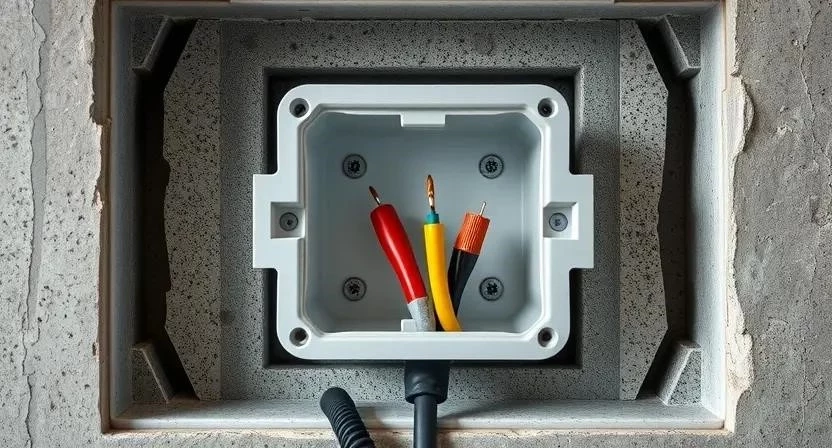

- Установка подрозетников (4 часа) — фиксация стаканов на гипсовый раствор.
- Прокладка кабеля в гофре (8-12 часов) — протяжка линий от щитка к точкам.
- Монтаж распределительных коробок (3 часа) — установка узлов соединения.
- Соединение проводов в коробках (5-8 часов) — использование клеммников Wago.

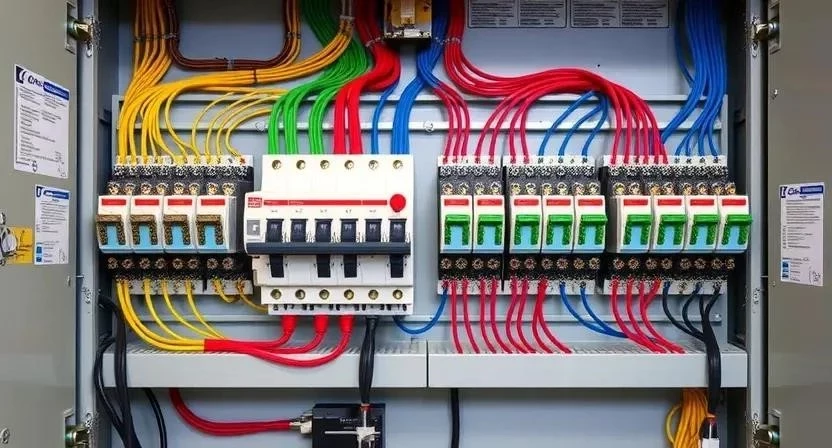

- Сборка электрощита (6 часов) — установка автоматов и УЗО.
- Установка розеток и выключателей (4 часа) — финальный монтаж механизмов.
- Тестирование системы (2 часа) — проверка напряжения и работы всех групп.
| Этап | Время | Особенности |
|---|---|---|
| Разметка | 3 ч | Соблюдение строгого угла 90° |
| Штробление | 8 ч | Использование пылесоса |
| Прокладка | 10 ч | Крепление каждые 50 см |
| Соединение | 6 ч | Отказ от скруток в пользу Wago |
| Тестирование | 2 ч | Проверка заземления |
Технические нюансы и правила
Правильный выбор сечения кабеля под нагрузку определяет долговечность сети. Из личного опыта: игнорирование радиуса изгиба провода при резких поворотах в штробе может привести к микротрещинам изоляции, что чревато коротким замыканием.
- Использовать сечение 2.5 мм2 для розеток и 1.5 мм2 для освещения.
- Соблюдать радиус изгиба кабеля не менее 5-6 его диаметров.
- Контролировать температурный режим при монтаже (не ниже +5°C).
- Проверять совместимость материалов (например, тип гофры и кабеля).
- Применять заземление для всех силовых розеток.
Типичные промахи при монтаже
Использование слишком тонкого кабеля для мощных приборов (стиральная машина, духовка) приводит к перегреву жил. Отсутствие заземления создает риск поражения током при поломке техники. Плохой контакт в соединениях вызывает искрение и оплавление изоляции. Из личного опыта: прокладка кабеля по диагонали стены кажется удобной, но в будущем при сверлении отверстия под полку вы с огромной вероятностью повредите провод.
Расчет стоимости электромонтажа
Затраты складываются из стоимости материалов и оплаты труда. При самостоятельном выполнении работ экономия существенна, но увеличивается время реализации.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы (20м2) | 12000 | 12000 | 0 |
| Работа по монтажу | 0 | 15000 | 15000 |
| Расходники (буры, диски) | 2000 | 0 (входит в работу) | -2000 |
| 14000 | 27000 | 13000 |
Эксплуатация после завершения
Регулярная проверка затяжки контактов в электрощите рекомендуется раз в год. Контроль работы УЗО с помощью кнопки «Тест» позволяет убедиться в исправности защиты. Срок службы современной изоляции кабеля ВВГнг составляет до 30 лет при соблюдении правил эксплуатации. Не допускайте перегрузки сети одним мощным удлинителем.
Альтернативные способы проводки
Открытая проводка в кабель-каналах применяется в помещениях с очень твердыми стенами, где штробление невозможно. Использование беспроводных выключателей позволяет добавить точки управления светом без прокладки новых кабелей. Модульные системы электромонтажа удобны в коммерческих помещениях для быстрой перепланировки рабочих зон.
Ответы на частые вопросы
Как выбрать автомат? Номинал подбирается по мощности нагрузки и сечению кабеля (например, 16А для 2.5 мм2).
Нужен ли медный кабель? Да, медь обладает лучшей проводимостью и гибкостью по сравнению с алюминием.
Можно ли соединять провода скруткой? Согласно ПУЭ, скрутка запрещена; следует использовать клеммники или пайку с изоляцией.
Что делать при коротком замыкании? Немедленно обесточить сеть через главный рубильник и найти место повреждения.
Как проверить фазу? С помощью индикаторной отвертки: при касании фазного провода лампочка в ручке загорится.
Зачем нужно УЗО? Оно защищает человека от поражения током, отключая сеть при утечке.
Какое сечение провода для розеток? Стандартно используется медный кабель сечением 2.5 мм2.
