Электрификация деревянного строения требует строгого соблюдения норм пожарной безопасности из-за высокой горючести материала стен и перекрытий. Сложность таких работ оценивается как высокая, а время выполнения может занять от нескольких дней до двух недель в зависимости от площади. Правильный монтаж электропроводки в деревянном доме своими руками позволяет избежать коротких замыканий и обеспечить долговечность сети.
Особенности подготовки к электромонтажу
Перед началом работ необходимо оценить уровень своих навыков, так как ошибки в электрике могут привести к пожару. Важно детально изучить ПУЭ (Правила устройства электроустановок) специально для деревянных построек. Приступать к монтажу следует после того, как дом прошел основной этап усадки, чтобы избежать деформации кабельных линий и разрыва соединений.
Подбор материалов для сети
Для обеспечения безопасности используется только негорючий кабель ВВГнг-LS, который не поддерживает горение и имеет низкое дымовыделение. Все линии должны быть защищены гофрированной трубой или металлорукавом. В распределительном щите обязательно устанавливаются автоматические выключатели и УЗО для защиты от утечек тока.
- Кабель ВВГнг-LS (разного сечения);
- Гофрированная труба ПВХ или ПНД;
- Подрозетники для дерева;
- Автоматические выключатели;
- Устройства защитного отключения (УЗО);
- Клеммники для соединений;
- Изолента качественная;
- Распределительный щиток;
- Медный провод для заземления.
Расчет количества материалов производится исходя из общей площади помещений и количества точек потребления.
| Материал | Расход на м2 (примерно) | Цена за ед. | |
|---|---|---|---|
| Кабель ВВГнг-LS 3х2.5 | 2.5 м | 80 руб/м | 10 000 руб |
| Гофрированная труба | 2.2 м | 25 руб/м | 2 750 руб |
| Подрозетник | 0.2 шт | 60 руб/шт | 600 руб |
| Автомат/УЗО | 0.1 шт | 450 руб/шт | 2 250 руб |
| Клеммники/расходники | — | 1 000 руб/компл | 1 000 руб |
Инструментарий для работы

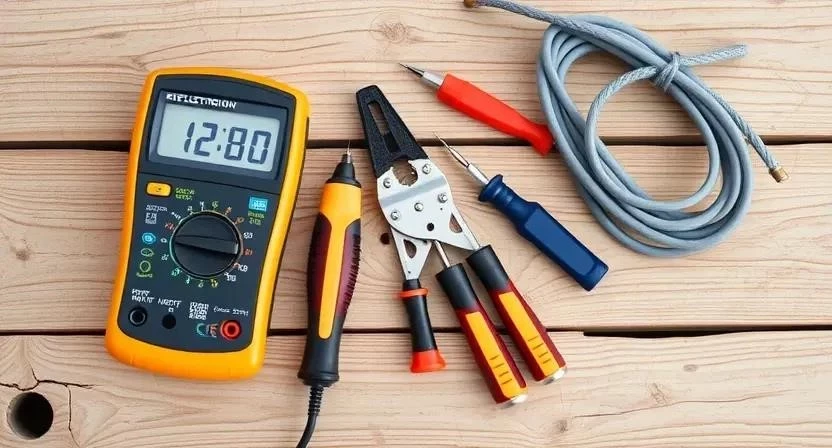

Для качественного монтажа потребуется специализированный набор инструментов. Стриппер необходим для быстрой зачистки изоляции без повреждения жил, а мультиметр — для проверки целостности цепей и поиска замыканий. Уровень используется для ровной установки розеток и щитка. При отсутствии дорогостоящего оборудования некоторые инструменты можно взять в аренду.
| Инструмент | Назначение | Обязательно/Желательно | Цена (ориентир) |
|---|---|---|---|
| Стриппер | Зачистка кабеля | Обязательно | 1 200 руб |
| Мультиметр | Проверка сети | Обязательно | 2 000 руб |
| Уровень | Выравнивание точек | Обязательно | 500 руб |
| Набор отверток | Монтаж контактов | Обязательно | 1 500 руб |
| Пассатижи/кусачки | Резка и гибка | Обязательно | 800 руб |
Организация рабочего пространства
Первым делом составляется план расположения всех точек: розеток, выключателей и светильников. Помещения полностью освобождаются от мебели и лишних вещей. Поверхности, которые не будут подвергаться монтажу, защищаются пленкой, после чего производится вынос строительного мусора.
Подготовка стен и разметка
Стены очищаются от пыли и загрязнений. На деревянных поверхностях размечаются трассы прокладки кабеля с соблюдением всех норм ПУЭ. Обязательно проверяется влажность дерева, так как слишком сырая древесина может привести к коррозии металлических элементов. В месте установки распределительного щита подготавливается ровная площадка.
Этапы проведения электромонтажных работ
Процесс установки сети выполняется строго последовательно. Из личного опыта: на этапе разметки я потратил лишний день, чтобы перепроверить все расстояния, и это спасло от переделки трех розеток, которые оказались слишком близко к плинтусу.
- Составление детальной схемы электросети.
- Установка распределительного щита в доступном месте.
- Монтаж заземляющего контура вокруг дома.
- Прокладка магистральных линий от щитка к комнатам.
- Монтаж кабеля в гофре или металлорубе для защиты от огня.
- Установка подрозетников в стены.

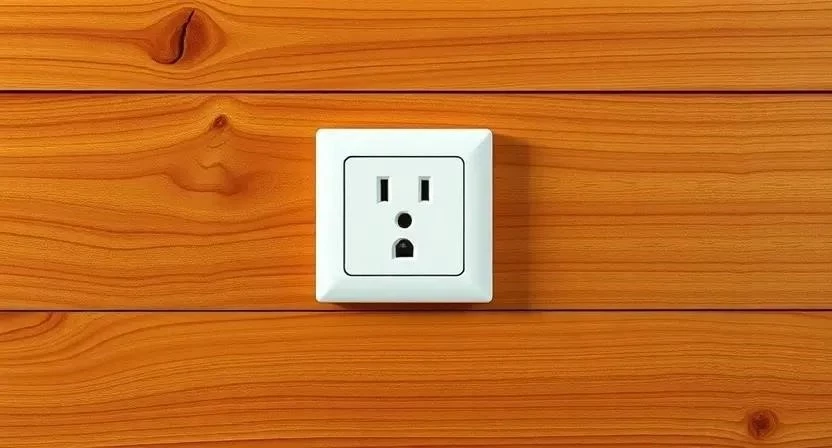

- Подключение розеток и выключателей.
- Монтаж и подключение осветительных приборов.

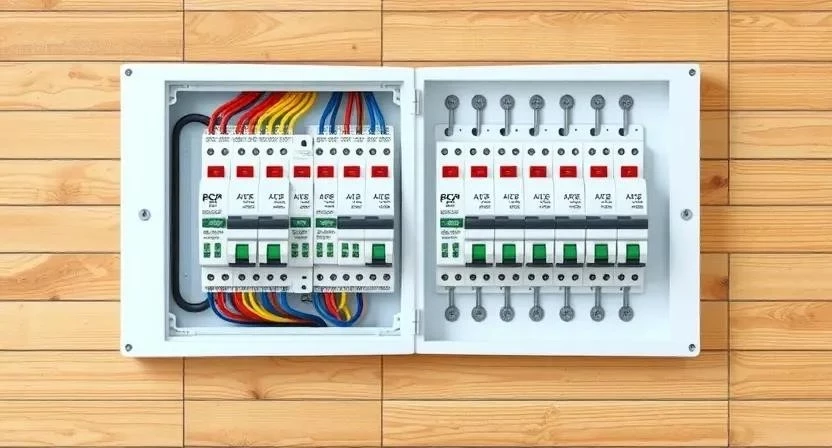

- Сборка и монтаж автоматики в щите.
- Проверка целостности всех цепей мультиметром.
- Тестовый запуск системы под нагрузкой.
- Маркировка каждого провода для удобства обслуживания.
Из личного опыта: обязательно маркируйте провода сразу при выходе из щитка. Однажды я забыл подписать линии в гофре, и поиск нужного кабеля занял несколько часов.
| Этап работ | Время выполнения | Особенности |
|---|---|---|
| Схема и разметка | 4-6 часов | Точный расчет точек |
| Монтаж щита и заземления | 8-10 часов | Глубокое забивание контура |

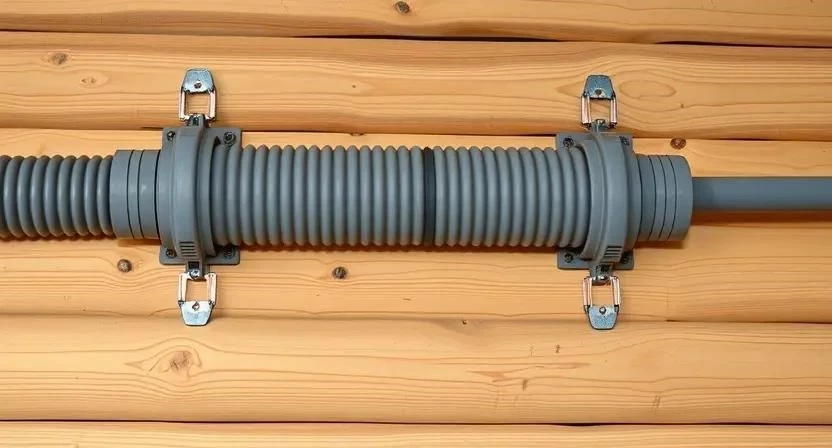

| Прокладка кабеля в гофре | 16-24 часа | Крепление каждые 40-50 см |
| Установка розеток/света | 8-12 часов | Проверка затяжки винтов |
| Пусконаладка и тесты | 4-6 часов | Замер напряжения |
Из личного опыта: при проверке целостности цепей я обнаружил микротрещину в изоляции кабеля, которую повредил саморез. Это подтверждает важность этапа тестирования до подачи напряжения.
Технические тонкости монтажа
При работе важно учитывать температурный режим помещения и возможную усадку сруба. В гофре следует оставлять небольшие зазоры (запасы кабеля) в местах соединений, чтобы при движении дерева провод не вырвало из клеммника. Особое внимание уделяется совместимости металлов и дерева — все металлические элементы должны быть изолированы или защищены от коррозии. Время высыхания используемых герметиков или мастик зависит от производителя и температуры воздуха.
Типичные промахи при установке
Многие новички допускают ошибки, которые могут стать критическими для безопасности дома.
- Прокладка кабеля без использования гофры или металлорукава.
- Выбор кабеля с неправильным сечением (слишком тонкий для мощных приборов).
- Полное отсутствие заземления или его неправильный монтаж.
- Перегрузка одной линии электропитания слишком большим количеством приборов.
- Ошибки в подключении УЗО, приводящие к ложным срабатываниям.
Финансовая сторона вопроса
Стоимость реализации проекта зависит от выбранных брендов материалов и сложности планировки.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы (эконом) | 15 000 | 15 000 | 0 |
| Материалы (премиум) | 30 000 | 30 000 | 0 |
| Работа по монтажу | 0 | 25 000 | 25 000 |
| Пусконаладка | 0 | 5 000 | 5 000 |
| 22 500 | 47 500 | 25 000 |
Сравнение брендов показывает, что ГОСТ-кабели стоят на 20-30% дороже ТУ-аналогов, но обладают гарантированной пожаробезопасностью.
Эксплуатация и обслуживание системы
После завершения монтажа необходимо раз в год проверять затяжку всех контактов в щитке и розетках, так как дерево «дышит», и соединения могут ослабнуть. Важно контролировать нагрузку на сеть, не используя большое количество тройников. Срок службы качественного кабеля ВВГнг-LS составляет до 30 лет при соблюдении правил эксплуатации.
Варианты исполнения проводки
В зависимости от эстетических требований и бюджета выбирается тип прокладки кабеля.
- Открытая проводка в гофре (максимальная безопасность и доступность).
- Скрытая проводка в штробах (требует защиты кабеля, сложнее в монтаже).
- Использование металлорукава вместо гофры (повышенная защита от грызунов).
- Беспроводные решения для дополнительного освещения.
- Прокладка кабеля в специальных кабель-каналах.
- Монтаж в полостях между брусом (с соблюдением норм).
- Комбинированный метод (скрытая в стенах, открытая в подвале).
Ответы на популярные вопросы
Какой кабель выбрать? Рекомендуется использовать только ВВГнг-LS с медными жилами. Сечение 2.5 мм2 — для розеток, 1.5 мм2 — для освещения.
Можно ли штробить брус? Штробление бруса допустимо, но оно ослабляет конструкцию, поэтому глубина штробы не должна превышать 1/3 толщины стены, а кабель обязательно должен быть в гофре.
Как защитить проводку от грызунов? Наилучшим решением является использование металлорукава или гофры из ПНД с повышенной плотностью.
Зачем нужно УЗО в деревянном доме? УЗО мгновенно отключает питание при утечке тока, что предотвращает поражение человека электричеством и снижает риск возгорания.
Как выбрать автомат? Номинал автомата подбирается под сечение кабеля и мощность приборов: обычно 16А для розеток и 10А для освещения.
