Лучшие диммеры для светодиодных ламп на 2021 год

Дистанционные модели

Регулирование и управление при подключении такого типа прибора осуществляется при помощи специального дистанционного пульта, который входит в комплект с самим переключателем. Контроль над лентой осуществляется при помощи радиосигнала или инфракрасного излучения. Но те модели, которые поддерживают управление радиосигналом стоят намного дороже, пульт позволяет регулировать освещение даже тогда, когда пользователь находится за пределами помещения.

Ecola 48Вт/12В, 96Вт/24В ИК

Модель данного регулятора является инфракрасной и дает возможность владельцам самостоятельно выбирать степень яркости и выбирать режим свечения монохромных плат, для удобства управления прилагается пульт. Сигнал поступает за счет инфракрасных лучей, которые исходят из пульта к приемнику. Максимальная нагрузка данной модели регулятора равна 4Ф на один канал, LED — лента подсоединяется к световому регулятору через специально предназначенный для этого штекерный разъем. Прибор подойдет как для монохромных, так и одноцветных лент.

~~Ecola 48Вт/12В, 96Вт/24В ИК~~
Достоинства:

дистанционное управление;
функциональность;
цена очень низкая;
легко монтируется.

Недостатки:

так как устройство работает от пульта с инфракрасным излучением, радиус действия у него небольшой.

APEYRON 300/600 ВТ 12/24В IP20 с пультом

Данная модель подходит для одноцветных плат, регулирование осуществляется при помощи радиочастот, исходящих от дистанционного пульта. Среди ряда функции можно выделить такие как включение, выключение, регулировка яркости, поддерживается ночной режим и режим задержки включения.

~~APEYRON 300/600 ВТ 12/24В IP20 с пультом~~
Достоинства:

наличие различных функций;
качество самой конструкции;
небольшой вес.

Недостатки:

подойдет только для лент, имеющих один цвет;
высокая цена.

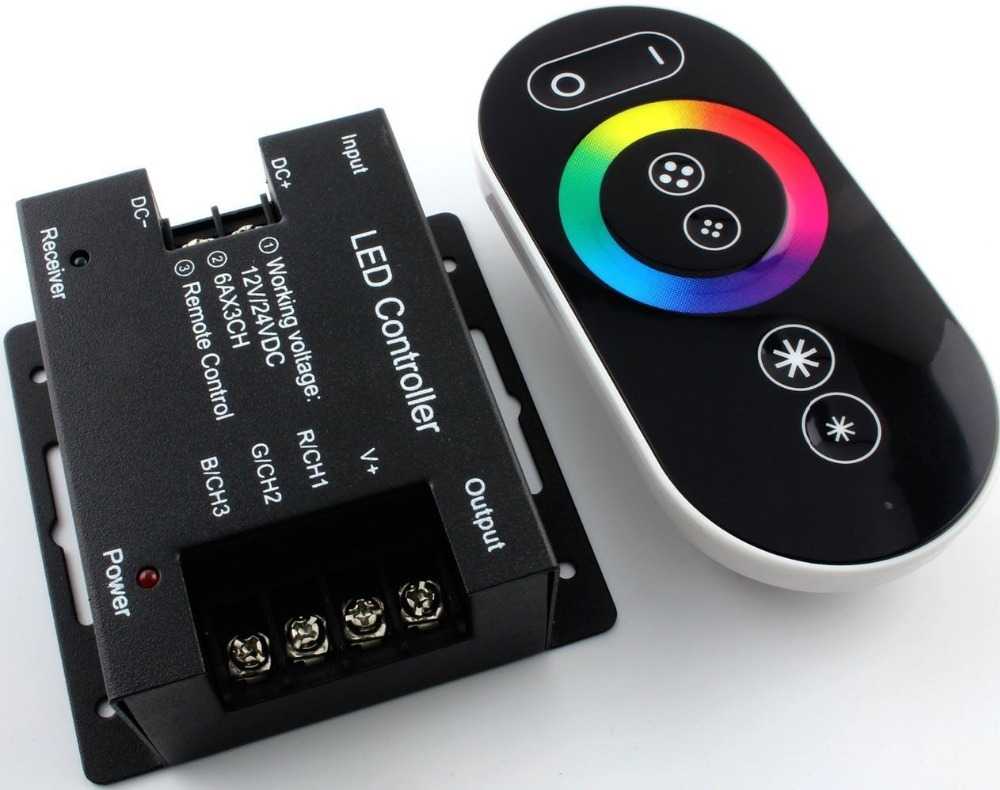

Arlight LN-RF6B-Sens Black (12-24V, 3x8A) 023375

Прекрасная модель регулятора с пультом радиоуправления, имеющим 6 кнопок и сенсорное кольцо для управления. Переключатель прекрасно подойдет для многоцветных лент RGB светодиодами и позволит создать множество различных световых оттенков. Диммер имеет 10 разных программ, которые могут быть установлены со следующей друг за другом сменой цветов. Одним их преимуществ прибора являет то, что его корпус выполнен из металла улучшающего тепловой обмен и не позволяющего перегреваться механизму, а также выступает в качестве хорошей защиты внутренних частей от повреждений. При помощи пульта возможно настроить скорость смены оттенков.

~~Arlight LN-RF6B-Sens Black (12-24V, 3x8A) 023375~~
Достоинства:

металлический корпус
все действия осуществляются при помощи пульта с сенсорным кольцом
функциональность.

Недостатки:

цена.

LN-RF8B (5-24V, 80-384W, ПДУ сенсор 2.4G)

Одна из популярных среди потребителей моделей диммера, имеет высокие показатели мощности(16А). Справляется со всеми системами освещения, оснащена дополнительными усиленными клеймами в комплект также входит сенсорный пульт управления. Конструкция монтируется накладным способом. Возможно управлять сразу четырьмя зонами.

~~LN-RF8B (5-24V, 80-384W, ПДУ сенсор 2.4G)~~
Достоинства:

дистанционное управление сенсорное;
высокие показатели мощности;
позволяет контролировать сразу четыре зоны.

Недостатки:

размеры довольно большие;
цена.

Как изготовить диммер для ламп накаливания самостоятельно?

Недостатка в предложении этих приборов нет. Тем не менее, всегда существует категория домашних умельцев, стремящихся все без исключения сделать самостоятельно. К этому может подвигнуть и достаточно высокая стоимость диммеров заводского изготовления.

А своими руками изготовить прибор для регулировки мощности свечения лампы – не столь сложно. В начале публикации уже приводилась принципиальная схема с минимальным набором элементов. Однако, у нее есть серьёзные недостатки, выражающиеся в слишком «острых зубьях» вырезаемых из синусоиды импульсов. То есть каждое включение питания на лампу (100 раз-в секунду) следует резкий скачок напряжения. Это негативно сказывается на долговечности источника света – лампы быстро выходят из строя.

Потому такую схему следует немного усложнить. Но, действительно, совсем чуть-чуть, добавив буквально пару простейших элементов только для сглаживания этих самых «острых краев» выходных импульсов.

Схема приобретает следующий вид:

Улучшенная схема несложного в сборке диммера для ламп накаливания

Разбираемся с деталировкой

Обозначение на схеме	Иллюстрация	Элемент схемы, допустимые аналоги
VS1		Симистор ВТ137 600Е. Возможна замена на ВТ134, ВТ136, ВТ138, КУ208Г, MAC8S, MAC212-2. Обязательно уточняйте в справочниках расположение выходов, так как у разных элементов оно может различаться. Если планируется нагрузка 150 Вт и выше, необходима установка радиатора.
VS2		Динистр DB3. Допустимые замены — DB3, DC34, HT32, HT34, HT40, КН102.
R1		Удобный пользователю компактный переменный резистор (потенциометр) сопротивлением 500 кОм, желательно – с функцией выключения цепи.
R2		Резистор 4.7÷10 кОм, 0,5÷2 Вт
C1		Неполярный конденсатор 0,1÷0,22 мкФ, напряжение 400 В.
С2		Неполярный конденсатор 22÷100 нФ, напряжение 100 ÷ 300 В.

Собрать такую схему можно на обычной универсальной монтажной панели. Или же, при желании, изготовить печатную плату. Схема несложна, и ошибиться в ней будет сложно.

В собранном виде это может получиться примерно так

Еще проще будет собрать диммер, если применить готовый фазовый регулятор мощности ГРН-1-220. Здесь вообще остаётся только дополнить схему переменным резистором.

Схема диммера с фазовым регулятором мощности ГРН-1-220

DA1 – интегральный регулятор ГРН-1-220

R1 – переменный резистор 330 кОм

ЕL1 – подключенная нагрузка мощностью до 400 Вт.

Такая схема отличается высокой устойчивостью к внешней температуре – в диапазоне от -40 до +70 ℃. Если нагрузка не превышает 250 Вт, можно на ГРН даже не установить радиатор.

Диапазон изменения выходного напряжения – от 0 до 97%.

Ограничения – работа такого диммера не допускает подключения емкостной нагрузки. А вот для любой резистивной и для управления коллекторными двигателями в самый раз.

В случае, когда требуется подключение более высокой мощности нагрузки, свыше 400 Вт, схему можно несколько видоизменить. ГРН в такой схеме не пропускает ток нагрузки через себя, а становится «генератором» подачи управляющего напряжения на симистор VS1.

Схема для подключения нагрузки мощностью свыше 400 Вт

В схему добавлено всего два элемента:

VS1 – симистор ТС122-25, ТС132-40 и другие.

R2 – резистор 100 Ом

По сути, мощность подключаемой нагрузки особо не ограничивается, и зависит только от допустимых параметров тока, протекающего через симистор при его открытом положении. А он – немаленький: вторая группа цифр в маркировке этой серии симисторов как раз и показывает величину прямого тока.

* * * * * * *

Завершим публикацию видеосюжетом, в котором его автор делится своим опытом самостоятельного изготовления диммера. Схема схожая с той, что рассматривалась выше, но дополнена еще и светодиодным индикатором работы.

Правила выбора оптимального варианта

Покупатели могут приобрести два вида светодиодных лент, так называемую монохромную, то есть одноцветную, или трехцветную RGB. В последнем случае все цвета можно подключать по отдельности, смешивать, получать различные эффекты.

Диммеры могут быть различных размеров, мощности, что позволяет заинтересованному человеку выбрать нужное изделие для любой светодиодной полоски

И будущему владельцу следует знать, что для управления многоцветной лентой понадобится приобрести специальный RGB-контроллер. Так как возможностей регулятора для полноценного контроля такого источника света недостаточно.

Кроме того, нужно внимательно отнестись к техническим параметрам приспособления. Поскольку мощность любого управляющего устройства должна превышать аналогичный показатель самой светодиодной ленты, необходимо учитывать такую особенность еще до покупки.

Причем варианты могут быть следующими:

Если владелец помещения не планирует больше увеличивать длину светодиодной ленты, а, следовательно, и ее мощность, то эта характеристика у диммера должна быть выше на 20-30% и это как минимум, а лучше всего вполовину. Что поможет продлить срок службы регулятору, исключив возможность быстрого износа с последующей поломкой.
Если планируется увеличение мощности светодиодной ленты, то прибор необходимо приобретать с учетом этого. Или позже снова придется тратиться на приобретение нового регулятора. Причем запас мощности должен исчисляться с учетом положенных 20-50% для запаса.

Когда потенциальный покупатель неправильно рассчитает мощность, то приспособление не сможет выполнять свои функции, поэтому просто не включится. И это при самом благоприятном исходе, так как нередко случается так, что перегрузка приводит к мгновенному выходу со строя.

Монтаж любого типа регулятора отличается простотой, поэтому в ряде случаев пользователь будет в силах такую процедуру выполнить самостоятельно

Кроме того важно определиться с типом управления. Любой из них (механический, электронный, дистанционный) является надежным и позволит человеку эффективно выполнять манипуляции с яркостью полоски светодиодов. Поэтому все будет зависеть от того, сколько человек готов заплатить

Если он решит сэкономить, тогда оптимальным решением станет наиболее доступная модель с механическим типом управления

Поэтому все будет зависеть от того, сколько человек готов заплатить. Если он решит сэкономить, тогда оптимальным решением станет наиболее доступная модель с механическим типом управления.

Когда в распоряжении будущего пользователя средств больше, тогда следует отдать предпочтение устройству с приложенным дистанционным пультом. Так как он повышает комфортность, что является значительным преимуществом.

Кроме того, при выборе не стоит экономить на качестве диммера, он должен быть только от известного производителя. Которыми являются компании Osram, Gauss, Philips, ряд других.

Если все же возникнет желание снизить расходы и приобрести китайское изделие, то стоит вспомнить, что такая покупка может обернуться головной болью, потерей части работоспособности и рядом других проблем со здоровьем. Остальные особенности при выборе не столь важны и все зависит только от личных предпочтений.

Желающие собрать диммер своими руками на нашем сайте получат подробное руководство. Рекомендуем ознакомиться с весьма полезной статьей.

Совместимость

Регуляторы света с LED-лампами могут работать как легко и без особых сложностей, так и конфликтовать с ними

Всегда очень важно выбрать правильный диммер для работы с лампами, чтобы не возникло никаких неполадок в использовании света и электроэнергии

Для начала стоит затронуть проблемы, которые могут возникнуть при несовместимости регулировщиков света с LED-лампами. Очень часто покупатели отдают предпочтение более дешевым диммерам, которые обычно предназначены только лишь для «старых» ламп накаливания. Такие приборы довольно-таки просты по устройству, но со светодиодными лампами не все так просто, из-за этого может возникнуть ряд проблем при установке неподходящего регулятора света.

Во-первых, лампа может совсем перестать включаться и выключаться. Во-вторых, она может гореть лишь на максимальной яркости, игнорируя работу диммера, который должен регулировать уровень освещения. В-третьих, светодиодная лампа может начать периодически мерцать или издавать лишние звуки вроде гула. Иногда все эти проблемы проявляются либо не сразу, либо лишь очень редко, но такое положение дел может запросто вывести из строя и диммер, и лампу-LED.

Правильно выбрать регулятор света и знать, какие из них подходят лампам со светодиодами не слишком сложно, но очень полезно и важно. Для начала всегда следует посмотреть на те обозначения, которые нанесены на упаковку лампы

Те модели, которые способны диммироваться, всегда будут подписаны определенным образом. Такие виды ламп можно покупать, не опасаясь проблем в дальнейшем.

Также стоит отметить, что так называемые «умные» (или «смарт») лампочки совершенно неприспособлены к работе с диммированием, и при попытке проделать данный процесс могут возникнуть непоправимые неполадки. Ну, и наконец, если при попытке диммирования лампа стала выходить из строя и работать нерационально, лучше всегда сразу же завершить подобный эксперимент.

В чем различия диммеров?

Если вы собрались использовать выключатель с регулировкой яркости, сперва нужно узнать какие они бывают. И вообще все ли светодиодные лампы можно диммировать?

Диммеры различаются по следующим критериям:

По типу монтажа;
по исполнению и способу управления;
по способу регулирования.

Давайте разберемся по подробнее с каждым из них.

По типу монтажа

Для наружного монтажа – накладной выключатель с диммером для светодиодных ламп. Для установки такого прибора не нужно высверливать в стене нишу, он просто крепится сверху на стену. Очень удобно использовать в тех случаях, когда интерьер не в приоритете или проложена наружная проводка.

Для внутреннего монтажа – отлично впишутся в любой интерьер, как например этот.

Для монтажа на DIN рейку весьма специфичны и сперва может показаться, что они не практичны. Однако этот регулятор освещения для светодиодных ламп работает с пультом дистанционного управления, при этом спрятан от посторонних глаз в электрощите.

По исполнению

По исполнению регулятор света для светодиодных и ламп накаливания может быть:

Поворотным;
поворотно-нажимного типа;
кнопочным;
сенсорным;

Поворотный – один из самых простых вариантов регулятора яркости светодиодной лампы, выглядит незатейливо обладает простейшим функционалом.

Поворотно-нажимной выглядит практически также, как и поворотный. Благодаря своей конструкции, при нажатии на него зажигается свет с такой яркостью, какая была установлена при последнем включении.

Кнопочный регулятор для светодиодного освещения выглядит уже более технологично и органично впишется в современную квартиру. Как например этот выключатель с регулятором яркости для светодиодных ламп.

Сенсорные модели и вовсе могут быть совершенно различны – начиная от светящихся кружочков, заканчивая ровными одноцветными панелями для регулировки напряжения светодиодных ламп.

По способу регулировки

Диммеры бывают разные не только по их исполнению, но и по принципу работы. Это касается именно диммеров переменного тока.

Первый тип диммеров более распространённый и дешевый, по причине простоты своей схемы – это диммер с отсечкой по переднему фронту (англ. leading edge). Немного дальше будет подробно рассмотрен его принцип работы и схема, для сравнения взгляните на вид напряжения на выходе такого регулятора.

По графику видно, что на нагрузку подается остаток полуволны, а её начало срезается. Из-за характера включения нагрузки, в электросетях наводятся помехи, что мешает работе телевизоров и других устройство. На лампу подаётся напряжение установленной амплитуды, а затем оно затухает, когда синусоида переходит через ноль.

Можно ли использовать leading edge диммер для диодных ламп? Можно. Светодиодные лампы с диммером этого типа будут хорошо поддаваться регулировке, только если они изначально для этого созданы. Об этом свидетельствуют символы на её упаковке. Они еще называются «диммируемые».

Второй тип работает иначе, создает меньше помех и лучше работает с разными лампочками – это диммер с отсечкой по заднему фронту (англ. falling edge).

Регулировка светодиодных ламп с диммерами такого типа происходит лучше, а его конструкция лучше поддерживает недиммируемые источники света. Единственный недостаток – эти лампы могут регулировать свою яркость не с «нуля», а в определенном диапазоне. При этом диммируемые светодиодные лампы – просто великолепно регулируются.

Отдельное слово можно сказать о готовых светодиодных светильниках с регулировкой яркости. Это отдельный класс осветительных устройств, которые не нуждаются в установке дополнительных регуляторов, а имеют его в своей конструкции. Их регулировки производятся с помощью кнопок на корпусе или с пульта.

Поворотный

Правильный подбор и установка регулятора значительно увеличат срок его службы. Поворотный вариант исполнения имеет вращающуюся ручку, которая при установке в крайнее левое положение отключает освещение. Постепенный поворот ручки вправо увеличивает яркость лампы.

Клавишный

Основные компоненты вариатора: триак, узел формирования импульса, диак (динистор). Клавишный вариант исполнения внешним видом очень напоминает обычные двухклавишные выключатели. Посредством клавиш осуществляется включение и отключение осветительного прибора, а также регулируется мощность освещения.

Поворотно-нажимной

Дополнительные части вариатора: резисторы и конденсаторы. Поворотно — нажимной вариант исполнения имеет принцип действия, аналогичный поворотному устройству, но для включения системы освещения требуется немного «утапливать» ручку.

Критерии выбора

В 21 веке опасно просто прийти в магазин и купить первый попавшийся продукт

Важно уделить внимание некоторым техническим параметрам и производителю. Так эксплуатация не вызовет головных болей и человек купит надежный и долговечный товар

Главное, на что рекомендуют обращать внимание электрики, – совместимость регулятора с лампами пользователя. К сожалению, на рынке нередко встречаются люди, которые пренебрегают этим советом, в результате они получают диммер, который служит отличным украшением, но функциональных особенностей у него нет

Важно знать, что для каждого типа ламп, подбираются соответствующие регуляторы. Второй пункт – мощность

В магазине представлены десятки производителей, которые способны работать с лампами от 300 до 1000 Вт. Но если человек не попадает в такой диапазон, то придется заплатить больше за более дорогостоящие модели, которые способны работать с 3000 Вт. Конечно, таких представителей тяжело найти в каждом магазине, чаще всего их заказывают в интернет-маркетах. Также не рекомендуется покупать дешевый китайские регуляторы от малоизвестных фирм, потому что они быстро выходят из строя, особенно при эксплуатации с большой мощностью

Второй пункт – мощность. В магазине представлены десятки производителей, которые способны работать с лампами от 300 до 1000 Вт. Но если человек не попадает в такой диапазон, то придется заплатить больше за более дорогостоящие модели, которые способны работать с 3000 Вт. Конечно, таких представителей тяжело найти в каждом магазине, чаще всего их заказывают в интернет-маркетах. Также не рекомендуется покупать дешевый китайские регуляторы от малоизвестных фирм, потому что они быстро выходят из строя, особенно при эксплуатации с большой мощностью.

Внешний вид имеет значение

Лучше подобрать красиво оформленный продукт, который не будет привлекать внимание посторонних, а просто впишется интерьер. Кроме того, важную роль играет удобство

Отличный диммер тот, который не вызывает вопросов в управлении. Если владелец не разбирается в современных технологиях и сенсор ему не привычен, то лучше приобрести обычные кнопочные и поворотные изделия. По функциональности они ни чем не отличаются от новых, однако человеку будет легче им управлять, а это главное.

Бренд поможет найти качественный продукт, лучше довериться популярному у покупателей изделию, чем менять китайские аналоги два раза в полгода. Такие приборы хорошо зарекомендовали себя на рынке и обладают отзывами реальных покупателей, а не накрученных с целью привлечения большего числа потребителей. Кроме того, большая часть известных компаний выпускает диммеры на любой случай. Поэтому владельцу не составит труда прийти в магазин и взять качественное устройство. Для расчета мощности понадобится минимум арифметических знаний, главное — знать про мощность каждой лампочки. Если человек использует 10 ламп по 12 Вт, то общая мощность составит 120 Вт. К полученному значению стоит добавить 20%, чтобы устройство выдержало незначительные перегрузки, которые часто встречаются в удаленных регионах и областях. Такое решение повысит безопасность эксплуатации.

Большая часть покупателей, которые раз установили диммер у себя в квартире нисколько не жалеют о покупке, так как это удобное оснащение. Также он позволяет сэкономить электрическую энергию и настроить нужную атмосферу за пару нажатий. Свет больше не вызовет утомляемости глаз при чтении и не засветит экран телевизора при просмотре фильма. Изделие играет важную роль при организации праздников, потому что осветит стол с максимальной яркостью, что придаст комнате королевский вид.

Диммируемые светодиодные лампы и типы диммеров для них

Диммируемый светодиодный источник света.

Диммируемые светодиодные лампы, работающие от переменного напряжения 220 В

К сожалению, не все светодиодные лампы подлежат светорегулировке. Не предназначенный для этой цели источник света не будет изменять яркость. Это происходит из-за того, что в конструкции LED-элемента содержится драйвер. Его задача — переводить переменное напряжение в постоянное и поддерживать стабильность электрических характеристик. И при любом отклонении от требуемых параметров напряжения драйвер все равно их подгонит до оптимальных значений. Попытка уменьшить яркость приведет к морганию или поломке светильника.

Лучше всего выбирать специальные диммируемые лампы. В конструкцию их драйвера входит дополнительная схема, которая обеспечивает работу светодиодов при уменьшении или увеличении яркости. Они стоят дороже, но будут исправно работать.

Чтобы узнать, совместима ли конкретная лампа с диммером, достаточно взглянуть на упаковку. Чаще всего изготовитель пишет слово dimmable/диммируемая или пункт “возможна регулировка яркости”. Встречается и графическое изображение: специальный значок .

При выборе источника света полезной станет консультация грамотного продавца-консультанта.

Для LED-ламп требуются особый регулятор освещенности. Светодиодный диммер 220 В не просто уменьшает напряжение. Он использует достаточно сложный механизм широтно-полюсной модуляции. В результате ток подается короткими импульсами с длинными паузами. Такая модуляция повторяется до ста раз за секунду.

Существует два вида регуляторов, использующих такой механизм. Первый тип проще и дешевле. Это диммер с отсечкой по переднему фронту.

Характеристика напряжения с отсечкой по переднему фронту.

Светорегуляторы такого типа совместимы только с димируемыми LED-лампами. В них производитель изначально заложил такую функцию.

Кроме того из-за характера импульсной кривой в электросети создаются помехи, которые будут мешать работе бытовой техники (телевизора и др.). Этого недостатка лишены диммеры второго типа – с отсечкой по заднему фронту.

Характеристика напряжения с отсечкой по заднему фронту

С таким светорегулятором работают даже недиммируемые лампы, но в только в определенном диапазоне яркости. Погасить «в ноль» удастся только специальные диммируемые светодиодные источники света.

Диммер, работающий с отсечкой по заднему фронту, универсальнее и дороже.

Диммируемые светодиодные лампы, работающие на постоянном напряжении

Кроме LED-ламп, работающих на переменном напряжении 220 В, производятся источники света, использующие постоянное напряжение: 4 и 12 В. 4-вольтовые лампочки используются в основном в качестве индикаторов и редко требуют регулировки. А вот 12-вольтовые источники света часто применяют для реализации точечной декоративной подсветки, в автомобилях или светодиодной ленте. Такие лампы управляются устройствами попроще.

Диммеры, регулирующие 12 В лампы

Светорегулятор для LED-ленты

Светорегулировка источников света с напряжением 12 Вольт постоянного тока производится при помощи регулятора с широтно-импульсной модуляцией (ШИМ). Диммер 12 В плавно изменяет напряжение, которое подается на светодиодную ленту. На амплитуду тока он не влияет.

Характеристика широтно-импульсной модуляции

Диммер для трехцветных светодиодных лент (красный-зеленый-синий) имеют три канала управления. Таким образом можно регулировать изменение яркости каждого цвета отдельно. Также можно изменять скорость смены цветов.

Собираем диммер своими руками

Схема на симисторах:

В этой схеме задающий генератор построен на двух симисторах, триаке VS1 и диаке VS2. После включения схемы конденсаторы начинают заряжаться через резисторную цепочку. Когда напряжение на конденсаторе достигает напряжения открытия симистора, через них начинает течь ток, а конденсатор разряжается

Чем меньше сопротивление резистора, тем быстрее заряжается конденсатор, тем меньше скважнось импульсов

Изменение сопротивления переменного резистора регулирует глубину стробирования в широком диапазоне. Такую схему можно использовать не только для светодиодов, но и для любой сетевой нагрузки.

Схема подключения к сети переменного тока:

Диммер на микросхеме N555

Микросхема N555 представляет собой аналогово-цифровой таймер. Важнейшее ее преимущество – способность работать в большом диапазоне питающего напряжения. Обыкновенные микросхемы с TTL логикой работают от 5В, а логическая единица у них – 2,4В. КМОП серии более высоковольтные.

Но схема генератора с возможностью изменения скважности получается достаточно громоздкая. Так же у микросхем со стандартной логикой повышение частоты уменьшает напряжение выходного сигнала, что не даёт возможность коммутировать мощные полевые транзисторы и подходит лишь для небольших по мощности нагрузок

Таймер на микросхеме N555 идеально подходит для шим-контроллеров, поскольку одновременно позволяет регулировать и частоту, и скважность импульсов

Напряжение на выходе составляет около 70% напряжения питания, за счёт чего ей можно управлять даже мосфетовскими полевыми транзисторами с током до 9А

Таймер на микросхеме N555 идеально подходит для шим-контроллеров, поскольку одновременно позволяет регулировать и частоту, и скважность импульсов. Напряжение на выходе составляет около 70% напряжения питания, за счёт чего ей можно управлять даже мосфетовскими полевыми транзисторами с током до 9А

При крайне низкой стоимости используемых деталей затраты на сборку составят 40-50 рублей

При крайне низкой стоимости используемых деталей затраты на сборку составят 40-50 рублей.

А эта схема позволит управлять нагрузкой на 220В с мощностью до 30 Вт:

Микросхему ICEA2A после небольшой доработки можно безболезненно заменить менее дефицитной N555. Затруднение может вызвать необходимость самостоятельной намотки трансформатора. Мотать обмотки можно на обычном Ш-образном каркасе от старого перегоревшего трансформатора на 50-100Вт. Первая обмотка — 100 витков эмалированного провода диаметр 0.224мм. Вторая обмотка — 34 витка проводом 0.75мм (площадь сечения допустимо уменьшить до 0.5мм), третья обмотка – 8 витков проводом 0.224 – 0.3мм.

Диммер на тиристорах и динисторах

Светодиодный диммер 220В с нагрузкой до 2А:

Это двухмостовая полуволновая схема состоит их двух зеркальных каскадов. Каждая полуволна напряжения проходит через свою цепочку тиристор-динистор

Глубина скважности регулируется переменным резистором и конденсатором

При достижении определённого заряда на конденсаторе он открывает динистор, через который течёт ток на управляющий тиристор. При смене полярности полуволны процесс повторяется во второй цепочке.

Диммер для светодиодной ленты

Схема диммера для светодиодной ленты на интегральном стабилизаторе серии КРЕН.

В классической схеме подключения стабилизатора напряжения, значение стабилизации задается резистором, подключённым к управляющему входу. Добавление в схему конденсатора С2 и переменного резистора превращает стабилизатор в некое подобие компаратора.

Преимущество схемы в том, что она совмещает сразу и драйвер питания и диммер, поэтому подключение не требует дополнительных цепей. Недостаток – при большом количестве светодиодов на стабилизаторе будет значительное тепловыделение, что требует установки мощного радиатора.

Как подключить диммер к светодиодной ленте зависит от задач диммирования. Подключение перед драйвером питания светодиодов позволит регулировать только общую освещённость, а если собрать несколько диммеров для светодиода своими руками и установить их на каждый участок светодиодной ленты уже после блока питания, появится возможность регулировать зональное освещение.

Выводы и дополнительные рекомендации

С учетом перечисленных выше технических возможностей следует точно определить следующие параметры будущего проекта:

напряжение питания и потребляемую мощность;
необходимость дистанционного управления (местного или через сеть Интернет);
места установки источников света и блоков электроники.

Приобретать диммируемые современные светодиодные лампы и устройства управления удобно в одном специализированном магазине. У квалифицированных консультантов можно получить необходимую информационную поддержку. Следует не забывать об эстетических параметрах изделий. Источники света и видимые части регуляторов создают в разных вариантах дизайна. Поэтому подобрать их в соответствии с конкретным стилем интерьера будет не трудно.
