Монтаж электропроводки в жилом помещении сопряжен с высоким риском поражения током при нарушении регламентов. Ошибки в расчетах или пренебрежение защитой приводят к коротким замыканиям и пожарам. Среднее время базовой замены розетки занимает 30 минут, но тщательная подготовка к безопасности требует большего внимания. Соблюдение правил, обеспечивающих безопасность при работе с электричеством, является единственным способом исключить несчастные случаи.
Сначала следует оценить сложность предстоящих задач. Базовые навыки должны включать понимание разницы между фазой и нулем, знание параметров напряжения 220 вольт и умение пользоваться схемой распределительного щита. Расчет времени выполнения работ зависит от объема: замена одного выключателя займет около часа с учетом всех проверок. Оптимальным временем для проведения электромонтажа считается светлое время суток, когда в случае аварии доступна экстренная помощь.
Для качественной изоляции и монтажа потребуется определенный набор расходников. Важно выбирать материалы, соответствующие ГОСТу и ПУЭ, чтобы избежать перегрева кабеля. Расход материалов рассчитывается исходя из длины трассы и количества точек подключения.
- Изолента ПВХ (в рулонах по 20 м);
- Термоусадочные трубки разного диаметра;
- Клеммники WAGO или винтовые зажимы;
- Гофрированная труба (ПВХ или ПНД);
- Медный кабель ВВГнг-LS;
- Кабельные стяжки нейлоновые;
- Маркировочные бирки для проводов;
- Диэлектрический герметик.
| Наименование | Расход (на 1 точку) | Средняя цена | Назначение |
|---|---|---|---|
| Изолента | 0.5 м | 150 руб/рулон | Дополнительная изоляция |
| Клеммник | 2-3 шт | 40 руб/шт | Соединение жил |
| Гофра | 2-3 м | 25 руб/м | Защита кабеля |
| Термоусадка | 5-10 см | 10 руб/см | Герметизация стыков |
| Кабель ВВГнг | 3-5 м | 80 руб/м | Передача тока |

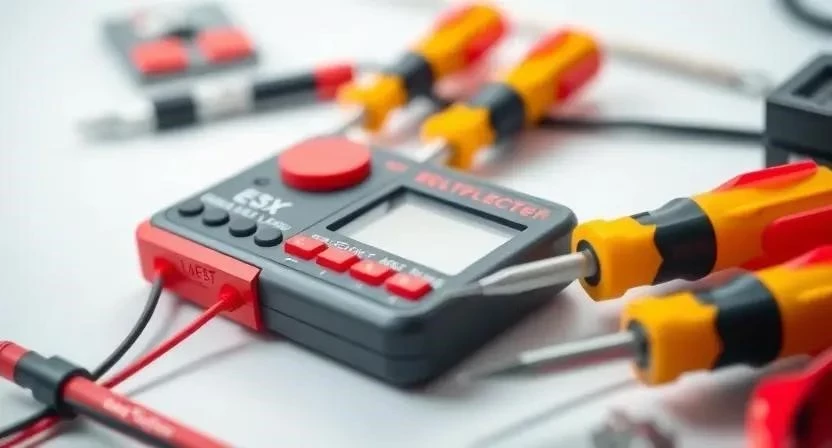

Выбирая оборудование, следует отдавать приоритет диэлектрическому инструменту с маркировкой до 1000 В. Каждый прибор должен выполнять свою функцию максимально точно для исключения случайного касания токоведущих частей.
- Индикаторная отвертка — проверка наличия фазы;
- Мультиметр — измерение напряжения и сопротивления;
- Стриппер — безопасная зачистка изоляции;
- Пассатижи с изолированными ручками — перекусывание и загиб проводов;
- Бокорезы — обрезка кабеля;
- Диэлектрические перчатки — защита рук;
- Фонарь налобный — освещение в щитке.
| Инструмент | Функция | Диэлектрическое покрытие | Статус |
|---|---|---|---|
| Индикаторная отвертка | Поиск фазы | Обязательно | Критически важно |
| Мультиметр | Замер напряжения | Корпус | Обязательно |
| Стриппер | Снятие изоляции | Рукоятки | Желательно |
| Пассатижи | Зажим/резка | Двойная изоляция | Обязательно |
| Бокорезы | Резка жил | Двойная изоляция | Обязательно |
Организация рабочего пространства начинается с обеспечения яркого освещения. Необходимо удалить из зоны работ лишние предметы, которые могут стать помехой или причиной падения. Пол и мебель защищаются плотной пленкой, чтобы избежать загрязнения. В помещении должна быть обеспечена естественная или принудительная вентиляция, особенно при использовании пайки.

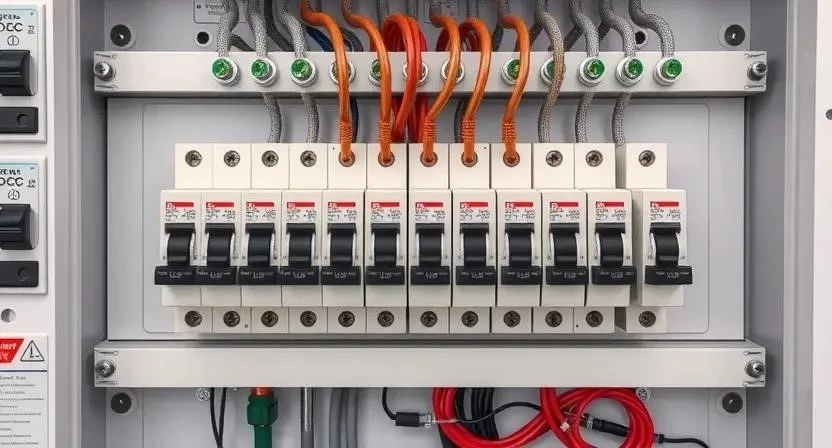

Полное обесточивание участка сети является главным правилом защиты. Для этого выключается соответствующий автоматический выключатель в распределительном щите, после чего на него вешается предупреждающая табличка «Не включать! Работают люди». После отключения обязательно проводится проверка отсутствия напряжения с помощью индикатора. Места монтажа очищаются от пыли и мусора, а целостность внешней изоляции кабелей проверяется визуально и механически.
Процесс безопасного монтажа требует строгого соблюдения последовательности действий:
- Отключение питания в щитке (2-5 мин). Важно убедиться, что отключена именно та линия, с которой ведется работа.
- Проверка отсутствия напряжения индикатором (1-2 мин). Проверка проводится на каждом проводе в точке подключения.
- Надевание средств индивидуальной защиты (1 мин). Используйте диэлектрические перчатки и обувь на резиновой подошве.
- Организация доступа к точкам (5-10 мин). Уберите препятствия, обеспечьте свободный проход к щитку.
- Зачистка жил кабеля (2-3 мин). Используйте стриппер, чтобы не повредить медную сердцевину.
- Соединение проводов клеммниками (5-10 мин). Плотно зафиксируйте жилы, проверьте надежность зажима.
- Изоляция соединений (5 мин). Примените термоусадку или качественную изоленту.
- Монтаж УЗО и автоматов (15-30 мин). Установите устройства защиты от перегрузки и утечки тока.
- Проверка заземления (10-15 мин). Убедитесь в наличии связи с заземляющим контуром.
- Поэтапное включение питания (5 мин). Включайте автоматы по одному, начиная с вводного.
- Тестирование системы (10 мин). Проверьте работу всех розеток и выключателей.
- Проверка под нагрузкой (15 мин). Подключите мощный прибор и замерьте температуру контактов.
- Фиксация в гофре (20-40 мин). Закрепите кабели, чтобы исключить их механическое повреждение.
Пример из опыта: Однажды при замене розетки я обнаружил, что старый кабель имел трещины в изоляции. Если бы я не проверил напряжение индикатором перед касанием, мог бы получить сильный удар током из-за утечки на металлический подрозетник.
Влажность воздуха существенно влияет на проводимость, поэтому работы в сырых помещениях требуют повышенных мер предосторожности. При пайке или сварке важно соблюдать температурный режим, чтобы не расплавить соседние слои изоляции. Совместимость материалов проверяется по ПУЭ: нельзя соединять алюминий и медь напрямую без специальных переходников. Температура в помещении при монтаже должна быть в пределах от +5 до +30 градусов.
Игнорирование базовых правил ведет к тяжелым последствиям. Наиболее опасными считаются следующие ошибки:
- Работа под напряжением — риск летального исхода.
- Использование инструментов без диэлектрического покрытия — пробой тока через руку.
- Игнорирование заземления — появление потенциала на корпусе прибора.
- Неправильный подбор сечения кабеля — перегрев и риск пожара.
- Использование скруток вместо клемм — окисление контакта и искрение.
Пример из опыта: В одном из объектов заказчик использовал кабель сечением 1.5 мм² для мощного электрочайника. Через месяц изоляция начала плавиться. Ошибка была исправлена заменой кабеля на 2.5 мм² и установкой подходящего автомата защиты.
Затраты на безопасность складываются из стоимости СИЗ и качественного инструмента. Самостоятельный монтаж позволяет сэкономить на оплате услуг мастера, но требует покупки профессионального оборудования.
| Статья расходов | Количество | Цена (средняя) | |
|---|---|---|---|
| Диэлектрические перчатки | 1 пара | 800 руб | 800 руб |
| Мультиметр цифровой | 1 шт | 2500 руб | 2500 руб |
| Набор изолированного инструмента | 1 компл | 4000 руб | 4000 руб |
| Индикаторная отвертка | 1 шт | 300 руб | 300 руб |
| Расходники (изолента, клеммы) | комплект | 1500 руб | 1500 руб |
При найме сертифицированного электрика стоимость работ за точку начинается от 500-1000 рублей. Экономия при самостоятельном монтаже может составить до 40% от общей сметы, однако она оправдана только при полном владении техникой безопасности.
После завершения работ необходимо наладить регулярный уход за сетью. Раз в полгода рекомендуется проверять затяжку винтовых контактов в щитке и розетках, так как металл имеет свойство «течь». Контроль работы УЗО осуществляется нажатием кнопки «Тест» раз в месяц. Срок службы ПВХ-изоляции составляет около 25-30 лет, но в условиях повышенной влажности этот период сокращается.

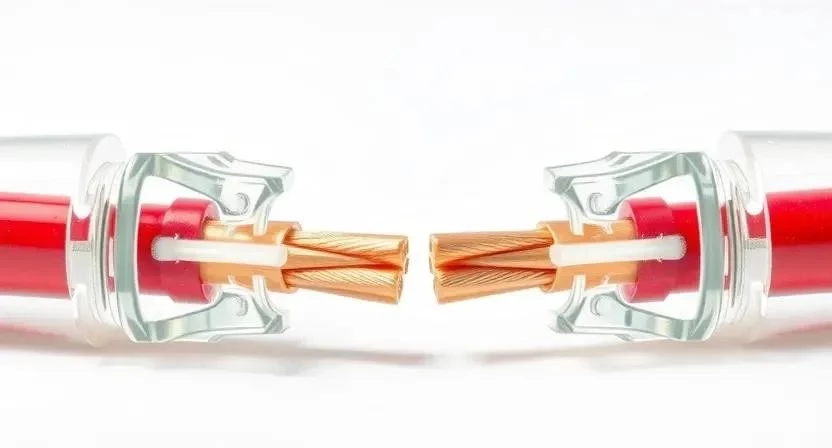

Существуют разные подходы к соединению проводов, каждый из которых имеет свои особенности.
| Метод | Надежность | Сложность | Безопасность | |
|---|---|---|---|---|
| Скрутка | Низкая | Легко | Опасно | Запрещено ПУЭ |
| Клеммы WAGO | Высокая | Очень легко | Безопасно | Оптимально для быта |
| Пайка | Очень высокая | Средне | Безопасно | Для скрытых соединений |
| Опрессовка (гильзы) | Максимальная | Сложно | Безопасно | Профессиональный метод |
| Винтовые зажимы | Средняя | Легко | Средне | Требуют подтяжки |
Пример из опыта: Сравнивая пайку и клеммы в ванной комнате, я выбрал пайку с последующей термоусадкой. Это полностью исключило риск окисления контактов из-за высокой влажности, что невозможно при использовании обычных винтовых зажимов.
Можно ли работать в резиновых тапочках?
Резиновая подошва снижает риск, но не заменяет полноценные диэлектрические средства защиты. Домашние тапочки могут иметь микротрещины или быть влажными, что делает их бесполезными.
Что делать при ударе током?
Первым делом нужно обесточить сеть или оттянуть пострадавшего от источника тока с помощью диэлектрика (деревянной палки, сухой ткани). Затем вызвать скорую помощь.
Как проверить фазу без прибора?
Никак. Любые попытки определить фазу «на ощупь» или по косвенным признакам смертельно опасны. Используйте только сертифицированный индикатор.
Почему выбивает УЗО?
Это сигнализирует об утечке тока на землю или повреждении изоляции одного из приборов. Устройство защиты срабатывает, чтобы предотвратить удар током.
Нужно ли заземлять все розетки?
Да, заземление в доме необходимо для отвода опасного потенциала с металлических корпусов бытовой техники.
Чем опасна скрутка проводов?
Со временем контакт в скрутке ослабевает, возникает повышенное сопротивление, что ведет к нагреву и возможному возгоранию.
Можно ли использовать одну изоленту для всех типов кабелей?
Для стандартного медного кабеля подходит ПВХ-изолента, но для высокотемпературных зон требуются специальные термостойкие материалы.
