Организация бесперебойного электроснабжения частного дома требует установки системы автоматического переключения между основным и резервным источниками питания. Сборка такой схемы считается работой высокой сложности, требующей базовых знаний электромонтажа. В среднем процесс занимает от 8 до 16 рабочих часов, а стоимость комплектующих зависит от мощности нагрузки. Изучив АВР: принцип работы и монтаж своими руками, можно обеспечить автономность жилья при авариях в сети. Правильный подход к установке гарантирует безопасность всей электропроводки.
Особенности подготовки к работе
Перед началом работ необходимо оценить уровень своих навыков в электротехнике, так как ошибки могут привести к короткому замыканию. Требуется умение читать электрические схемы и работать с измерительными приборами. Общее время выполнения проекта составляет около двух дней. Оптимально проводить установку в период низкого энергопотребления или во время планового обслуживания электрощита.
Комплектующие для системы

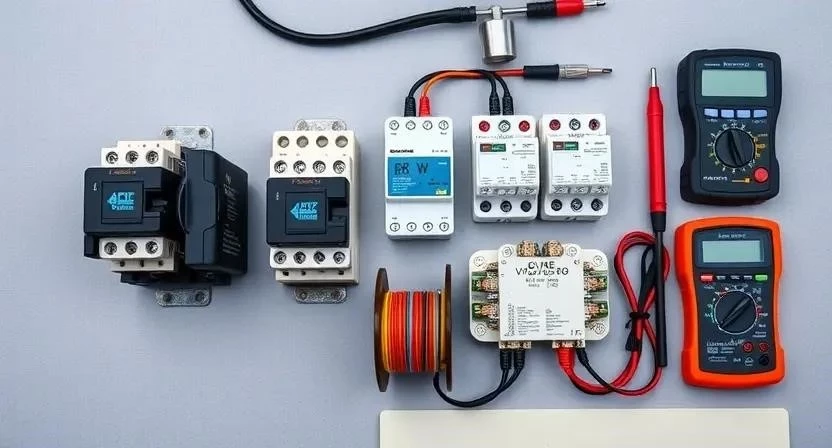

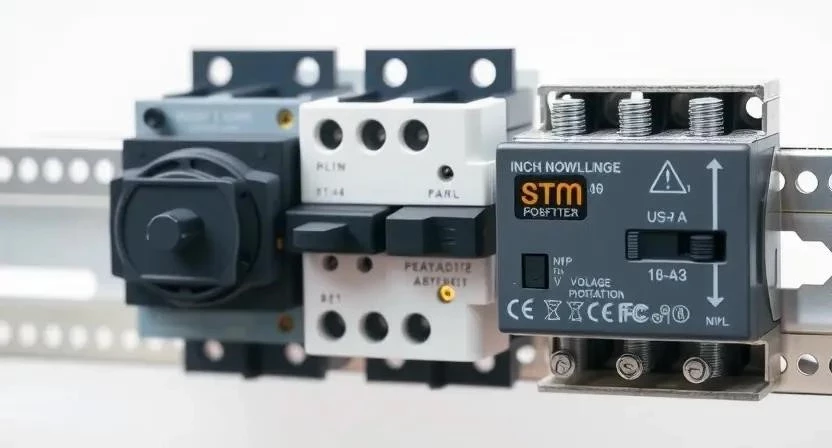

Для сборки системы требуются качественные компоненты, рассчитанные на максимальную мощность нагрузки. Основной набор включает контакторы, реле контроля напряжения, автоматические выключатели и медный провод соответствующего сечения. Покупку лучше осуществлять в специализированных магазинах электротехники.
- Контактор основного ввода (согласно мощности)
- Контактор резервного ввода (согласно мощности)
- Реле контроля напряжения (РКН)
- Автоматический выключатель для цепи управления
- Силовые автоматические выключатели (вводные)
- Медный многожильный провод ПВ-3 (сечение по нагрузке)
- Наконечники НШВИ для обжима
- Монтажная планка или DIN-рейка
| Материал | Количество | Расход на точку | Цена за ед. | |
|---|---|---|---|---|
| Контактор 25А | 2 шт. | 1 шт. | 1500 руб. | 3000 руб. |
| Реле напряжения | 1 шт. | 1 шт. | 2000 руб. | 2000 руб. |
| Автомат 16А | 3 шт. | 1 шт. | 300 руб. | 900 руб. |
| Провод ПВ-3 2.5мм | 10 м | ~1м | 80 руб. | 800 руб. |
| Наконечники НШВИ | 1 уп. | 10 шт. | 200 руб. | 200 руб. |
Инструментарий для монтажа
Эффективный монтаж невозможен без специализированного инструмента. Мультиметр используется для проверки напряжения и прозвонки цепей, стриппер — для быстрой зачистки изоляции. Обжимной инструмент необходим для надежной фиксации наконечников на жилах кабеля. Большинство этих приборов доступно для покупки в строительных гипермаркетах, однако дорогостоящее оборудование можно взять в аренду.
- Мультиметр (измерение V, A, Ohm)
- Стриппер (снятие изоляции)
- Кримпер (обжим наконечников)
- Набор диэлектрических отверток
- Пассатижи с изолированными ручками
- Индикаторная отвертка
- Нож электромонтажный
Организация рабочего пространства
Место установки электрощита должно быть легкодоступным и сухим. Важно обеспечить свободный проход к оборудованию для быстрого обслуживания или экстренного отключения. Окружающее пространство вокруг зоны работ следует защитить от строительной пыли и грязи. Весь образовавшийся строительный мусор необходимо своевременно выносить из помещения.

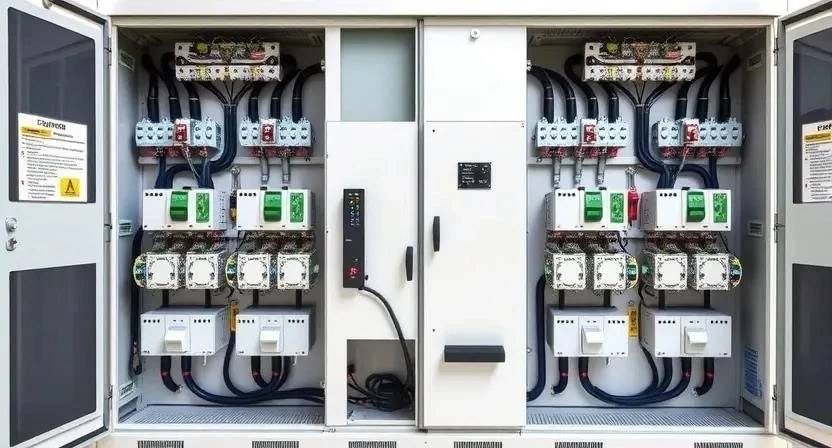

Подготовка основания и щита
Подготовительный этап начинается с монтажа DIN-рейки, на которой будут размещены все модульные устройства. Поверхность внутри щита очищается от пыли и остатков материалов. Особое внимание уделяется проверке целостности заземления. После устранения всех дефектов корпуса щитка проверяется готовность кабельных линий к подключению.
Технология пошагового монтажа
Процесс сборки требует строгой последовательности действий для обеспечения безопасности. Каждый этап должен сопровождаться проверкой соединений.
- Сборка схемы на бумаге (1 час). Отрисовка всех связей между контакторами и реле. Ошибка на этом этапе ведет к переделке всего монтажа.
- Подбор и установка автоматических выключателей (30 мин). Монтаж автоматов на DIN-рейку. Важно соблюдать номиналы согласно расчетной нагрузке.
- Монтаж контакторов (1 час). Установка основного и резервного контакторов. Из личного опыта: всегда выбирайте контактор с запасом по току в 20%, чтобы избежать перегрева при пиковых нагрузках.
- Подключение реле контроля напряжения (40 мин). Установка РКН в цепь основного ввода. Это защитит технику от скачков напряжения.

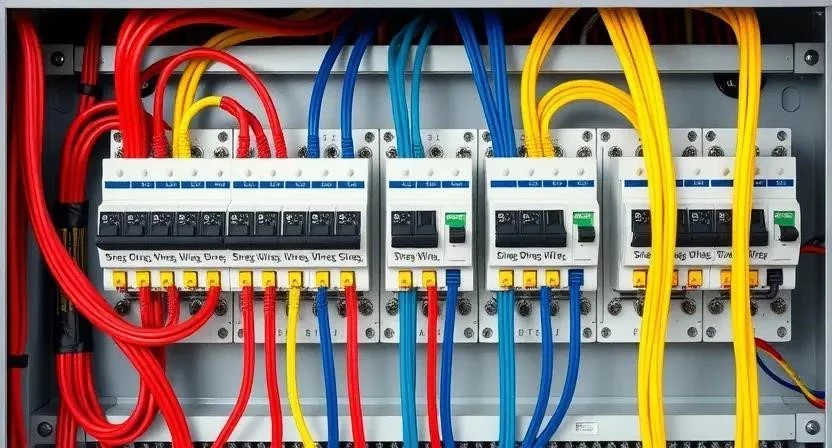

- Разводка цепей управления (2 часа). Соединение катушек контакторов и выходов реле. Из личного опыта: используйте провода разного цвета для фазы и нуля в цепи управления, чтобы не запутаться при диагностике.
- Подключение силовых кабелей ввода (1.5 часа). Подвод кабелей от сети и генератора к соответствующим контакторам.
- Подключение нагрузки (1 час). Соединение выходов обоих контакторов на общую шину питания потребителей.
- Проверка фазировки (30 мин). Контроль совпадения фаз основного и резервного вводов.
- Тестирование системы без нагрузки (30 мин). Подача питания на цепи управления без подключения потребителей.
- Тестирование с имитацией отключения сети (1 час). Проверка автоматического переключения на резерв и обратно. Из личного опыта: при первом тесте обязательно держите руку на главном рубильнике для экстренного отключения.
- Финальная затяжка клемм (30 мин). Протяжка всех винтовых соединений.
- Маркировка проводов (30 мин). Нанесение бирок на каждый провод согласно схеме.
| Этап работ | Время | Особенности |
|---|---|---|
| Проектирование | 1 час | Проверка логики переключения |
| Монтаж модулей | 2 часа | Фиксация на DIN-рейке |
| Электромонтаж | 4 часа | Обжим всех жил наконечниками |
| Пуско-наладка | 2 часа | Имитация аварийных ситуаций |
| Маркировка | 30 мин | Использование термоусадки или бирок |
Технические нюансы эксплуатации
Стабильная работа компонентов зависит от температурного режима в помещении. Высокая влажность может вызвать окисление контактов, поэтому щиток должен быть герметичным. Время срабатывания реле определяет скорость переключения на резерв, что критично для некоторых приборов. Рекомендуется использовать оборудование одного бренда для лучшей совместимости модулей.
Распространенные ошибки при установке
Одной из главных ошибок является неправильный подбор сечения провода, что ведет к его перегреву. Отсутствие электрической или механической блокировки контакторов может привести к подаче напряжения из генератора в общую сеть. Ошибки в фазировке создают риски при работе с трехфазными системами. Игнорирование заземления делает эксплуатацию системы опасной для жизни.
Финансовый расчет проекта
| Статья расходов | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Комплектующие | 6000 руб. | 6000 руб. | 0 руб. |
| Работа по монтажу | 0 руб. | 5000 руб. | 5000 руб. |
| Настройка и тесты | 0 руб. | 2000 руб. | 2000 руб. |
| Расходные материалы | 500 руб. | 500 руб. | 0 руб. |
| 6500 руб. | 13500 руб. | 7000 руб. |
Регламент обслуживания
Регламент обслуживания включает ежемесячную проверку работоспособности АВР путем имитации отключения сети. Необходимо периодически подтягивать винтовые клеммы, так как от вибраций или перепадов температур они могут ослабнуть. Срок службы основных компонентов составляет от 10 лет. Полную эксплуатацию можно начинать сразу после успешного тестирования всех режимов.
Альтернативные способы реализации
Вместо самосборной схемы можно использовать готовые модульные решения, которые отличаются компактностью и заводской гарантией. Для защиты чувствительной электроники целесообразно установить ИБП. В самых простых случаях применяется ручной перевод ввода с помощью перекидного рубильника.
- Готовый модульный АВР (быстрый монтаж)
- Система с ИБП (бесшовное питание)
- Ручной перекидной рубильник (бюджетно)
- Программное управление через умный дом
- Комбинированная схема (АВР + ручной режим)
| Мощность нагрузки | Рекомендуемый контактор | Сечение провода | Применение |
|---|---|---|---|
| до 3.5 кВт | 16А | 2.5 мм² | Квартира, малый дом |
| до 5.5 кВт | 25А | 4 мм² | Средний частный дом |
| до 7 кВт | 32А | 6 мм² | Дом с электрокотлом |
| до 11 кВт | 40А | 10 мм² | Большой коттедж |
| свыше 15 кВт | 63А | 16 мм² | Производственные нужды |
Ответы на часто задаваемые вопросы
Можно ли использовать АВР с любым генератором?
Да, если генератор выдает стабильное напряжение, соответствующее номиналу контакторов и реле.
Что будет, если одновременно подать два ввода?
При отсутствии блокировки произойдет короткое замыкание между фазами разных источников, что приведет к выбиванию автоматов.
Как выбрать мощность контактора?
Мощность выбирается по максимальному току нагрузки с запасом 20-30%.
Нужен ли отдельный автомат для цепи управления?
Да, для защиты катушек контакторов и реле необходимо установить отдельный автомат малого номинала (например, 6А).
Сколько времени занимает переключение?
Обычно от 0.1 до нескольких секунд, в зависимости от модели реле и контактора.
Можно ли установить АВР в старый щиток?
Можно, если в нем достаточно свободного места на DIN-рейке и соблюдены нормы по сечению кабелей.
Требуется ли лицензия для монтажа АВР?
Для частного дома лицензия не требуется, но работы должен выполнять квалифицированный специалист.
Как влияет АВР на гарантию генератора?
При правильном подключении по схеме производителя АВР не влияет на гарантию.
