Неправильный монтаж электрики приводит к появлению опасного потенциала на металлических корпусах стиральных машин и холодильников. Реализация полноценного контура требует средних навыков электромонтажа, занимает от одного до трех рабочих дней и обходится в сумму от 5 000 до 30 000 рублей. Плохое заземление бытовой техники: чем опасно и как исправить — этот вопрос становится критическим при установке современной электроники. Правильный подход к безопасности исключает риск поражения током.
Особенности предварительной подготовки
Предварительная оценка сложности работ показывает, что установка системы требует базовых знаний в электрике. Процесс занимает несколько дней в зависимости от типа жилья. Наличие заземления становится обязательным при использовании приборов с металлическим корпусом и мощностью свыше 2 кВт. Без соответствующей защиты электроника подвергается риску выхода из строя из-за статического электричества или перенапряжений.
Перечень требуемых комплектующих
Для создания надежной системы защиты используются материалы с высокой проводимостью и устойчивостью к коррозии. Основной упор делается на использование меди, так как она минимизирует сопротивление тока.
- Медный кабель (сечением 6-10 мм² для ввода);

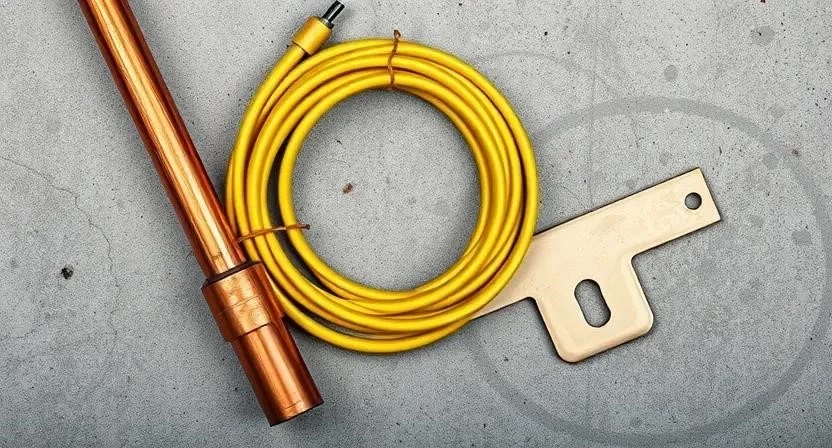

- Заземляющие электроды (стальные или омедненные стержни);
- Шина заземления (медная или латунная);
- Специальные зажимы для соединения кабеля с электродом;
- Гофротруба для защиты проводника;
- Клеммники для распределительного щита;
- Розетки с заземляющим контактом;
- Устройство защитного отключения (УЗО) или дифференциальный автомат.
| Материал | Расход на точку/метр | Назначение | Примерная цена за ед. |
|---|---|---|---|
| Медный провод ВВГнг | 10-15 м | Передача тока к щитку | 120 руб/м |
| Электрод заземления | 1-3 шт. | Контакт с почвой | 1500 руб/шт. |
| Шина заземления | 1 шт. | Разводка по группам | 400 руб/шт. |
| Зажимы стальные | 3-5 шт. | Фиксация провода | 150 руб/шт. |
| УЗО (25А, 30мА) | 1-2 шт. | Защита от утечек | 1200 руб/шт. |
Инструментарий для монтажа
Качественный результат зависит от точности измерений и надежности соединений. Мультиметр является ключевым прибором для проверки сопротивления. При отсутствии дорогостоящего оборудования, такого как профессиональный измеритель заземления, возможна аренда спецтехники в строительных центрах.
| Инструмент | Роль в процессе | Обязательность | Ориентир цены |
|---|---|---|---|
| Мультиметр | Проверка проводимости и напряжения | Обязательно | 1500-5000 руб. |
| Перфоратор | Штробление стен и бурение | Обязательно | 4000-12000 руб. |
| Стриппер | Снятие изоляции с кабеля | Желательно | 600-1500 руб. |
| Набор отверток | Затяжка контактов в щитке | Обязательно | 800-2000 руб. |
| Уровень | Разметка шин и розеток | Желательно | 500-1000 руб. |
Организация рабочего пространства
Электромонтажные работы начинаются с обеспечения полного доступа к распределительному щиту. Стены и полы в зоне прокладки кабеля застилаются защитной пленкой. Главным правилом безопасности является полное отключение основного питания в квартире или доме до начала любых манипуляций с проводами.
Первичная обработка стен и проводки
Очистка мест прокладки кабеля от старых обоев и краски позволяет плотно уложить провод в штробы. Процесс штробления стен выполняется строго по уровню, чтобы избежать перекосов. После прорезки каналов проводится грунтовка поверхности для лучшего сцепления с последующим штукатурным слоем. Состояние старой проводки проверяется на предмет окисления контактов и износа изоляции.
Алгоритм установки системы защиты
Монтаж выполняется последовательно, от внешнего контура к конечным потребителям. Каждый этап требует тщательной проверки.
- Диагностика (2 часа): Измерение напряжения между фазой и корпусом техники.
- Выбор схемы (1 час): Определение типа системы (TN-S для новых домов или TN-C-S для частного сектора).
- Монтаж контура (6 часов): Забивка электродов в грунт и их соединение между собой.
- Прокладка проводника (4 часа): Укладка медного кабеля от контура до электрощита.
- Установка шины (1 час): Монтаж медной шины заземления в распределительном щитке.

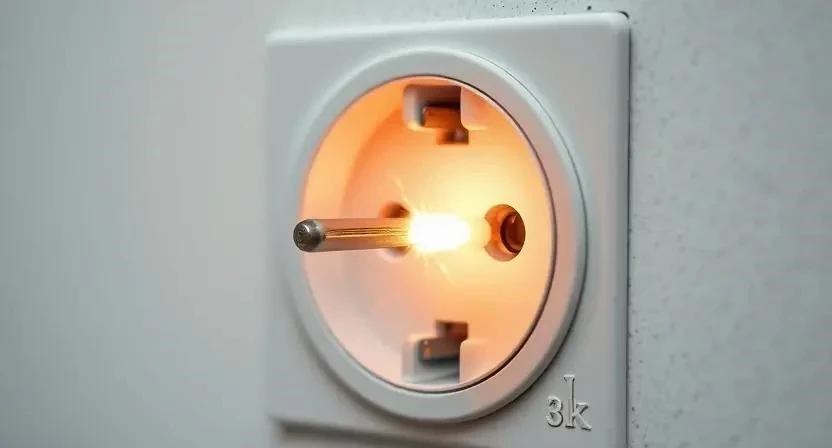

- Подключение розеток (3 часа): Замена старых розеток на модели с заземляющим контактом.

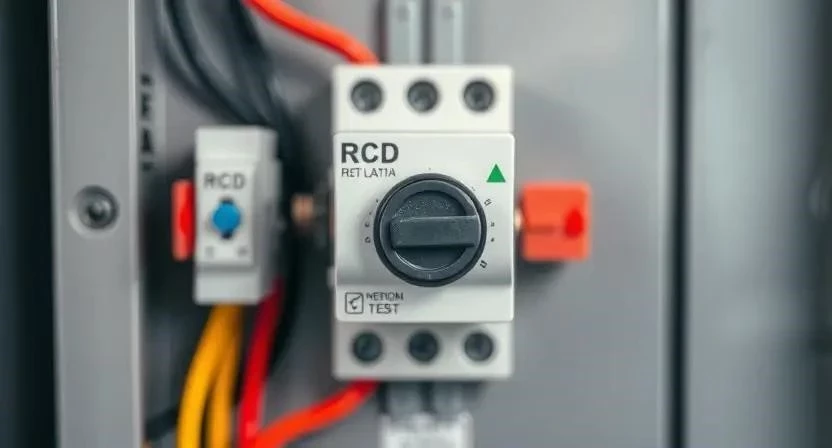

- Монтаж УЗО (1 час): Установка дифференциального автомата для защиты от утечек тока.
- Проверка сопротивления (1 час): Замер мультиметром для подтверждения эффективности контура.
- Финальный тест (1 час): Проверка работы бытовых приборов под нагрузкой.
Пример из опыта: При замене розеток в одной из квартир был обнаружен ослабленный винт на заземляющем контакте. Это приводило к тому, что стиральная машина периодически «била» током, хотя контур в доме был исправен. Затяжка одного контакта полностью решила проблему.
Технические тонкости реализации
Температура среды при монтаже должна быть выше +5°C, чтобы избежать конденсации влаги внутри кабельных каналов. Сечение кабеля выбирается исходя из мощности нагрузки: для ввода обычно используют 6-10 мм², для розеток — 2.5 мм². Особое внимание уделяется совместимости материалов. Соединение меди и стали допускается только через специальные оцинкованные зажимы, иначе возникнет электрохимическая коррозия.
Время затяжки контактов должно быть достаточным, чтобы исключить люфт, но без чрезмерного усилия, которое может привести к деформации медной жилы. Влажность почвы при создании контура в частном доме влияет на сопротивление: сухие песчаные почвы требуют установки дополнительных электродов.
Типичные промахи при монтаже
Самой опасной ошибкой является использование труб отопления или водопровода в качестве заземления. Это создает риск поражения током всех жителей дома при возникновении короткого замыкания у соседа. Также недопустимо занижение сечения провода, что ведет к его перегреву при больших утечках.
Отсутствие УЗО делает систему заземления менее эффективной в плане защиты жизни человека. Последствия таких ошибок включают:
- Появление статики на корпусе техники;
- Повышенный износ блоков питания электроники;
- Риск смертельного поражения током при пробое изоляции;
- Появление помех в аудио- и видеосистемах;
- Частые срабатывания автоматических выключателей;
- Окисление контактов из-за блуждающих токов.
Пример из опыта: В одном из частных домов владелец заземлил холодильник на старую стальную трубу водоснабжения. После замены трубы на пластиковую в соседнем секторе заземление исчезло, и корпус прибора стал опасным источником напряжения.
Финансовая составляющая проекта
Стоимость реализации зависит от того, выполняется ли работа самостоятельно или силами специалистов. Основные затраты приходятся на медный кабель и качественные модули защиты.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы | 7 000 | 7 000 | 0 |
| Работа по монтажу | 0 | 12 000 | 12 000 |
| Штробление стен | 0 | 5 000 | 5 000 |
| Пусконаладка и замеры | 0 | 3 000 | 3 000 |
| 7 000 | 27 000 | 20 000 |
Пример из опыта: Чтобы сэкономить, я самостоятельно выполнил штробление стен под кабель, а монтаж щитка и замеры сопротивления доверил профессионалу. Это позволило сократить общие расходы на 6 000 рублей без потери качества безопасности.
Правила эксплуатации и обслуживания
После завершения работ система требует периодического контроля. Рекомендуется раз в полгода проверять затяжку винтовых соединений в распределительном щите. Работа УЗО проверяется нажатием кнопки «Тест» один раз в месяц — устройство должно мгновенно отключить питание.
Срок службы медного заземляющего проводника составляет около 25-30 лет. Электроды, в зависимости от состава почвы, могут потребовать замены или очистки через 10-15 лет эксплуатации.
Дополнительные способы защиты электроники
В ситуациях, когда полная замена проводки невозможна, используются вспомогательные средства. Стабилизаторы напряжения выравнивают скачки, а реле напряжения отсекают питание при критических отклонениях.
| Метод | Эффективность | Стоимость | Сложность установки |
|---|---|---|---|
| Полное заземление | Высокая | Высокая | Сложно |
| Реле напряжения | Средняя | Низкая | Легко |
| Стабилизатор | Средняя | Средняя | Легко |
Полная замена проводки с установкой заземления дает следующие преимущества:
- Полная электробезопасность всех жильцов;
- Защита дорогостоящей техники от сгорания;
- Отсутствие шумов в аудиосистемах;
- Соответствие государственным нормам ПУЭ;
- Увеличение срока службы блоков питания;
- Снижение риска возникновения пожаров;
- Возможность установки любой современной техники.
Ответы на популярные вопросы
Почему бьет током от корпуса холодильника?
Это происходит из-за утечки тока на корпус, которая не может уйти в землю из-за отсутствия или плохого качества заземления.
Можно ли заземлить технику на батарею?
Категорически нет. Это опасно для жизни и может привести к повреждению системы отопления.
Чем отличается заземление от зануления?
Заземление — это соединение с землей через отдельный контур, зануление — соединение с нулевым проводником сети.
Поможет ли УЗО, если нет заземления?
Да, УЗО сработает при утечке тока на человека, но оно не уберет статику с корпуса техники.

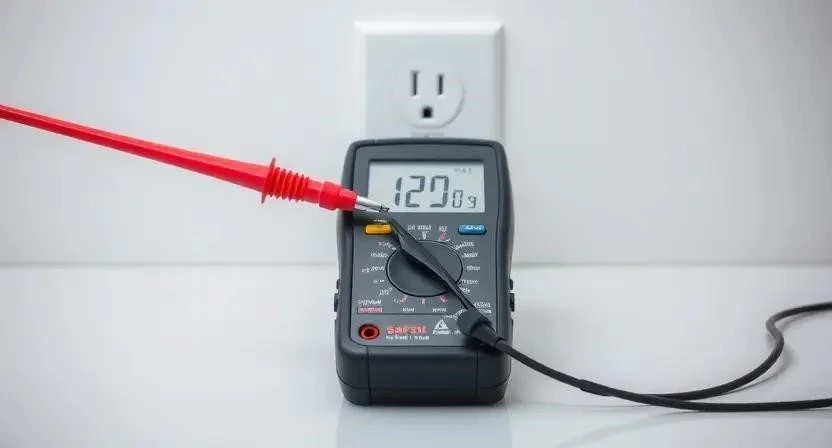

Как проверить заземление в розетке самостоятельно?
С помощью мультиметра измеряется напряжение между фазой и заземляющим контактом (оно должно быть близко к 220В).
Какой провод лучше использовать для заземления?
Оптимальным выбором является медный многожильный кабель с сечением не менее 2.5 мм² для внутренних линий.
Что будет с техникой при плохом контакте заземления?
Возможен выход из строя чувствительных электронных плат из-за накопления статического заряда.
Как часто нужно проверять контур заземления?
В частных домах рекомендуется проводить замеры сопротивления раз в 5 лет.
