Диагностика электрических цепей и проверка исправности электроники требуют использования точного измерительного оборудования. Стоимость базового прибора начинается от 500 рублей, в то время как профессиональные станции могут стоить десятки тысяч. Процесс подбора подходящего устройства обычно занимает около часа при изучении технических спецификаций. Выбор мультиметра: какой купить для дома и работы — полный гид поможет определить оптимальный вариант под конкретные задачи.
Назначение и устройство прибора

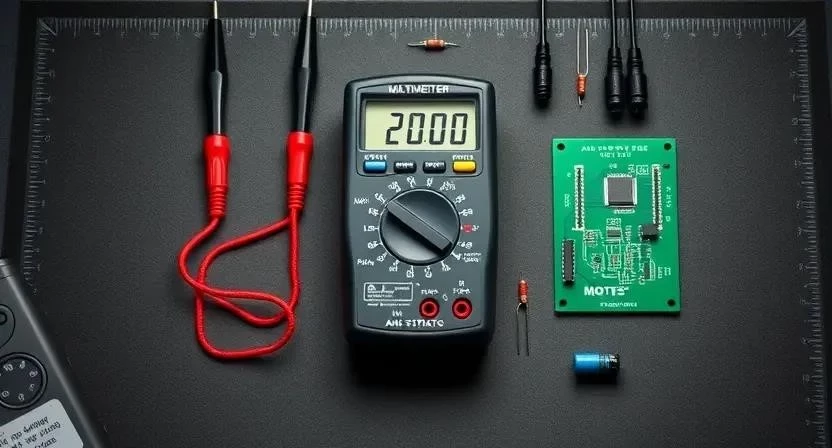

Мультиметр представляет собой универсальный измерительный инструмент, объединяющий в одном корпусе вольтметр, амперметр и омметр. Основной принцип работы заключается в преобразовании измеряемой величины в числовое значение или отклонение стрелки. Существуют аналоговые модели с игольчатым индикатором и цифровые устройства с ЖК-дисплеем. Современные цифровые тестеры стали наиболее популярными благодаря высокой точности, простоте считывания данных и наличию дополнительных функций.
Ключевые технические характеристики
Точность измерений определяет, насколько реальное значение отклоняется от показаний на экране. Важным параметром является True RMS, который позволяет корректно измерять среднеквадратичное значение переменного тока с несинусоидальной формой сигнала. Категории безопасности (CAT III, CAT IV) указывают на способность прибора выдерживать импульсные скачки напряжения. Габариты и вес влияют на мобильность устройства при проведении электромонтажных работ.
| Класс прибора | Точность | Категория безопасности | True RMS | Основное назначение |
|---|---|---|---|---|
| Бытовой | Средняя | CAT I / II | Нет | Мелкий ремонт, батарейки |
| Полупрофессиональный | Высокая | CAT II / III | Часто | Автоэлектрика, бытовая техника |
| Профессиональный | Очень высокая | CAT III / IV | Обязательно | Промышленный электромонтаж |
| Лабораторный | Прецизионная | CAT III | Обязательно | Разработка микросхем |
| Специализированный | Высокая | CAT IV | Да | Работа с высоковольтными сетями |
Стандартная комплектация

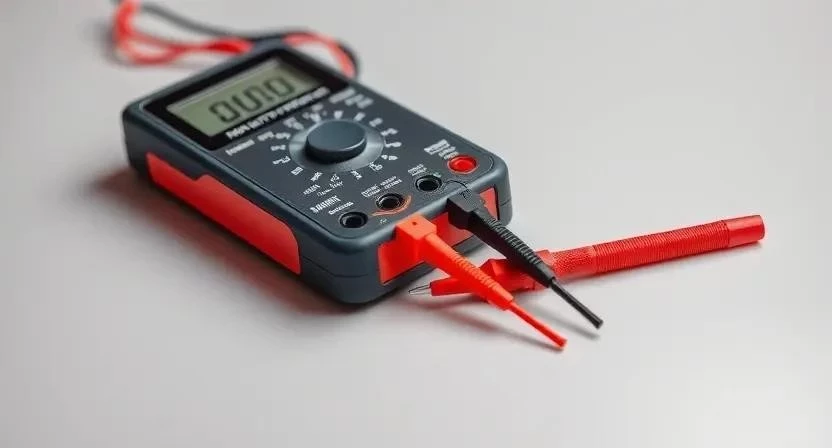

Базовый набор включает в себя сам прибор, комплект щупов для контакта с цепью, защитный чехол и батарейки. Инструкция по эксплуатации содержит описание всех режимов и таблицу предохранителей. Дополнительные аксессуары расширяют возможности диагностики, позволяя проводить измерения без удержания щупов руками.
- Контактные щупы (красный и черный)
- Защитный силиконовый или пластиковый чехол
- Комплект элементов питания
- Руководство пользователя на русском языке
- Зажимы-крокодилы для фиксации
- Запасные предохранители
- Сертификат калибровки (для профи-моделей)
- Ремешок для переноски
Принцип работы и техника безопасности

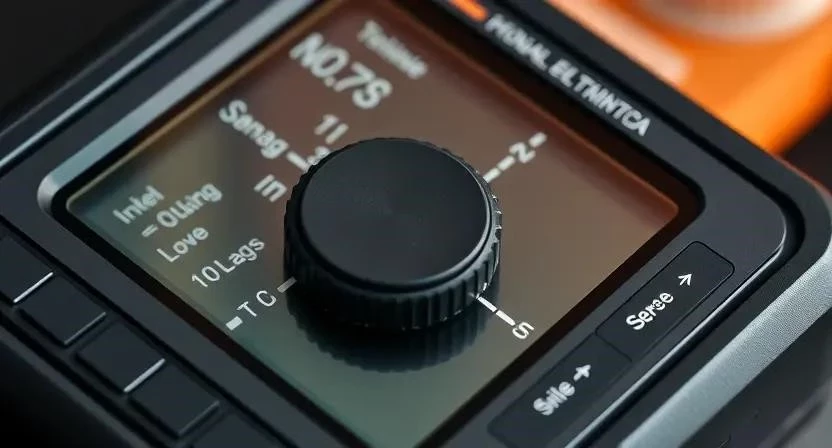

Управление осуществляется с помощью поворотного переключателя, который определяет режим работы: измерение вольтажа, ампер, ом или тест диодов. Настройка диапазонов может быть ручной или автоматической (автоподбор). При работе с напряжением крайне важно соблюдать правила безопасности, чтобы избежать поражения током или выхода прибора из строя.
- Выбор нужного режима измерения на селекторе (2-3 мин)
- Установка щупов в соответствующие гнезда (COM и V/Ω) (1 мин)
- Выбор диапазона измерения, если прибор не имеет автоподбора (1 мин)
- Подключение щупов к измеряемому участку цепи (1-2 мин)
- Считывание данных с ЖК-дисплея (30 сек)
- Отключение прибора от сети (30 сек)
- Перевод переключателя в положение OFF для экономии заряда (10 сек)
Пример из опыта: Однажды при попытке измерить ток в цепи я забыл переставить щуп из гнезда вольтметра в гнездо амперметра. В итоге сработал внутренний предохранитель, что спасло прибор от полного выгорания, но потребовало его замены.
Области применения прибора
Бытовой ремонт предполагает проверку розеток, выключателей и замену батареек. В автоэлектрике тестер используется для диагностики аккумуляторов, генераторов и поиска обрывов в проводке. Промышленный электромонтаж требует приборов с высокой категорией безопасности для работы с распределительными щитами. Работа с микросхемами требует высокой точности измерения сопротивления и емкости конденсаторов.
- Проверка напряжения в бытовой сети 220В
- Поиск обрывов в электрических проводах
- Тестирование исправности диодов и транзисторов
- Измерение остаточного заряда аккумулятора
- Проверка емкости электролитических конденсаторов
- Диагностика датчиков в автомобиле
- Прозвонка цепей на наличие короткого замыкания
Эргономика и удобство эксплуатации
Корпус должен быть выполнен из ударопрочного пластика с прорезиненными вставками для предотвращения скольжения. Читаемость дисплея зависит от размера цифр и наличия подсветки, что критично при работе в темных щитках. Качество контактов щупов влияет на стабильность показаний, а надежная сборка гарантирует долгий срок службы.
Пример из опыта: При работе в подвале с плохим освещением я понял, что отсутствие подсветки на дешевом мультиметре делает работу почти невозможной, так как приходится подсвечивать экран фонариком, занимая одну руку.
Преимущества и недостатки цифровых моделей
Цифровые устройства вытеснили аналоговые за счет точности и многофункциональности.
Основные плюсы:
- Высокая точность отображения значений
- Наличие функции автоматического выбора диапазона
- Компактные размеры и малый вес
- Возможность фиксации результата (Hold)
- Интуитивно понятный интерфейс управления
Нюансы и минусы:
- Зависимость работы от заряда батареек
- Хрупкость ЖК-экрана при падении
- Сложность освоения всех функций новичками
- Высокая стоимость профессиональных серий
- Риск ошибки при неправильном выборе режима

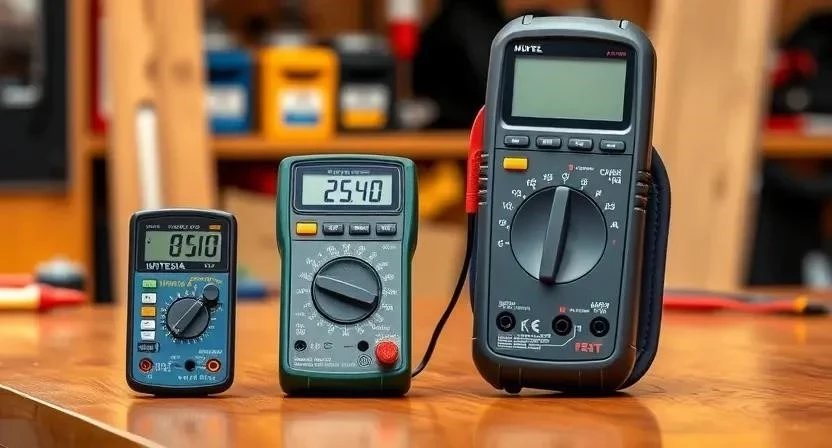

Сравнение различных серий мультиметров
| Характеристика | Бытовой | Полупрофессиональный | Профессиональный |
|---|---|---|---|
| Точность | ± 1-2% | ± 0.5-1% | ± 0.1-0.5% |
| Безопасность | CAT I / II | CAT II / III | CAT III / IV |
| Функции | Базовые (V, A, Ω) | V, A, Ω, C, Hz | Полный набор + True RMS |
| Цена | Низкая | Средняя | Высокая |
| Срок службы | Короткий | Средний | Длительный |
| Тип прибора | Преимущество | Недостаток | Лучшее применение |
|---|---|---|---|
| Аналоговый | Наглядность динамики | Низкая точность | Настройка радиоаппаратуры |
| Цифровой бюджетный | Доступная цена | Низкая надежность | Домашний ремонт |
| Цифровой профи | Максимальная защита | Высокая стоимость | Электросети, заводы |
| Автоматический | Простота использования | Медленный отклик | Диагностика электроники |
| Специальный | Узкая специализация | Ограниченность функций | Проверка конкретных узлов |
Стоимость и рекомендации по покупке
Бюджетный сегмент подходит для редких домашних работ. Средний сегмент оптимален для тех, кто занимается автоэлектрикой или ремонтом техники. Премиум-класс выбирают сертифицированные электрики для промышленного использования. При покупке следует проверять целостность корпуса и надежность фиксации щупов.
| Сегмент | Ценовой диапазон | Особенности | Целевая аудитория |
|---|---|---|---|
| Бюджет | 500 — 2 000 руб. | Простой пластик, базовые функции | Домашние мастера |
| Средний | 2 000 — 7 000 руб. | True RMS, хороший чехол | Автомеханики, техники |
| Премиум | 7 000 — 30 000+ руб. | CAT IV, высокая точность, гарантия | Профессиональные электрики |
| Спец. оборудование | от 15 000 руб. | Узкие функции (токовые клещи) | Энергетики |
| Китайские бренды | 1 000 — 5 000 руб. | Много функций за малую цену | Любители электроники |
Опыт эксплуатации и отзывы
Домашние мастера отмечают, что для простых задач достаточно дешевого тестера с функцией прозвонки. Профессионалы же делают акцент на безопасности и долговечности щупов. Реальный опыт показывает, что экономия на категории безопасности может привести к взрыву прибора при случайном скачке напряжения в сети.
Пример из опыта: При работе на промышленном объекте я использовал прибор с категорией CAT IV. В один из моментов произошел сильный импульсный скачок в сети, который мог бы сжечь обычный бытовой мультиметр, но профессиональное устройство отработало штатно без повреждений.
Часто задаваемые вопросы
Что такое True RMS и зачем он нужен?
Это технология измерения истинного среднеквадратичного значения напряжения. Она необходима для точных измерений, если ток в сети имеет искажения (например, от блоков питания или частотных преобразователей).
Зачем нужна функция прозвонки?
Прозвонка позволяет быстро определить, есть ли электрический контакт между двумя точками. Прибор издает звуковой сигнал, если цепь замкнута.
Как выбрать категорию безопасности?
Для домашних розеток достаточно CAT II. Для работы с распределительными щитами и электропроводкой зданий выбирайте CAT III. Для ввода электроэнергии в здание необходим CAT IV.
Можно ли измерять ток, не разрывая цепь?
Обычным мультиметром — нет, он включается последовательно. Для бесконтактного измерения тока используются специальные токовые клещи.
Что делать, если прибор показывает «1» или «OL»?
Это означает перегрузку (Overload). Нужно переключить прибор на более высокий диапазон измерений.
Как проверить исправность батарейки в мультиметре?
При низком заряде на экране обычно появляется значок батареи, а точность измерений начинает заметно падать.
В чем разница между вольтметром и мультиметром?
Вольтметр измеряет только напряжение, а мультиметр объединяет в себе несколько приборов: вольтметр, амперметр и омметр.
