Выбор и монтаж электропроводки в жилом помещении

Правильный подбор проводки исключает перегрев линий и риск возгорания в жилом помещении. Технический расчет требует точности, а планирование всей сети в квартире занимает от нескольких часов до нескольких дней. Грамотное сечение кабеля для розеток и освещения напрямую влияет на безопасность эксплуатации электроприборов. Тщательный подход к выбору материалов обеспечивает долговечность всей системы.

Базовые принципы электромонтажа

Понимание основ электротехники необходимо для безопасного монтажа. Амперы определяют силу тока, вольты — напряжение, а ватты характеризуют мощность. Нормы ПУЭ (Правила устройства электроустановок) регламентируют допустимые нагрузки для каждого типа жилы. Перед покупкой материалов важно оценить суммарную мощность всех приборов, которые будут подключены к одной линии, чтобы избежать перегрузки сети.

Выбор подходящих материалов

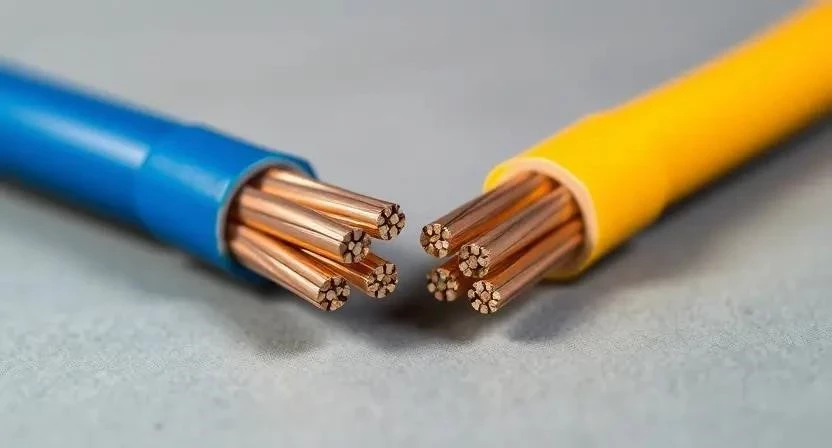

Медный провод обладает высокой проводимостью и гибкостью, в отличие от хрупкого алюминия. ВВГнг — кабель с не поддерживающей горение изоляцией, а модификация LS (Low Smoke) дополнительно минимизирует выделение дыма при пожаре. Расчет необходимого метража производится с учетом запаса 10-15% на изгибы и подключения в распределительных коробках.

• Материал жилы — высокочистая медь.
• Тип изоляции — ПВХ (поливинилхлорид).
• Пожарная безопасность — индекс «нг» (не поддерживает горение).
• Дымовыделение — индекс «LS» (низкое содержание дыма).
• Гибкость — зависит от количества жил в одной жиле.
• Пропускная способность — определяется площадью поперечного сечения.
• Коррозийная стойкость — высокая у медных кабелей ВВГ.
• Срок эксплуатации — до 30 лет при соблюдении норм нагрузки.

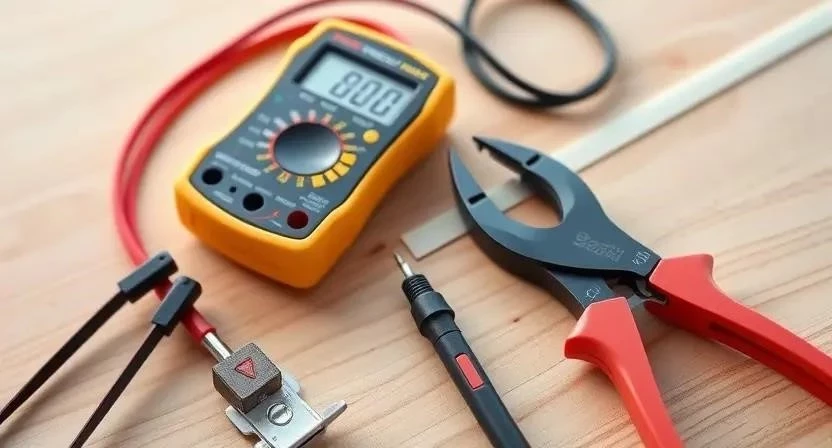

Инструментарий для работы

Стриппер позволяет быстро снимать изоляцию без повреждения медных жил. Мультиметр используется для проверки целостности цепи, а индикатор напряжения помогает безопасно найти фазный провод. Для прокладки и фиксации гофры применяются специальные резаки и пластиковые клипсы.

• Стриппер для зачистки проводов.
• Цифровой мультиметр.
• Индикатор напряжения.
• Перфоратор или штроборез.
• Строительный уровень.
• Набор диэлектрических отверток.
• Ножницы для резки гофры.

Планирование электросети

Процесс начинается с детальной схемы электропроводки. На чертеже отмечаются все точки расположения розеток и светильников. После этого размечаются трассы прохождения кабеля, которые должны идти строго вертикально или горизонтально для упрощения последующего обслуживания.

Подготовка поверхностей и стен

Штробление стен создает каналы для укладки проводов. В местах установки розеток монтируются подрозетники. Защитная гофра предохраняет изоляцию от механических повреждений при отделке. Очистка каналов от строительного мусора обязательна перед укладкой кабеля.

Пример из практики: Однажды при штроблении бетонной стены я обнаружил, что глубина канала была недостаточной, из-за чего кабель пришлось перекладывать, чтобы избежать трещин в штукатурке при заделке.

Алгоритм выбора и монтажа проводки

Для обеспечения надежной работы сети необходимо следовать четкой последовательности действий. Каждый этап требует контроля качества соединений.

1. Составление списка всех электроприборов для каждой комнаты (30-60 мин).
2. Расчет суммарной мощности нагрузки на одну линию (40-60 мин).
3. Определение тока нагрузки по формуле I = P / (U * cos φ) (20-30 мин).
4. Выбор сечения кабеля для освещения — 1.5 мм2 (10 мин).
5. Выбор сечения кабеля для розеток — 2.5 мм2 (10 мин).
6. Подбор соответствующего автоматического выключателя (20 мин).
7. Прокладка кабеля от щитка до распределительной коробки (3-6 часов).
8. Монтаж линий от коробки к потребителям (4-8 часов).

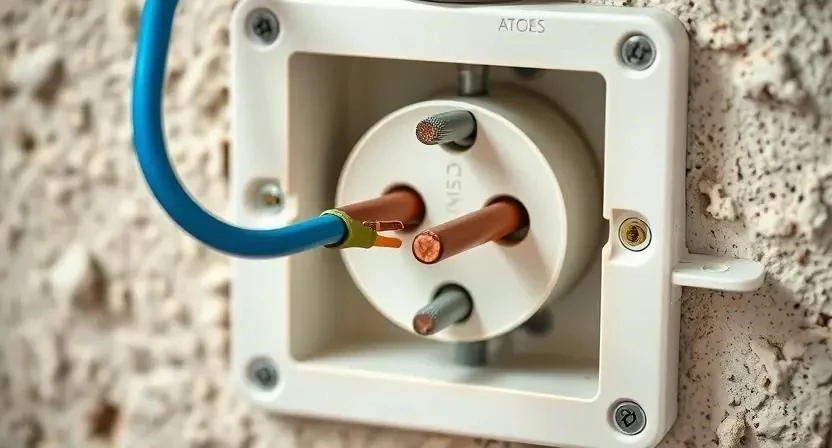

9. Подключение кабеля в подрозетниках (2-4 часа).
10. Проверка целостности жил и надежности контактов (1-2 часа).
11. Тестирование линии под нагрузкой (1 час).
12. Маркировка кабелей в щитке для удобства обслуживания (30 мин).

Пример из практики: При расчете нагрузки на кухню я учел одновременную работу чайника и духовки, что потребовало разделения линии на два отдельных автомата, чтобы избежать постоянного срабатывания защиты.

Технические нюансы эксплуатации

Температурный режим влияет на проводимость металла и состояние изоляции. При большой длине линии возникает падение напряжения, что может привести к сбоям в работе чувствительной электроники. Совместимость материалов требует использования специальных WAGO-клемм или гильз при соединении жил.

Типичные ошибки монтажа

Основной риск представляет использование слишком тонкого кабеля для мощных приборов. Установка слишком мощного автомата на тонкий провод делает защиту бесполезной, так как кабель сгорит раньше, чем сработает выключатель. Отсутствие заземления создает реальную опасность поражения током при пробое изоляции прибора.

1. Использование сечения 1.5 мм2 для силовых розеток.
2. Установка автомата на 25А на кабель сечением 2.5 мм2.
3. Игнорирование линии заземления (отсутствие третьего провода).
4. Скрутка медного и алюминиевого проводов без переходников.
5. Слишком сильная затяжка контактов, приводящая к обрыву жилы.

Пример из практики: Столкнулся с ситуацией, когда в старом доме стоял автомат на 25А при сечении 1.5 мм2; при включении масляного обогревателя изоляция начала плавиться, так как автомат не видел перегрузки.

Расчет затрат на материалы и работу

Стоимость электромонтажа зависит от площади помещения и выбранного бренда кабеля. Самостоятельный монтаж позволяет существенно сэкономить на оплате услуг мастера, но требует наличия инструмента.

Обслуживание после монтажа

Регулярная проверка затяжки контактов в щитке и розетках предотвращает искрение и окисление металла. Контроль температуры кабеля при пиковых нагрузках (например, зимой при работе обогревателей) позволяет вовремя заметить перегрузку сети и перераспределить потребителей.

Альтернативные решения

Бесшовный монтаж позволяет скрыть проводку без глубокого штробления стен. Для теплых полов и ванных комнат применяются специализированные влагостойкие кабели с усиленной изоляцией. Медь значительно превосходит алюминий по долговечности, отсутствию текучести и пожарной безопасности.

Ответы на популярные вопросы

Можно ли использовать кабель 1.5 мм2 для розеток?
Только для маломощных потребителей (настольные лампы, зарядки), но по нормам ПУЭ для розеток полагается 2.5 мм2.

Что будет, если поставить автомат на 25А на кабель 2.5 мм2?
Произойдет перегрев жилы до того, как автомат отключит питание, что может привести к пожару.

В чем разница между ВВГ и ВВГнг-LS?
ВВГ — обычный кабель, ВВГнг — не горит, ВВГнг-LS — не горит и почти не дымит.

Нужно ли считать сечение для светодиодных лент?
Да, при большой длине ленты сечение должно быть таким, чтобы избежать падения напряжения и потери яркости в конце линии.

Какой кабель лучше для кухни?
Рекомендуется ВВГнг-LS 3х2.5 мм2 с выделением отдельных линий на мощную технику (посудомойка, духовка).

Можно ли соединять медь и алюминий?
Напрямую — категорически нельзя из-за электрохимической коррозии. Используйте специальные клеммники или переходники.

Как проверить реальное сечение кабеля при покупке?
С помощью штангенциркуля измерить диаметр жилы и вычислить площадь по формуле или сравнить с данными паспорта изделия.

Нужно ли заземление для освещения?
Если светильник имеет металлический корпус, заземление обязательно для безопасности.
