Разметка помещения при ремонте

Ошибки в геометрии помещения приводят к невозможности установки сантехники или перекосу встроенной мебели. Точность разметки при ремонте определяет, насколько корректно будут работать инженерные системы и соблюдены проектные отступы. Процесс занимает от 4 до 12 часов в зависимости от сложности объекта. Неверный перенос осевых линий может увеличить стоимость переделок на 15-20% от общего бюджета. Грамотный подход исключает лишние затраты материалов и времени.

Особенности подготовки к процессу разметки

Оценка сложности разметки зависит от количества инженерных узлов и детализации чертежей. Мастер должен уверенно владеть навыками чтения технических схем и понимать взаимосвязь между различными системами. Работы начинают строго после завершения черновых этапов, но до начала непосредственного монтажа коммуникаций. Время выполнения напрямую коррелирует с площадью помещения и количеством точек привязки.

Перечень необходимых расходных материалов

Для качественного нанесения меток требуются материалы, которые не стираются при случайном касании, но не оставляют неудалимых пятен на чистовой отделке. Рекомендуется закупать расходники в специализированных строительных магазинах.

• Перманентный маркер (тонкий) — 2 шт.
• Строительный карандаш с мягким грифелем — 3 шт.
• Малярный скотч (шириной 19 мм и 48 мм) — 2 рулона.
• Меловая нить (отбивочный шнур) — 1 шт.
• Разметки-наклейки (самоклеящиеся) — 1 упаковка.
• Цветной скотч для зонирования систем — 3 рулона.
• Специальный грунт для улучшения адгезии меток — 1 л.
• Очиститель для удаления маркера — 1 флакон.
• Бумажная лента для временных отметок — 1 рулон.

Инструментарий для проведения работ

Выбор инструментов определяет итоговую погрешность. Использование профессионального оборудования позволяет свести отклонения к минимуму, что критично для установки оборудования с жесткими допусками.

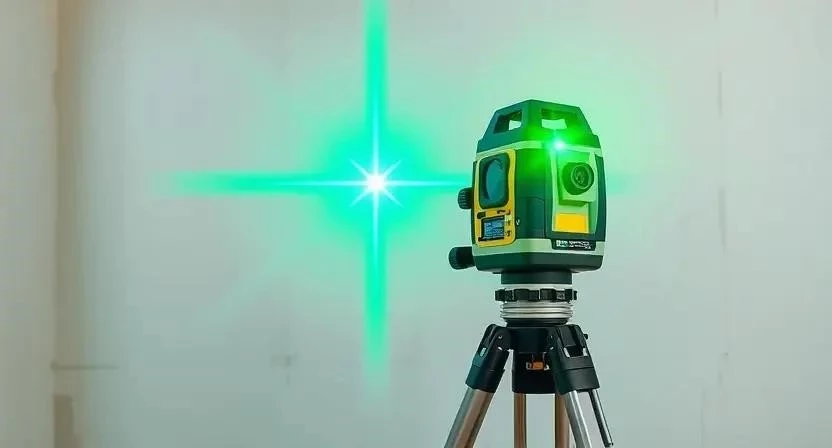

• Лазерный уровень (360 градусов) — для создания идеальных вертикалей и горизонталей.
• Рулетка (5-8 метров) — для линейных замеров и переноса размеров.
• Строительный угольник — для проверки перпендикулярности примыканий.
• Отвес — для контроля вертикальности в высоких помещениях.
• Цифровой дальномер — для быстрого замера больших расстояний.
• Строительный шнур — для нанесения длинных прямых линий.
• Уровень пузырьковый (60 см) — для локальной проверки плоскостей.
• Струбцины — для фиксации направляющих при разметке.

Подготовка помещения к разметке

Свободное пространство позволяет перемещать оборудование без риска сместить лазерный уровень. Из комнаты выносят весь строительный мусор, лишние материалы и мебель. Стены очищают от пыли с помощью промышленного пылесоса или влажной ветоши, так как частицы грязи препятствуют фиксации скотча и четкости линий маркера. Все поверхности, которые нельзя пачкать, закрывают защитной пленкой.

Организация поверхности под нанесение меток

Поверхность должна быть максимально ровной и чистой. Сначала проверяют плоскости стен на наличие сильных выступов или прогибов, которые могут исказить замер рулеткой. При обнаружении дефектов их зашлифовывают или выравнивают локально. Если стена сильно впитывает краску маркера, наносят слой грунтовки, что обеспечивает четкость линий и предотвращает их расплывание. Готовность поверхности подтверждается отсутствием отслоений штукатурки и пылевого налета.

Технология выполнения разметки по шагам

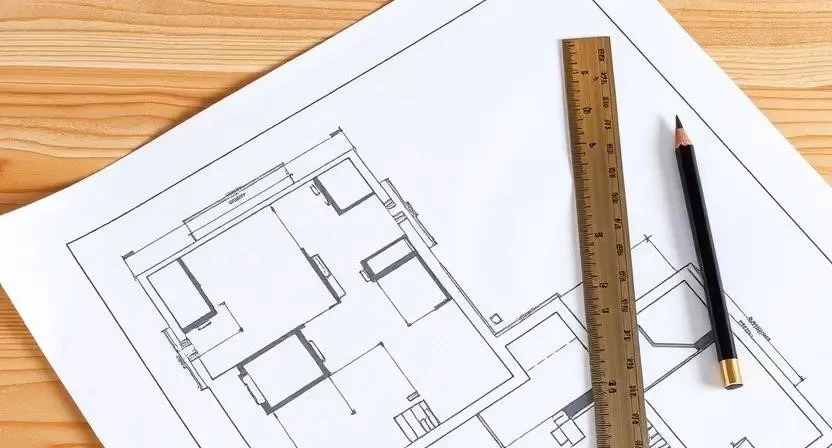

1. Изучение проекта (30-60 мин). Анализируются чертежи, определяются точки привязки и основные оси.
2. Нанесение осевых линий (1-2 часа). С помощью лазерного уровня создаются базовые вертикали и горизонтали.
3. Проверка перпендикулярности (30-60 мин). Применяется правило 3-4-5 для обеспечения строгого угла 90 градусов. Из личного опыта: использование только угольника на больших расстояниях часто приводит к ошибке в 1-2 см, поэтому метод 3-4-5 незаменим.
4. Определение высотных отметок (1 час). Устанавливается «нулевой уровень» пола, от которого отсчитываются высоты розеток, выключателей и смесителей.
5. Разметка мест установки оборудования (1-2 часа). Наносятся контуры сантехники, котлов, радиаторов. Пример из практики: при разметке под инсталляцию важно учитывать толщину будущего плиточного слоя, иначе оборудование окажется утопленным в стену.
6. Перенос отметок (1 час). Данные с пола переносятся на стены и потолок для синхронизации всех систем.
7. Двойная проверка (1 час). Все размеры перепроверяются другим специалистом или с помощью другого инструмента.
8. Фиксация меток (30 мин). Временные карандашные линии обводятся долговечным перманентным маркером.
9. Согласование (1 час). Разметка проверяется мастерами смежных специальностей (электриком, сантехником). Личный опыт показывает, что согласование на этом этапе экономит до 3 дней переделок на этапе монтажа.
10. Контрольный замер диагоналей (30 мин). Проверяется общая геометрия помещения для исключения перекосов.

Технические нюансы и влияние внешних факторов

Температурные колебания могут вызвать линейное расширение металлических направляющих, что влияет на точность при очень больших объектах. Высокая влажность в неотапливаемых помещениях замедляет высыхание грунтовки и может привести к размытию некоторых видов маркеров. Время застывания специализированных меток составляет от 5 до 15 минут. Важно подбирать маркеры, совместимые с типом отделки: на гипсокартоне лучше работают мягкие карандаши, на бетоне — перманентные спиртовые маркеры.

Типичные ошибки при проведении разметки

1. Смещение базовой точки привязки, что ведет к сдвигу всех систем в помещении.
2. Использование неисправного или неоткалиброванного лазерного уровня.
3. Игнорирование кривизны стен при замере рулеткой вдоль поверхности.
4. Отсутствие учета толщины чистового слоя (плитка, штукатурка, стяжка).
5. Перенос размеров без проверки диагоналей помещения.
6. Использование одного цвета маркера для разных систем (электрика, водопровод), что создает путаницу.

Финансовый расчет работ по разметке

Стоимость разметки может варьироваться в зависимости от того, выполняется она самостоятельно или силами профессионального геодезиста. Профессиональный подход гарантирует точность до миллиметра, но стоит дороже.

Сохранение разметки после завершения

Для защиты меток от истирания в зонах активного перемещения рабочих используют малярный скотч, наклеивая его поверх линий. Срок службы таких меток при нормальных условиях составляет до 4 недель. Стирать разметку разрешается только после окончательного монтажа оборудования и проверки его работоспособности. Для удаления следов перманентного маркера применяют специальные растворители или спирт, чтобы не повредить поверхность.

Современные альтернативы традиционным методам

Цифровые нивелиры позволяют осуществлять замеры с точностью до доли миллиметра и передавать данные сразу в электронную таблицу. Тепловизионная разметка используется для поиска скрытых коммуникаций перед нанесением новых осевых линий. Традиционные методы (рулетка, отвес) остаются надежными для малых объемов, однако современные лазерные системы значительно ускоряют процесс и исключают человеческий фактор при переносе высотных отметок.

Часто задаваемые вопросы

Что делать, если стена имеет сильный завал?
В таком случае разметка производится по идеальной лазерной плоскости, а отклонения стены фиксируются. Монтаж оборудования выполняется с учетом выравнивающего слоя штукатурки.

Какой лазерный уровень выбрать для домашнего ремонта?
Оптимальным вариантом будет 3D-лазер с тремя плоскостями (две вертикальные и одна горизонтальная), который создает полноценную систему координат.

Как проверить точность рулетки?
Сравните замер рулеткой с эталонным металлическим линейным профилем или используйте цифровой дальномер для верификации длинных отрезков.

Можно ли использовать обычный карандаш для всех работ?
Нет, графит легко стирается при касании или в процессе шлифовки стен, что может привести к потере критически важной точки привязки.

Как проверить угол 90 градусов без угольника?
Используйте теорему Пифагора (правило 3-4-5): отмерьте 3 единицы по одной стене и 4 по другой, расстояние между точками должно быть ровно 5 единиц.

Влияет ли влажность на точность лазерного луча?
Влажность не влияет на сам луч, но сильный пар или туман могут сделать его видимость низкой, что затрудняет фиксацию точек.

Нужно ли делать разметку на потолке?
Да, это необходимо для точного расположения светильников, вентиляционных отверстий и привязки к стенам.
