Диагностика электронных компонентов требует строгого соблюдения правил техники безопасности и точности измерений. Процесс выявления неисправностей в цепи занимает от 15 до 40 минут в зависимости от сложности платы. Стоимость базового оборудования для таких работ минимальна, однако ошибка в разрядке может привести к выходу прибора из строя. Правильная проверка конденсатора мультиметром позволяет быстро определить причину сбоя в работе устройства.
Базовые сведения и безопасность
Работа с конденсаторами сопряжена с риском получения электрического удара, так как эти детали способны накапливать заряд даже после отключения питания. Сложность данной задачи оценивается как средняя, что предполагает наличие базовых знаний электрики. Основное внимание следует уделить полной разрядке компонента перед любыми манипуляциями. Игнорирование этого правила может привести к повреждению мультиметра или травмированию оператора. Время на первичную диагностику одного элемента обычно не превышает 10 минут.
Перечень расходных материалов
Для качественного выполнения работ потребуется набор вспомогательных средств, обеспечивающих чистоту контактов и надежность соединений.
- Изопропиловый спирт для очистки плат от флюса;
- Припой (оловянно-свинцовый или бессвинцовый);
- Медная оплетка для удаления излишков припоя;
- Канифоль или активный флюс;
- Ватные палочки для локальной очистки;
- Безворсовая салфетка;
- Защитные перчатки;
- Малярный скотч для фиксации соседних деталей.
| Материал | Количество | Расход на 1 устройство | Примерная цена |
|---|---|---|---|
| Изопропиловый спирт | 100 мл | 5-10 мл | 150 руб. |
| Припой | 50 г | 1-2 г | 200 руб. |
| Медная оплетка | 1 метр | 10-20 см | 300 руб. |
| Флюс | 20 г | 1-2 г | 100 руб. |
| Ватные палочки | 1 упаковка | 2-3 шт. | 50 руб. |

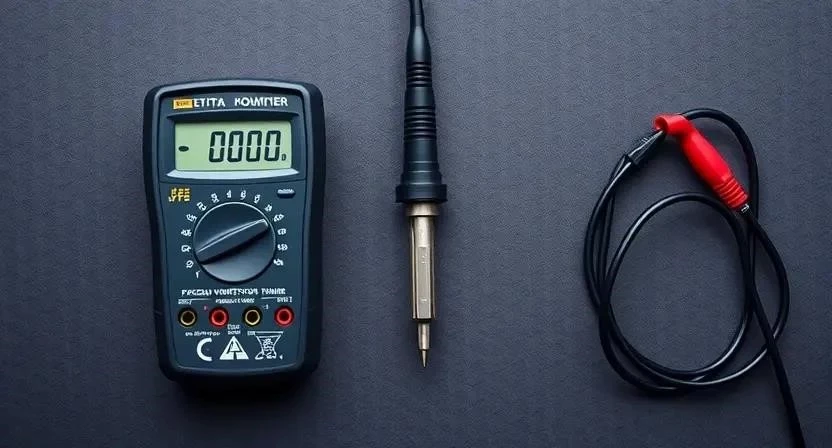

Инструментальный набор
Правильный подбор инструментов гарантирует точность измерений и сохранность электронных компонентов. Основным прибором является цифровой тестер с соответствующим функционалом.
- Мультиметр с функцией измерения емкости (F);
- Разрядный резистор (номиналом 1-10 кОм);
- Антистатический пинцет;
- Паяльник с регулировкой температуры;
- Оловянный отсос для выпаивания;
- Стриппер для зачистки проводов;
- Лупа с подсветкой.
| Тип прибора | Основная функция | Статус | Цена (средняя) |
|---|---|---|---|
| Цифровой мультиметр | Измерение емкости, сопротивления | Обязательно | 1500 руб. |
| Разрядный резистор | Безопасный сброс заряда | Обязательно | 30 руб. |
| Паяльник | Демонтаж и монтаж детали | Обязательно | 800 руб. |
| Пинцет | Удержание мелких деталей | Желательно | 200 руб. |
| Оловянный отсос | Очистка отверстий в плате | Желательно | 400 руб. |
Организация рабочего места
Эффективная диагностика невозможна без правильно подготовленной зоны. Помещение должно быть оснащено ярким направленным освещением, чтобы видеть мельчайшие трещины в корпусе детали. Важным аспектом является антистатическая защита: использование специального коврика или браслета предотвращает повреждение микросхем статическим электричеством. Также необходимо обеспечить приток свежего воздуха или использовать вытяжку для удаления паров припоя и флюса.
Предварительная обработка детали
Визуальный осмотр позволяет выявить до 50% неисправностей еще до включения прибора. Первым делом проверяется корпус электролитического конденсатора на предмет вздутия верхней части или вытекания электролита. Далее следует очистка контактов от окислов и остатков флюса с помощью спирта, так как загрязнения создают дополнительное сопротивление и искажают показания. Тщательно изучается маркировка: номинал емкости в микрофарадах (мкФ) и максимальное рабочее напряжение должны быть четко видны для последующего сравнения с результатами теста.
Алгоритм проверки конденсатора
Соблюдение строгой последовательности действий исключает риск поломки оборудования и обеспечивает достоверность данных.
- Обесточивание устройства (отключение от сети, извлечение батарей) — 1 мин.
- Разрядка конденсатора через резистор (соединение выводов через резистор на несколько секунд) — 2 мин.
- Выпаивание компонента из платы (для исключения влияния параллельных цепей) — 5 мин.
- Настройка мультиметра в режим омметра (проверка базового состояния) — 1 мин.
- Проверка на короткое замыкание (сопротивление не должно быть близким к нулю) — 1 мин.
- Переключение прибора в режим измерения емкости (символ F или mF/µF) — 1 мин.

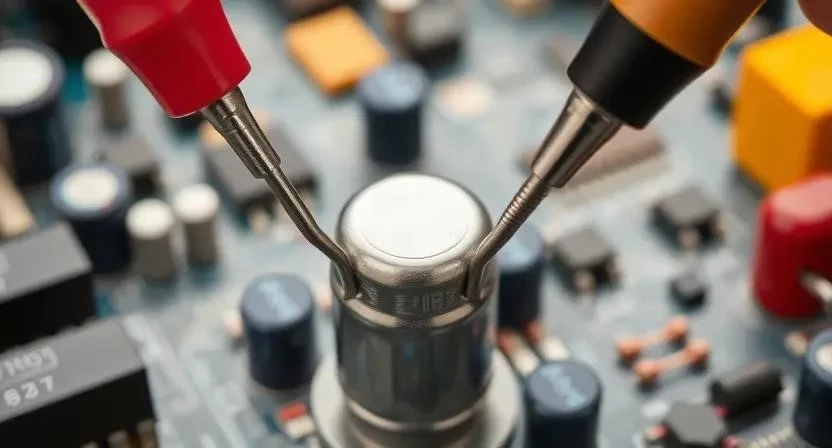

- Соединение щупов с выводами с учетом полярности (минус к минусу) — 1 мин.
- Снятие показаний и ожидание полной стабилизации цифр на экране — 2 мин.
- Сравнение полученного результата с номиналом, указанным на корпусе — 1 мин.
- Повторная проверка при смене полярности (актуально для некоторых типов компонентов) — 1 мин.
Пример из практики: однажды я забыл выпаять конденсатор из параллельной цепи, и прибор показал емкость в два раза выше номинала, что привело к ложному выводу об исправности детали.
| Действие | Ожидаемый результат | Признак неисправности |
|---|---|---|
| Проверка омметром | Постепенный рост сопротивления | 0 Ом (КЗ) или бесконечность (обрыв) |
| Измерение емкости | Значение близко к номиналу (±10-20%) | Значительное отклонение или 0 |
| Визуальный осмотр | Ровный корпус, чистые выводы | Вздутие, подтеки электролита |
| Разрядка | Сброс напряжения до 0В | Сохранение высокого напряжения |
| Смена полярности | Стабильные показатели | Резкий скачок или ошибка прибора |
Технические тонкости процесса
Температурный режим окружающей среды может влиять на показатели емкости, особенно у старых электролитов. Полярность имеет критическое значение при работе с электролитическими моделями; неправильное подключение щупов может привести к некорректным данным. Точность прибора напрямую зависит от его класса: дешевые тестеры имеют большую погрешность. Время разрядки должно быть достаточным, чтобы остаточное напряжение не исказило замер емкости, что особенно важно для высоковольтных деталей.
Распространенные ошибки при диагностике
Многие начинающие мастера допускают промахи, которые приводят к порче оборудования или неверным диагнозам.
- Попытка измерения без предварительной разрядки конденсатора.
- Проведение диагностики прямо на плате без выпаивания детали.
- Неправильный выбор диапазона измерений на мультиметре.
- Игнорирование полярности при подключении щупов к электролиту.
- Использование окисленных или поврежденных щупов прибора.
Пример из практики: при попытке проверить электролит без разрядки я сжег предохранитель в своем мультиметре, так как напряжение на детали превышало допустимый порог.
Экономический анализ и затраты
Стоимость диагностики зависит от используемого оборудования и того, выполняется ли работа самостоятельно или в сервисе.
| Класс мультиметра | Точность | Средняя цена | Срок службы |
|---|---|---|---|
| Бюджетный | Низкая (±5%) | 800 — 1500 руб. | 1-2 года |
| Средний | Средняя (±1%) | 3000 — 7000 руб. | 3-5 лет |
| Профессиональный | Высокая (±0.1%) | 15000+ руб. | 10+ лет |
| Специализированный (ESR) | Высокая (по ESR) | 4000 — 10000 руб. | 5+ лет |
| Автомобильный | Средняя | 2000 — 5000 руб. | 4-6 лет |
| Статья расходов | Своими руками | В сервисном центре | Экономия |
|---|---|---|---|
| Диагностика | Бесплатно | 500 — 1000 руб. | 500 — 1000 руб. |
| Стоимость детали | 20 — 100 руб. | 100 — 300 руб. | 80 — 200 руб. |
| Работа по замене | Бесплатно | 300 — 800 руб. | 300 — 800 руб. |
| 20 — 100 руб. | 900 — 2100 руб. | 880 — 2000 руб. |
Пост-диагностические мероприятия
После завершения всех измерений мультиметр следует очистить от пыли и хранить в сухом месте, желательно в оригинальном чехле. Неисправные конденсаторы нельзя выбрасывать с бытовым мусором из-за содержания электролитов; их необходимо сдать в пункты утилизации электронных отходов. При установке нового компонента обязательно проверяется качество пайки: отсутствие «холодных» соединений и лишних перемычек припоя между соседними дорожками платы.
Другие способы проверки
Существуют альтернативные методы, которые могут быть полезны при отсутствии специализированного мультиметра. Проверка с помощью обычной лампочки позволяет определить факт зарядки и разрядки, но не дает точного значения емкости. Использование ESR-метра является более профессиональным подходом, так как он измеряет эквивалентное последовательное сопротивление, выявляя «высохшие» детали. Осциллограф применяется для анализа формы сигнала на конденсаторе в реальном времени в работающей схеме.
Пример из практики: использование ESR-метра в одном из проектов позволило мне найти «высохший» конденсатор, который по емкости казался исправным, но имел огромное внутреннее сопротивление.
Часто задаваемые вопросы
Почему измеренная емкость ниже номинала?
Это может быть следствием естественного старения электролита, воздействия высоких температур или погрешности самого измерительного прибора.
Что означает символ бесконечности (OL) на экране мультиметра?
В режиме омметра это указывает на обрыв цепи внутри конденсатора, что свидетельствует о его полной неисправности.
Можно ли проверять конденсатор без выпаивания из платы?
Такой метод дает недостоверные результаты, так как другие компоненты схемы, соединенные параллельно, будут влиять на итоговое значение емкости.
Как понять, что конденсатор пробит?
При проверке в режиме омметра или прозвонки прибор покажет очень низкое сопротивление (близкое к 0 Ом), что означает короткое замыкание.
Нужно ли разряжать керамические конденсаторы?
Керамические детали имеют малую емкость и разряжаются быстро, но в высоковольтных цепях осторожность все равно обязательна.
Влияет ли полярность на измерение емкости?
Для электролитических конденсаторов соблюдение полярности важно для точности и безопасности, для неполярных (пленочных, керамических) — нет.
Что делать, если емкость отклоняется на 5-10%?
Такое отклонение считается допустимым и укладывается в стандартный производственный допуск большинства компонентов.
