Монтаж сплит-системы требует использования специализированного оборудования для обеспечения герметичности соединений и правильной работы компрессора. Ошибка в развальцовке или недостаточное вакуумирование системы приводят к утечке фреона R32 или R410A, что вызывает выход техники из строя. Стоимость профессионального набора инструментов для кондиционеров варьируется от 40 000 до 180 000 рублей в зависимости от бренда. Правильно подобранные инструменты для монтажа кондиционеров сокращают время установки одного блока до 4-6 часов.
Назначение и устройство специализированного оборудования
Профессиональный монтажный набор предназначен для создания герметичного контура между внутренним и внешним блоками. Основной принцип работы большинства устройств основан на механической деформации медных трубок или создании глубокого разрежения в системе. Вальцовка позволяет создавать конусообразное расширение конца трубы для плотного прилегания гайки, а вакуумный насос удаляет из системы воздух и влагу. Популярностью пользуются как компактные ручные наборы для частных мастеров, так и тяжелые стационарные комплекты для промышленных систем.
Технические параметры основных устройств
Эффективность работы зависит от точности настроек и мощности оборудования. Вакуумный насос должен обеспечивать глубокий вакуум, а манометрический коллектор — точно отображать давление фреона.
| Инструмент | Характеристика | Значение | Что означает |
|---|---|---|---|
| Вакуумный насос | Производительность | 2-3 м³/час | Скорость откачки воздуха из системы |
| Вальцовка | Диаметры трубок | 1/4″, 3/8″, 1/2″, 5/8″ | Возможность работы с разными мощностями блоков |
| Манометр | Погрешность | ±0.5% | Точность определения давления хладагента |
| Труборез | Диаметр реза | до 42 мм | Максимальный размер обрабатываемой трубки |
| Весы | Точность взвешивания | ±5 грамм | Контроль точного объема заправки фреона |
Состав профессионального комплекта

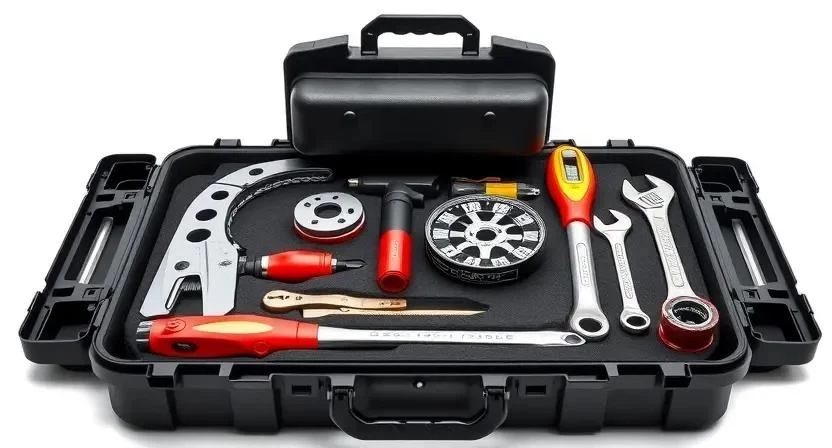

Полная комплектация оборудования обеспечивает автономность мастера на объекте. Обычно все инструменты размещаются в ударопрочном пластиковом кейсе с ложементами.
- Вакуумный насос с гибким шлангом.
- Вальцовка эксцентрического типа с набором матриц.
- Манометрический коллектор с датчиками давления.
- Труборез с роликовым ножом.
- Электронные весы для заправки хладагента.
- Перфоратор с алмазными коронками по бетону.
- Детектор скрытой проводки.
- Набор шестигранников и разводных ключей.
- Строительный уровень (пузырьковый или лазерный).
- Триммер для снятия теплоизоляции.
Технология выполнения работ и принцип эксплуатации
Процесс установки начинается с подготовки помещения. Необходимо очистить рабочую зону, отметить места крепления блоков и проверить стены детектором проводки, чтобы избежать повреждения кабелей при бурении.
Пример из опыта: Однажды при монтаже в старом фонде отсутствие детектора привело к попаданию коронки в старую алюминиевую проводку, что вызвало короткое замыкание во всем подъезде. Теперь проверка стен — обязательный первый этап.
Пошаговый алгоритм монтажа:
- Разметка мест установки внутреннего и внешнего блоков (15 минут).
- Алмазное бурение отверстия под трассу под наклоном (40 минут).
- Монтаж кронштейнов внешнего блока с помощью уровня (30 минут).
- Прокладка медных трубок в теплоизоляции через отверстие (40 минут).
- Торцевание труб труборезом и снятие заусенцев (10 минут).
- Развальцовка концов трубок с помощью вальцовки (20 минут).
- Соединение трубок с блоками с помощью гаечных ключей (20 минут).
- Подключение межблочного электрического кабеля (20 минут).
- Вакуумирование системы насосом до достижения 500 микрон (30 минут).
- Проверка герметичности соединений манометром (15 минут).
- Открытие вентилей и запуск системы (10 минут).
- Тестирование режимов работы и замер температуры (15 минут).
Для работы потребуется следующий перечень материалов:
| Материал | Расход на 1 м трассы | Средняя цена за ед. | |
|---|---|---|---|
| Медная трубка | 2 шт (разных диаметров) | 800 руб/м | 8 000 руб |
| Теплоизоляция | 2 м | 150 руб/м | 1 500 руб |
| Межблочный кабель | 1 м | 200 руб/м | 1 000 руб |
| Кронштейны | 1 комплект | 1 200 руб/шт | 2 400 руб |
| Крепеж (анкеры, дюбели) | 1 набор | 500 руб/набор | 500 руб |
При эксплуатации оборудования важно соблюдать технику безопасности: использовать защитные очки при бурении, работать с фреоном в перчатках во избежание обморожения кожи и следить за заземлением электроинструмента.
Область применения и возможности оборудования
Данный набор инструментов используется для выполнения широкого спектра задач по обслуживанию климатической техники. Возможности оборудования позволяют работать с различными типами систем:
- Установка бытовых сплит-систем в квартирах.
- Монтаж мульти-сплит систем в загородных домах.
- Обслуживание кассетных и канальных кондиционеров.
- Поиск и устранение утечек хладагента.
- Дозаправка систем фреоном R32 и R410A.
- Промывка медных магистралей.
- Замена сгоревших компрессоров.
- Вакуумирование систем после длительного простоя.
Ограничения касаются работы с промышленными чиллерами, где требуются более мощные вакуумные станции и специализированные инструменты для пайки больших диаметров.
Эргономика и удобство эксплуатации
Современный инструмент проектируется с учетом высоких нагрузок. Рукоятки вальцовок имеют прорезиненное покрытие, что снижает скольжение и уменьшает усталость кисти. Вес вакуумного насоса оптимизирован для переноски в руках, а уровень шума при работе не превышает 60-70 дБ. Вибрация перфоратора гасится за счет встроенных демпферов, что позволяет проводить алмазное бурение отверстий под кондиционер без чрезмерного напряжения в руках. Обслуживание большинства инструментов сводится к периодической смазке резьбовых соединений и замене масла в вакуумном насосе каждые 50-100 часов работы.
Преимущества и недостатки профессионального набора
Использование специализированного оборудования существенно влияет на качество итогового результата.
Положительные стороны:
- Высокая точность развальцовки трубок.
- Гарантированная герметичность соединений.
- Значительное ускорение процесса монтажа.
- Возможность работы с любыми типами фреона.
- Долгий срок службы инструментов.
- Компактное хранение в едином кейсе.
- Снижение риска брака при установке.
Отрицательные стороны:
- Высокая первоначальная стоимость комплекта.
- Необходимость регулярного технического обслуживания.
- Значительный общий вес набора.
- Сложность в освоении для новичков.
- Зависимость некоторых приборов от электросети.
Сравнение вариантов оснащения
Выбор между бюджетным и премиальным набором зависит от объема планируемых работ и требований к точности.
| Параметр | Бюджетный набор | Профессиональный набор | Премиум сегмент |
|---|---|---|---|
| Материал вальцовки | Обычная сталь | Закаленная сталь | Титановое напыление |
| Тип вакуумного насоса | Одноступенчатый | Двухступенчатый | Инверторный с датчиком |
| Точность манометров | Средняя | Высокая | Цифровая (электронная) |
| Срок службы | 1-2 сезона | 5-7 лет | 10+ лет |
| Средняя цена | 15 000 — 25 000 руб | 40 000 — 80 000 руб | 120 000+ руб |
Стоимость и приобретение
Цены на оборудование зависят от производителя и функциональности. Бюджетные варианты подходят для разовых работ, в то время как премиум-инструменты окупаются за счет скорости и отсутствия рекламаций.
| Статья расходов | Стоимость (с мастером) | Своими руками | Экономия |
|---|---|---|---|
| Аренда/покупка инструмента | Включено в работу | 45 000 руб | 0 руб |
| Закупка материалов | 12 000 руб | 10 000 руб | 2 000 руб |
| Оплата работы мастера | 15 000 руб | 0 руб | 15 000 руб |
| 27 000 руб | 55 000 руб | -28 000 руб |
Приобрести оборудование можно в специализированных магазинах климатической техники или через крупные строительные маркетплейсы. Рекомендуется выбирать проверенных дилеров для получения официальной гарантии.
Опыт эксплуатации и отзывы мастеров
Специалисты отмечают, что инвестиции в качественную вальцовку окупаются в первый же месяц работы. Пример из опыта: переход с дешевой китайской развальцовки на эксцентрический инструмент сократил количество протечек фреона с 10% до 0.5%.
Многие подчеркивают важность использования электронных весов. Пример из опыта: заправка кондиционера «на глаз» по манометру часто приводит к переливу фреона, что вызывает обмерзание внутреннего блока и снижение КПД системы. Точный вес гарантирует заводские показатели.
Особое внимание уделяется вакуумному насосу. Пример из опыта: использование бытового пылесоса вместо вакуумного насоса не позволяет удалить влагу из системы, что приводит к образованию кислоты в масле компрессора и его выходу из строя через год.
Часто задаваемые вопросы
Можно ли обойтись без вакуумного насоса?
Нет, вакуумирование необходимо для удаления воздуха и влаги, иначе система будет работать нестабильно и быстро выйдет из строя.
Чем отличается эксцентрическая вальцовка от обычной?
Эксцентрическая создает более ровный и плотный конус, что значительно снижает риск утечки хладагента.
Какой труборез лучше выбрать?
Для медных трубок оптимален роликовый труборез, так как он обеспечивает идеально ровный срез без деформации стенки.
Нужны ли весы, если в системе уже есть заводской заряд?
Да, при удлинении трассы свыше 5 метров необходимо добавлять определенное количество грамм фреона на каждый метр.
Как часто менять масло в насосе?
Рекомендуется менять масло после каждых 50 часов работы или если оно изменило цвет на мутный.
Что делать, если трубка помялась при гибке?
Помятый участок необходимо вырезать труборезом и заново выполнить развальцовку.
Поможет ли обычный уровень при монтаже?
Да, но лазерный уровень позволяет быстрее и точнее выровнять внутренний блок на большой площади стены.
Зачем нужен детектор проводки?
Чтобы избежать сверления электрических кабелей, замурованных в бетонных стенах.
Можно ли использовать один манометр для всех видов фреона?
Нет, для каждого типа хладагента (R32, R410A) существуют свои шкалы давления, поэтому нужен соответствующий коллектор.
Как проверить герметичность после монтажа?
С помощью манометрического коллектора (опрессовка азотом) или с помощью мыльного раствора на соединениях.
