Правильное планирование электросети начинается с создания детальной технической документации. Разработка полноценного электропроекта частного дома занимает от 7 до 14 рабочих дней в зависимости от сложности системы. Стоимость профессионального проектирования варьируется от нескольких тысяч до десятков тысяч рублей. Грамотный подход исключает перерасход кабеля и риск перегрузки сети. Это основа безопасности всего жилого строения.
Факторы, определяющие стоимость и сложность
Общая площадь здания напрямую влияет на длину кабельных трасс и количество распределительных коробок. В многоэтажных строениях усложняется архитектура сети из-за необходимости установки дополнительных щитков на каждом уровне. Перечень энергозатратного оборудования, такого как электрический котел, сауна или система кондиционирования, требует более точного расчета сечения кабеля и подбора мощных автоматов. Высокие требования к автоматизации, включая систему «умный дом», значительно увеличивают объем работы проектировщика. В таких случаях в схему добавляются контроллеры, датчики и сложные сценарии освещения.
Состав обязательной документации
Техническая документация строго регламентирована нормами ПУЭ и ГОСТ. Пояснительная записка содержит описание технических решений, обоснование выбора материалов и расчеты нагрузок. Спецификация оборудования представляет собой полный перечень всех комплектующих с указанием марок и количества. Ключевым элементом является однолинейная схема электроснабжения, где отображается путь тока от ввода до конечного потребителя. Также проект включает план розеток и выключателей для каждой комнаты.
| Документ | Назначение | Обязательность |
|---|---|---|
| Пояснительная записка | Описание технических решений и обоснование | Обязательно |
| Однолинейная схема | Графическое изображение сети от ввода до потребителя | Обязательно |
| План расстановки точек | Расположение розеток, выключателей, светильников | Обязательно |
| Спецификация материалов | Перечень кабелей, автоматов и щитового оборудования | Обязательно |
| Схема заземления | Чертеж заземляющего контура и его подключение | Обязательно |

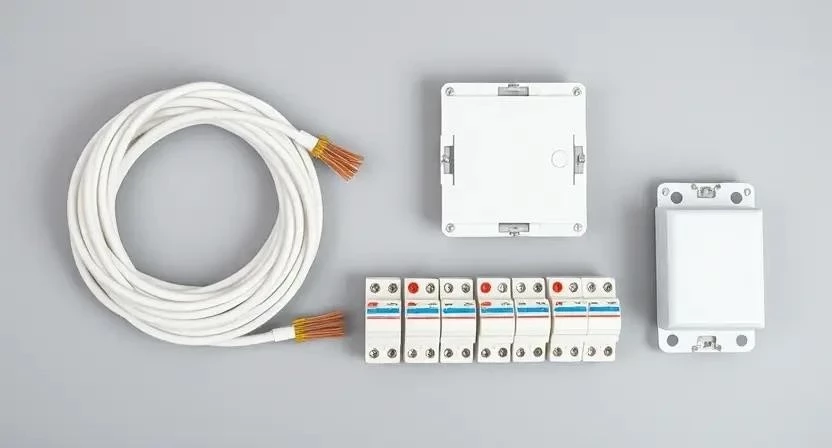

- Кабель ВВГнг-LS
- Автоматические выключатели
- УЗО (устройство защитного отключения)
- Дифференциальные автоматы

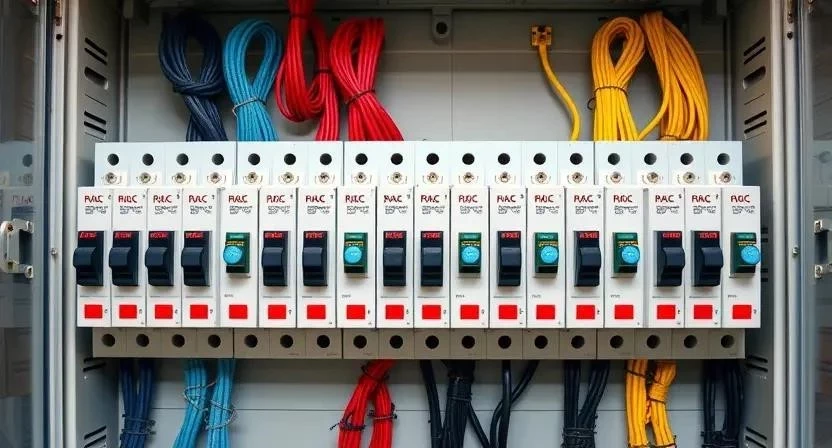

- Распределительный щит
- Монтажные коробки
- Шины заземления
- Счётчик электроэнергии
Принципы расчета электрических нагрузок
Расчет электронагрузок базируется на суммировании мощностей всех электроприборов. Проектировщик учитывает коэффициент одновременности, так как редко все устройства работают на полную мощность одновременно. Распределение по фазам необходимо для трехфазных сетей, чтобы избежать перекоса фаз. Основная формула расчета мощности: P = U * I * cos φ.
| Помещение | Основные потребители | Примерная мощность (кВт) |
|---|---|---|
| Кухня | Духовка, чайник, посудомойка, холодильник | 5.0 — 7.0 |
| Гостиная | Телевизор, аудиосистема, освещение | 1.5 — 2.5 |
| Спальня | Освещение, зарядные устройства, кондиционер | 1.0 — 2.0 |
| Ванная | Стиральная машина, бойлер, фен | 3.0 — 5.0 |
| Котельная | Электрокотел, насосы, автоматика | 6.0 — 12.0 |
- Составление полного списка всех электроприборов.
- Определение номинальной мощности каждого устройства.
- Группировка потребителей по отдельным линиям.
- Расчет суммарной нагрузки на каждую группу.
- Применение коэффициента спроса для учета одновременности.
- Определение номинала автоматического выключателя.
- Подбор сечения кабеля исходя из расчетного тока.
Ценообразование при создании проекта
Цена проекта электрики зависит от выбранного пакета услуг. Эконом-вариант обычно включает только схему расположения розеток и простой список материалов. Стандартный проект содержит полный комплект документов и однолинейную схему. Премиум-сегмент подразумевает детальную проработку системы «умный дом» и согласование с государственными органами. Расценки часто привязываются к квадратному метру площади дома. Разработкой должен заниматься сертифицированный инженер-электрик.
| Специалист | Подход к работе | Средняя стоимость |
|---|---|---|
| Частный мастер | Упрощенные схемы, опыт на практике | Низкая |
| Проектное бюро | Полное соответствие ГОСТ и ПУЭ | Высокая |
| Инженер-фрилансер | Индивидуальный подход, средняя детализация | Средняя |
| Строительная компания | Комплексный подход с монтажом | Средняя/Высокая |
| Дизайнер интерьера | Акцент на эстетику и расположение точек | Средняя |
Пример из практики: В одном из объектов заказчик решил сэкономить и нанял неопытного мастера. В итоге в проекте не учли мощность электрического бойлера, что привело к постоянному срабатыванию УЗО и необходимости переделывать линию в уже готовой отделке.
Сопутствующие финансовые затраты
Помимо оплаты за сам проект, возникают дополнительные траты. Согласование с электросетями требует оплаты госпошлин и услуг по техприсоединению. Покупка материалов по спецификации может занять значительную часть бюджета, особенно при выборе брендов премиум-класса. Услуги технадзора обеспечивают контроль за соблюдением проекта в процессе монтажа. Это гарантирует, что электромонтажник не заменит кабель ВВГнг на более дешевый и опасный аналог.
Варианты реализации электропроводки

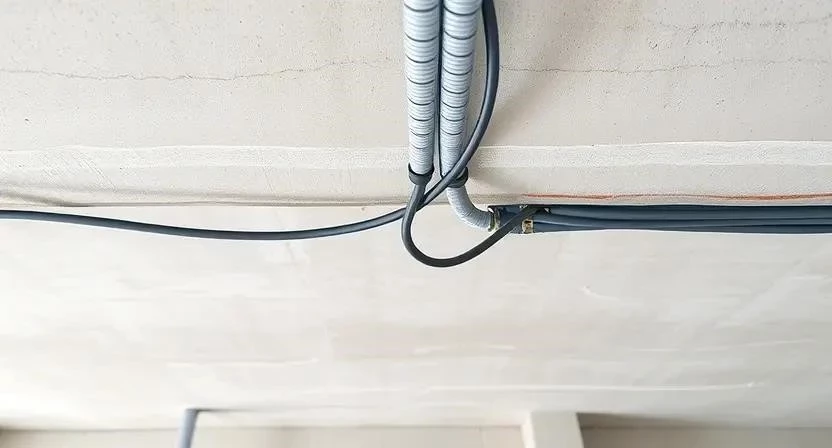

Для одноэтажных домов чаще всего используется централизованная схема с одним распределительным щитом. В двухэтажных строениях целесообразно устанавливать главный вводной щит на первом этаже и распределительный щиток на втором для удобства обслуживания линий. Трассы прокладываются перпендикулярно стенам с соблюдением безопасных расстояний от газовых труб.
| Сечение кабеля | Типичная нагрузка | Применение |
|---|---|---|
| 1.5 мм² | До 3.5 кВт | Линии освещения |
| 2.5 мм² | До 5.5 кВт | Стандартные розетки |
| 4 мм² | До 7.5 кВт | Мощные бытовые приборы |
| 6 мм² | До 10 кВт | Электроплиты, варочные панели |
| 10 мм² | Высокая нагрузка | Вводной кабель в дом |
- Обеспечение легкого доступа для обслуживания.
- Исключение размещения в ванной комнате.
- Удаленность от источников тепла и воды.
- Установка на уровне глаз (примерно 1.5-1.7 м).
- Защита от случайных механических повреждений.
Пример из практики: На практике я рекомендую размещать щиток в прихожей или техническом помещении. В одном из домов мы установили его в гардеробной, что позволило скрыть оборудование от глаз, сохранив при этом быстрый доступ к автоматам.
Способы оптимизации расходов
Оптимизация затрат возможна без ущерба для безопасности. Использование типовых решений для стандартных комнат снижает стоимость проектирования. Самостоятельное составление подробного технического задания (ТЗ) избавляет инженера от лишних выездов и правок.
- Оптимизация количества розеток под конкретную мебель.
- Группировка освещения в одну линию.
- Выбор стандартных, проверенных марок кабеля.
- Отказ от избыточной автоматизации в нежилых зонах.
- Использование одного щитка вместо нескольких малых.
- Точный расчет метража для исключения остатков.
- Самостоятельный подбор простых аксессуаров по спецификации.
Пример из практики: Мой опыт показывает, что детальное ТЗ с указанием каждого прибора сокращает время разработки проекта на 30%. Это позволило одному из клиентов сэкономить около 15% от общей стоимости услуг проектировщика.
Ответы на частые вопросы
Нужен ли проект для маленького дома?
Да, безопасность сети не зависит от площади здания. Даже в небольшом доме важно правильно рассчитать нагрузки и подобрать защиту.
Можно ли обойтись простым наброском от руки?
Это рискованно, так как набросок не содержит технических расчетов сечения кабеля и точного подбора номиналов автоматов.
Как проверить корректность готового проекта?
Необходимо сверить все решения с актуальными нормами ПУЭ и ГОСТ, а также проверить соответствие спецификации заявленной мощности.
Что такое УЗО и обязательно ли оно?
Устройство защитного отключения защищает людей от поражения током при утечке. Его установка обязательна в помещениях с повышенной влажностью.
Зачем нужно заземление в частном доме?
Заземляющий контур отводит опасный ток утечки в землю, предотвращая удар током при прикосновении к корпусу прибора.
Можно ли менять проект в процессе монтажа?
Любые изменения должны согласовываться с инженером, чтобы не нарушить расчетную мощность линии и безопасность системы.
Какой кабель считается стандартом для жилых домов?
Кабель ВВГнг-LS является оптимальным выбором благодаря отсутствию галогенов и низкому дымовыделению при горении.
Каков срок службы правильно спроектированной проводки?
При соблюдении всех норм проектирования и монтажа срок службы системы составляет до 30 лет без необходимости капитального ремонта.
