Как найти скрытые провода в стене, используя сканер проводки: обзор моделей детекторов

Индикаторная отвертка на батарейках (с функцией прозвонки), контактного типа

Этот вид тестерных отверток для проверки напряжения внешне отличить почти невозможно от описанных выше. Зато по функционалу они отличаются, да и схематически тоже. Этот прибор сделан на основе полевого или составного транзистора, в одну из цепей встроен светодиод. Источником питания в данной модели являются батарейки в форме «таблетки». Обычно батареек две, но может быть и три. На торце рукоятки также есть металлическая пластина, но касаться ее надо не всегда. И об этом следует помнить.

Индикаторная отвертка со светодиодом, полем транзистором и батарейками

Отличить эту отвертку можно коснувшись двух ее концов — жала и кнопки на рукоятке. При этом загорается светодиод. Этим, кстати, проверяем ее работоспособность. Это надо делать каждый раз перед тем как пользоваться индикаторной отверткой. Ведь если батарейки сели, светодиод просто не будет светиться… В результате можно прикоснуться к фазе…

Индикаторная отвертка с батарейками позволяет не только определить наличие фазы. Кроме фазы можно еще:

• Определить наличие нуля. Ничем другим, кроме мультиметра, вы ноль не определите. Обычно его «определяют» методом исключения. Там, где обычная индикаторная отвертка не горит, считается ноль. Но он тоже может быть в обрыве. И тогда приходится прозванивать цепь, что не всегда удобно. А так, при помощи индикатора напряжения с батарейками, можно сразу отследить наличие «нуля» и целостность провода.
• Прозвонить провод, проверить целостность предохранителей, целостность ТЭНа, ламп накаливания, трансформаторных обмоток, определить наличие обрыва в любом оборудовании.
• Проверить на пробой диод, найти его анод и катод.
• Определение наличие напряжения на изолированном проводнике. Это точно позволяет найти место обрыва проводника.
• Найти проводку в стене. Это не полноценный детектор проводки, но с его помощью можно предположить, где проходит провод. Правда, есть ограничение: расстояние от провода до поверхности стены не должно превышать 1,5 см.

Две схемы индикаторной отвертки с батарейками и светодиодом

С учетом того, что стоит такая индикаторная отвертка совсем немного — от 150 рублей до 300 рублей, функциональность более чем впечатляющая. Только надо уметь с ней работать и следить за состоянием элементов питания. В этом их главный недостаток, ведь батарейки «таблетки» могут быстро разряжаться. Чтобы работоспособность тестера проводки сохранялась дольше, лучше в нерабочее время щуп изолировать. Например, подобрать кусок кембрика (изоляционной трубки из ПВХ) подходящего диаметра. Этим куском изоляции, как колпачком, закрывать щуп.

Примеры и сравнение популярных моделей

В настоящее время существует такое большое количество самых различных марок и моделей приборов поиска скрытой или оборванной проводки, что все тяжело рассмотреть и описать их характеристики, преимущества и недостатки. Поэтому мы рассмотрим только самые популярные детекторы, которые используются в домашнем обиходе.

• Электронный тестер №48М является многофункциональным устройством для домашнего использования, который используется для проверки целостности проводов, а также для нахождения скрытой в стене проводки контактным и бесконтактным способом. Имеет светодиодную индикацию и может обнаруживать провода, которые расположены на глубине до 2 см в стене.
• Устройство для поиска проводки и металлических элементов «Спарта» имеет звуковой и световой оповещатель. Позволяет обнаруживать не только провода, но и различные металлические элементы. Находит места обрыва в цепи.
• «Поиск» используется не только для точного обнаружения в стене и потолках проводки, но и позволяет проверять правильность фазировки электрических счётчиков, выявлять оборудование с местом обрыва зануления или заземления, проверять исправность предохранителей, определять обрывы в проводке. Оснащён четырьмя диапазонами чувствительности.
• Искатель «ДЯТЕЛ М» Е121.3 помогает находить скрытую проводку, проверять правильность фазировки счётчиков, обнаруживать фазные провода на различных участках поверхности помещения и т. д. Имеет пластмассовый корпус с ребром ограничения для безопасности работы и четыре степени чувствительности.
• Небольшой бесконтактный детектор UNI-T UT12А китайского производства позволяет определять напряжение от 90 до 1000 В переменного тока. Имеет световой и звуковой индикатор, а также систему автоматического отключения при 30 минутном простое. Внешне похож на обычный маркер. Очень удобный в домашнем обиходе.
• Искатель проводки TS-75 в металлическом удобном корпусе позволяет точно определить расположение проводки в стене под током. Имеет световую и звуковую индикацию.
• Недорогой детектор S100 STANLEY STHTO-77403 американского производства прекрасно подойдёт для домашнего и даже профессионального использования. Позволяет находить не только скрытую проводку, но и места обрыва в цепи. Имеет небольшие габариты и удобный прочный пластиковый корпус.

Если говорить о детекторах отечественного производства, то они отлично подойдут для использования в бытовых целях. Имеют доступные цены и могут предложить хорошее качество. Китайские модели более компактны и удобны в использовании. Также имеют невысокую стоимость, но, как нам известно, данный производитель не может похвастаться длительным сроком службы своей продукции. Выбирая марки известных европейских или американских производителей можно быть уверенным, что детектор прослужит долгое время и будет иметь необходимое количество функционала как для домашнего использования, так и для профессиональной работы при доступной цене.

Проверка самодельных искателей проводки

Прежде чем применять самодельный прибор, рекомендуется протестировать его работоспособность. Проверка покажет правильность сборки.

Тест выполняется следующим образом:

1. Находим участок, в котором точно есть скрытая проводка. Например, гарантировано можно говорить о наличии в стене проводов, идущих к выключателям и розеткам.
2. Проверяем выбранный участок. Для этого подводим прибор к стене и наблюдаем за индикацией.
3. Если сигнал поступает лишь в месте прохода кабеля, устройство исправно и им можно пользоваться.
4. Если сигнал, то возникает, то пропадает в разных направлениях, значит, прибор неисправен.

Итак, не обязательно приобретать детектор проводки в магазине. Это устройство вполне можно изготовить в домашних условиях, если следовать указанным выше схемам.

Правила работы с разными типами тестеров

Принцип тестирования электрических сетей и оборудования простыми, светодиодными и универсальными отвёртками имеет некоторые отличия. Для получения достоверного результата необходимо следовать основным правилам работы с пробниками.

Проверка простым индикатором

Этот тип устройства помогает быстро определить наличие фазы, нагрузки на кабеле или розетке.

Тестер берут в руку, зажимают контактную поверхность.

Пробник прикладывают поочередно к контактам, определяют результат по индикатору.

Щуп прибора подносят к одному проводу, контакту, чтобы не произошло замыкания нуля и фазы. Результат получается поверхностный — такая проверка показывает наличие или отсутствие напряжения. Для более точного результата используют более универсальный тип тестера.

Проверка отверткой со светодиодом

Необходимо знать, как пользоваться отверткой индикатором со светодиодом, чтобы получать точные данные при проверке техники и электрической сети.

Поиск фазного провода осуществляется по аналогии с простым тестером — пальцем замыкается цепь фазоопределителя, жало прикладывается к контактам.

Светодиодное устройство, в отличие от примитивного пробника, поддерживает функцию бесконтактного тестирования. При такой проверке не нужно замыкать контакт, им достаточно приложить отвертку к проводу, коробу или стене, где проходит скрытая проводка. Чувствительный прибор отреагирует сигналом диода на наличие напряжения в этом участке.

У бесконтактного способа тестирования есть минус — чувствительный прибор может показать наличие напряжения при обрыве сети. К плюсам можно отнести яркость светового сигнала, очень удобно при ярком освещении и возможность работать с низким напряжением.

Правила проверки универсальной индикаторной отверткой

Принцип проверки универсальным устройством почти не отличается от предыдущих типов тестеров. На многих моделях есть табло, на которое выводятся цифровые значения напряжения. Работать с таким прибором легче, но по стоимости они превышают более простые модели пробников.

На корпусе тестера находится контактная площадка для замыкания внутренней цепи и тумблер для переключения режимов работы устройства. При необходимости можно выставить контактный, бесконтактный и чувствительный режимы. На всех моделях стандартные буквенные обозначения режимов:

O — работа выполняется по классическому варианту: пальцем замыкается сеть, проводник (жало) прикладывается к тестируемому элементу.

L — бесконтактный режим. К проверяемому объекту подносится или прикладывается контактная часть, обычно это торец рукоятки тестера. Если прибор попал под воздействие электрического поля, световой и звуковой сигналы оповещают о наличии напряжения.

H — высокочувствительный режим работы. Проверка бесконтактная, с низким порогом срабатывания. Эта функция помогает быстро найти скрытую электропроводку.

Применение

Применяя детектор в работе, можно найти трубы и кабель, в стенах, на потолке, на полу и других местах. Это актуально перед началом работы по бурению отверстий с целью сквозного прохода через стену или поиска места для будущей установки распределительной коробки.

Для пола такой прибор удобно использовать при монтаже, например, если у вас теплые полы, но нужно прикрутить к полу барную стойку. Даже трубы на основе металлопластика можно найти и выбрать место между ними для монтажа.

При обустройстве спортзала важно вешать тяжелый спортивный инвентарь на стену. Поэтому, чтобы анкерный болт закрутился в бетон и не попал в арматуру, применяют поиск металлических элементов детектором

Работать с ним просто. Включаете, настраиваете согласно инструкции и подносите к месту будущего бурения. Чтобы понимать, как реагирует инструмент на кабель, возьмите обрезок, поводите им вблизи детектора, чтобы отчетливо распознавать звук. Далее поднесите детектор проводки к стене и убедитесь в отсутствии сигнала. Если его нет, значит, бурить можно.

Лучшие варианты

В этом разделе мы попытались собрать наиболее удачные по отзывам модели обнаружителей скрытой проводки. Как обычно, на одну и ту же модель порой есть противоположные отзывы. Мы постарались отобрать те, у которых количество позитивных отзывов значительно превышает негативные.

Детектор проводки Дятел

Этот аппарат выпускается в Украине, стоит относительно немного 25-30$. Получил в три раза больше положительных оценок, чем отрицательных. Может использоваться для нахождения проводников под напряжением. При работе свет не выключать, а сеть желательно чем-то нагрузить (например, включить лампу). Провода под напряжением определяет успешно, но если проводник уложен в пластиковой трубе, он его не видит.

Дятел — прибор обнаружения скрытой проводки

Прибор для обнаружения скрытой проводки Дятел имеет четыре режима чувствительности:

1. определяет местоположение проводника с точностью до 10 мм;
2. до 100 мм;
3. до 300 мм;
4. до 700 мм.

То есть, начинать работу надо включив 4-й режим. При приближении к проводнику, начинает мигать светодиод, раздается писк. Чем ближе к проводнику, тем мигание чаще, звук громче. Выяснив границу наиболее интенсивных сигналов ставим отметку на стене. Операцию повторяем с другой стороны. Далее переключаем режим и поиск начинаем с уже обозначенных границ. Так, постепенно, находим местоположение проводника с точностью до 1 см в обе стороны.

Bosch DMF 10 Zoom

Этот прибор имеет жидкокристаллический монитор и два режима работы: определение металла (магнитного и немагнитного), древесины и проводки. Есть режим Zoom для увеличения чувствительности прибора. Но его включение приводит к тому, что детектор начинает реагировать не только на проводку, например, но и на расположенные вблизи металлические стойки или прутья арматуры.

При приближении к искомому объекту включается звук и световая индикация. На экране прибора светится шкала, по которой можно определить насколько близко находится прибор к проводнику — чем ближе, тем больше закрашенных полосок на шкале.

Также на дисплее высвечиваются графические изображения найденных материалов:

• перечеркнутый магнит означает немагнитный металл (алюминий, например);
• молния с делениями — проводка под напряжением;

Для того чтобы можно было нормально находить объекты, необходимо изучить инструкцию по эксплуатации. Там описано много нюансов, которые позволят правильно истолковать различные ситуации и не ошибиться при работе.

Определить скрытой проводки Bosch GMS-120

Еще один детектор знаменитой фирмы. Кроме проводки и металлов ищет древесину. Есть три режима работы:

Имеет неплохие отзывы, от предыдущего вариант отличается отсутствием функции Zoom. Зато посреди корпуса есть отверстие, через которое можно отметить на стене место прохождения проводника или наоборот, место, свободное от всяческого металла — для безопасного сверления в стене, потолке или в полу.

Из всех отзывов можно вывести несколько практических рекомендаций:

• если прибор «звенит» по всей стене, прикоснитесь второй рукой к стене (уберите наводки), работать будет нормально;
• если не разберетесь в показаниях, прочтите инструкцию, там все описано четко — в каких случаях использовать какие режимы.

В общем, при определенном опыте, можно довольно точно определить где находится проводка.

Прибор ПОСП 1

Продукт отечественного производства хорош тем, что позволяет не только обнаружить проводку под напряжением. Он может даже найти обрыв провода в стене. Для этого включенный прибор надо вести вдоль проводника. Пока провод цел, включена световая индикация. В месте, где индикатор потухнет и будет обрыв. Для уверенности провести подобную операцию с другой стороны (можно тест повторить дважды).

Стоит данное устройство немного — 20-25$, но популярность у него не очень высокая, отзывов не нашлось.

Отвертка с прозрачной ручкой, в которой скрыт несложный прибор, есть дома почти у каждого, а если нет – наверняка найдется у соседей. Работает отвертка, улавливая электромагнитное поле, которое излучается проводкой, в трех вариантах чувствительности.

Плюсы данного способа определения скрытой проводки в стене заключаются в том, что он очень прост в исполнении, прибор стоит копейки и подходит также для определения целостности электрической цепи.

Однако есть у индикатора и минусы: даже при успешном обнаружении провода под слоем штукатурки прибор покажет опасной зону в 20-30 сантиметров. О точности речи быть не может (индикатор довольно слабый и полностью соответствует своей цене). К тому же с помощью этой отвертки вам не удастся обнаружить провода с защитным экраном или провода без напряжения.

1 Самодельный детектор с пьезоэлементом – простыми словами о сложном

Детекторы скрытой проводки подразделяют на приборы низкого и высокого класса. Прибор низкого класса предназначен для поиска электроприборов и проводки, которая находится под напряжением. Детектор высокого класса имеет большую чувствительность и расширенный функционал. Такой прибор служит для определения обрыва скрытой проводки, обнаруживает местоположение проводов без напряжения.

Детектор скрытой проводки можно сделать своими руками из подручных средств, докупив несколько мелких деталей. При конструировании этого прибора учтите, что для определения проводки в стене под напряжением он подойдет. А если вам необходимо высокочастотное оборудование для выявления обрыва и точного местонахождения кабеля до миллиметра, приобретите качественный детектор в магазине.

Детектор скрытой проводки можно сделать самостоятельно

Для сборки прибора вам понадобится следующий набор элементов:

• микросхема К561ЛА7;
• 9 V батарейка Крона;
• коннектор, разъем для батарейки;
• ограничитель тока (резистор) с номинальным сопротивлением 1 МОМ;
• звуковой пьезоэлемент;
• одножильный медный провод или проволока L= 5–15 см;
• проводки для спайки контактов;
• деревянная линейка, коробок из-под блока питания, другая самодельная конструкция для укладки цепи.

Дополнительно для работы вам потребуется паяльник малой мощности до 25 Вт, чтобы не перегреть микросхему; канифоль; припой; кусачки. Перед тем как приступить к сборке, ознакомимся подробнее с основными элементами. Главная деталь, на которой проходит сборка, микросхема советского типа К561ЛА7. Ее можно найти на радиорынке или в старых запасах. Микросхема К561ЛА7 чувствительна к статическому и электромагнитному полю, которые создают электрические приборы и проводники. Уровень тока в системе контролирует резистор, который располагается между интегральной микросхемой и антенной. В качестве антенны применяем одножильный медный провод. Длина этого элемента влияет на чувствительность прибора, подбирается экспериментальным путем.

Еще одна важная деталь сборки – пьезоэлемент. Улавливая электромагнитный сигнал, он создает характерный треск, который сигнализирует о наличии проводки в заданном месте. Не обязательно специально приобретать деталь, достаньте динамик из старого плеера, игрушки (тетриса, тамагочи, часов, звуковой машинки). Вместо динамика можно припаять наушники. Звук будет чище и вам не придется вслушиваться в треск. В качестве индикатора скрытой проводки можно дополнительно вмонтировать в прибор светодиодный элемент. Питается схема от 9-вольтовой батарейки типа Крона.

9-вольтовая батарейка типа Крона понадобится для питания схемы

Чтобы вам было удобнее работать с микросхемой, возьмите картон или пенопласт и отметите иголкой места для крепления 14 ножек (лапок) детали. После чего вставьте в них ножки интегральной микросхемы и пронумеруйте их от 1 до 14, начиная отсчет слева направо при расположении лапок кверху.

Схема сборки детектора со светодидом

Соединения производим в следующей последовательности:

1. 1. Подготавливаем коробочку, куда мы будем укладывать детали после сборки. В качестве дешево альтернативного варианта используйте пластиковую крышечку от бутылки. Проделайте в торце отверстие ножом диаметром около 5 мм.
2. 2. Вставьте в полученное отверстие полый стержень, например, основу от шариковой ручки, подходящую под диаметр, которая будет рукояткой (держателем).
3. 3. Берем паяльник и припаиваем резистор на 1 МОМ к 1–2 ножке микросхемы, перекрывая оба контакта.
4. 4. Первый провод динамика припаиваем к 4 ножке, после чего смыкаем 5 и 6 ножку вместе, спаиваем их и подсоединяем второй конец провода пьезоэлемента.
5. 5. Замыкаем 3 и 5–6 ножку коротким проводком, образуя перемычку.
6. 6. Медный провод припаиваем к концу резистора.
7. 7. Протягиваем проводки коннектора (разъема для батарейки) через ручку. Красный провод (с положительным зарядом) припаиваем к 14 ножке, а черный провод (с отрицательным зарядом) к 7 ножке.
8. 8. С другого конца пластиковой крышечки (коробочки) проделываем отверстие для выхода медного провода. Вовнутрь крышечки укладываем микросхему с проводками.
9. 9. Сверху крышечку закрываем динамиком, фиксируя его по бокам термоклеем.
10. 10. Выпрямляем медную проволоку вертикально и подсоединяем к коннектору батарейку.

Детектор проводки готов. Если вы правильно подсоединили все элементы, то прибор будет работать. При возможности советуем оснастить систему переключателем или вынимать батарейку из разъема после окончания работы, чтобы сэкономить заряд и не перегружать систему.

Как обнаружить скрытую проводку

Надо знать, как правильно использовать детектор. Каждая модель обладает некоторыми особенностями конструкции. Сеть устройства, с помощью которых удастся обнаружить даже деревянные элементы в стенах.

В процессе работы нужно соблюдать следующий алгоритм действий:

• осуществляется подсоединение прибора к кабелю. Большинство сигнализаторов оснащены специальным коннектором. Красный зажим подключается непосредственно к проводу, черный – идет на заземление. В случае, когда коннектор не предусмотрен, то оба контакта подсоединяются к двум кабелям в любом порядке;
• запускается рычаг индикатора, что позволяет устройству перейти в режим функционирования;
• приводиться в действие индикативный пробник; определяется место расположения сигнала выхода сигнализатора;
• регулируется уровень чувствительности устройства, настраивается на оптимальный показатель регулятор;
• определяется путь прохождения провода, оценивается эффективность функционирования прибора;
• детектор проводки Дятел, как и многие другие приборы, имеют специальный штекер, куда можно подсоединить наушники; они позволят работать в тихой комфортной атмосфере, не отвлекаясь на сторонние звуки;

Есть бесконтактные виды приборов. С их помощью можно найти неисправности, дефекты в цепи питания. Современные образцы позволят обнаружить кабель даже в месте обрыва.

Параметры

Основными характеристиками прибора, служащего для определения скрытой проводки, является глубина обнаружения и погрешность. Профессиональные аппараты способны обнаружить спрятанный в стене кабель на расстоянии до 150 мм. При этом точность показаний измеряется миллиметрами. Хотя бытовые варианты реагируют на металл и подключенный кабель на довольно большом расстоянии, они редко могут проинформировать о точном пролегании исследуемого объекта.

Искатель для обнаружения кабелей может быть:

• электростатическим. Он же — металлодетектор. Самый простой и дешевый вариант. Широко используется в бытовых целях, поскольку в эксплуатации не нуждается в особых навыках. Как правило, такие приборы обладают довольно хорошей чувствительностью и позволяют обнаружить проводку на значительном расстоянии. Однако при этом они отличаются высокой погрешностью. Электростатические детекторы чутко реагируют на трубопровод, арматуру и другие металлические элементы, что при выявлении электропроводки в панельном доме, делает их применение нецелесообразным. Устройства совершенно не применимы в условиях повышенной влажности;
• электромагнитным. Более сложные приборы, нередко имеющие несколько режимов работы. При поиске подключенных к сети проводов, аппараты этого типа проявляют довольно высокую точность, которая возрастает в зависимости от протекающего по кабелю тока. Лучшие результаты достигаются при условии, что в сети запитана нагрузка мощностью не меньше 1 кВт. К недостаткам электромагнитных индикаторов относятся их подверженность полям, наводимым сотовыми телефонами, микроволновыми печами и другими бытовыми электроприборами;
• комбинированным. Такие устройства предназначены для профессионального применения и в эксплуатации требуют определенных технических знаний. Они объединяют функции электростатических и электромагнитных приборов, позволяют определить тип металла, глубину и направление проводки, а также узнать, находится она под напряжением или нет.

Функционал и возможности современных трассоискателей позволяет не только распознать невидимый глазу кабель, но и указать место его обрыва или короткого замыкания. Некоторые модели дают возможность обнаружить даже деревянные балки и пустоты, находящиеся внутри стен (Рис.2).

На заметку! Чтобы искатель скрытой проводки не превратился в ненужную дорогостоящую игрушку, перед его покупкой необходимо четко определиться для каких целей он приобретается.

Проверка работы

Для того чтобы точно определять местонахождение скрытых проводов, стоит сначала научиться пользоваться индикатором. Для этого нужно попробовать работать с ним на открытых проводах, трубах, других элементах. Это поможет вам понять, когда и на какие предметы прибор подает сигнал.

Перед тем как совершить покупку, следует протестировать индикатор в магазине. Для этого подойдет любой включенный электроприбор. Можно использовать для теста его провод. Испытывать устройство нужно на разном расстоянии. Провод можно прикрыть доской, каким-нибудь пластиковым предметом. Если обнаружение прошло успешно, то понравившийся индикатор можно смело покупать.

Рейтинг лучших детекторов скрытой проводки

1. Детектор модели Bosch GMS 120 Prof относится к приборам средней ценовой категории. Может определять необходимые параметры в дистанционном режиме при удалении от объекта на расстояние до 50…60 мм (с увеличением расстояния погрешность возрастает) для металлических предметов, и до 100…120 мм – для древесины или пластика. Bosch GMS 120 Prof работает от батареек и аккумулятора, входящего в комплект к прибору. На точность определения не влияет влажность стен и помещения, а результат может быть зафиксирован не только по шкале, но и соответствующей отметкой на стене. Стоимость прибора – 6000…6200 руб.

1. Детектор металла и скрытой проводки модели DSL-8220S. Требует напряжения питания 9 В, и работает от аккумуляторных батарей типа «Крона». По своим возможностям подобен прибору Дятел Е121, но отличается возможностью применения также и для индикации скрытых предметов из неметаллов и пластика. Корпус имеет брызгозащищённое исполнение, глубина обнаружения дефектов – до 200 мм. При доступной цене – до 1000…1200 руб.

Модели и марки

Давайте рассмотрим несколько моделей, которые завоевали доверие электриков.

В первую очередь отметим отечественный искатель скрытой проводки марки Е121 «Дятел». Очень надежный аппарат, которым работать проще простого. Одним из важных его показателей является толщина штукатурки, под которой проложена электрическая проводка. Этот показатель равен 7 см. Именно под таким слоем аппарат легко определяет нахождение проводов и кабелей. Добавим, что есть у него один недостаток, данный прибор реагирует на все изменения магнитного поля. К примеру, при работе электрических варочных печей, нагревателей, микроволновок и так далее, аппарат начинает также сигнализировать. Поэтому специалисты рекомендуют использование сигнализатора скрытой проводки Е121 производить при выключенных бытовых приборах.

На отечественном рынке большое распространение получили китайские аналоги. Основной популярностью пользуются модели MS, то есть, металл-сенсор. Здесь несколько моделей.

• MS 158М. Для профессионального электрика не самая подходящая модель. Все дело в том, что аппарат реагирует на все металлическое, будь то это провод, арматура, гвоздь или труба. Но если к нему привыкнуть, то можно по силе сигнала определять тип металлического предмета. Поэтому некоторые электрики используют их в работе.
• MS 58М. Это более ранняя модель, которая является основой модели новой. В принципе, начинка устройств одинаковое, единственное отличие – презентабельный внешний вид (более современный) у MS 158М.
• MS 48 и MS Это простейшие приборы индикаторного типа. Чтобы научиться их использовать, надо потратить много времени. Поэтому для начинающих электриков не самый лучший вариант. Кстати, необходимо отметить, что эти установки будут сигнализировать везде, если стена, которую вы обследуете, влажная или в помещении влажность повышенная. Но если научится с ним обращаться, то этот прибор для определения скрытой проводки достаточно точно показывает место расположения проводов под штукатуркой и даже определяет место их обрыва.

Конечно, нельзя считать китайские аппараты поиска скрытой проводки профессиональными. К этой категории можно отнести приборы, в конструкции которых установлен генератор с определенной частотой. Его обычно подключают к одному из концов схемы. Так вот аппарат с частотой, как у генератора, реагирует на изменение частотных колебаний проходящего тока по проводу. Если тональность звукового сигнала устройства вдруг изменилось, то это гарантия, что именно в этом месте произошел обрыв электропроводки. Эта модель одна из самых дорогих, используется в основном в лабораториях передвижного типа.

Хотелось бы отметить и европейские приборы для обнаружения скрытой проводки. К примеру,  BOSCH DMF 10 zoom. Что можно сказать о нем? Красивый, отличный дизайн, компактный, работать своими руками с ним очень удобно, хорошая сборка, но вот что хотелось бы сказать. При такой высокой цене он выполняет все те же функции, что и китайская модель. Так что если смысл покупать дорогой немецкий вариант, если он не чем не лучше в плане конечного результат, китайского варианта. Для начинающих электриков и домашних мастеров рекомендуем бошовскую модель не приобретать. Лучше MS или Дятел.

Детектор напряжения ADA ZC 1000

Данный индикатор скрытой проводки относится к дешевым детекторам бесконтактного типа. Отличительной чертой этой модели является светодиод, который светится красным цветом. При этом звуковая индикация в ADA ZC 1000 отсутствует. Использоваться прибор может при температуре от -10 до +40 градусов.

Максимум устройство способно обнаружить проводку с напряжением 200 В. При этом средняя частота должна находиться на уровне 55 Гц. Влажность поверхности обязана составлять не более 90%. В итоге данный индикатор китайского производства способен похвастаться своей простотой и дешевизной. Обойдется ADA ZC 1000 покупателю примерно в 1000 руб.

Варианты хороши – выбирай на вкус

Очевидно, что вариантов данного приспособления существует масса. Некоторым мастерам помогает индикаторная отвертка с функцией обнаружения скрытой проводки. Она определит, в рабочем ли состоянии находится электрический удлинитель, есть ли напряжение в сети, найдет фазу или ноль в розетке, кабель в стене под слоем штукатурки. Пользоваться ей просто. Острый конец необходимо поставить в нужную точку. Например, воткнуть в розетку. Загоревшийся световой индикатор подскажет о том, что найдена фаза.

Видео: принцип действия индикаторной отвертки с функцией обнаружения скрытой проводки прост и понятен.

Подойдет инструмент и для определения обрыва в сети. Для этого отверткой ведут вдоль стены, где проходит кабель. Там, где есть обрыв, лампочка индикатора погаснет. Таким же способом осуществляют и поиск кабеля, закрытого в стене. Правда, тонкая площадь наконечника отвертки сделает этот процесс достаточно длительным по времени.

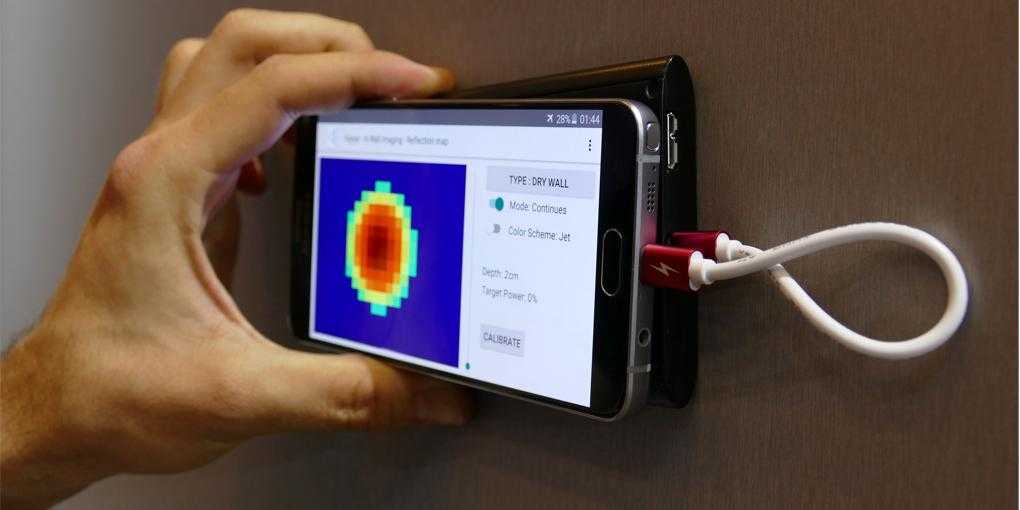

Более обширную площадь может захватить смартфон. Удивительно, но и с помощью мобильного телефона реально восстановить схему расположения кабелей электричества в помещении. Для этого необходимо закачать в телефон специальное приложение «Металлоискатель». Конечно, приложение рассчитано на поиск металла. Однако и со спрятанными проводами справляется.

Принцип действия основан на работе встроенного магнитного датчика. Им осуществляется поиск металла.

Встроенный магнитный датчик поможет найти скрытую проводку и с помощью обычного смартфона

На некоторых смартфонах системы «Андроид» данная программа установлена по умолчанию. Называется она «Электронный компас». Это тот же датчик напряженности магнитного поля. Используют программу так же, как электромагнитный детектор: водят гаджетом по стене в поисках того, что спрятано от глаз.

Так или иначе, индикатор проводки в стене – вещь незаменимая. Ремонт без него делать крайне сложно. И, наоборот, применение такого предмета по-настоящему упрощает проведение работ. Во всем остальном следует ориентироваться на свой вкус и периодичность обращения к данному устройству за помощью. Именно от этих факторов и зависит выбранный вариант.

Применение детектора скрытой проводки упрощает проведение ремонтных работ

И еще об одном. Любой прибор для обнаружения обрыва скрытой проводки может ошибиться. Не всегда приспособления четко реагируют на два элемента, находящиеся в непосредственной близости друг от друга. Может разрядиться батарейка или сработать другой фактор, из-за чего устройство сработает некорректно. А потому лучше всего подстраховаться и перед тем, как сверлить стену, отключить электроэнергию в этом помещении.

Назначение детекторов скрытой проводки

Проведение ремонтных работ в помещениях, которые строились давно, и никаких сопроводительных документов к помещению уже не осталось, в частности схемы электропроводки, значительно осложнены.

Ведь при надобности сверления стен существует возможность попадания в проводку.

А это и опасно для жизни, особенно если проводка не обесточена, можно и повредить инструмент или сам провод, что еще хуже, поскольку тянуть проводку придется по новой.

В общем, без знания точного месторасположения проводки делать что-либо со стенами здания – себе дороже.

На помощь могут прийти специальные приборы – детекторы скрытой проводки, они же индикаторы, которые являются одним из главных инструментов электрика.

Основной задачей такого приспособления является обнаружения проводов, скрытых от глаз, чтобы в дальнейшем избежать попадания в нее и повреждения.

Сами приборы довольно компактны и являются переносными. Для определения спрятанного провода достаточно провести прибором по стене, в месте, где уложена проводка – он просигнализирует. Все просто и удобно.

Помимо основной функции некоторые модели детекторов могут выполнять ряд дополнительных, способных существенно облегчить жизнь.

Полезным этот прибор будет в первую очередь электрикам, ведь им часто приходиться проводить ремонтные работы с проводкой в зданиях. Также он пригодится тем, кто занимается монтажом чего-либо на стены в помещениях.
