Организация электробезопасности в жилом помещении

Организация электробезопасности в жилом помещении требует установки специализированных устройств и создания контура заземления. Средние затраты на базовый комплект защиты составляют от 10 до 30 тысяч рублей, а время монтажа занимает от одного до трех рабочих дней. Правильная защита от поражения электрическим током в быту предотвращает фатальные последствия утечек тока. Грамотный подход к проектированию сети гарантирует стабильную работу бытовых приборов и безопасность жильцов.

Предварительный анализ сложности

Оценка предстоящих работ показывает, что модернизация электросети относится к категории задач средней и высокой сложности. Требуются базовые навыки работы с электроинструментом и понимание принципов распределения фазы и нуля. Время выполнения зависит от состояния старой проводки и необходимости штробления стен. При обнаружении обгоревших контактов в щитке или использовании старого алюминиевого кабеля необходимо вызвать профессионального электрика. Самостоятельный монтаж допустим только при наличии базовых знаний ПУЭ и исправного измерительного оборудования.

Перечень требуемых комплектующих

Для создания надежной системы безопасности потребуется набор сертифицированного оборудования. Основной упор делается на использование медного провода с негорючей изоляцией. При расчете количества кабеля следует закладывать запас 10-15% на изгибы и соединения.

• УЗО (устройство защитного отключения) — 1-2 шт.
• Автоматические выключатели (разных номиналов) — 3-6 шт.

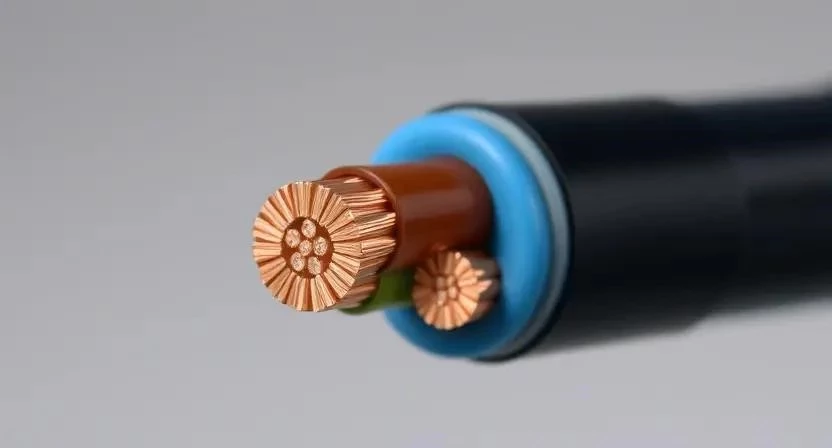

• Кабель ВВГнг-LS 3х2.5 (для розеток) — от 50 метров.
• Кабель ВВГнг-LS 3х1.5 (для освещения) — от 30 метров.
• Заземляющая шина медная — 1 шт.
• Гофрированная труба ПВХ — 20-40 метров.
• Розетки с заземляющим контактом — по количеству точек.
• Клеммники WAGO или винтовые зажимы — 1 комплект.

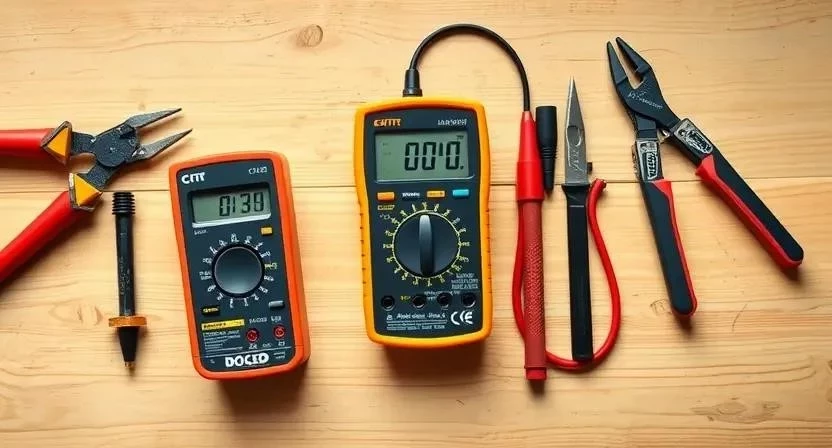

Техническое оснащение для работ

Качественный инструмент обеспечивает точность соединений и безопасность мастера. Диэлектрическое покрытие рукояток является обязательным требованием для всех используемых приборов. Часть дорогостоящего оборудования, например перфоратор, можно взять в аренду.

• Индикаторная отвертка — для поиска фазы.
• Мультиметр — измерение напряжения и проверка целостности цепи.
• Стриппер — быстрая и аккуратная зачистка изоляции.
• Пассатижи с изоляцией — обрезка и скрутка проводов.
• Набор диэлектрических отверток — монтаж автоматов в щитке.
• Перфоратор — штробление стен и сверление отверстий.
• Строительный уровень — ровная установка щитка и розеток.

Организация рабочего пространства

Доступ к электрощиту должен быть полностью открыт и не загроможден мебелью. Первым действием становится полное отключение общего питания в подъездном щитке. Полы и мебель в зоне работ рекомендуется накрыть плотной пленкой для защиты от строительной пыли. Дополнительное освещение в виде переносного прожектора обеспечит видимость в темных углах и распределительных коробках.

Первичный осмотр и подготовка линий

Проверка состояния старой проводки выявляет критические дефекты изоляции и окисление контактов. Кабельные линии очищаются от пыли и остатков старой штукатурки. Если планируется штробление, стены грунтуются для уменьшения количества летящей пыли. Ремонт дефектов изоляции производится путем установки термоусадочных трубок или замены поврежденного участка кабеля. Готовность системы подтверждается отсутствием напряжения на всех линиях, что проверяется тестером.

Алгоритм внедрения системы безопасности

Процесс установки защиты требует строгого соблюдения последовательности действий. Каждый этап должен быть проверен перед переходом к следующему.

1. Анализ схемы электросети (1 час): Составление карты всех потребителей и расчет суммарной нагрузки на каждую линию.
2. Полное обесточивание (15 мин): Отключение главного рубильника и проверка отсутствия тока мультиметром.
3. Монтаж заземляющего контура (4 часа): Забивка стального или медного электрода в грунт и прокладка заземляющего проводника к дому.
4. Прокладка кабелей (6 часов): Укладка новых трехжильных проводов в гофре с соблюдением дистанции от труб водоснабжения.
5. Подготовка электрощита (2 часа): Установка DIN-рейки и распределение места под защитные устройства.

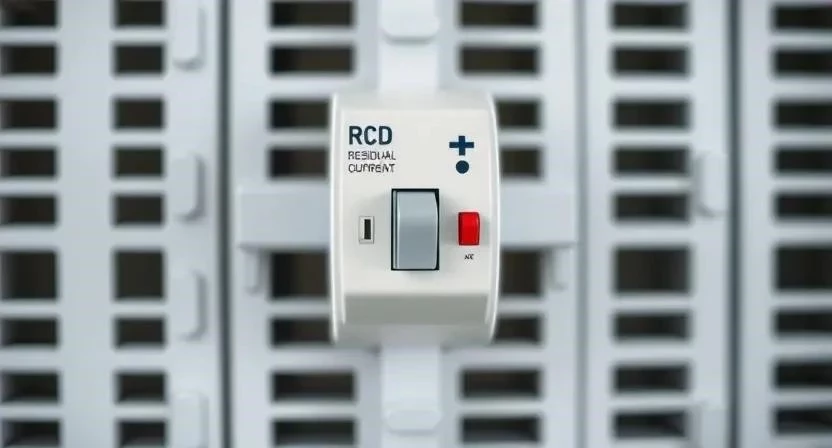

6. Монтаж УЗО (1 час): Установка устройства защитного отключения в начало цепи для контроля утечек тока.
7. Установка автоматических выключателей (1 час): Монтаж автоматов для защиты от короткого замыкания и перегрузок.
8. Подключение заземляющей шины (1 час): Соединение всех заземляющих проводников в одну общую точку.
9. Монтаж розеток с заземлением (3 часа): Подключение проводов (фаза, ноль, земля) согласно маркировке.
10. Финальное тестирование (1 час): Проверка срабатывания кнопки «Тест» на УЗО и замер напряжения в розетках.

Однажды я столкнулся с тем, что УЗО срабатывало мгновенно при включении старого чайника из-за микротрещины в его изоляции. Это наглядно подтвердило эффективность системы, которая предотвратила удар током через корпус прибора.

При выполнении работ важно соблюдать следующие правила:

1. Использовать только медные провода сечением не менее 2.5 мм2 для силовых линий.
2. Соблюдать цветовую маркировку: фаза — коричневый/белый, ноль — синий, земля — желто-зеленый.
3. Не объединять заземляющий провод с нулевым (запрет на зануление).
4. Устанавливать УЗО с током утечки 30мА для общих комнат и 10мА для влажных зон.
5. Проверять плотность прилегания контактов в автоматических выключателях.
6. Использовать диэлектрические инструменты при любых манипуляциях.
7. Маркировать каждый автомат в щитке для быстрого поиска линии.

Технологические особенности монтажа

Температурный режим в помещении должен быть в пределах от +5 до +30 градусов для корректной работы изоляционных материалов. В ванной комнате критически важна высокая влагостойкость всех компонентов, поэтому используются розетки с классом защиты IP44 и выше. При укладке кабеля в стяжку пола необходимо выждать полное высыхание раствора (обычно 14-28 дней) перед подачей напряжения. Совместимость брендов автоматики желательно соблюдать: устройства одного производителя работают стабильнее в едином щите.

Типичные промахи при установке

Ошибки в электрике могут привести к пожару или поражению током. Самым опасным является неправильный подбор номинала УЗО, когда устройство не срабатывает при реальной утечке. Отсутствие маркировки проводов в распределительных коробках создает огромные сложности при последующем ремонте. Часто новички путают фазный и нулевой проводники, что делает неэффективной работу некоторых защитных механизмов.

В одном из проектов я использовал кабель слишком малого сечения для мощного бойлера, что привело к перегреву контактов и оплавлению изоляции. Теперь я всегда перепроверяю расчетную мощность прибора перед выбором кабеля.

1. Ошибка: Зануление вместо заземления. Решение: Монтаж отдельного контура заземления.
2. Ошибка: Слишком высокий номинал автомата. Решение: Замена на автомат, соответствующий сечению кабеля.
3. Ошибка: Установка УЗО без автомата. Решение: Добавление автоматического выключателя для защиты от КЗ.
4. Ошибка: Слабая затяжка винтов. Решение: Протяжка всех контактов разводным ключом или отверткой.
5. Ошибка: Прокладка кабеля рядом с трубами отопления. Решение: Перенос трассы с соблюдением дистанции 10 см.

Финансовые затраты на реализацию

Стоимость системы зависит от объема материалов и квалификации мастера. Самостоятельный монтаж позволяет существенно сэкономить, но требует затрат времени и покупки инструмента.

Самостоятельный монтаж заземляющего контура сэкономил мне около 5000 рублей, но потребовал целого выходного дня тяжелого физического труда.

Регламент технического обслуживания

Регулярная проверка кнопки «Тест» на УЗО должна проводиться один раз в месяц для подтверждения работоспособности механизма. Осмотр контактов в электрощите рекомендуется делать раз в полгода, подтягивая ослабшие винты. Срок службы современных защитных устройств составляет от 10 до 20 лет. Правила эксплуатации запрещают использовать переходники-тройники с заземлением, если в самой розетке заземляющий контакт отсутствует.

Сравнительный анализ защитных решений

Выбор между различными устройствами зависит от конкретной задачи защиты. Реле напряжения защищает технику от скачков сети, но не спасает человека от удара током. Дифференциальный автомат объединяет функции УЗО и обычного автомата в одном корпусе, экономя место в щитке.

Типы заземления также различаются по способу реализации. Система TN-S считается наиболее безопасной за счет разделения нулевого и заземляющего проводников по всей длине сети. Вариант TT применяется в частных домах, где создается собственный независимый контур заземления.

Ответы на популярные вопросы

Можно ли использовать старое заземление от предыдущих владельцев?
Необходимо провести замер сопротивления контура мультиметром или специальным прибором. Если сопротивление выше нормы, контур требует обновления или дополнения новыми электродами.

Что делать, если УЗО постоянно срабатывает без видимых причин?
Это признак утечки тока в одном из приборов или повреждения изоляции кабеля. Рекомендуется поочередно отключать все устройства из розеток, чтобы найти виновника.

Как проверить, работает ли заземление в розетке?
С помощью мультиметра измеряется напряжение между фазой и землей (должно быть равно напряжению между фазой и нулем) и между нулем и землей (должно быть близко к нулю).

Нужно ли ставить УЗО на каждую комнату?
Оптимально установить одно общее УЗО на группу мокрых зон и отдельное на жилые комнаты, чтобы при аварии в одной части дома не гас свет во всем помещении.

Поможет ли УЗО, если в доме нет заземления?
Да, УЗО сработает при утечке тока на человека, но заземление значительно ускоряет этот процесс, делая защиту более надежной.

Чем опасен дифференциальный автомат по сравнению с УЗО?
Он не опаснее, а функциональнее. Однако при его выходе из строя приходится менять сразу два защитных элемента в одном устройстве.

Какое сечение кабеля выбрать для заземления?
Сечение заземляющего проводника должно быть не меньше сечения фазного провода для кабелей до 16 мм2.
