Обвязка пеллетного котла: схемы, правила подключения котла на пеллетах

Основные настройки

Пеллетный твердотопливный котел считается очень удобным в эксплуатации, однако в отличие от других моделей твердотопливных  требует грамотной настройки. Правильно настроенное соотношение параметров напрямую влияет на такие показатели, как мощность и экономичность котла.

Очень частый вопрос: нужно ли перенастраивать котел при смене партии пеллет? Да, Ваш твердотопливный котел на разных пеллетах будет и работать по-разному. Соотношение компонентов, из которых изготавливаются пеллеты, у каждого производителя разные и поэтому процесс горения будет тоже разным.

Регулировке подлежат два параметра: скорость подачи пеллет и мощность наддува воздуха. Регулировка подачи воздуха происходит простым выбором скорости вращения нагнетательного вентилятора, как правило либо по шкале от 1 до 10 либо в % от 1% до 100% (в зависимости от модели твердотопливного котла). Регулировка скорости подачи пеллет осуществляется увеличением или уменьшением периода между включениями червячного механизма. Сама же скорость вращения шнека всегда одинакова.

Количество воздуха, нагнетаемого в горелку должно быть минимально необходимым для полного сгорания топлива. Определить это можно по цвету пламени. Пламя красного цвета с заметным дымом является признаком недостатка воздуха. Пламя белого цвета означает, что вентилятор нагнетает слишком много воздуха.

Регулируя подачу воздуха, делайте это с минимально допустимым шагом. Чем точнее вы выставите минимально необходимую точку, тем большей мощности котла и меньшего расхода пеллет добьетесь.

В первую очередь настраивается подача воздуха, а затем скорость подачи пелет.

Скорость подачи пеллет в горелку  должна быть оптимальной. Если пеллет подается слишком мало, то разогнать твердотопливный котел до номинальной мощности будет затруднительно, — там просто нечему будет гореть, а если пеллет будет слишком много, то лишнее топливо будет вываливаться из горелки.

Пеллетная горелка АПГ-25 «Теплодар» запускается путем однократного нажатия кнопки, находящейся сбоку бункера. Устройство введено в режим ожидания. Чтобы перейти к основным настройкам оборудования необходимо одновременно нажать стрелки «Влево» и «Вправо». Второстепенные параметры АПГ-25 задаются при нагреве или поддержании температуры.

Пользователю необходимо задать два основных параметра:

1. Время подачи в режиме «Нагрев». По умолчанию составляет 9 секунд при времени цикла 20 секунд. Это — системная настройка для котла мощностью 20 кВт, отапливающего помещение площадью 180-200 кв. м. Если такая мощность не нужна, показатель снижают до 5-6 секунд. Время подачи в режиме «Поддержание» определяется автоматически.
2. Мощность вентилятора . В руководстве пользователя указано, какая мощность вращения лопастей выбирается в зависимости от времени подачи пеллет. Параметр выставляется вручную. Если подача топлива непродолжительна, вентилятор работает в умеренном режиме.

Также мощность вентилятора влияет на скорость выдувания золы из жаровни. Для пеллет плохого качества необходимо установить параметр чуть выше табличного значения, в частности, при работе в режиме «Поддержание».

Что такое обвязка котла?

Обвязка представляет собой все те элементы, которые располагается между радиаторами отопления и котлом. Сегодня многие домашние умельцы не уделяют ей особого внимания, организовывают, не придерживаясь никаких норм и рекомендаций специалистов.

Однако правильно реализованная обвязка позволяет решить множество проблем:

• давление в трубопроводе никогда не превысит максимально допустимый уровень;
• окалина, шлак, песок и им подобный мусор, который может находиться в воде, будет удален;
• излишнее тепловое расширение будет компенсировано;
• предоставляет возможность подключить к системе более одного контура;
• растворенный в теплоносителе воздухе будет выведен;
• позволяет автоматически включать бойлер и накапливать горячую воду, что поможет сэкономить.

Если говорить о пеллетных котлах, то они не всегда отличаются высокой автономностью работы. Но если ответственно подойти к прокладке трубопровода, то можно добиться большей эффективности от такого оборудования.

Правильная обвязка позволяет сделать систему обогрева дома более надежной, безопасной и производительной

Как производится обвязка такого оборудования?

Общая схема монтажа котлов отопления состоит из следующего ряда этапов:

• монтаж распределительных гребенок;
• монтаж соответствующих насосных контуров для каждого потребителя;
• установка предохранительного оборудования;
• установка расширительного бака;
• монтаж запорной арматуры;
• соединение котла с подающим и обратным контурами;
• заполнение контуров теплоносителем;
• опрессовка оборудования и проверка его работы.

На практике все зависит от мощности оборудования, количества потребителей, особенностей конструкции котла и т. п. Следует отметить, что к обвязке пеллетных котлов предъявляются довольно высокие требования. Во-первых, потому что влажность топлива должна оставаться приемлемо низкой, а во-вторых, поскольку и топливо, и теплоноситель разогреваются до очень высоких температур. Некачественная обвязка может привести к тому, что условия эксплуатации оборудования будут нарушены, и котел быстро выйдет из строя.

В соответствии с нормами пожарной безопасности для обвязки пеллетных котлов рекомендуется использовать негорючие металлические трубопроводы. Применение полипропиленовых конструкций на практике не только опасно, но и не выгодно, поскольку температура теплоносителя на выходе из котла часто превышает рабочие показатели полимерных материалов. В результате уже через пару лет трубопроводы придется заменять.

Пеллетный котел — устройство достаточно сложное. Специалисты настоятельно не рекомендуют заниматься монтажом и обвязкой таких устройств неопытным новичкам. Однако знание основных этапов обвязки и некоторых нюансов этого процесса позволит эффективно проконтролировать работу приглашенной бригады монтажников.

На схеме представлен один из вариантов обвязки пеллетного котла отопления: 1 — помпа МК; 2 — смесительный кран МК; 3 — помпа ТК1; 4 — смесительный кран ТК1; 5 — рециркуляция воды в ТК1; 6 — помпа ТК2; 7 — смесительный кран ТК2; 8 — рециркуляция воды в ТК2; 9 — помпа ГВС; 10 — теплообменник ГВС; 11 — подача проточной воды в ГВС

Чтобы произвести обвязку пеллетного котла, необходимо:

• выполнить установку котла;
• подключить соответствующую горелку (если используется комбинированная модель котла);
• установить бункер для пеллет;
• подключить шнек для подачи топлива;
• подключить пульт автоматического управления котлом.

После этого следует выполнить:

1. Установку на подачу котла группы безопасности, которая включает манометр, автоматический воздухоотводчик и сбросной клапан.
2. Установку датчика термоклапана, если это предусмотрено конструкцией модели;
3. Монтаж дымохода, диаметр и высота которого соответствуют техническим требованиям.
4. Монтаж системы устройств для поддержания обратного потока: два крана-манометра на подачу и обратку, циркуляционный насос и термоголовку.
5. При высокой вероятности внезапных отключений электроэнергии рекомендуется дополнить систему подходящей моделью ИБП.

Поддержка обратного потока позволяет контролировать уровень нагрева теплоносителя до его поступления в систему. Пока температура на обратку не достигнет необходимого уровня (обычно 60 градусов и выше), теплоноситель будет оставаться в пределах малого циркуляционного круга. Только при нагревании теплоносителя до необходимого уровня термоголовка откроется и через нее начинает поступать холодный теплоноситель, а горячий начнет циркулировать по основному кругу.

Ни в коем случае нельзя использовать пеллетный котел с низкой температурой теплоносителя. Температура в 55 градусов является так называемой «точкой росы», при достижении которой происходит образование значительного количества конденсата. В результате объем сажи в дымоходе, а также на теплообменнике может значительно возрасти. Оборудование потребует дополнительных усилий по обслуживанию, а его мощность заметно уменьшится.

Так выглядит топочная камера пеллетного котла отопления после воздействия избыточного количества конденсата, появляющегося из-за ошибок при монтаже системы рециркуляции

Подробно процесс обвязки комбинированного пеллетного котла представлен на видео:

Многие производители пеллетных котлов рекомендуют дополнить конструкцию специальным баком-аккумулятором, который позволяет накапливать тепло. Экономия топлива при этом может достичь 20-30%. Кроме того, использование бака-накопителя позволяет избежать перегрева котла и достичь максимально высокого КПД.

Составляющие элементы обвязки

Какие узлы и элементы будут входить в набор комплектующих отопительной системы, зависит от типа системы отопления:

1. Отопление с естественной (гравитационной) циркуляцией нагретой воды (теплоносителя) – в народе такое отопление называют «физика»;
2. Принудительная циркуляция – с подключением циркуляционного асинхронного насоса;
3. Смешанная схема.

Комплект элементов обвязки

В решении схемы с естественной циркуляцией воды комплект элементов обвязки будет таким:

1. Отопительный котел – после него нагретый теплоноситель устремляется вверх и движется по трубам, возвращаясь в котел немного остывшим;
2. Отопительные обвязочные трубы – чаще всего для схемы с «гравитацией» используются металлические трубы большего, чем у пластиковых труб, диаметра – до 2-х дюймов. Диаметр выбирается, исходя из необходимости минимизации сопротивления теплоносителя для его беспрепятственной циркуляции;
3. Расширительная емкость – устанавливается в самой верхней точке системы, и по конструкции бывает открытого или закрытого типа;
4. Отопительные приборы – радиаторы, батареи или регистры;
5. Кран Маевского – устанавливается на отопительном радиаторе для стравливания воздуха;
6. Фитинги – повороты на сварке или резьбе, двойники, тройники из чугуна, латуни, бронзы, меди или нержавеющей стали, тройники, водоотводы и другие типы соединителей;

Достоинство системы «физика»: легкий самостоятельный монтаж, простая схема, распространенность деталей и узлов, дешевизна составляющих.

Недостатки: большие размеры комплектующих, инертность, недостаточно быстрое нагревание разводки и отопительных приборов.Схема отопления с гравитационным оборотом воды

Полипропиленовые трубы в системах отопления

Фитинги и трубы из полипропилена (PPR) популярны благодаря своей дешевизне и простоте монтажа. Они не подвержены коррозии, имеют гладкие внутренние стенки и служат не меньше объявленных изготовителем 50ти лет.

Существует несколько видов этих трубных изделий, которые различаются техническими характеристиками и предназначением. В сооружении систем отопления, а также в устройстве близких к ним по эксплуатационным параметрам контуров ГВС применяют:

• Трубы с маркировкой PN 25. Изделия с армированием, выполненным алюминиевой фольгой. Применяются в системах с номинальным давлением до 2,5 мПа. Предел рабочих температур +95º С.
• Трубы с маркировкой PN 20. Усиленный вариант, используемый в ветках ГВС двухконтурных котлов отопления. Отработают заявленный изготовителем срок, если температура теплоносителя не будет выше +80º С, а давление до 2 мПа.
• Трубы с маркировкой PN 10. Тонкостенные полимерные изделия. Используются, если котел поставляет теплоноситель в систему водяного теплого пола. Рабочая температура не выше +45º С, номинальное давление до 1 мПа.

Полимерные трубы подходят для всех известных способов прокладки: открытых и скрытых. Но у этого материала большой коэффициент теплового расширения. При нагреве такие изделия начинают слегка увеличиваться в длину. Этот эффект называется тепловым линейным расширением, его необходимо учитывать при сооружении трубопроводов.

Обвязывать котел следует трубами из полипропилена, которые в маркировке имеют класс эксплуатации 5, рабочее давление в 4–6 атмосфер и номинальное давление PN от 25 и выше

Чтобы не допустить разрушения полипропиленовых трубопроводов отопления можно установить компенсационные петли. Но проще взять многослойные трубы, армирование в которых специально предназначено для компенсации этого растяжения. Слой фольги внутри полипропиленовых труб PN 25 уменьшает их тепловое удлинение в два раза, а стекловолокна во все пять раз.

Галерея изображений
Фото из
Сварку труб из полипропилена диаметром 63 мм и более проводят стыковым способом с применением специализированного устройства. Плюс стыковой технологии в отсутствии соединительных деталей

Сварку широких труб для сборки трубопроводов однотрубных систем и стояков двухтрубных контуров можно проводить с применением муфт при их наличии

В сборке трубопроводов диаметром до 63 мм применяются раструбные и муфтовые соединения. При необходимости обеспечить резьбовое соединение используется муфта с раструбом

Соединение труб диаметром до 40 мм обычно проводится с применением ручного сварочного аппарата. Сварку труб размером более 40 мм выполняют с помощью прибора с центрирующими приспособлениями

Аппарат для сварки труб ПП большого диаметра

Особенности сварки широких пластиковых труб

Соединение узких полипропиленовых труб

Аппарат для соединения труб ПП малого диаметра

Особенности монтажа PPR трубопроводов

Фитинги с трубами из полипропилена в единую отопительную системы при обвязке котла соединяются резьбовым методом, а также путем холодной или горячей сварки. Навинчивать гораздо удобней, но из-за них сборка системы обойдется существенно дороже. Правда, при желании присоединить полипропиленовый трубопровод к металлическому собрату без резьбовых фитингов не обойтись.

Для формирования линейных и узловых соединений полипропиленовых труб выпускается обширная линейка фитингов

«По-горячему» сваривают специальным аппаратом (паяльником, “утюгом”). Трубы разогреваются с помощью подходящей насадки до температуры плавления в 260 градусов, а затем детали с размягченными краями прижимаются друг к другу. В результате получается надежное и монолитное соединение.

Перед сваркой фольгу в обязательном порядке следует зачищать. Иначе она помешает соединению полимерных изделий, сделав шов непрочным. Со стекловолокном этих лишних действий производить не потребуется. Он спокойно плавится вместе с пластиком.

Технология пайки PPR предельно проста, все работы можно выполнить своими руками (+)

Холодная сварка предполагает применение специализированного клеевого состава. В последние годы этот метод редко применяется, т.к. результат недостаточно надежен.

В системах отопления резьбовые соединения герметизацию следует производить паронитом либо высокотемпературным герметиком. Не стоит забывать о достаточно высокой рабочей температуре теплоносителя.

Есть еще один нюанс применения полипропилена для обвязки котла отопления. Антифриз с пластиком – достаточно плохое сочетание. В качестве теплоносителя для системы из пластиковых труб рекомендуется использовать воду.

Настройка пеллетного котла: распространенные ошибки

Те, кто еще не набрал достаточного опыта в монтаже пеллетных котлов, очень часто допускают ряд ошибок.

Вот самые частые из них:

• Пренебрежение установкой аппарата контроля над уровнем температуры обратной воды, это является причиной повышенного конденсата и появления дегтя и нагара;
• Плохая герметизация котла, дымохода или бункера, что влечет за собой утечку пиролизного газа и уменьшение КПД;
• Отсутствие теплоизоляции при установке основания, приведет к тому, что в зимний период котел начнет выделять вредный конденсат;
• Установка чаши, которая не предназначена для данного вида работы;
• Маленькие габариты помещения, которые не позволят вынуть шнек с пеллетами и очистить бункер;

Если же вы уверенны в том, что монтаж был проведен, верно, а котел все же коптит, гаснет или остаются несгоревшие пеллеты, то после того как котел был запущен он был настроен не правильно или вообще не была проведена настройка. Не надейтесь на заводские настройки, их нужно корректировать с учетом топлива и мощности котла.

Варианты монтажа

Условно все варианты обвязки делятся на 2 вида в зависимости от принципа прохождения теплоносителя по контуру – с естественной или принудительной циркуляцией.

Системы с естественной циркуляцией

У систем с естественной циркуляцией отсутствует насос, а его функцию выполняет гравитация

Это простые и дешёвые контуры, которые легко устанавливаются благодаря отсутствию насоса. Его функцию выполняет гравитация, которая приводит в движение теплоноситель небольших отопительных систем в коттеджах или загородных домах. Обвязать напольный котёл полипропиленом таким способом проще, так как в этом случае система будет состоять из котла, расширительного бака и радиаторов, и иметь при этом ряд преимуществ:

• Лёгкость монтажа;
• Автономность работы благодаря отсутствию привязки к топливу или электричеству;
• Отсутствие необходимости специального обслуживания;
• Компактность;
• Надёжность ввиду отсутствия дополнительных устройств, периодически выходящих из строя;
• Доступность.

Из-за невозможности регулировки она модернизируется – в неё встраивается циркуляционный насос, который и позволяет выполнять необходимые манипуляции.

Системы с принудительной циркуляцией

В системах с принудительной циркуляцией устанавливаются специальные устройства, которые обеспечивают движение теплоносителя

Это контуры, в которых теплоноситель движется благодаря специальным устройствам. Они удобны, так как позволяют устанавливать оптимальный режим отопления для каждого помещения, который будет поддерживаться автоматически. Работают они от электроэнергии, и это не единственный их недостаток.

• Они сложны в монтаже, так как предусматривают соединение нескольких устройств – для учёта давления и расхода и для распределения энергоносителя, когда выполняется обвязка настенного двухконтурного котла.
• Они требуют балансировки устройств.
• Их исправность нужно регулярно проверять.
• Элементы для таких систем стоят недёшево.

В домах с котлами мощностью свыше 50 кВт и системой «тёплых полов» при установке обвязки используют гидрострелки, благодаря которым все приборы обеспечиваются теплом в нужном объёме. Причём давление в разных местах системы компенсируется. Заменить гидрострелки можно коллекторами-гребёнками.

Аварийные схемы

Обвязка двух котлов позволяет сохранять работоспособность системы даже при условии выхода из строя одного из них

Их целесообразно использовать при условии обвязки двухконтурных котлов, так как они отвечают за бесперебойную работу отопления в случае отсутствия электроэнергии или возникновения других форс-мажорных ситуаций.

Различают несколько эффективных вариантов таких схем:

• Установка бесперебойника для приведения в действие циркуляционного насоса. Но она имеет свои недостатки. Такое устройство может не сработать в нужный момент. К тому же, оно требует регулярного обслуживания – зарядки аккумуляторов.
• Монтаж гравитационного контура, который необходим для теплосъёма лишнего тепла. Он включается вслед за отключением насоса, но обеспечивает частичное отопление здания.
• Монтаж аварийного контура. Являясь частью системы отопления, он отвечает за бесперебойную работу гравитационного и принудительного контуров, но лишь при включённом насосе.

Вариант работы с настенным котлом

Обвязка настенного котла имеет свои преимущества — к ней можно подключить бойлер и ‘тёплые полы’.

Её преимущество в том, что к ней можно подключать «тёплые полы» и бойлер и выполнять для одноконтурного или двухконтурного котла. В последнем случае систему можно собирать по смесительной схеме, когда регулировка осуществляется горелкой и смесителем с сервоприводом, или по прямой, когда задействована только горелка.

Монтируется теплоаккумулятор по типу гидрострелки – между прямой подачей и обраткой.

Пеллетный котёл своими руками

Такая горелка не только сжигает топливо, но и регулирует горение, автоматически очищается и поддерживает температуру, выбранную владельцем.

Некоторые виды горелок можно переключать с пеллетного отопления на электрическое (например, в ночные часы по сниженному тарифу), а также управлять ими через смартфон.

Это высокотехнологичный элемент, воссоздать который в домашних условиях очень сложно. Стоит такой автоматический пеллетный котел около 60-80 тыс. руб.

Есть более недорогой вариант – полуавтоматические горелки, например, Пеллетрон-МБ на 15 кВт. Такая горелка стоит около 14 тыс. руб.

Если же есть возможность изготовить горелку самостоятельно, то понадобится разработать или найти готовые чертежи и хорошо в них разобраться.

Сложнее всего отрегулировать скорость подачи гранул в горелку так, чтобы они полностью успевали прогорать. Для этого понадобится датчик горения, который можно сделать из фототранзистора. Он реагирует на яркость свечения и регулирует паузы между подачами пеллет (когда яркость свечения падает, он включает подачу).

Для розжига топлива можно использовать свечу накаливания от автомобильной печи или паяльный фен.

Вентиляторы турбонаддува применяются не крыльчатые, а центробежного типа «улитка».

Самый экономичный вариант при выборе отопительной системы частного дома — установка газового оборудования. Газовый котел для отопления частного дома. основные критерии выбора и правила монтажа.

Какой вариант настенного газового котла оптимально выбрать? Читайте тут .

Планируете провести газовое отопление в частный дом? Тогда следующая тема будет интересной для вас: http://microklimat.pro/otopitelnoe-oborudovanie/kotly/dvuxkonturnye-gazovye-kotly-dlya-otopleniya-chastnogo-doma.html. Вы можете прочитать все о выборе и установке двухконтурного газового котла, а также получите ответ на вопрос: почему двухконтурный вариант предпочтительнее одноконтурного?

Изготовление узла подачи пеллет

Бункеры могут отличаться по форме и размеру (чем больше бункер, тем реже нужно будет загружать пеллеты). Сварить ёмкость не составит труда, тем более что даже небольшой фабричный бак будет стоить дорого – от 18 тыс. руб. а для самодельной конструкции можно даже сколотить фанерный короб на подставке. Внутри бункера дно делается с уклоном в сторону к шнеку (на подачу пеллет).

Монтируется труба-шахта для подачи топлива в горелку. Она может быть изготовлена из обычной сантехнической пластиковый трубы и гофры, или стальной трубки.

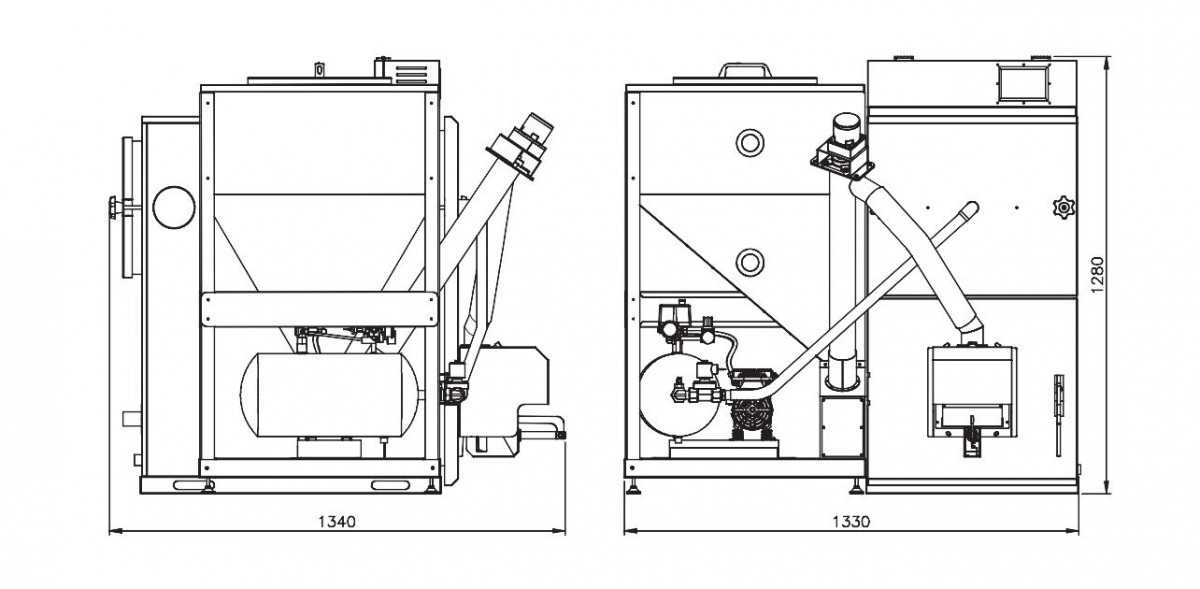

Устройство котла на пеллетах

Внутри монтируется шнек. Его завивают из шинной проволоки плоского сечения или заказывают фабричную модель, которая будет более надёжной. Длина шнека будет зависеть от удалённости бака от печи. Привод делается через редуктор от подходящего по мощности электромотора. Иногда применяют механизм от стеклоподъёмников автомобиля. Он как раз выдаёт невысокие обороты, что делает его наиболее подходящим вариантом.

Если бункер установить над горелкой, то можно спроектировать конструкцию без шнекового механизма.

Изготовление теплообменника

По размеру печи подбирают конструкцию теплообменника. Можно нарезать трубы круглого сечения и вварить их гребёнкой в две продольные трубы (удобнее будет работать, если продольные трубы будут с прямоугольным сечением).

Все сварочные швы нужно проверить на герметичность, а затем установить теплообменник в тело печи, выводя патрубки для подключения подачи и обратки.

Твердотопливные котлы на пеллетах с автоматической подачей топлива

Пеллетные котлы последнего образца с автоматикой подачи топлива – отличный выбор для загородных коттеджей, где отсутствует центральная газовая линия. Данная отопительная техника отличается надежностью и долговечностью. Здесь до мелочей продумана система безопасности, поэтому вам не нужно постоянно контролировать работу отопительного оборудования. При потухании пламени в горелке, утечка топлива абсолютно исключена. Если в доме отключится электричество, котел не перестанет работать, используя загруженный пеллет до конца.

Иными словами для котлов на пеллетах, автоматическая подача топлива является новаторской разработкой, которая существенно упрощает эксплуатацию данной техники.

Схема подключения пеллетного котла

Схема подключения пеллетного котла в систему отопления дома идентична схеме подключения любого теплогенератора, будь то газовый котел или котел на дизельном топливе.

Нижний патрубок котла врезается в обратку, верхний патрубок врезается в подачу. Горение пеллет в горелке котла строго контролируется при помощи двух факторов:

• подача топлива шнеком,
• подача воздуха вентилятором.

А потому перегрев котла в штатной ситуации невозможен. Значит, обвязывать металлом подачу котла нет необходимости. Схема пеллетного котла с полипропиленовыми или металлопластиковыми трубами прекрасно работает у многих хозяев долгие годы.

А для внештатных ситуаций, вызванных авариями в линиях электропередач или отказом контроллера котла, стоит предусмотреть схему аварийного отключения подачи топлива и воздуха в камеру сгорания котла. То количество пеллет, которое на момент аварии будет находиться в топке котла, уже неспособно вызвать перегрев теплоносителя в системе отопления.

При такой простоте обвязки, монтаж пеллетных котлов может производить не специализированная организация, а любая строительная организация с лицензией.

Только не доверяйте монтаж пеллетных котлов первым встречным «шабашникам». Это тепловой прибор, предназначенный для сжигания древесного топлива, он является источником повышенной пожарной опасности. И потому установить котел пеллетный они, может быть, и смогут. А вот настроить его и обеспечить пожарную безопасность – уже вряд ли.

Что такое пеллентный котёл для отопления частного загородного дома

Пеллетный котел — это вид твердотопливного котла, работающий за счет использования специальных горючих гранул — пеллет. Пеллетное топливо имеет ряд преимуществ:

1. Низкая стоимость.
2. Удобное хранение. Горючие гранулы не занимают много места. Их длина — 7 см., а диаметр — 5—10 мм.
3. Нескольких мешков топлива хватит на всю зиму.

Фото 1. Пеллетный котёл, установленный в помещении. Рядом хранится запас пеллет для сжигания в устройстве.

Устройство агрегата и принцип работы

Пеллетный котел состоит из 3 элементов:

• из емкости, оборудованной горелкой для сжигания топлива;
• из конвективной системы, в которой расположен теплообменник;
• из бункера, содержащего бак для отходов горения.

Для работы прибора требуется приставка, обеспечивающая своевременную подачу топлива. Пеллетный котел оснащен блоком управления, с помощью которого задают параметры работы устройства.

Теплообменник изготавливается из стали или чугуна. Зарубежные производители предпочитают использовать чугун. На нем не появляется ржавчина, но этот материал плохо реагирует на изменения температуры и много весит. В России модели комплектуются стальными теплообменниками. Они быстро реагируют на перепады температуры, мало весят, но предрасположены к появлению коррозии. Поэтому большинство производителей покрывают котлы антикоррозийным составом.

В топку котла подаются пеллеты, там они полностью сгорают. За счет этого нагревается теплоноситель, который распространяет тепло по всему помещению.

От размеров бункера зависит время подачи пеллет. Периодически требуется чистить каналы от накопившихся выбросов.

Преимущества

1. Работа устройства безопасна для окружающей среды. Материалы для горения не содержат примесей.
2. Агрегат экономичен. Пеллеты в котле полностью сгорают и расходуются в минимальном количестве.
3. Модельный ряд твердотопливных котлов разнообразен.
4. Процесс работы устройства автоматизирован.
5. При правильной эксплуатации котел прослужит долгие годы.

Недостатки

1. Высокая цена. Хотя ценовая политика у многих производителей демократична, купить пеллетный котел могут позволить себе не все.
2. Часть моделей пеллетных котлов работает от электричества, поэтому стоит заранее позаботиться об источнике тока или генераторе.

Распространенные неисправности

Ошибки в гранулированном котле могут быть вызваны ошибками при монтаже

На эти ошибки можно обратить внимание:

1. Отсутствие контроля за нагревом теплоносителя отходящего тепла. Это приводит к увеличению конденсата и образованию большого количества сажи и смолы.
2. Отсутствие защиты от закипания или неправильная настройка параметра. Это приводит к нагреву теплоносителя до высоких температур, что отрицательно сказывается на работе генератора тепла и всей системы в целом.
3. Плохая герметичность теплогенератора и других компонентов. В результате снижается производительность и утечка пиролизных газов.
4. Отсутствие теплоизоляции. В некоторых случаях котел может замерзнуть, что приведет к образованию конденсата, что отрицательно скажется на его целостности.
5. Неправильный монтаж бака горелки. Часто это является результатом неправильного выбора модели горелки.
6. Недостаточная площадь отопительного помещения, что затрудняет техническое обслуживание отопительных систем.

Чтобы избежать подобных ошибок, лучше полагаться на специалистов, выполняющих работы на высоком уровне при монтаже, подключении и вводе котла в эксплуатацию.

Page 2

При размораживании и транспортировке дров и строительных лесов обычно используются размеры кубических метров и складского помещения — разница между этими значениями не является общеизвестной.

Нюансы и варианты обвязки для разных типов котлов

Общие рекомендации опытных мастеров:

Схема монтажа подбирается индивидуально.
Котел устанавливают согласно правилам СНИиП ниже уровня приборов отопления.
Напольный котел перед обвязкой полипропиленом устанавливается на металлическое или бетонное основание.
Системы принудительной вентиляции и аварийного освещения рекомендуются для всех вариантов агрегатов.
В обвязку устройства, работающего на газовом топливе, включается коаксиальный дымоход, который при монтаже уплотняется по всем стыкам.
После завершения обвязки котлоагрегата и дымохода, приступают к устройству системы безопасности в следующем порядке: приборы по давлению среды (манометры), защитные приборы и далее автоматический воздухоотводчик.
Коллекторную схему выполняют трубопровод PPR 1.25 дюйма, по движению среды устанавливают защитные устройства, циркуляционный насос, гидрострелка и воздушник.
Для подачи отопительного теплоносителя к приборам нагрева от гребенки отводят 3 ответвления трубы PPR 1.0 дюйма, а остальные закрывают заглушками.
Подключают приборы нагрева и обратку.
В комбинированной системе нагрева контур теплого пола оборудуют самостоятельным наосом, при этом расширительный бачок устанавливают между гидрострелкой и котлоагрегатом.
Обвязку котлоагрегата завершают установкой дренажного крана, его используют также для заполнения контура, но лучше, если это будут два самостоятельных вентиля

Точка установки зависит от выбранной системы, но есть общие условия — дренажный вентиль устанавливается в нижней точке, что особенно важно, если планируется законсервировать систему зимой, чтобы в ней не осталось воды.

Газовое оборудование

Обвязку такого оборудования полипропиленовыми трубами выполняют с самостоятельной схемой и контурным насосом, создающим рабочее давление на малом участке сети от источника до распределителя.

Обвязывать такими трубами газовый агрегат допускается без стальных патрубков, поскольку температура нагрева на подаче не превышает 80 С.

В агрегате, работающем на газе, с чугунным бойлером, монтируют теплоаккумулятор, который помогает сбалансировать гидравлический режим и препятствует резким скачкам температур, влияющим на хрупкие чугунные поверхности нагрева. При обвязке 2х- контурных котлов дополнительно нужно размещать фильтры тонкой и грубой очистки воды.

Электрический нагреватель

Обвязка электрического котла полипропиленом вполне допустима. Котел имеет высшую оценку защитной системы, не дающей закипеть воде в агрегате, с последующим образованием пара и разрывом трубы. Процесс нагрева прекращается при отключении подачи электроэнергии на электронагревательные элементы.

Кроме того в системе имеются встроенные гидроаккумуляторы и устройства, для сброса излишнего давления среды, которое может образоваться при внезапном отключении электроэнергии и остановки насоса перекачки горячей воды к приборам нагрева и точкам водоразбора.

Обвязка твердотопливного котла

Твердотопливные модели

Это самый проблемный агрегат для обвязки из пластиковых труб. Для него установка защитного метрового патрубка на входе/выходе среды – обязательна, чтобы защитить их от перегрева. Для систем с насосной циркуляцией, потребуется дополнительное устройство резервного электропитания, чтобы продолжить охлаждение котла при аварийном отключении основного источника электричества. Кроме того выполняют малый гравитационный контур с небольшим количеством подключенных батарей, чтобы охладить котловые поверхности нагрева, пока не выгорит все топливо.

Твердотопливный котел по требованиям правил пожарной безопасности накрывают защитным кожухом, существенно снижающего теплопотери от стенок топочной камеры в котельную и, следовательно, негативное воздействие на PPR-трубы

Небольшая памятка для монтажа пластиковых труб — качество будет определяться не только монтажными работами, но и выбранным сортаментом труб. Следует приобретать все основное и вспомогательное оборудование котельной, только сертифицированные у зарекомендовавших поставщиков. Полимерные трубы не требуют изоляционных работ и покраски, на них не образовывается накипь и коррозия, они отличаются высокой шумоизоляцией. Стоимость материала ниже, а трубы легче, чем из металла, поэтому монтаж можно выполнить своими руками.
