Как обвязать котел полипропиленовыми трубами

Обвязка с принудительной транспортировкой теплоносителя

Нельзя не сказать о недостатках:

• сложная схема обвязки котла, которая включает массу элементов – контролирующих и регулировочных, клапанов, распределительных коллекторов, устройств для отвода попавшего воздуха;
• необходимость регулярного дорогостоящего обслуживания;
• нужна балансировка устройств;
• потребуется обвязка насоса отопления;
• дороговизна элементов и услуг профессиональных установщиков;
• монтаж и ремонт силами специалистов, что требует значительного финансирования.

Количество элементов системы можно уменьшить за счет использования метода первично-вторичных колец. В этом случае будет меньше устройств контроля и защиты, но для каждого кольца отопления потребуется свой циркуляционный насос. Системы, в состав которых входят нескольких колец и напольный котел мощностью не более 50 кВт, требуют оснащения гребенками-коллекторами, необходимыми для равномерной подачи теплоносителя к отопительным приборам.

В многоквартирных домах теплоснабжение делают с использованием гидровыравнивателей. Их устанавливают в схемы с мощными котлами, имеющими мощность более 50 кВт, и обеспечивающими теплом не только основной контур, но и, например, систему «теплый пол». Приборы гидравлического выравнивания способствуют равномерному распределению тепла по всем батареям, а в разных кольцах не допускаются перепады давления.

Обвязка системы отопления в частном доме, детальное видео:

Материалы и инструменты для работы

Приступая к выполнению обвязки котла отопления, работающего на газе, нужно иметь проект и исполнительные схемы. Без этих документов собственник не сможет ввести в эксплуатацию котел отопления.

В каждом проекте существует раздел спецификации оборудования, в котором имеется детальный перечень всех элементов тепловой схемы по типоразмерам, сортаментам и количеству.

Поэтому используя спецификации, даже не профессионалу не составит большого труда приобрести запчасти и комплектующие в торговой сети.

Ключевыми компонентами внутридомовой тепловой сети являются:

1. Насос для циркуляции теплоносителя.
2. Расширительный бачок для компенсации расширения воды в контуре.
3. Воздушники для удаления воздуха из контура отопления.
4. Грязевик для очистки воды внутреннего контура отопления от взвешенных частиц.
5. Гидравлическая стрелка или коллектор на подаче и обратке для развода теплоносителя по контурам отопления.
6. PPR-трубы PN 25, для отопительного контура армированные фольгой для систем с рабочим давлением 2.5 атм и Т до +95 С.
7. PN 20 для обвязки двухконтурного котлоагрегата с Т до +80 С и давлением до 2 атм.
8. PN 10 — тонкостенные PPR — изделия, применяются, если агрегат подает воду в систему «теплый пол». Рабочая Т не более +45 С и давление до 1 атм.
9. Фитинги для соединений PPR-труб в количестве по исполнительной схеме.
10. Паяльный набор для сварки PPR-труб.

Полипропиленовые трубы в системах отопления

Фитинги и трубы из полипропилена (PPR) популярны благодаря своей дешевизне и простоте монтажа. Они не подвержены коррозии, имеют гладкие внутренние стенки и служат не меньше объявленных изготовителем 50ти лет.

Существует несколько видов этих трубных изделий, которые различаются техническими характеристиками и предназначением. В сооружении систем отопления, а также в устройстве близких к ним по эксплуатационным параметрам контуров ГВС применяют:

• Трубы с маркировкой PN 25. Изделия с армированием, выполненным алюминиевой фольгой. Применяются в системах с номинальным давлением до 2,5 мПа. Предел рабочих температур +95º С.
• Трубы с маркировкой PN 20. Усиленный вариант, используемый в ветках ГВС двухконтурных котлов отопления. Отработают заявленный изготовителем срок, если температура теплоносителя не будет выше +80º С, а давление до 2 мПа.
• Трубы с маркировкой PN 10. Тонкостенные полимерные изделия. Используются, если котел поставляет теплоноситель в систему водяного теплого пола. Рабочая температура не выше +45º С, номинальное давление до 1 мПа.

Полимерные трубы подходят для всех известных способов прокладки: открытых и скрытых. Но у этого материала большой коэффициент теплового расширения. При нагреве такие изделия начинают слегка увеличиваться в длину. Этот эффект называется тепловым линейным расширением, его необходимо учитывать при сооружении трубопроводов.

Обвязывать котел следует трубами из полипропилена, которые в маркировке имеют класс эксплуатации 5, рабочее давление в 4–6 атмосфер и номинальное давление PN от 25 и выше

Чтобы не допустить разрушения полипропиленовых трубопроводов отопления можно установить компенсационные петли. Но проще взять многослойные трубы, армирование в которых специально предназначено для компенсации этого растяжения. Слой фольги внутри полипропиленовых труб PN 25 уменьшает их тепловое удлинение в два раза, а стекловолокна во все пять раз.

Галерея изображений
Фото из
Сварку труб из полипропилена диаметром 63 мм и более проводят стыковым способом с применением специализированного устройства. Плюс стыковой технологии в отсутствии соединительных деталей

Сварку широких труб для сборки трубопроводов однотрубных систем и стояков двухтрубных контуров можно проводить с применением муфт при их наличии

В сборке трубопроводов диаметром до 63 мм применяются раструбные и муфтовые соединения. При необходимости обеспечить резьбовое соединение используется муфта с раструбом

Соединение труб диаметром до 40 мм обычно проводится с применением ручного сварочного аппарата. Сварку труб размером более 40 мм выполняют с помощью прибора с центрирующими приспособлениями

Аппарат для сварки труб ПП большого диаметра

Особенности сварки широких пластиковых труб

Соединение узких полипропиленовых труб

Аппарат для соединения труб ПП малого диаметра

Особенности монтажа PPR трубопроводов

Фитинги с трубами из полипропилена в единую отопительную системы при обвязке котла соединяются резьбовым методом, а также путем холодной или горячей сварки. Навинчивать гораздо удобней, но из-за них сборка системы обойдется существенно дороже. Правда, при желании присоединить полипропиленовый трубопровод к металлическому собрату без резьбовых фитингов не обойтись.

Для формирования линейных и узловых соединений полипропиленовых труб выпускается обширная линейка фитингов

«По-горячему» сваривают специальным аппаратом (паяльником, “утюгом”). Трубы разогреваются с помощью подходящей насадки до температуры плавления в 260 градусов, а затем детали с размягченными краями прижимаются друг к другу. В результате получается надежное и монолитное соединение.

Перед сваркой фольгу в обязательном порядке следует зачищать. Иначе она помешает соединению полимерных изделий, сделав шов непрочным. Со стекловолокном этих лишних действий производить не потребуется. Он спокойно плавится вместе с пластиком.

Технология пайки PPR предельно проста, все работы можно выполнить своими руками (+)

Холодная сварка предполагает применение специализированного клеевого состава. В последние годы этот метод редко применяется, т.к. результат недостаточно надежен.

В системах отопления резьбовые соединения герметизацию следует производить паронитом либо высокотемпературным герметиком. Не стоит забывать о достаточно высокой рабочей температуре теплоносителя.

Есть еще один нюанс применения полипропилена для обвязки котла отопления. Антифриз с пластиком – достаточно плохое сочетание. В качестве теплоносителя для системы из пластиковых труб рекомендуется использовать воду.

Система отопления из полипропиленовых труб

Для монтажа отопления в своем доме применяют одну из трех отопительных систем из полипропилена. Любая из них имеет плюсы и минусы. Установка систем зависит от габаритов дома и модели котла.

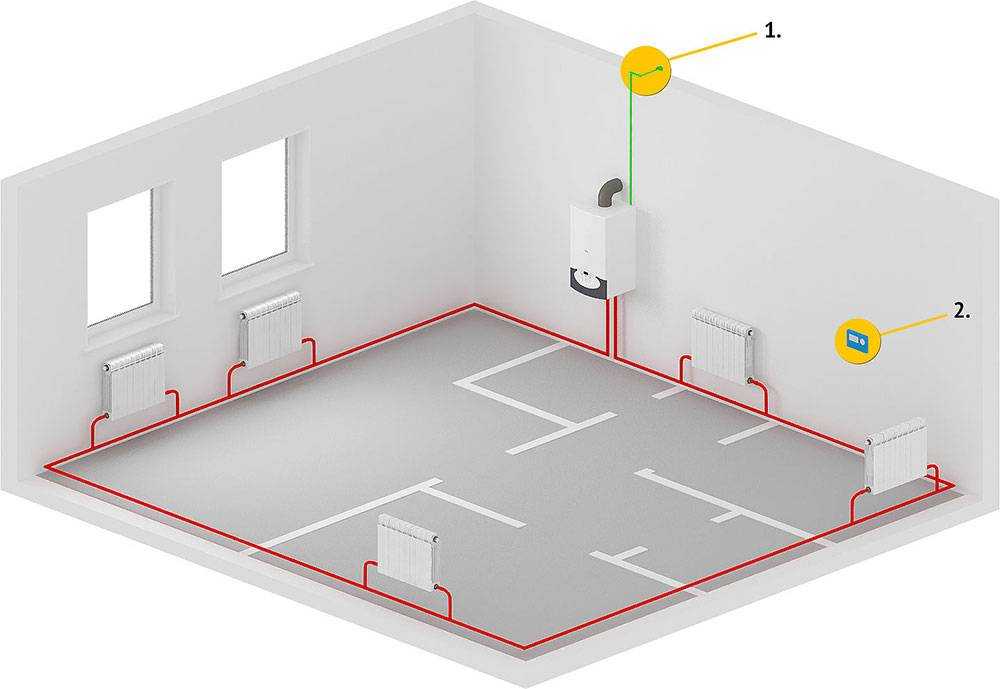

Однотрубная

Однотрубная система – распространенный вид отопления, эффективна для небольших домов. От котла отходит труба, второй конец которой также крепится к котлу. Не разрывая магистраль, к ней крепятся батареи. Системы бывают проточные и вертикальные, могут быть закрытого или открытого типа.

Для монтажа однотрубной системы понадобится меньше труб – 30-40%. Несложная разводка и простой монтаж позволяет смонтировать систему в домашних условиях самостоятельно. Сборку можно сделать как в одноэтажном, так и в многоэтажном доме.

На каждом радиаторе устанавливают кран Маевского, если не спускать воздух, батареи останутся холодными. У системы есть недостаток: пока вода доходит до последнего радиатора, она остывает, теплоотдача снижается, тепло распределяется неравномерно. Поэтому в однотрубной магистрали может быть не более 5-6 батарей.

Двухтрубная

Двухпроводная система имеет 2 магистрали, подающий и обратный трубопроводы работают параллельно. Двухтрубное отопление из полипропилена в частном доме своими руками делают от котла. По первой ветке подается горячая вода во все приборы системы. Охлажденная жидкость по второй линии поступает в котел. Преимущество двухтрубной конструкции перед однотрубной в том, что тепло поступает равномерно во все радиаторы.

На каждый отопительный компонент можно установить регулятор, запорный клапан. Тогда при поломке одного из приборов его можно демонтировать и поменять, не отключая при этом всю систему. В двухтрубном трубопроводе применяют меньшие диаметры труб. Такое отопление дорогое, но оно оправдывает свою цену.

В доме применяют как вертикальную, так и горизонтальную разводку. Первый вариант устанавливают в больших домах, с двумя и более этажами. Использование однотрубной магистрали в многоэтажных постройках непродуктивно.

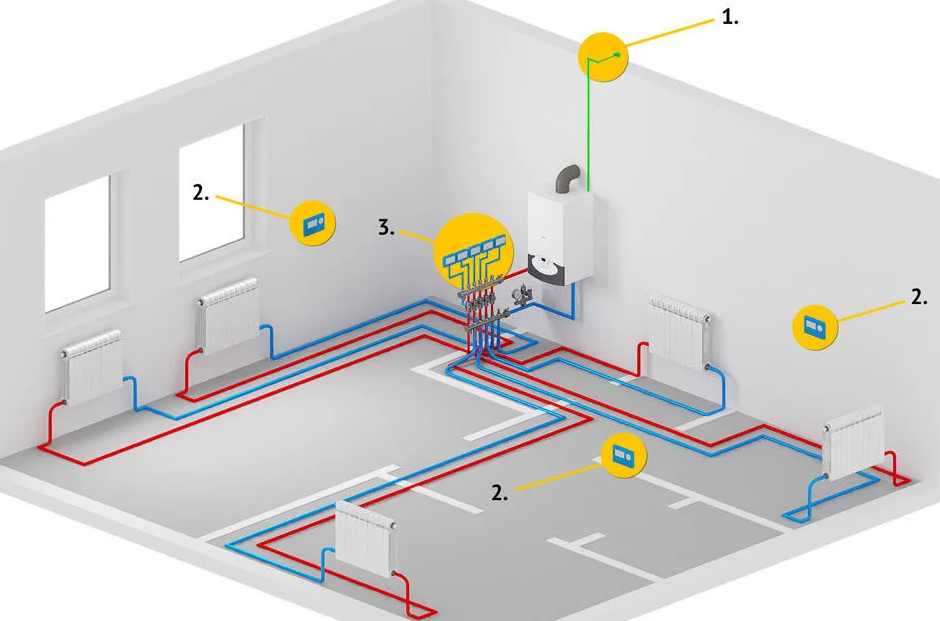

Коллекторная

Главный узел в коллекторном отоплении – гребенковая система. Она распределяет теплоноситель по всем веткам. В ее состав входят насос, расширительный бак и приборы безопасности. Коллектор распределяет подачу жидкости в трубы без потери давления. Коллекторная система упрощает разводку магистрали. Можно сделать сразу отвод на стиральную машину, мойку, в ванную комнату и на сливной бачок.

Коллекторный шкаф должен быть защищен от влаги, его встраивают в отдельных нишах дома. Если здание двухэтажное, проектируют два коллекторных узла – на каждом этаже.

Для распределения тепла по контурам отопление разбивают на участки. Например, это может быть теплый пол, батарея у окна, второй теплый пол на верхнем этаже. Нужно сделать замкнутую возвратную систему.

Советы по монтажным работам

При выполнении обвязки котлов отопления следует применять некоторые правила. Например, рекомендуется использовать полипропиленовые трубы, в маркировке которых указан класс эксплуатации 5, рабочее давление 4-6 атмосфер, номинальное давление (PN) – 25 атмосфер или выше.

Для предотвращения изменения размеров PPR-трубопроводов при проектировании следует продумать установку компенсационных петель.

Для отопительных систем предпочтительно использовать армированные трубы, поскольку слой фольги снижает показатель теплового удлинения в два, а стекловолокно – в пять раз

При обвязке котла полипропиленовые фитинги могут соединяться с трубами в единую отопительную систему путем завинчивания резьбы либо методом холодной/горячей сварки. Резьбовой способ значительно удобней, однако он обойдется много дороже из-за необходимости использования большого числа переходников.

Без резьбовых фитингов невозможно обойтись, если возникнет потребность подсоединить полипропиленовые трубы к металлическим деталям либо оформить крепеж между элементами разных диаметров.

При сборке конструкций из труб и разнообразных фитингов желательно использовать элементы, выполненные из одного вида материала, в идеале – одним и тем же производителем. Это позволит обеспечить единые характеристики изделий, что повлияет на надежность и долговечность системы

Для удобной прокладки линейных систем и выполнения узловых соединений предназначен большой ассортимент фитингов: тройники, муфты, переходники и другие.

Под холодной сваркой подразумевается применение специального клеевого состава, которым закрепляются детали системы. В последнее время этот способ практически вышел из употребления, поскольку его результат недостаточно надежен.

Резьбовое соединение позволяет вторично использовать элементы конструкций: в случае возникновении проблем, их можно разобрать, а затем завинтить элементы вновь. Сварка позволяет смонтировать более надежные системы, однако они являются одноразовыми: при малейшей неисправности конструкции ее необходимо будет заменить.

Для сварки полипропиленовых труб крупного диаметра (>63 мм) целесообразно применение стыкового способа, которое производится с использованием специализированного устройства. В этом случае можно обойтись без применения соединительных деталей (+)

Для горячей сварки используется специальный аппарат, предназначенный для припаивания пластиковых элементов. В этом случае обе части конструкции одновременно разогреваются на насадке до температуры плавления в 260°С, после чего прижимаются друг другу, образуя надежное соединение.

При подсоединении армированных труб с фольгой металлический слой нужно зачистить, чтобы он не помешал при крепеже, тогда как при элементах со стекловолокном этой операции можно спокойно избежать.

Пластик плохо сочетается с антифризом, поэтому в системах, выполненных из полимерных элементов, в качестве теплоносителя годится только нагретая вода.

При выполнении отопительных систем все резьбовые соединения следует герметизировать при помощи паронита или иного высокотемпературного герметика, поскольку циркулирующий в них теплоноситель имеет высокую температуру.

Выбор схемы разводки системы отопления

Существует несколько вариантов обвязки котла полипропиленом. Для каждого дома схема эта подбирается индивидуально. То, что в одном здании является оптимальным, в другом может быть малоэффективным.

Кроме того, системы обогрева по принципу движения воды делятся на: принудительные с гидронасосом и гравитационные (самотечные, естественные), есть еще классификация по устройству трубопроводов. Согласно их структуре они бывают одно- и двухтрубными, коллекторными лучевыми или аналогами с замкнутыми кольцами.

Что лучше: самотек или насос?

В гравитационном контуре нагретая вода к радиаторам от котла поступает самотеком. Горячий теплоноситель, имеющий высокую температуру, всегда стремится собою заместить более холодную жидкость. Эту систему обвязки котла отопления собрать проще всего. В ней помимо нагревателя присутствуют трубы из полипропилена, радиаторы и расширительный бак.

В варианте с верхней разводкой вода после нагрева поднимается в самую высокую точку – в расширитель, а уже оттуда спускается к батареям. После отдачи тепла она возвращается в котел, где снова подогревается, затем начиная новый цикл.

По такой схеме устроено отопление во многих домах в отечественных деревнях. Только там стоит печь на твердом топливе. Это самый простой и дешевый способ организации обогрева небольшого коттеджа. Однако он имеет ограничения как по количеству подключаемых радиаторов, так и по удаленности крайнего из них от водонагревателя.

Схема обвязки с естественным движением воды самая простая из всех возможных вариантов, в ней минимум узлов и точек соединения труб из полипропилена

Более сложна и дорогостоящая принудительная система. Однако она значительно упрощает создание в отдельных комнатах комфортных температур. В ней теплоноситель двигается уже за счет стимуляции ее движения насосом.

Выбор схемы разводки труб из полипропилена и самого котла тесно связаны. Система с естественной циркуляцией является энергонезависимой. Если водонагревателю в ней не требуется питание от электросети, то даже при перебоях с электричество дом будет обогрет.

В принудительной схеме насосу для работы нужно постоянное электроснабжение. Поэтому котел для нее лучше всего подбирать зависимый от электричества, который имеет дополнительные возможности. Но чтобы подстраховаться от проблем с напряжением, придется к ним прикупить резервный генератор или бесперебойник.

Какую схему отопления лучше выбрать?

Способов развести трубопроводы из полипропилена от котла до радиаторов отопления существует немало.

Но все эти схема делятся на:

• однотрубные;
• двухтрубные.

В однотрубных системах разогретая вода, поставляемая в качестве теплоносителя, подается и отводится одной трубой. В двухтрубных для подачи теплоносителя и обратки, т.е. отведения остывшей воды обратно в котел для нагрева, сооружаются отдельные магистрали.

По способу соединения рабочих компонентов отопительные контуры подразделяются на:

• тройниковые;
• коллекторные.

Тройниковые типы могут быть использованы как при самотечной, так и при принудительной циркуляции. Коллекторная схема может работать лишь при наличии циркуляционного насоса.

Однотрубная схема заведомо дешевле двухтрубной, но дальний в цепочки от котла радиатор в ней получает минимум тепловой энергии (+)

Однотрубный способ подразумевает прокладку одной закольцованной магистрали и последовательное подключение к ней батарей. В двухтрубной схеме от котла идут два независимых трубопровода с горячей водой и обраткой. И уже к ним подключаются радиаторы.

При коллекторной обвязке в систему встраивается один или два коллектора, с которых к каждой батарее прокидываются отдельные трубы. Также такой распределитель позволяет подсоединить к котлу «теплый пол», выполненный все из того же PPR.

Коллекторная разводка дает возможность создавать эффективные системы отопления для домов большой площади и разной этажности (+)

Использование коллекторов и раздельных стояков для каждой батареи приводит к значительному удорожанию как проектирования, так и монтажа. На этапе подготовки проекта приходится делать более сложные расчеты. А при сборке расходуется гораздо больший объем полипропилена. Но зато получается система, каждую часть которой можно отрегулировать под конкретные условия и требования.

Схема обвязки двухконтурного газового котла

Нельзя сказать, что подключение теплогенератора к сети горячего водоснабжения сильно усложняет весь процесс. В отличие от обычного котла в обвязке двухконтурного участвует 2 дополнительных трубопровода, которые надо присоединить к соответствующим патрубкам агрегата. Так что сложностей особых нет, надо только потратить больше времени. Правильное подключение отопителя с двумя контурами нагрева показано на схеме:

Поскольку двухконтурные котлы не рассчитаны на интенсивный водоразбор ГВС, то достаточно будет проложить трубу к 2—3 основным потребителям в доме. При этом не стоит увеличивать диаметр этого трубопровода, ориентируйтесь на размеры присоединительного патрубка теплогенератора.

Способы обвязки котлов

Выше уже упоминалось про естественную и принудительную циркуляцию. Пришло время ознакомиться с этим вопросом намного подробнее:

1. Естественная циркуляция. Это самая простая и доступная система обогрева, с которой вполне под силу справиться и своими руками. Этот тип называют еще гравитационным, так как тут вода действует под силой гравитации, благодаря чему нет необходимости монтировать насос. Такая обвязка подходит для 1-2 этажных частных домов. К сильным сторонам относят простоту монтажа, нет зависимости от электричества, дешевизна установки, всегда есть возможность устранить неполадки своими руками. Но и без минусов тут не обошлось. Во-первых, требуется точно рассчитать диаметр труб, иначе полноценного обогрева не добиться. Во-вторых, такую систему достаточно трудно спрятать в интерьере.
2. Принудительная циркуляция. Основное отличие такой обвязки – наличие насоса. Это позволяет значительно расширить функционал, а кроме того, хозяин имеет возможность регулировать теплоноситель. При желании, выставляется отдельная температура на каждую комнату. Данная схема обвязки подходит и для напольных и для настенных котлов. Правда стоит она достаточно дорого. Сразу стоит знать, что насос работает от электричества. То есть, если в доме пропадет свет, то и отопление будет снижаться. Хотя этот вопрос можно решить путем установки источника бесперебойного питания. Но, опять-таки, это дополнительные вложения.

Чем сложнее в доме система отопления (например, есть теплые водяные полы), тем модернизированней потребуется обвязка. Поэтому о таких вопросах стоит думать еще в самом начале.

Соединение полипропилена на сварке

Лучшим и надежным соединением полипропиленовых труб является сварка. Сварка название условное и не имеет никого отношения к электродуговой или газовой сварки. Однако по качеству соединения, такое соединение полипропилена это действительно сварка.

Осуществляется сварка полипропиленовых труб специальной установкой, под названием паяльник или утюг. У каждого паяльника для труб есть набор муфт и дорнов, различного диаметра. Муфта греет трубу снаружи, дорн греет фитинг изнутри. Устройство паяльника таково, что можно греть одновременно и трубу и фитинг.

Фитинги это элементы водопровода, для поворотов, удлинений, соединений труб в виде уголков, тройников, отводов, муфт.

Принцип сварки полипропиленовых труб в раструб прост. На паяльнике, одновременно греется наружная сторона трубы (на муфте) и внутренняя сторона фитинга (на дорне).

При нагреве происходит разогрев трубы и фитинга. После нагрева труба вставляется в фитинг. В результате диффузии оплавленных поверхностей труб происходит их плотное соединение (сварка).

Замечу, что полипропиленовые трубы и фитинги к ним, невозможно соединить без нагрева. Их заводские диаметры специально имеют различные внешние диаметры труб и внутренние диаметры фитингов.

Например, труба Ø20 мм имеет фактический внешний диаметр 20,4-20,5 мм, а вот фитинг для этой трубы, который маркируется, как фитинг Ø20 мм, внутренний диаметр 19,4-19,6 мм. Если учесть, что муфты и дроны паяльника имеют конусность, то становится очевидной возможность вставить трубу в фитинг после нагрева без проблем.

Гидрострелка

Этот узел включают в себя оба контура:

1. В первом используется движение теплоносителя между гидрострелкой и теплообменником котла.
2. Во втором на нее коммутируются один или несколько контуров отопления с разным уровнем нагрева.

Принципы работы следующие:

• Вертикальная гидрострелка дает возможность отбирать теплоноситель разной температуры. Верхний отдел будет горячим, а нижний — холодным.
• При отборе воды с верхней пары отводов допускается коммутация конвекционного отопления. Нижнюю пару используют во внутрипольной схеме.
• Показатель температуры теплоносителя ниже уровня коммутации обратной трубы контура на участке соединения гидрострелки и котла может заметно опускаться.

Контур из полипропилена для разных котлов

Большинство производителей водонагревателей первый метр трубопровода от него рекомендуют делать из металла. Особенно это касается твердотопливных устройств с более высокой температурой воды на выходе. Полипропилен при обвязке следует подсоединять уже к этому отводу, иначе при сбоях в котле он получит тепловой удар и может лопнуть.

Вариант #1: Газовый водонагреватель

Обвязку полипропиленом газового котла рекомендуется выполнять с использованием гидрострелки и коллектора. Зачастую модели на газу уже оборудованы встроенными насосами для подкачки воды. Практически все они изначально предназначены для принудительных систем.

Самой надежной в плане безопасности будет схема с циркуляционным оборудованием на каждый контур за коллектором.

В этом случае встроенный насос будет нагнетать давление на небольшом участке трубопровода от котла до распределителя, а дальше будут задействованы дополнительные помпы. Именно на них будет ложиться основная нагрузка по перекачке теплоносителя.

Обвязывать полипропиленом газовый котел можно без длинных металлических патрубков, вода в таком нагревателе редко когда нагревается до 75–80 градусов

Если газовый котел имеет чугунный теплообменник, то при его обвязке в систему следует установить дополнительный теплоаккумулятор. Он сгладит резкие перепады температуры воды, которые оказывают негативное воздействие на чугун. При скачкообразном нагреве или охлаждении теплоносителя он может даже лопнуть.

При обвязке двухконтурного аппарата с параллельным нагревом воды для ГВС дополнительно на этот отвод придется устанавливать фильтры тонкой и грубой очистки. Их же стоит смонтировать на входе в водонагреватель, куда подается холодная вода.

Вариант #2: Твердотопливная модель

Основная особенность котла на твердом топливе – это его инертность при прекращении подачи горючего. Пока все находящееся в топке не прогорит полностью, он будет продолжать нагревать теплоноситель. А это может пагубно сказаться на полипропилене.

При обвязке твердотопливного котла сразу к нему следует подсоединять исключительно металлические трубы, а только через метр-полтора можно врезать полипропиленовые. Вдобавок к этому, надо предусмотреть резервный подвод холодной воды для аварийного охлаждения теплообменника, а также ее отвод в канализацию.

Отрезок трубопровода от твердотопливного котла до коллектора следует делать из металла, а уже дальше можно выполнять обвязку полипропиленом – только это защитить пластиковые трубы от перегрева

Если система выстроена на принудительной циркуляции, то в нее обязательно надо будет установить источник бесперебойного питания для насоса. Вода должна постоянно отводить тепло от топки, где горит твердое топливо, даже при перебоях с электроснабжением.

В дополнение к нему можно сделать малый гравитационный контур либо все батареи оборудовать байпасами для отключения отдельных участков системы. При авариях это позволит ремонтировать поврежденный отрезок при работающем отоплении.

Твердотопливный котел должен быть укрыт защитным кожухом, который ограничивает распространение тепла от стенок топки в котельную. Но даже при его наличии коллектор и пластиковые трубы следует удалить подальше от печки.

Вариант #3: Нагреватели на жидком топливе и электричестве

Котел на отработке или дизеле обвязывается полипропиленом по идентичной с твердотопливным аналогом схеме. Полимер нужно удалить от него на максимально возможное расстояние.

При обвязке электрического котла PPR можно не беспокоиться о порывах труб, в нем стоит защитная автоматика, не дающая воде дойти до кипения

Нагрев теплоносителя в водонагревателе на электричестве до критических для полипропилена температур практически исключен. При пропадании напряжения он просто перестает работать. От гидравлических ударов трубы в этом случае защищены гидроаккумулятором и клапанами для сброса избыточного давления.

Нюансы и варианты обвязки для разных типов котлов

Общие рекомендации опытных мастеров:

Схема монтажа подбирается индивидуально.
Котел устанавливают согласно правилам СНИиП ниже уровня приборов отопления.
Напольный котел перед обвязкой полипропиленом устанавливается на металлическое или бетонное основание.
Системы принудительной вентиляции и аварийного освещения рекомендуются для всех вариантов агрегатов.
В обвязку устройства, работающего на газовом топливе, включается коаксиальный дымоход, который при монтаже уплотняется по всем стыкам.
После завершения обвязки котлоагрегата и дымохода, приступают к устройству системы безопасности в следующем порядке: приборы по давлению среды (манометры), защитные приборы и далее автоматический воздухоотводчик.
Коллекторную схему выполняют трубопровод PPR 1.25 дюйма, по движению среды устанавливают защитные устройства, циркуляционный насос, гидрострелка и воздушник.
Для подачи отопительного теплоносителя к приборам нагрева от гребенки отводят 3 ответвления трубы PPR 1.0 дюйма, а остальные закрывают заглушками.
Подключают приборы нагрева и обратку.
В комбинированной системе нагрева контур теплого пола оборудуют самостоятельным наосом, при этом расширительный бачок устанавливают между гидрострелкой и котлоагрегатом.
Обвязку котлоагрегата завершают установкой дренажного крана, его используют также для заполнения контура, но лучше, если это будут два самостоятельных вентиля

Точка установки зависит от выбранной системы, но есть общие условия — дренажный вентиль устанавливается в нижней точке, что особенно важно, если планируется законсервировать систему зимой, чтобы в ней не осталось воды.

Газовое оборудование

Обвязку такого оборудования полипропиленовыми трубами выполняют с самостоятельной схемой и контурным насосом, создающим рабочее давление на малом участке сети от источника до распределителя.

Обвязывать такими трубами газовый агрегат допускается без стальных патрубков, поскольку температура нагрева на подаче не превышает 80 С.

В агрегате, работающем на газе, с чугунным бойлером, монтируют теплоаккумулятор, который помогает сбалансировать гидравлический режим и препятствует резким скачкам температур, влияющим на хрупкие чугунные поверхности нагрева. При обвязке 2х- контурных котлов дополнительно нужно размещать фильтры тонкой и грубой очистки воды.

Электрический нагреватель

Обвязка электрического котла полипропиленом вполне допустима. Котел имеет высшую оценку защитной системы, не дающей закипеть воде в агрегате, с последующим образованием пара и разрывом трубы. Процесс нагрева прекращается при отключении подачи электроэнергии на электронагревательные элементы.

Кроме того в системе имеются встроенные гидроаккумуляторы и устройства, для сброса излишнего давления среды, которое может образоваться при внезапном отключении электроэнергии и остановки насоса перекачки горячей воды к приборам нагрева и точкам водоразбора.

Обвязка твердотопливного котла

Твердотопливные модели

Это самый проблемный агрегат для обвязки из пластиковых труб. Для него установка защитного метрового патрубка на входе/выходе среды – обязательна, чтобы защитить их от перегрева. Для систем с насосной циркуляцией, потребуется дополнительное устройство резервного электропитания, чтобы продолжить охлаждение котла при аварийном отключении основного источника электричества. Кроме того выполняют малый гравитационный контур с небольшим количеством подключенных батарей, чтобы охладить котловые поверхности нагрева, пока не выгорит все топливо.

Твердотопливный котел по требованиям правил пожарной безопасности накрывают защитным кожухом, существенно снижающего теплопотери от стенок топочной камеры в котельную и, следовательно, негативное воздействие на PPR-трубы

Небольшая памятка для монтажа пластиковых труб — качество будет определяться не только монтажными работами, но и выбранным сортаментом труб. Следует приобретать все основное и вспомогательное оборудование котельной, только сертифицированные у зарекомендовавших поставщиков. Полимерные трубы не требуют изоляционных работ и покраски, на них не образовывается накипь и коррозия, они отличаются высокой шумоизоляцией. Стоимость материала ниже, а трубы легче, чем из металла, поэтому монтаж можно выполнить своими руками.

Предохранительные клапаны, воздухоотводчик и циркуляционный насос.

Предохранительные клапаны не используется при открытой системе отопления. Основным назначением клапана является защита котла от повреждений в случае резкого скачка давления в системе. Как правило о клапане забывают или устанавливают модель или группу безопасности с другими характеристиками. Во время реагирования клапана часть воды естественно будет сбрасываться из системы, это обеспечивает сброс давления и защиту.

Воздухоотводчик необходимо устанавливать сразу после монтажа котла, это необходимо во избежание «завоздушивания системы». Воздушник должен стоять строго вертикально вверх. Если воздушник начинает протекать, перед ним устанавливается отсечной клапан, для удобства замены на новый.

Циркуляционный насос будет исправно работать только при горизонтальном положении оси, и такое положение заметно продлит «жизнь» подшипникам. Механизм насоса следует защитить от грязи и мусора извне.

Специфика обвязки котлов полипропиленом

Существует ряд нюансов, о которых следует знать владельцам частных домов, которые остановили свой выбор на продукции из полипропилена (детальнее: «Монтаж системы отопления из полипропилена своими руками»). Огромным достоинством полипропиленовых труб является возможность выполнять отопительные контуры различной конфигурации.

Для соединения элементов трубопровода, когда выполняется обвязка котла полипропиленом, можно пользоваться не только технологией сварки, но применять фитинги, подобранные в соответствии с размером труб. Но второй способ менее надежен. В случае незначительных подвижек в местах нахождения фитингов, возможно возникновение протечек.

При обустройстве отопительной системы собственными силами следует помнить, что чем проще схема конструкции, тем легче будет выполнить работу. Сложность не только затрудняет монтаж, но и значительно понижает КПД отопительной конструкции.

Установка полипропиленового трубопровода обеспечивает:

• работу системы на протяжении 40 лет;
• способность выдерживать давление, превышающее 25 бар;
• сохранность труб даже при условии циркуляции теплоносителя, имеющего температуру 95 градусов (детальнее: «Монтаж системы отопления из полипропиленовых труб своими руками»).

Несмотря на преимущества данного материала изготовления, существует ряд ограничений, которые нужно учитывать, если выполняется обвязка котла отопления полипропиленом, когда для работы агрегата используется газоснабжение (про «Качественная обвязка двухконтурного газового котла — эффективная экономия»). Подключение газовой трубы к котлу должно быть непременно жестким. Согласно строительным требованиям, для соединения применять следует металлические элементы и паронитовые прокладки.

Металлическую трубу состыкуют с генератором тепла через так называемую «американку» или сгон. В качестве прокладки подходит только паронит. Изделия из резины, фум-ленты и паклю применять нельзя. Дело в том, что паронит получают в результате вулканизации смеси из минеральных наполнителей, асбестовых волокон и каучука – материал превосходно держит начальную форму, не горит и обеспечивает отличную герметичность. В то время как зажатая между деталями резина может сузить размер прохода в газовой трубе, в результате чего подача топлива сократится и обеспечить нужное количество тепла от котла будет практически невозможно. Другие материалы для прокладок имеют склонность к возгоранию.

Разновидности обвязки

1. Естественной (гравитационной) . Она используется для небольших зданий и дач.
2. Коллекторной . Для ее эффективной работы необходимо наличие коллектора, который будет собирать воду из отопительной системы и циркуляционного насоса. Нужен также отдельный подвод для каждого радиатора. Такая схема используется для многоэтажек, и если необходимо отопить несколько больших помещений.
3. Принудительной . Для нее требуется установка специального насоса. Обвязка используется для помещений, в которых осуществляется беспрерывное отопление.
4. На первично-вторичных кольцах . По схеме предусмотрено наличие кольца, выполненного сразу за котлом, от него идут отводы для обогрева многочисленных помещений. Эту разводку очень удобно использовать в многоэтажках, где потребители для обогрева используют не только радиаторы, но и «теплые полы».

Идеальным вариантом для любых помещений является схема, при которой можно подключить 3 основных контура: радиаторы, «теплый пол» и бойлер.
