Монтаж розетки с заземлением

Монтаж заземляющего контура в электроточке необходим для защиты бытовой техники и людей от поражения током. Эта задача относится к среднему уровню сложности и подходит владельцам жилья, обладающим базовыми навыками работы с электрикой. Правильное подключение розетки с заземлением позволяет создать безопасную рабочую точку питания. Процесс занимает от 1 до 3 часов в зависимости от состояния стен и необходимости штробления.

Оценив сложность предстоящих работ, следует уделить особое внимание правилам электробезопасности. Все операции проводятся исключительно при полностью отключенном питании на распределительном щите. Расчет времени выполнения зависит от типа отделки стен. Оптимально проводить монтаж в светлое время суток при наличии дополнительного освещения.

Для качественного монтажа потребуется определенный набор комплектующих. Расход материалов рассчитывается на одну точку установки:

• Розетка с заземляющим контактом — 1 шт.
• Кабель ВВГнг 3х2.5 — от 2 до 5 метров.
• Подрозетник — 1 шт.
• Клеммники WAGO — 3 шт.
• Винтовые клеммы — 3 шт.
• Крепежные саморезы — 2-4 шт.
• Изолента — 1 рулон.
• Кабельные стяжки — 2-3 шт.

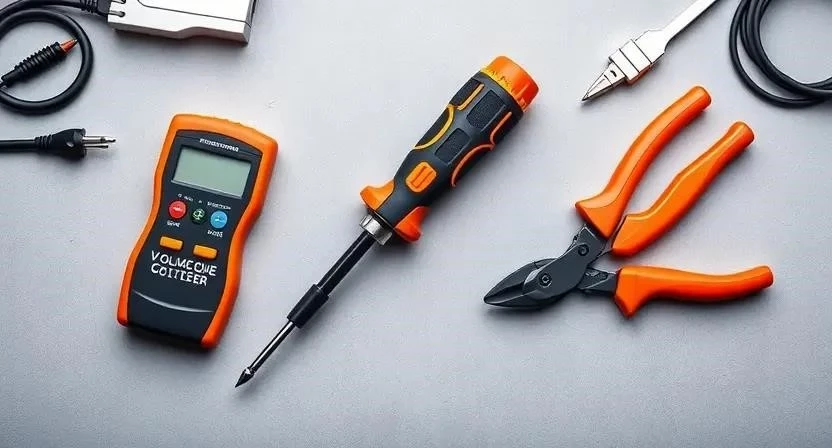

Инструментарий должен быть надежным и исправным. Рекомендуется использовать профессиональный инструмент или взять его в аренду:

• Индикаторная отвертка (обязательно)
• Стриппер для зачистки изоляции (желательно)
• Строительный нож (обязательно)
• Пассатижи (обязательно)
• Крестовая отвертка (обязательно)
• Плоская отвертка (обязательно)
• Перфоратор для установки подрозетника (обязательно)

Подготовку помещения начинают с обеспечения свободного доступа к стене. Мебель и полы закрывают защитной пленкой для предотвращения попадания строительной пыли. Лишние предметы выносят из комнаты, чтобы они не мешали перемещению. Освещение рабочего места организуют с помощью переносных ламп.

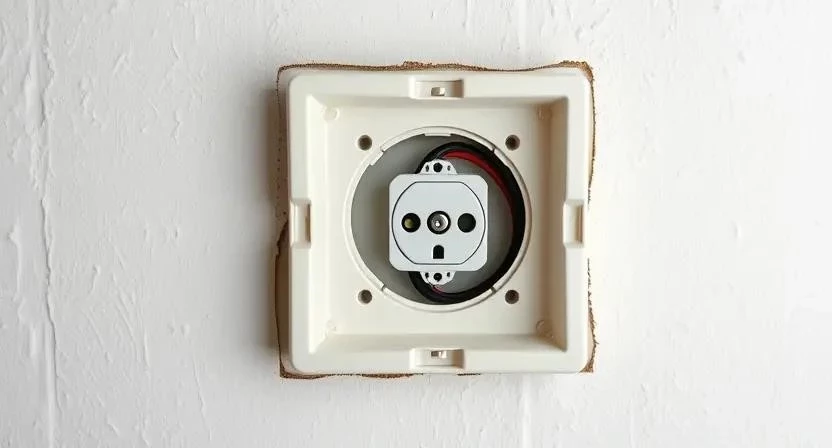

Проверка целостности стены позволяет избежать неожиданных разрушений при монтаже. При необходимости выполняется штробление для скрытой прокладки кабеля. Подрозетник устанавливают и выравнивают строго по уровню. Края отверстия обрабатывают грунтовкой. Особое внимание уделяют глубине посадки, чтобы механизм вошел плотно и без перекосов. Из личного опыта: однажды я проигнорировал проверку глубины подрозетника, из-за чего розетка не зафиксировалась, и мне пришлось заново штробить стену.

Процесс установки делится на последовательные этапы:

1. Полное обесточивание линии и проверка отсутствия напряжения индикатором.
2. Прокладка трехжильного кабеля к месту установки.
3. Зачистка изоляции основного кабеля.
4. Идентификация жил: фаза (коричневый/белый), ноль (синий), заземление (желто-зеленый).
5. Подготовка проводов к подключению (зачистка концов на 10-12 мм).

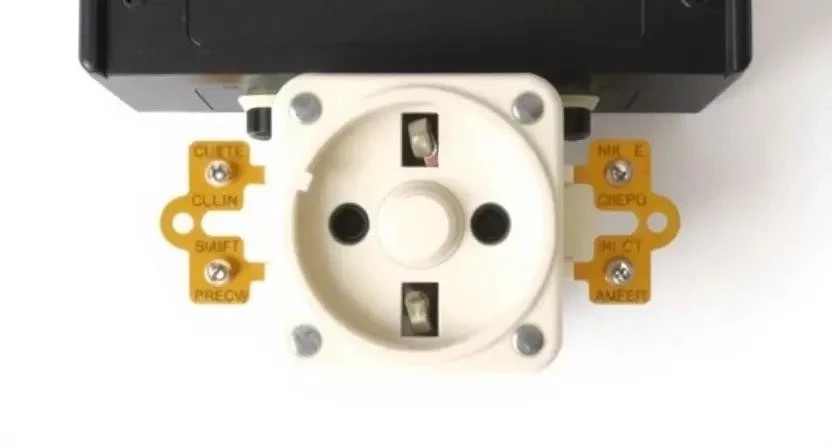

6. Подключение заземляющего провода к центральному контакту розетки.
7. Подключение нулевого провода к одной из боковых клемм.
8. Подключение фазного провода к противоположной боковой клемме.



9. Проверка плотности затяжки винтов или фиксации в клеммнике.
10. Аккуратный загиб проводов в подрозетник.
11. Фиксация розетки с помощью лапок или винтов.
12. Установка декоративной рамки и лицевой панели.



13. Повторная проверка напряжения и тестирование работоспособности.

Температурный режим влияет на пластиковые детали, которые могут стать хрупкими при сильном холоде. Влажность стен должна быть минимальной, а штукатурка вокруг подрозетника — полностью высохнуть перед финальной установкой. Сечение провода должно строго соответствовать номиналу автоматического выключателя в щитке. В моей практике использование кабеля с сечением большего размера, чем предусмотрено клеммой, приводило к плохому контакту и нагреву.

Новички часто допускают ошибки, которые могут привести к аварии:

1. Перепутанные фаза и заземление.
2. Плохой контакт в клеммах из-за недотяжки винтов.
3. Использование слишком тонкого провода, не выдерживающего нагрузку.
4. Отсутствие проверки напряжения перед началом работ.
5. Пережим кабеля при фиксации розетки в подрозетнике.

Контроль контактов рекомендуется проводить через полгода после начала эксплуатации. Механизмы очищают от пыли, чтобы избежать перегрева. При высокой нагрузке важно следить за отсутствием нагрева корпуса. Срок службы качественных механизмов составляет несколько десятилетий. При плановом осмотре через шесть месяцев я обнаружил ослабленный винт, что позволило вовремя устранить искрение.

Существуют и другие способы организации электроточек. Можно использовать сквозные розетки для передачи линии дальше по цепи. Блоки из нескольких розеток экономят место в стене и упрощают монтаж. Безвинтовые зажимы считаются более надежной альтернативой винтовым клеммам, так как исключают человеческий фактор при затяжке.

Ответы на популярные вопросы:

Можно ли подключить заземление, если в доме его нет? — Нет, без общего контура заземления в здании установка заземляющего контакта бесполезна.

Чем опасен монтаж без заземления? — При пробое изоляции корпус прибора окажется под напряжением, что может привести к удару током.

Какой кабель лучше выбрать для розеток? — Оптимальным вариантом является медный кабель ВВГнг с сечением 2.5 мм².

Нужно ли менять старую проводку при установке новых розеток? — Да, если старый провод (например, алюминиевый) не имеет жилы заземления.

Как проверить, работает ли заземление в розетке? — С помощью мультиметра или специального тестера розеток.

Можно ли использовать одну жилу вместо двух для нуля и земли? — Категорически запрещено, это создает смертельную опасность.

Что делать, если провод слишком короткий? — Использовать клеммники WAGO для наращивания жилы с соблюдением изоляции.
