Монтаж электрического теплого пола

Организация системы обогрева пола требует точного технического планирования и соблюдения норм электробезопасности. Процесс включает в себя расчет мощности, подбор материалов и строгое следование технологической карте. Монтаж электрического теплого пола: правильная схема и установка позволяют избежать перегрева кабеля и обеспечить равномерный прогрев всей площади помещения. Средняя стоимость материалов для стандартной комнаты варьируется от 5 000 до 15 000 рублей, а время выполнения основных работ занимает от одного до трех дней.

Особенности подготовки к работе

Сложность данного проекта оценивается как средняя, так как требуются базовые навыки работы с электропроводкой и измерительными приборами. Основное внимание следует уделить состоянию электросети: она должна быть исправной и иметь заземление. Сезонность работ не имеет значения, однако важно поддерживать в помещении стабильную температуру. Общее время реализации проекта зависит от способа отделки — использование плиточного клея ускоряет процесс по сравнению с заливкой бетонной стяжки.

Перечень необходимых материалов

Для качественного исполнения работ потребуется комплект комплектующих, подобранных под конкретную площадь помещения. Основной расчет производится исходя из мощности нагревательного элемента на один квадратный метр.

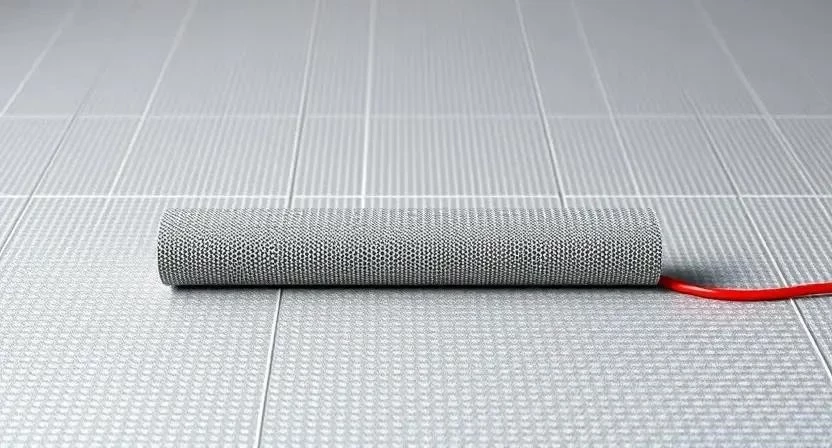

• Нагревательный кабель или готовые маты.

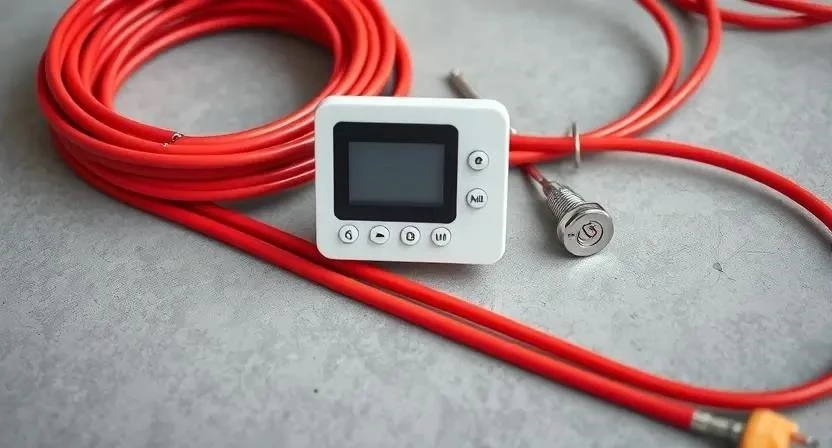

• Терморегулятор с внешним дисплеем.
• Датчик температуры пола.
• Теплоизоляционный слой (пенополистирол или фольгированный материал).
• Стяжка (цементно-песчаная смесь) или плиточный клей.
• Гофрированная труба для защиты выводов.
• Монтажная лента для фиксации.
• Распределительная коробка.
• Автоматический выключатель для защиты линии.
• Провода для подключения к сети.

Расход материалов зависит от площади укладки, при этом кабель обычно занимает 80-90% полезной площади пола.

Инструментарий для установки

Правильный подбор инструментов гарантирует точность монтажа и безопасность эксплуатации системы. Большинство позиций из списка доступны в любом строительном магазине, а специализированное оборудование можно взять в аренду.

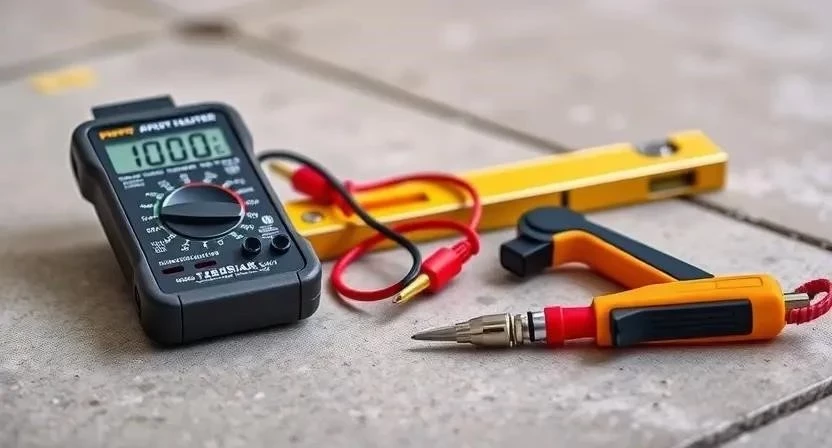

• Мультиметр — замер сопротивления кабеля и проверка целостности цепи.
• Перфоратор — штробление стен под гофру и вывод кабеля.
• Уровень — проверка ровности основания.
• Шпатель — нанесение клея или разравнивание стяжки.
• Строительный нож — подрезка изоляции и материалов.
• Гофра — защита проводов от механических повреждений.
• Рулетка — разметка схемы раскладки.
• Стриппер — зачистка концов проводов.

Организация рабочего пространства

Первым этапом становится полное освобождение комнаты от мебели и предметов интерьера. Стены и оставшиеся элементы отделки закрываются защитной пленкой во избежание загрязнения строительной пылью. Весь строительный мусор оперативно выносится из помещения. В этот же период определяются точки питания, где будет установлен терморегулятор, и прокладываются основные магистрали электропроводки.

Подготовка основания и поверхности

Очистка пола от пыли, жирных пятен и остатков старых покрытий является критически важным шагом. Поверхность выравнивается с помощью самонивелирующихся смесей, если перепады высот превышают 5 мм. После высыхания проводится грунтовка для улучшения адгезии материалов. Затем укладывается слой теплоизоляции, который предотвращает уход тепла в перекрытие и направляет его вверх. Готовность поверхности проверяется визуально и с помощью уровня.

Технология монтажа по шагам

Процесс установки требует последовательности и внимательности на каждом этапе. Ошибка в одном из пунктов может привести к выходу системы из строя после заливки бетоном.

1. Разработка детальной схемы раскладки с учетом расположения стационарной мебели (2-3 часа).
2. Монтаж защитной гофры для ввода кабеля от стены к полу (1 час).
3. Укладка нагревательного элемента строго по схеме, избегая пересечений (4-6 часов).
4. Фиксация кабеля с помощью монтажной ленты или специальных зажимов (2 часа).
5. Установка датчика температуры в специальной гофре между витками кабеля (1 час).
6. Замер сопротивления мультиметром до начала заливки и после укладки (30 минут).
7. Подключение кабеля и датчика к терминалам терморегулятора (1 час).
8. Заливка стяжки или нанесение слоя плиточного клея (1 день).
9. Выполнение финишной отделки пола плиткой, ламинатом или кварцвинилом (2-3 дня).
10. Первый запуск системы и проверка работоспособности (1 час).

Из личного опыта: При разработке схемы раскладки в ванной комнате я оставил зазоры по 10 см от стен и не заводил кабель под душевую кабину. Это позволило сэкономить 2 метра кабеля и избежать перегрева в зоне, где доступ к полу ограничен.

Технические нюансы и ограничения

Температурный режим высыхания стяжки должен быть естественным; категорически запрещено включать подогрев до полного затвердевания раствора. Строго запрещен любой перехлест или резкий изгиб кабеля, так как это создает точки локального перегрева и ведет к обрыву жилы. Выбор системы зависит от покрытия: под керамическую плитку подходят все виды, а для ламината следует выбирать тонкие маты или инфракрасную пленку с учетом допустимой температуры нагрева покрытия.

Типичные ошибки при установке

Многие начинающие мастера допускают промахи, которые проявляются только после завершения отделочных работ.

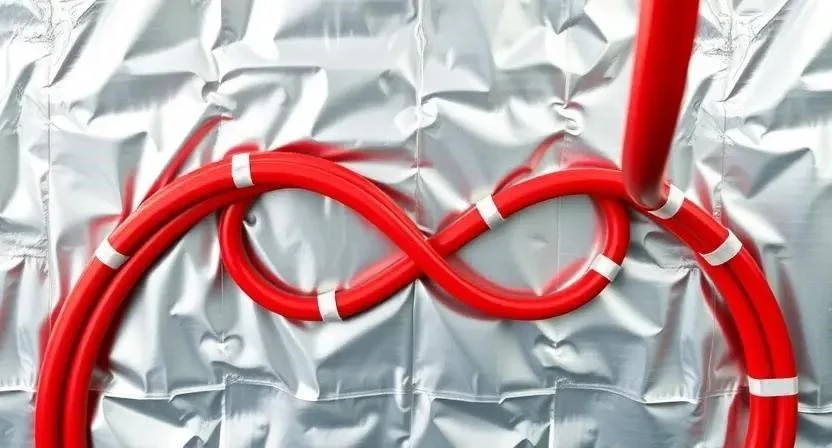

1. Пересечение жил нагревательного кабеля между собой.
2. Отсутствие заземления, что создает риск поражения током.
3. Неправильный расчет мощности (слишком высокая или низкая плотность ватт на м2).
4. Монтаж кабеля в зонах под стационарной мебелью (шкафы, диваны), что вызывает перегрев.
5. Игнорирование промежуточного замера сопротивления перед заливкой.

Из личного опыта: Однажды при монтаже в гостиной кабель был уложен под массивный шкаф-купе. Через месяц терморегулятор начал выдавать ошибку из-за перегрева в этой зоне, так как мебель блокировала выход тепла. Пришлось переносить мебель, чтобы избежать повреждения кабеля.

Расчет финансовых затрат

Стоимость реализации проекта складывается из цен на комплектующие и оплаты труда специалистов. Самостоятельный монтаж позволяет существенно сократить расходы.

Эксплуатация после завершения работ

Полная эксплуатация системы возможна только после полного высыхания стяжки (обычно от 14 до 28 дней). Первое включение должно быть плавным: температуру поднимают постепенно, начиная с минимума. Обслуживание термостата заключается в периодической очистке датчиков и проверке контактов. Рекомендуется раз в год проводить проверку электробезопасности с помощью вольтметра.

Сравнение альтернативных систем

Выбор типа подогрева зависит от типа помещения и желаемой толщины «пирога» пола.

Ответы на часто задаваемые вопросы

Как выбрать мощность нагрева? Обычно выбирают от 120 до 180 Вт/м2 в зависимости от теплопотерь помещения и типа отделки.

Можно ли монтировать под ламинат? Да, но необходимо использовать инфракрасную пленку или специальные тонкие маты, так как ламинат чувствителен к перегреву.

Как заменить поврежденный кабель? В бетонной стяжке замена невозможна, только полная переделка. В случае с пленкой поврежденный участок вырезается и заменяется новым.

Как правильно настроить терморегулятор? Установите желаемую температуру пола (обычно 24-27°C) и настройте график работы по часам.

Безопасно ли использовать в ванной? Безопасно при наличии заземления и использовании УЗО (устройства защитного отключения).

Как рассчитать площадь укладки? Из общей площади комнаты вычитается площадь, которую занимают стационарные объекты (ванна, унитаз, шкафы).

Что делать при расхождении замеров сопротивления? Необходимо проверить все соединения и убедиться в отсутствии заломов кабеля до заливки пола.

Из личного опыта: Для повышения точности работы терморегулятора я всегда укладываю датчик температуры строго посередине между двумя жилами кабеля. Это исключает ложные срабатывания из-за прямого контакта датчика с нагревательным элементом.
