Как монтировать полипропиленовые трубы и разводить пп водопровод

Пайка полипропиленовых труб

Одной из самых важных и сложных операций, связанных с обустройством водопровода из полипропилена своими руками, является пайка труб. Она может выполняться как на столе, так и непосредственно по месту монтажа. В первом случае собираются сложные участки с множеством поворотов. Впоследствии они устанавливаются на клипсы, прикрученные к стене. Пайка полипропиленовых труб по месту нужна для того, чтобы соединить все эти участки в единую систему подачи холодной и горячей воды.

Паяльник для полипропиленовых труб с цилиндрическим нагревательным элементом

Шаг 1. Состыкуйте подготовленную для пайки трубу с соответствующим фитингом «всухую». Если она входит в него свободно – значит, вы столкнулись с браком или изделиями низкого качества. Паять их друг с другом нежелательно – впоследствии данное соединение в линии водопровода будет протекать.

Трубу нужно состыковать с фитингом

Шаг 2. Специальными ножницами отрежьте кусок трубы нужной длины.

Резка трубы

Шаг 3. Зачистите торец полипропиленовой трубы.

Шаг 4. Обезжирьте и насухо вытрите конец полипропиленовой трубы, предназначенной под пайку.

Обезжиривание конца трубы

Шаг 5. Отметьте маркером, на какую глубину отрезок трубы войдет в фитинг.

Отмечается глубина входа в фитинг

Шаг 6. Подберите насадку под внешний диаметр трубы и внутренний фитинга, установите на нагревательный элемент аппарата для пайки.

Шаг 7. Включите инструмент, установите на нем температуру +260°С и дайте прогреться. Когда аппарат для пайки будет готов – зажжется соответствующая лампочка на нем.

Включение паяльника

Шаг 8. Одновременно зафиксируйте на соответствующих концах насадки фитинг и полипропиленовую трубу. При этом они должны быть сразу повернуты в правильном направлении.

Фиксация трубы и фитинга

То же, но вблизи

Шаг 9. Труба и фитинг должны прогреваться при температуре +260°С от 5 до 12 секунд, в зависимости от диаметров изделий.

Шаг 10. После этого снимите с насадки трубу и фитинг, вставьте один в другой. Чтобы повернуть и правильно сориентировать изделия друг относительно друга, у вас будет около 4-5 секунд. Затем в течение некоторого времени держите трубу и фитинг неподвижно, чтобы они надежно спаялись.

Труба помещается в фитинг

Таблица, показывающая зависимость времени нагрева и фиксации при пайке полипропиленовых труб от их диаметра

Разрез, показывающий пример качественной пайки полипропиленовых труб

После этого соединение полностью готово к монтажу. А пускать по нему воду можно уже через час после завершения пайки. При качественных материалах и инструменте, а также при полном соблюдении инструкций у вас получится соединение с высочайшей степенью прочности и герметичности.

Водопровод из полипропилена своими руками

У полипропиленовых труб много преимуществ

Маркировка на трубах из полипропилена

PPR-трубы

Армированные полипропиленовые трубы

Полипропиленовые трубы с алюминиевым армированием. Также известны как Stabi

Трубы, армированные стекловолокном, для отопления

SONY DSC

PN10

PN16

PN20

PN25

Таблица типовых размеров труб из полипропилена марок PN10, PN20 и PN25

Закрытый монтаж трубопроводов

Открытый монтаж трубопровода

Короб для труб своими руками

Последовательная разводка труб

Параллельная разводка водопровода

Схемы подключения водозаборной арматуры

Демонтаж старого водопровода

Разметка труб и фитингов водопровода из полипропилена

Установка клипс

Сборка основных линий

Монтаж трубопровода из полипропилена

Процесс монтажа водопровода

Установка подводящих труб и арматуры

Паяльник для полипропиленовых труб с плоским нагревательным элементом

Пальник для полипропиленовых труб с цилиндрическим нагревательным элементом

Трубу нужно состыковать с фитингом

Резка трубы

Обезжиривание конца трубы

Отмечается глубина входа в фитинг

Включение паяльника

Фиксация трубы и фитинга

То же, но вблизи

Труба помещается в фитинг

Таблица, показывающая зависимость времени нагрева и фиксации при пайке полипропиленовых труб от их диаметра

Разрез, показывающий пример качественной пайки полипропиленовых труб

Схема устройства полипропиленовой трубы

Полипропиленовые трубы MeerPlast и соединительные детали к ним (фитинги)

ПП изделия подходят для устройства отопительных систем

Водопровод из полипропиленовых труб

Демонтаж водопровода

Короб из гипсокартона в ванной комнате

Установка счетчиков воды

Обвязка полипропиленовыми трубами инструктаж

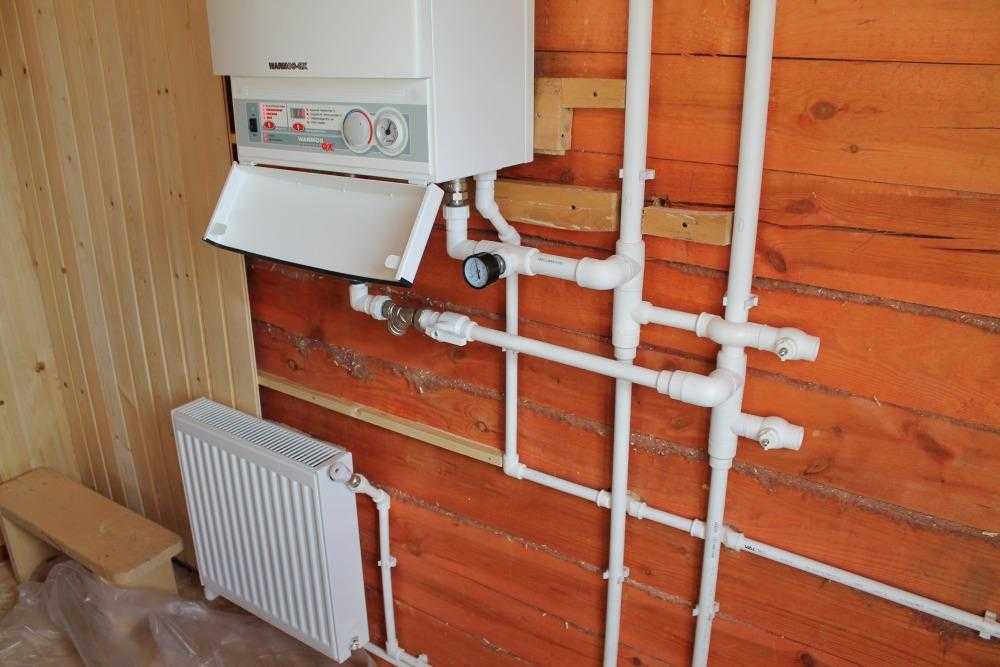

Обвязка радиаторов может выполняться при помощи самых различных труб, но специалисты рекомендуют использовать полипропиленовые. Шаровые краны для обвязки покупаются также полипропиленовые, они могут быть прямыми и угловыми, этот вариант самый простой и недорогой. Латунная арматура стоит дороже, да и установка ее сложнее.

Обвязка из полипропилена выполняется таким образом:

  • муфта с накидной гайкой вставляется в мультифлекс, который легко соединяется с любым выходом;
  • сами трубы крепят к стенам на удобной высоте, они не должны плотно прилегать к поверхности, лучше оставлять зазор в 2-3 см. Крепят трубы при помощи специальных скоб, которые к стене фиксируются гвоздями или саморезами.

К радиаторам обвязка полипропиленом может осуществляться и при укладке труб в стену, в таком случае на поверхность они выходят только в местах подключения.

Обвязка радиаторов может выполняться при помощи самых различных труб, но специалисты рекомендуют использовать полипропиленовые.

Крепеж для батарей может быть самым различным, чаще всего это штыревое соединение, которое фиксируется на поверхности стены. Могут применяться и угловые кронштейны, которые также позволяют подвесить радиаторы на необходимой высоте. Для панельных батарей крепеж поставляется в комплекте, для секционных — необходимо покупать отдельно. Обычно для одной секции достаточно двух кронштейнов либо штырей.

Соединение кранов осуществляется таким образом:

  • кран разбирается, в радиатор вворачивается штуцер и накидная гайка;
  • специальным ключом гайка плотно закручивается.

Как видим, процесс этот предельно простой. Чтобы выполнить подобную работу, необходимо только приобрести специальный сантехнический ключ для американок, без которого просто установить кран вряд ли получится.

Для установки батарей и выполнения их обвязки требуются следующие материалы и инструменты:

  • набор специальных ключей;
  • уплотнители для резьбовых соединений;
  • пакля и резьбовая паста;
  • нити для резьбы.

Особенности подключения радиаторов

Монтаж отопления отличается некоторыми особенностями:

  1. Необходимо соблюдать расстояние от радиатора до подоконника 100 мм. Если зазор между батарей и низом подоконника отличается, то тепловой поток нарушается, эффект отопительной системы будет низким.
  2. От поверхности пола до батареи расстояние должно составлять 120-150 мм, в противном случае происходит резкий перепад температур.
  3. Чтобы теплоотдача оборудования была правильной, расстояние от стены должно составлять от 20 мм.

При этом учитываем, что на установку и эффективность радиаторов отопления большое влияние оказывает метод монтажа: под подоконником в открытом виде эффективность системы отопления максимальная — 96-97%, в нише в открытом виде — до 93%, в частично закрытом виде — 88-93%, в полностью закрытом виде — 75-80%.

Отопительный радиатор может устанавливаться при помощи самых различных способов, его обвязка выполняется металлическими, полиэтиленовыми, полипропиленовыми трубами

Важно при монтаже правильно расположить не только трубы, но и сами батареи, выполнить подключение в соответствии со всеми рекомендациями и нормами. В этом случае отопительная система будет работать очень эффективно, не потребует проведения ремонтных работ. Поделитесь полезной статьей:

Поделитесь полезной статьей:

Виды радиаторов для обвязки

Для установки системы отопления необходимо выбрать тип радиатора. Различные виды отопительного оборудования отличаются по крепежу к стене, материалам изготовления, подключению труб. Сегодня производители предлагают следующие варианты:

Устройство секционных радиаторов.

  1. Панельные стальные батареи, выполненные в виде относительно тонких сплошных панелей. Подключение таких радиаторов может быть боковым либо нижним.
  2. Секционные облегченные, изготовленные из алюминия. Также часто используются биметаллические. Такие батареи можно подключать по одной либо нескольким секциям, соединение с общей системой боковое, трубы полипропиленовые подходят идеально.

Для квартир, где имеется центральное отопление, используются биметаллические радиаторы (чугунные применяются все реже, это объясняется их большим весом, громоздкостью, хрупкостью). Связано это с тем, что в воде, которая подается в систему отопления, часто находится щелочь, песок, которые могут повредить остальные типы радиаторов.

Для частного дома же отлично подходят алюминиевые, стальные панельные радиаторы, при этом необходимо соблюдать все условия для подключения (для медного трубопровода используются стальные и алюминиевые радиаторы, для обычного — можно только алюминиевые).

Комплектующие для подключения радиаторов

Отопление — это довольно сложная система, подключение которой требует участия специалиста. Кроме радиаторов и труб, необходимо приготовить и комплектующие, без которых соединение будет просто невозможным.

Комплект подключения состоит из:

Комплектующие для подключения радиаторов.

  • набора, включающего заглушку, переходники, ручной воздухоотводчик, ключ для выпуска воздуха из батарей плюс трубы;
  • футорки, или переходники, которые имеют праву и левую резьбу;
  • специальные инструменты для навинчивания переходников.

Запорная арматура для батарей тоже требуется, не стоит забывать и про трубы. Сюда же относятся шаровые краны, вентили для прекращения подачи рабочего потока либо его регулирования.

Используемое для монтажа оборудование

Паяльник для полипропиленовых труб – или «утюг», как его иногда называют – отлично подойдет для монтажа системы отопления своими руками из полипропиленовых труб. Выбирая ручной аппарат для сварки ПП труб, необходимо учесть ряд нюансов:

  • недорогой паяльник для труб оснащается только самыми распространенными насадками. Как правило, это металлические элементы, покрытые защитным слоем тефлона. Более дорогие модели комплектуются насадками из медного сплава;
  • чем шире температурный диапазон и выше мощность, тем удобнее будет такой «утюжок» в использовании. Качественный монтаж системы отопления полипропиленовыми трубами обеспечивается соблюдением температурно-временных параметров пайки;
  • дешевый паяльник для ПП труб не проработает долго;
  • важна форма паяльника. Трубообразный паяльник для полипропиленовых труб стоит дороже, чем молотообразный. Но им гораздо удобнее осуществлять встречные стыки и своими руками сваривать трубы с фитингами – уголками в труднодоступных местах.

Богатая комплектация профессионального оборудования — это еще не повод для его приобретения. В продаже есть дополнительные насадки и для ручного паяльника для ПП труб.

Паяльники в виде трубы используют насадки другого типа, стандартный «утюжок», соответственно, не сможет работать с насадками от трубчатого сварочного агрегата для пайки ПП труб.

Профессиональные же монтажные бригады используют сварочные аппараты механического типа. Для совмещения стыков труб большого диаметра, которые сложно удержать в руках, используют специальный гидравлический привод.

Он дает возможность комфортно работать с полипропиленовыми трубами диаметром свыше 4 см. Такой аппарат характерен малым коэффициентом температурной погрешности и высокой надежностью.

Но монтаж отопления из полипропиленовых труб механическим аппаратом потребует от оператора определенных навыков работы.

Как выполнять монтаж отопления из полипропиленовых труб?

Рассмотрим несколько практических примеров пайки трубопровода из полипропиленовой трубы.

Пайка производится специальным паяльником:

На каждом паяльнике есть регулятор температуры (1). Температура для пайки полипропилена выставляется 270 градусов. Нагрев трубы паяльником проводится в течение не более 5 секунд.

Нужно учесть следующее. Если работа проходит на улице в холодное время, либо в холодном помещении, время пайки увеличивается, т. к. паяльник быстро остывает.

В этом случае нужно либо увеличить температуру нагрева паяльника, либо увеличить время нагрева. Время нагрева также увеличивается при пайке труб большего диаметра, что иллюстрирует следующая таблица:

Собственно пайка. На паяльнике есть две насадки: одна для нагрева внутреннего диаметра, другая – наружного. Одновременно нагреваются обе детали, которые предполагается соединить:

Равномерно давим на обе детали, как бы навстречу друг другу – по направлению красных стрелок на фото:

По мере нагрева, муфта доходит до бортика, на трубе также появляется отбортовка. После нагрева, снимаем детали с насадок и состыковываем их друг с другом:

После соединения нагретых деталей их нужно зафиксировать на некоторое время

После состыковки придерживаем детали в течение до 30 секунд – чтобы они поостыли, и соединение затвердело. Отбортовка на трубе должна быть равномерной по всей окружности соединения.

Вот таким образом и паяется весь полипропилен, не зависимо от диаметра трубы и назначения, – будь то система отопления или водоснабжения. Единственное отличие, как было сказано выше, это время пайки: чем больше диаметр тубы, тем дольше требуется нагревать и фиксировать после соединения.

Была разработана насадка для паяльника, чтобы ещё облегчить и без того простое житие монтажника.

Насадка позволяет точно определить время, когда спаиваемые детали уже достаточно нагреты. В такой насадке есть специальное отверстие:

  • через которое выходит расплавленный полипропилен. Как только он появился в отверстии:
  • это сигнал: снимаем и состыковываем детали. Не надо засекать время по часам или отсчитывать секунды самому.

Есть ещё керамическая насадка, которая предотвратит вот такой вид расплавленной трубы:

Плюс такого соединения (без использования металла) в том, что благодаря отсутствию металлических соединений, соли жёсткости не нарастают в таких участках. А также после пайки получается монолитное соединение.

При работе с полипропиленом нужно учитывать наперёд все шаги – для того, чтобы не попасть в некоторые неудобные моменты. Такие «моменты» могут встречаться, когда, например, нужно произвести пайку в каком-то ограниченном пространстве и т. п.

Поэтому, прежде чем паять, лучше нарисовать на листе бумаги схему трубопровода (начиная от котла) и записать последовательность шагов.

Из каких полипропиленовых труб можно выполнять монтаж отопления?

Монтаж отопления выполняется из армированных полипропиленовых труб.

Армированная труба выглядит (если смотреть в разрезе) так, как показано на фото:

Внутри и снаружи трубы слои полипропилена, между ними слой армирующего материала (фольга, стекловолокно). Между слоями полипропилена и армирующим слоем находится клей. То есть, армированная полипропиленовая труба пятислойная.

На фото выше труба, армированная алюминиевой фольгой. На следующем рисунке тоже полипропиленовая труба, но армирована стекловолокном:

Особенно там, где не видно, что она изгибается. Впрочем, даже при заметных изгибах такая труба не порвётся, просто некоторые искривления несколько портят дизайнерский вид.

На следующем фото труба, также армированная стекловолокном. Но это труба “под зачистку”:

То есть, наружный слой полипропилена счищается, и затем труба припаивается к фитингу. Такая труба – самый идеальный вариант, она лучше всего выдерживает линейные расширения. Недостаток – из-за необходимости зачистки монтаж занимает больше времени.

Вот так (фото ниже) выглядит труба со стекловолокном. Такая труба паяется без зачистки.

Способы монтажа

Сантехнический узел в новом исполнении представляет собой отдельное помещение, где создан индивидуальный дизайн. Открыто проложенные трубы даже из полипропилена не станут украшением интерьера. Поэтому часто трубопроводы монтируют в стенах и полу.

Однако не во всех местах требуется уникальный интерьер. В этом случае трубы прокладывают открытым способом. Оба метода наделены своими особенностями.

Открытая прокладка

Когда трубы монтируются открытым способом, появляется доступ к любому элементу водопровода. Не замурованные трубопроводы в туалете и ванне это легкое обслуживание системы. При необходимости всегда появляется возможность провести ремонт, не нарушая целостности отделки помещений.

Полипропиленовые трубы в туалете

Открытая прокладка полипропиленовых труб без труда осуществляется своими руками. Ведь такой монтажный процесс требует немного сил и применения небольшого количества инструмента.

Недостатком открытой прокладки является возможность повреждения полипропиленового трубопровода при выполнении других монтажных работ или даже во время уборки. Однако на пластиковые трубы нужно воздействовать с большим усилием для нарушения их целостности.

Открытая прокладка также портит интерьер туалета и ванной. Кроме того, людям может мешать шум, создаваемый перемещаемой водой.

Для уменьшения негативных эффектов от открыто проложенных труб можно выполнить монтаж короба, например, из гипсокартона. Потом конструкция отделывается тем же материалом, который использовался на стенах и/или полу.

При установке короба нужно предусмотреть технический люк. Он позволит получить доступ к счетчикам воды, фильтрам, манометрам, шаровым кранам и другой арматуре.

Лучше всего, если такие элементы системы будут располагаться максимально компактно в одном месте. Это позволит не создавать несколько технических люков.

В некоторых случаях выполняется монтаж разборного короба. Такая конструкция позволяет получить доступ практически ко всей системе. Благодаря разборному коробу удастся удобно проводить ревизию и профилактические мероприятия, чтобы сеть работала безаварийно и эффективно максимально долго.

Скрытая укладка

Этот способ монтажа полипропиленовых труб подразумевает создание штроб в стенах. Они представляют собой ниши, которые прорезаются болгаркой со специальным режущим элементом по камню. В случае с гипсовыми перегородками и стенами трубопроводы прокладываются внутри конструкций.

Водопровод в ванной комнате из полипропиленовых труб

При осуществлении скрытой укладки труб необходимо помнить о следующих нюансах:

  • Нельзя резать специальные ниши для трубопроводов в перекрытиях. В противном случае будет повреждена арматура в пустотных плитах. Поэтому конструкции потеряют прочность. При необходимости прокладки труб в полу нужно выполнять стяжку.
  • Смесь из цемента и песка создает дополнительную нагрузку на перекрытия. Это тоже уменьшает их прочность. При большом весе стяжки плиты могут треснуть.
  • Не рекомендуется создавать штробы в несущих стенах. Выполнение специальных ниш в каркасе здания может нарушить его целостность. В результате произойдет обрушение стен.
  • Не запрещено выполнять штробы в стенах из блоков и кирпича. Конструкции из пустотных панелей всегда обязаны оставаться целыми.

Если человек не уверен в правильности выполнения монтажных работ относительно прокладки водопровода и создания штроб, можно обратиться за помощью к профессионалам. Специализированные компании также помогут при необходимости подготовить проект перепланировки.

Специалисты даже возьмут на себя заботы относительно получения официального разрешения, позволяющего объединить ванную с туалетом или изменить конфигурацию помещений.

Закрытая укладка позволяет спрятать трубы в строительные конструкции здания. Это существенный плюс такого метода. В результате удастся создать приятный и гармоничный вид в ванной комнате и туалете.

Минусы

Недостатком скрытой прокладки трубопроводов является невозможность контролировать состояние системы и проводить ремонтные работы. В последнем случае придется нарушать целостность отделки, а при утечке даже компенсировать убытки соседей на нижнем этаже.

Полипропиленовые трубы соединяются с помощью пайки. Этот способ позволяет создать надежные стыки. Поэтому пластиковые трубопроводы разрешено прокладывать в стенах. Главное, чтобы сварка была выполнена качественно.

Рекомендуется выполнять работы согласно ГОСТ. В нормативных документах сказано, что места соединения труб нельзя замуровывать в стены и пол. Ведь именно на таких участках чаще всего возникают протечки.

Какие трубы использовать

Практически все полипропиленовые изделия пригодны для холодного водоснабжения, а вот с горячим дело обстоит несколько иначе.

Для того чтобы использовать трубы для доставки питьевой воды, они должны иметь сертификат соответствия. Для горячего водоснабжения используются рукава первого и второго класса с рабочей температурой до 70 градусов. Для отопления и обустройства теплых полов используются специальные изделия, имеющие армирующий и антидиффузионный (защищающий от доступа кислорода) слои.

Трубы имеют соответствующие маркировки.

Необходимо учитывать некоторые особенности. Например, полимеры не используются при соединении с твердотопливными котлами. Как минимум полтора метра начального участка подачи и обратки должны быть из медных или стальных труб.

Цены на полипропиленовые трубы разных производителей

полипропиленовые трубы

Как правильно выбрать диаметр

Для точного подбора диаметра требуется гидравлический расчет системы, однако в домах до 250 м² можно обойтись без него.

Диаметр напрямую зависит от суммарной мощности радиаторов, при этом следует понимать, что разные участки труб обслуживают часть системы, а не всю ее целиком, поэтому подача часто имеет меньший диаметр, чем трубы соединений и обратки.

Для точной балансировки необходимо все же использовать гидравлический расчет, с помощью которого подбирается и диаметр и длинна разных участков, а также радиаторные клапаны и циркуляционный насос.

В результате расчета получают данные:

  • расхода теплоносителя для всей системы, кг/с;
  • потери напора в системе;
  • потери напора от котла (насоса) до каждого радиатора.

Расход теплоносителя равен отношению теплопотерь здания к произведению теплоемкости воды и разности температур на подаче и обратке котла.

Скорость движения теплоносителя равна отношению расхода через участок трубы (кг/с) к произведению плотности воды и площади поперечного сечения трубы в квадратных метрах.

Потери напора равны произведению удельных потерь на трение в трубе и длины участка трубы. Информация по трению должна быть указана в справочной литературе производителя.

Также высчитываются потери сопротивления на фитингах, арматуре, оборудовании. Коэффициент указывается производителем каждого фитинга. Для расчета коэффициент перемножается с плотностью и скоростью в квадрате, деленной на два.

В итоге суммируются сопротивления всех участков и сравниваются с контрольным значением.

Если самостоятельный расчет вызывает сложности, обратитесь к специалистам.

Как правильно крепить трубопровод?

Хорошая разводка отопления или водопровода – это не только качество соединения, но и реализация знаний, как монтировать собранные полипропиленовые трубы.

Правильное крепление пластиковой разводки к стенам предотвратит её провисание и деформацию при нагреве горячей водой.

При ремонте иногда приходится с силой выдергивать трубу из клипс, поэтому дюбели должны прочно фиксировать этот небольшой элемент у стены

Для фиксации труб применяются: клипсы (одинарные, наборные, с зажимом) и хомуты (на шпильке, спаренные, пристенные).

На рынке постоянно появляются новые модели, поэтому выбор хомутов и клипс лучше производить непосредственно в магазине. Клипсы в основном обеспечивают свободное движение труб вдоль оси, а хомуты прочно фиксируют их в одном положении.

Особенно опасным последствием неправильного монтажа является пренебрежение термическим растяжением труб.

Длина простых ПП труб может изменяться при нагреве на 10-15мм/1м. При их жесткой фиксации происходит деформация в местах спаек, что может привести к разрыву соединения. Для снятия напряжения используются такие виды компенсаторов:

  • Z-образные;
  • П-образные;
  • Г-образные
  • кольцевые.

Правила работы с компенсатором:

Галерея изображений

Фото из

Г-образный угловой компенсатор

Z-образный трубный компенсатор

Кольцевой вид компенсатора для трубопровода

П-образный самодельный компенсатор

После пайки компенсаторов и крепления труб к хомутам и клипсам можно приступать к испытаниям собранной системы.

Разводка полипропиленовых труб

Полипропиленовые трубы используют для монтажа гребенки холодной или горячей воды, отопления. Выбор диаметра в каждом случае индивидуален — зависит от объема жидкости, которую необходимо прокачать в единицу времени, требуемой скорости ее движения (формула на фото).

Формула расчета диаметра полипропиленовых

Расчет диаметров труб для систем отопления — это отдельная тема (определять диаметр надо после каждого ответвления), для водопроводов все проще. В квартирах и домах для этих целей используют трубы диаметром от 16 мм до 30 мм, причем самые ходовые — 20 мм и 25 мм.

Считаем фитинги

После определения диаметра считается общая протяженность трубопровода, в зависимости от его строения докупаются фитинги. С длиной труб все относительно просто — измеряете протяженность, добавляете около 20% на погрешность и возможные браки в работе. Чтобы определить, какие фитинги нужны, требуется схема трубопровода. Нарисуйте ее, обозначив все отводы и приборы, к которым требуется подключаться.

Пример разводки полипропиленовых труб в ванной

Для подключения ко многим приборам требуется переход на металл. Есть и такие полипропиленовые фитинги. У них с одной стороны латунная резьба, с другой — обычный фитинг под пайку. Сразу надо смотреть диаметр патрубка подключаемого прибора и тип резьбы, которая должна быть на фитинге (внутренняя или наружная). Чтобы не ошибиться лучше все записывать на схеме — над тем отводом, где будет установлен данный фитинг.

Далее по схеме считается количество «Т» и «Г» образных соединений. Для них покупаются тройники и уголки. Бывают еще крестовины, но они применяются редко. Уголки, кстати, есть не только под 90°. Есть по 45°, 120°. Не забудьте про муфты — это фитинги для стыковки двух отрезков труб. Не забывайте, что полипропиленовые трубы совершенно не эластичны и не гнутся, потому каждый поворот делают при помощи фитингов.

Когда будете закупать материалы, договоритесь с продавцом о возможности замены или возврата части фитингов. Проблем обычно не возникает, так как даже профессионалы не всегда могут сразу точно определиться с требуемым ассортиментом. Кроме того, в процессе монтажа иногда приходится менять структуру трубопровода, а значит, меняется набор фитингов.

Компенсатор для горячего водопровода и отопления из полипропиленовых труб

Полипропилен имеет довольно значительный коэффициент температурного расширения. Если монтируется полипропиленовый горячий водопровод или система отопления, требуется сделать компенсатор, при помощи которого будет нивелироваться удлинение или укорочение трубопровода. Это может быть фабричная петля-компенсатор, или собранный по схеме компенсатор из финигов и кусков труб (на фото выше).

Способы укладки

Есть два способа монтажа полипропиленовых труб — открытый (по стене) и закрытый — в штробах в стене или в стяжке. По стене или в штробе трубы из полипропилена крепят на держатели-клипсы. Они есть одинарные — для укладки одной трубы, есть двойные — когда две ветки идут параллельно. Крепятся на расстоянии 50-70 см. Труба в клипсу просто вставляется и держится благодаря силе упругости.

Крепление полипропиленовых труб к стенам

При укладке в стяжку, если это теплый пол, трубы крепят к армирующей сетке, другого дополнительного крепления не требуется. Если замоноличиваться будет подводка к радиаторам, трубы можно не крепить. Они жесткие, свое положение даже при заполнении теплоносителем не меняют.

Вариант скрытой и наружной проводки в одном трубопроводе (за ванной проводку сделали открытой — меньше работы)

Нюансы пайки

Сам процесс сварки полипропиленовых труб, как вы видели, труда особого не оставляет, но вот тонкостей есть очень много. Например, непонятно, как при стыке труб подгонять участки так, чтобы трубы были ровно той длины, которая требуется.

Другой момент сварки полипропиленовых труб — пайка в труднодоступных местах. Не всегда есть возможность надеть на паяльник с двух сторон трубу и фитинг. Например, паяем в углу. Паяльник, приходится засовывать в угол, с одной стороны насадка упирается прямо в стену, фитинг на нее не натянешь. В этом случае ставят второй комплект насадок такого же диаметра и на нем греют фитинг.

Как паять полипропиленовые трубы в труднодоступном месте:

Как перейти с железной трубы на полипропилен:

Анатолий Рыцев / Мастер — строитель, автор сайта

Мастер — строитель. Занимается внутренними и фасадными отделочными работами всех видов: малярка, штукатурка, оклейка обоев, все виды плиточных работ, а также строительством загородных домов.

Источник

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Коммуникации
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
