Выбираем двухканальный коаксиальный дымоход для газового котла, советы по монтажу

Особенности конструкции, работы и установки напольных бездымоходных газовых котлов

Если нельзя установить классический вертикальный дымоход для отопления применяются бездымоходные газовые котлы. Для такого отопительного оборудования не оборудуют вентилируемое отдельное помещение для естественной тяги.

Несмотря на название «бездымоходные», дымоход в таких котлах есть. В его роли выступает компактная коаксиальная труба, обеспечивающая тягу и выведение дымовых масс из камеры сгорания.

Наружный вывод коаксиального дымоотвода

Конструкция и принцип работы бездымоходного котельного оборудования.

Бездымоходные, как и классические газовые котлы, работают в режиме отопления – одноконтурные, и еще как водонагреватели (ГВС) – двухконтурные.

Отличительная особенность конструкции – закрытая камера сгорания. Горелка, посредством которой газ нагревает воду в системе, расположена в герметичной камере. Таким образом угарный газ, сажа и дым от сгорания топлива не проникают в помещение, а эффективность работы котла повышается.

Насыщенный кислородом воздух для сгорания поступает в закрытую камеру по внешнему блоку дымохода. Нагретый горелочным элементом воздух обогревает медный контур, по которому протекает теплоноситель. Затем «отработанный» воздух вместе с продуктами сгорания топлива выходит по внутреннему блоку коаксиальной трубы.

Схема работы напольного коаксиального котла

Коаксиальный дымоотвод прост в исполнении. Это две соосные трубы разных диаметров, скрепленные между собой. Таким образом нагретые газовые отходы остужаются поступающим в камеру воздухом, делая котел пожаробезопасным и экологическим для жильцов дома. Остужая продукты горения, воздух в топочную камеру поступает уже нагретым, что экономит энергоресурс.

Газовые котлы большой мощности для предотвращения недостаточности тяги оборудуются дефлекторами, которые увеличивают поток воздуха в полтора раза. При вероятности задувания ветра на выход трубы устанавливается специальный блок ветрозащиты.

Особенности монтажа газовых котлов с коаксиальным дымоходом.

Напольные бездымоходные котлы для автономных систем отопления устанавливаются в малогабаритных строениях и в много квартирных домах или производственных помещениях.

Бездымоходные газовые котлы устанавливаются на специальную подставку. Если котел управляется электронной платой, то подключается к электричеству по правилам установки электро-газового оборудования специалистами.

Включаются в систему отопления и газовой магистрали так же, как и дымоходные газовые котлы. Отличие – монтаж коаксиального дымоотвода.

Схема установки горизонтального коаксиального дымохода

Требования монтажа коаксиальной трубы как дымоотвода:

1. Вывод дымохода на улицу проходит через стену горизонтально. Длина этого отрезка трубы составляет не более 1 метра.
2. Дымоотвод горизонтальный, но при невозможности горизонтального вывода применяется вертикальный дымоход. Длина вертикальной части такого дымохода около 3 метров.
3. Наружная часть трубы располагается не ниже, чем на 2 метра от земли.
4. Расстояние от трубы до оконных или дверных проемов составляет не менее полуметра.
5. Нельзя размещать выход трубы под окном.
6. Для предотвращения скопления конденсационной жидкости, ее устанавливают под углом 3-5 градусов.
7. Соблюдают диаметры трубок коаксиального дымохода и их соотношение для пожарной безопасности.
8. Просверленный в стене проем для трубы обкладывают утеплителем из невоспламеняющегося материала.

Соблюдение этих требований сделает работу котла безопасной и эффективной.

Бездымоходные котлы – их плюсы и минусы эксплуатации.

Преимущество напольных отопителей, оборудованных коаксиальной трубой, – установка в жилой комнате. Чтобы вписать котлы в интерьер, подбирается отделка стен и мест стыка дымоотвода со стеной.

Более подробно о коаксиальных дымоходах и использования их для газовых котлов можно узнать из видео, представленном ниже.

Коаксиальный котел в интерьере квартиры

Помимо этого, другие плюсы:

• простота и низкая стоимость монтажа;
• нет потребности установки приточно-вытяжной вентиляции;
• высокая мощность агрегатов такой конструкции, что отапливают большие площади;
• некоторые газовые модели оснащены конвекционными отверстиями, что дает возможность обогревать комнату без радиатора;
• долгий срок службы.

Недостатки коаксиальных котлов состоят в системе выведения дыма. Протяженность трубы для отвода дыма не больше, чем 5 метров. Во время морозов бездымоходные котлы работают на большой мощности, из-за чего в коаксиальной трубе образуется больше конденсата, который замерзает и блокирует подачу воздуха и выведение дыма. Задувание дымоотвода происходит, если он не оборудован ветрозащитой.

Основные виды дымоходов и правила их установки

На сегодняшний день известны различные виды дымоходов для газового котла, одним из которых является коаксиальный дымоход, выводимый на улицу через стену. С помощью него осуществляется забор воздуха извне, чтобы не произошло угасание в камере сгорания котла. Коаксиальный дымоход также удаляет отработанные газы из помещений на улицу.

Коаксиальный дымоход и правило его установки

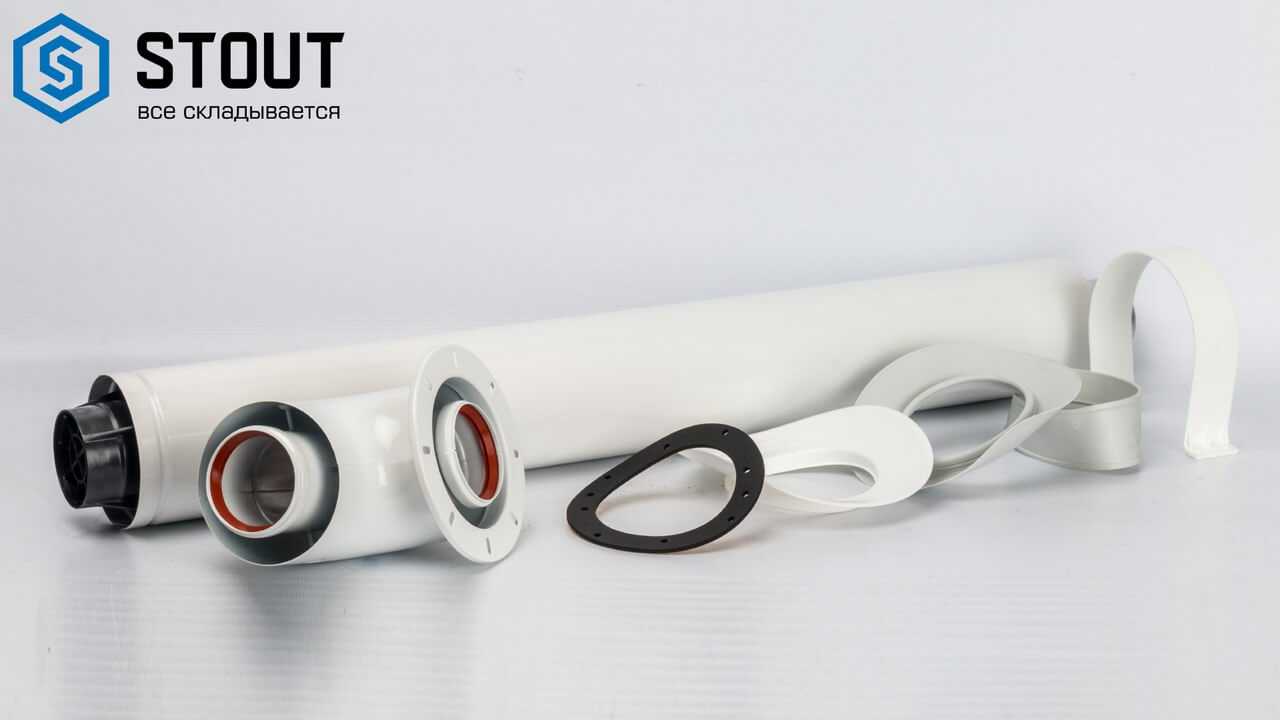

Коаксиальный дымоход

Установка коаксиального дымохода для газового котла требует наличия различных материалов и элементов:

• дымоотводящей трубы;
• фланца;
• адаптера, через который дымоход присоединяется к котлу;
• декоративных накладок на стену;
• колена дымохода и соединительного обжимного хомута.

Дымоход чаще всего устанавливают, учитывая кратчайшее расстояние от газового котла до ближней стены дома снаружи. Из зоны дымохода убирают все вещества и предметы, которые могут вызвать воспламенение или повреждаются от высокой температуры.

Разберемся, как правильно установить дымоход?

Прежде всего необходимо соблюсти технику безопасности и работу совершать в пределах средств индивидуальной защиты. Поэтому люди, работающие с дымоходами, должны иметь защитные перчатки из очень плотного материала или иметь синтетические насадки на ладони.

Установка котла для коаксиального дымохода

Соблюдая правила установки коаксиального дымохода для газового котла, следует вывести его в проеме в стены и накрыть козырьком, чтобы не проникала влага. Необходимо выбрать место прокола стены. Это будет участок, в котором осуществляется вывод трубы из помещений на улицу. Желательно, чтобы это место превышало уровень выхода дымохода на 1,5 метра.

В случае неверного расположения газового котла, при большом расстоянии от внешней стены этот вид дымохода может значительно удлиняться, но не больше трех метров. Для этого используют два соединительных колена. Участки, где происходит наращивание дымохода, протягивают обжимным хомутом.

Как установить коаксиальный дымоход в районах повышенной влажности?

Если коаксиальный дымоход для газового котла устанавливается в регионах с повышенными осадками, в этом случае располагают дымоход на некотором уровне от земли, чтобы не происходило забивание или засорение труб.

Надо учитывать небольшой уклон. Это необходимо для стекания конденсата самотеком для снижения риска в переувлажнении дымохода.

После произведенного монтажа дымохода стенные отверстия закрывают декоративными накладками, в соответствии с диаметром самой трубы. Чаще всего, во избежание образования щелей, отверстия, находящиеся вокруг дымохода, пропенивают. Правила установки дымохода для газового котла  соблюдаются в соответствии с техникой безопасности.

Наиболее распространенным и популярным дымоходом является дымоход из нержавеющей стали. К характерным чертам такого вида относят красивый эстетичный вид, который гармонично может вписаться в любой интерьер помещения.

Главной задачей такого дымохода является выведение отходов горения из различных помещений и обеспечение функционирования оборудования с отоплением.

Дымоход из нержавеющей стали, его состав, свойства и установка

Дымоходы из нержавеющей стали

Установка дымоходов из нержавеющей стали не требует усиленного фундамента, в отличие от кирпичных дымоходов.

Такие дымоходы проявляют устойчивость к коррозии и очень долговечны. Дымоходы из нержавеющей стали подходят практически ко всем топочным устройствам и требуют малой установочной площади.

Применяются не только при температуре 600 градусов, но и в отопительных системах вместе с конденсатными котлами. Производят такую продукцию, используя высококачественную нержавеющую сталь.

Коаксиальный дымоход ESR 100/75 для котлов

Дымоходы для газовых котлов

Установка дымохода для котла требует знание строительных норм и требований к вытяжным каналам.

Дымоход для котлов должен быть не только герметичным, но и проявлять стойкость к воздействию конденсата. В составе должен присутствовать канал: допустимое подключение двух приборов к одному каналу. Расстояние должно быть не меньше 750 мм.

Дымоход должен выходить в небо и не иметь накрытий и козырьков. Эти нормы необходимо соблюдать в этапах строительства или ремонта, так как недочеты в процессе эксплуатации сложно исправить.

Разновидности коаксиальных дымоходов

Когда специалисты подбирают коаксиальный дымооотводящий канал для конкретного газового агрегата, они учитывают, что для некоторых моделей подходят исключительно дымоходы, которые изготовлены тем же производителем, что и сам котел. Ведь у такой техники патрубки имеют нестандартные диаметры.

При выборе также учитывается материал, применяющийся при производстве труб двухканальной системы. При изготовлении конструкций производители чаще используют алюминиевые сплавы, пластмассу к и нержавейку. В основном первый и третий вариант встречается в частных домах.

Пластиковый и металлический канал для отвода дымаИсточник ventilyaziya.ru

Пластиковые дымоходы

Для изготовления таких каналов производители применяют специальную термоустойчивую пластмассу. Она способна выдерживать температуру максимум 205°С. Каналы из этого пластика предназначены для газовых котлов конденсационного типа. Эти дымоходы отличаются:

• доступной ценой;
• маленьким весом;
• легким монтажом.

Пластиковый коаксиальный дымоход для газового котла имеет минусы. Одним таким недостатком является непродолжительный срок эксплуатации. Эти трубы подключаются к агрегатам, работающим исключительно в низкотемпературном режиме дымоотведения.

Нержавеющие дымоходы

Дымоотводящие трубы коаксиального типа, произведенные из нержавейки, выдерживают температуру максимум 550°С. Они представляют собой изделия, которые устойчивы к кислотам. Производители их выпускают с утеплителем и без него.

Нержавеющие коаксиальные дымоходы без теплоизоляционного материала часто дополнительно утепляют, чтобы уменьшить объем конденсата. Достоинством таких дымоотводящих каналов является продолжительный срок службы.

Канал коаксиального типа из нержавеющей сталиИсточник aliimg.com

Из труб, утепленных в заводских условиях, создают вертикальный коаксиальный дымоход для газового котла. Из-за наличия в конструкции теплоизоляционного материала улучшается аэродинамика канала отвода дыма. Эту систему соединяют с котлами, из которых продукты горения удаляются принудительно или естественным образом.

Классификация коаксиальных систем дымоотведения

В зависимости от расположения коаксиальные системы делятся на 2 типа:

Внутренние дымоходы чаще всего прокладывают в специальных шахтах, отделенных от жилых помещений. Иногда в качестве шахт используют старые дымоотводные каналы, если их размеры и устройство отвечают требованиям противопожарной безопасности.

Наружные дымоходные каналы проще в монтаже и обслуживании. Их основным недостатком является ухудшение внешнего облика здания, поэтому системы данного типа стараются размещать со стороны внутреннего фасада.

Внутренний и наружный коаксиальный дымоход.

В зависимости от наличия утепления:

В холодное время года подающий воздух канал может частично промерзать, что затруднит поступление требуемого количества воздуха в камеру сгорания газового котла. Если в месте расположения здания преобладают низкие температуры на протяжении длительных периодов, используют утепленные дымоходы.

Утепленный участок представляет собой три соосно расположенных трубы. Полость между двумя наружными трубами заполняется утеплителем препятствующим обледенению воздушного канала.

По типу вывода:

1. с вертикальным выводом;
2. сгоризонтальным выводом.

Горизонтальный и вертикальный дымоходы.

Способ вывода коаксиальной трубы зависит от расположения отопительного котла внутри здания и трассы, по которой может быть проложен дымоход. В большинстве случаев дымоотводы имеют как вертикальные, так и горизонтальные участки. Строго вертикальный вывод дыма используется для котлов, не оснащенных вентилятором принудительной тяги.

По количеству обслуживаемого оборудования:

Индивидуальные дымоходы предназначены для обслуживания одного газового котла и не имеют разветвлений. Коллективные дымоотводы представляют собой шахтную систему, в которой отдельные ветви от каждого теплогенератора соединяются с общим каналом. Коллективные коаксиальные дымоходы могут быть исключительно вертикального типа. В настоящее время распространены наружные коллективные дымоотводы обслуживающие газовые котлы, установленные на одном «стояке» многоэтажных домов.

Коллективный коаксиальный дымоход.

Металлический, керамический или коаксиальный дымоход?

В частном доме трубы дымоходов для котлов, работающих на газу, могут быть металлическими, керамическими либо коаксиальными. Предпочтительный тип материала для дымоотводящей трубы, который подойдет для использования с конкретным котлом, обычно указывается производителем в технической документации.

Устройство дымохода

Наиболее распространенный вариант — металлический дымоход, который выдерживает рабочую температуру в 800 градусов. Обычно трубы таких дымоходных конструкций производятся из нержавейки, также в качестве материала изготовления может использоваться черный металл, покрытый цинком.

В целом стандартная конструкция состоит из нескольких составляющих: внутренний слой дымохода изготавливается из нержавеющей стали, поверх нее идет слой жаростойкой базальтовой ваты и тонкий железный кожух. В числе плюсов дымоходов из металла — высокая стойкость к механическим повреждениям, а также повышенная надежность, универсальный презентабельный внешний вид.

Керамическая труба для дымохода

Несколько меньшим спросом у потребителей пользуется керамика, которая способна выдерживать до 1200 градусов. Конструкция также состоит из трех слоев: керамической составляющей, слоя утеплителя и твердой оболочки из керамзитобетона. Отличается дымоходы из данного материала простотой и надежностью, легкостью монтажа, а также высокой пожаробезопасностью.

Коаксиальный дымоход ценится за внешний презентабельный вид и достаточно высокие рабочие характеристики

В целом конструкция данного типа обладает несколько специфической формой, за счет чего имеет важное преимущество — на внутренних его стенках не образуется конденсат. Данное свойство очень важно для газового оборудования, поэтому при выборе подходящего материала следует рассмотреть вариант покупки именно коаксиального дымохода

Схема: устройство коаксиального дымоходаВнимание! Кирпичные трубы подходят для твердотопливного, а не для газового оборудования. Поэтому для газовых котлов кирпичный старый дымоход в обязательном порядке должен быть переоборудован путем вставки вкладыша, изготовленного из металла, с последующим утеплением.

Достоинства двухканального дымоотвода

Основное преимущество использования дымохода коаксиального типа – снижение потребления котлом кислорода из помещения, так как воздух в топку поступает по наружному проходному каналу дымовой трубы. В результате по воздействию на атмосферу в помещении, газовый котельный агрегат с закрытой камерой сгорания схож с одноконфорочной газовой плитой. Это позволяет снизить требования к месту установки отопительного агрегата и обойтись без обязательного обустройства эффективной приточной вентиляции. Согласно нормативам, газовый котел, оснащенный закрытой камерой сгорания и коаксиальным дымоходом, допускается устанавливать в непроветриваемом помещении.

Котел с двухканальным дымоходом допускается устанавливать в невентилируемом помещении

В число достоинств этой системы дымоотведения также входит:

• быстрый и простой монтаж за счет использования готовых элементов, оснащенных уплотнителями и хомутами для фиксации;
• пониженная пожароопасность, поскольку внешняя поверхность коаксиальной трубы слабо нагревается (перегреву препятствует поток воздуха с улицы по внешнему кольцеобразному каналу);
• универсальность применения – коаксиальный дымоход можно устанавливать на котельные агрегаты различных типов;
• возможность установки в уже построенном доме с минимальными вмешательствами в планировку, в которой изначально не предусмотрен дымоход;
• пригодность к использованию в многоквартирных домах;
• высокие показатели тяги при условии, что монтаж выполнен по всем правилам.

Благодаря списку достоинств эта система дымоотведения завоевала широкую популярность во всем мире.

2 Какие этапы должны присутствовать при монтаже коаксиального дымохода и что важно не забыть?

Чтобы установка коаксиального дымохода своими руками была правильной, важно не забыть ничего и точно следовать всем необходимым этапам, о которых вы сможете узнать из нашей статьи

Схема соединения коаксиального дымохода

Для начала определите, горизонтально или вертикально вы будете устанавливать дымоход. Вертикальная установка коаксиального дымохода делается редко, так как такое устройство более габаритно.

К тому же, для установки такого типа дымохода необходимо пробивать отверстие в крыше, что не всегда легко сделать. Но все же иногда установка коаксиального дымохода baxi такого типа необходима.

Это бывает в тех случаях, когда из-за планировки помещения горизонтальная установка просто невозможна. Этому могут мешать выступы стены, батареи, двери либо окна.

Виды соединений коаксиального дымохода

Но если всех этих преград нет, то смело устанавливайте коаксиальный дымоход горизонтально, так как такое расположение в сочетании с вентилятором наиболее оптимальное.

Горизонтальную установку, в основном, предполагают и правила установки коаксиального дымохода в многоквартирном доме. Это обусловлено и тем, что в если квартира находится не на самом верхнем этаже, то вертикальная установка невозможна.

Правила монтажа коаксиального дымохода для газового котла предусматривают то, что все переходники, тройники и хомуты, колена должны быть подобраны в соответствии с диаметром коаксиальной трубы.

Схема прохода коаксиального дымохода через стену

Важно следить за тем, чтобы расстояние между двумя трубами такого дымохода всегда сохранялось на одинаковом уровне, в том числе и в местах использования переходников и других вспомогательных элементов монтажа. Все вспомогательные элементы, которые предполагает монтаж коаксиального дымохода своими руками, должны плотно прилегать друг другу, обеспечивая герметизацию системы. Это важно для обеспечения хорошей тяги, что усиливает нагревательный эффект котла

Это важно для обеспечения хорошей тяги, что усиливает нагревательный эффект котла

Все вспомогательные элементы, которые предполагает монтаж коаксиального дымохода своими руками, должны плотно прилегать друг другу, обеспечивая герметизацию системы

Это важно для обеспечения хорошей тяги, что усиливает нагревательный эффект котла

Также герметичность системы сможет дать гарантию того, что воздух с примесями продуктов горения не будет смешан со свежим, что не есть желательным явлением, так как может спровоцировать задымление комнаты.

Правила монтажа коаксиальных дымоходов предписывают размещать конструкцию в отдалении от газопроводов. Также установка коаксиального дымохода в многоквартирном доме совершается так, чтобы выход располагался не близко к окну, и не очень низко над котлом – это требования безопасности.

Потоки воздуха через коаксиальный дымоход

До окна должно быть не менее 600 мм, а от верхнего края котла – не менее, чем 1, 5 метра.

Установка коаксиального дымохода в деревянном доме имеет свои правила. Дерево чувствительно к влаге, поэтому стены такого дома надо уберечь от конденсата, который может возникнуть при охлаждении горячего выходящего воздуха.

Для этого монтаж коаксиального дымохода в деревянном доме производится с применением теплоизоляционных материалов, чтобы на поверхности трубы температура была ровная.

Там, где труба выходит на деревянные покрытия, можно использовать стальные листы для обивки, чтобы снизить вероятность самовозгорания.

Еще один из видов коаксиального дымохода

Правила установки коаксиального дымохода для газового котла хорошо знает специалист, который все сделает быстрее и качественнее, чем вы, если у вас , конечно, нет солидного опыта в данной сфере.

В некоторых новостройках при прокладке коммуникаций уже предусмотрено индивидуальное отопление.

Поэтому там проложена единая система коаксиальных дымоходов, что избавит вас от лишних хлопот и даст уверенность в том, что все требования к монтажу коаксиального дымохода газового котла соблюдены.

2.1 Правила прокладки коаксиального дымохода к котлу — видео

style=»display:block; text-align:center;» data-ad-layout=»in-article» data-ad-format=»fluid» data-ad-client=»ca-pub-9337857885889635″ data-ad-slot=»9725334793″>

Особенности монтажа

Горизонтальный тип дымохода достаточно прост в установке, к тому же он занимает намного меньше места. Для получения максимально качественной работы необходимо следовать ряду требований:

1. Наружная труба должна находиться в 2 метрах от земли.
2. Расстояние от трубы до дверей, окон, вентиляционных каналов и т.д. по вертикали и горизонтали должно быть как минимум 0,5 метра.
3. Если над отверстием вентиляции присутствует окно, расстояние до его нижней области должно быть не меньше метра.
4. Под коаксиальной трубой обязательно должно быть свободное пространство не менее 1,5 метров. На этом расстоянии не должно находиться никаких препятствий, столбов, стен и заборов.
5. Если приемник для сбора конденсата отсутствует, то трубу нужно поместить с уклоном к земле. Его угол должен составлять от 3° до 12°.
6. Запрещается выводить канал в любое другое пространство, кроме улицы.
7. Если газовые трубы и детали дымохода проходят рядом, следует выдержать между ними расстояние в 20 см.

Труба дымохода может быть размещена под навесом или балконом. Чем ближе к балкону располагается отверстие дымохода, тем больше должна быть длина наружной части трубы. Существует мнение, что при горизонтальной схеме установки длина дымохода не должна быть более 3 метров. Это не всегда верно. Некоторые разновидности оборудования имеют длину 4−5 метров.

Чтобы произвести установку коаксиального дымохода своими руками, нужно запастись необходимыми материалами. Список инструментов может отличаться в зависимости от ситуации, но чаще всего требуются такие приспособления:

• сами трубы;
• переходник, соединяющий дымоход и котел;
• тройник, колено;
• обжимные хомуты для эффективной фиксации деталей.

Установка и эксплуатация

Монтаж и правильное подключение системы к котлу — несложный процесс. Чтобы установить горизонтальный дымоход, нужно следовать поэтапной инструкции:

1. Для начала необходимо поместить газовый котел на свое место, а на стене здания снаружи наметить центр предполагаемого выхода трубы.
2. Теперь котел следует временно убрать и с помощью перфоратора и режущей коронки пробурить отверстие в несущей стене. Ее диаметр должен быть больше размера наружной трубы на 20 мм.
3. К отверстию котла на выходе нужно подключить переходник. При подсоединении следует воспользоваться герметизирующей прокладкой. После чего с помощью саморезов или винтов следует прикрепить фланец адаптера к поверхности котла.
4. Трубу нужно подсоединить к наружному патрубку адаптера. Для создания надежной фиксации нельзя пользоваться никакими герметиками.
5. Обязательно нужно проверить герметичность соединений и фиксацию креплений. Если все сделано правильно, трубу заводят в отверстие в стене.
6. Теперь котел можно вернуть на свое прежнее место и закрепить на стене. Дымовую трубу нужно установить с уклоном 3−5 градусов в сторону улицы. Следует зафиксировать ее в стене с помощью маленьких камешков.
7. Пробоины между наружным кожухом и стеной нужно заделать полиуретановым герметиком.

Качественная вентиляция

Хотя отработанные вещества выходят по герметичному каналу, а поступление воздуха происходит снаружи, нужно позаботиться о хорошей вентиляции комнаты, в которой помещен котел. Это позволит поддерживать идеальные показатели влажности в помещении, что положительно скажется на работе оборудования и продлит его срок службы.

Какой бы качественной ни была система, она может выйти из строя через какое-то время. Если в котельной произойдет небольшая поломка, при качественной вентиляции угарный газ будет выходить естественным образом. В таком случае риск отравления газом значительно снижается.

Коаксиальный дымоход — надежное, эффективное и простое в установке оборудование. Чтобы система работала качественно, необходимо соблюдать требования при монтаже и следовать инструкции по эксплуатации.

Установку дымохода можно рассмотреть на примере двухконтурной конструкции

Проводится установка дымоходов для газового котла по направлению конструкции снизу вверх, то есть от отопительных объектов помещения в сторону дымохода. При такой установке внутренняя труба надевается на предшествующую, а наружная труба вставляется на предыдущую.

Все трубы скрепляются друг с другом хомутами, а по всей линии прокладки, через каждые 1,5–2 метра, устанавливают кронштейны для закрепления трубы на стену или другой элемент строения. Хомут — это особый элемент крепления, с помощью которого не только соединяются детали между собой, но и происходит обеспечение герметичности стыков.

Проложенные участки конструкции в горизонтальном направлении до 1 метра не должны соприкасаться с элементами, которые проходят недалеко от коммуникаций. Рабочие каналы дымохода размещаются вдоль стен зданий.

Обязательно через каждые 2 метра дымохода устанавливают кронштейн на стену, а тройник прикрепляется с помощью опорного кронштейна. Если необходимо крепить канал на деревянную стену, то трубу обкладывают негорючим материалом, к примеру, асбестом.

При креплении на бетонную или кирпичную стену, применяют специальные фартуки. Затем через стену выводим конец горизонтальной трубы и там монтируем тройник, необходимый для вертикальной трубы. Устанавливать кронштейны на стену необходимо через 2,5 м.

Следующим шагом является крепление, подъем вертикальной трубы и ее вывод через крышу. Трубу обычно собирают на земле и подготавливают крепление для кронштейнов. Полностью собранная объемная труба тяжело устанавливается на колено.

Для упрощения используют шарнир, который изготавливается при сварке кусков листового железа или обрезки штыря. Обычно вертикальная труба всовывается в трубу тройника и скрепляется трубным хомутом. Крепление шарнира к колену происходит аналогично.

После поднятия трубы в вертикальном положении места соединения труб необходимо скрепить болтами, где это возможно. Затем следует открутить гайки болтов, на которые был скреплен шарнир. Затем срезаем либо выбиваем сами болты.

Выбрав шарнир, прикрепляем оставшиеся болты в соединении. После этого натягиваем оставшиеся кронштейны. Регулировку натяжения производим вначале вручную, затем закрепляем трос и регулируем винтами.

Необходимые расстояния, которые следует соблюдать при расположении дымохода снаружи

Завершается установка проверкой дымоходной тяги. Для этого подносят к камину или печи горящий листок бумаги. Тяга присутствует в случае отклонения пламени в сторону дымохода.

В приведенном рисунке отмечены расстояния, которые необходимо соблюдать в различных вариантах расположения дымохода снаружи:

• при установке на плоской крыше расстояние не должно быть меньше 500 мм;
• в случае удаления трубы от конька кровли на расстояние, которое меньше 1.5 метра, высота трубы должна составлять не меньше 500 мм по отношению к коньку;
• если установка выхода дымохода расположена на расстоянии более 3 метров от кровельного конька, то высота не должна быть больше предполагаемой прямой.

Установка зависит от типа направлений канала, необходимого для сгорания топлива. Во внутренней части помещения различают несколько типов направлений дымоходного канала:

Опорный кронштейн для дымохода

• направление с поворотом в 90 или 45 градусов;
• вертикальное направление;
• горизонтальное направление;
• направление с уклоном (под углом).

Устанавливать опорные кронштейны для закрепления тройников необходимо через каждые 2 метра дымового канала, необходимо предусмотреть дополнительное крепление на стену. Ни в коем случае при установке дымохода не следует создавать горизонтальные участки выше 1 метра.

При установке дымоходов учитывайте:

• расстояние от металлических и железобетонных балок до внутренней поверхности стенок дымохода, которое не должно превышать 130 мм;
• расстояние до многих легко воспламеняющихся конструкций — не меньше 380 мм;
• разделки для негорючих металлов делаются для прохождения дымовых каналов через перекрытия на крышу или через стену;
• расстояние от сгораемых конструкций до неизолированного металлического дымохода должно быть не меньше 1 метра.

Подключение дымохода газового котла выполняется на основе строительных норм и инструкции производителя. Дымоход требует очистки до четырех раз за год (см. Как прочистить дымоход).

Чтобы оптимально рассчитать высоту дымохода, необходимо учесть тип крыши и высоту здания:

• возвышение дымоходной трубы должно составлять не менее 1 метра при установке на плоской крыше и не меньше 0,5 метра над неплоской;
• расположение дымохода на крыше необходимо производить на расстоянии 1,5 метра от конька;
• высота идеального дымохода имеет высоту не меньше 5 метров.

Принцип действия коаксиального дымохода

Каждый отопительный прибор требует обязательного отвода продуктов сгорания. Особенно актуальной задачей вывода дыма, копоти и сажи становится для владельцев загородных домов, где отсутствует централизованное отопление.

В последнее время большое распространение получил коаксиальный дымоход, поскольку он является наиболее эффективным и практичным устройством для целого ряда отопительного оборудования.

Коаксиальный дымоход в разборе

Одним из наиболее доступных и надежных на данный момент коаксиальных дымоходов является система от STOUT. Оборудование предназначено для работы с большинством современных газовых котлов европейских производителей. Элементы идеально подходят друг к другу, не требуют сложного монтажа и протестированы для условий эксплуатации в нашей стране.

Коаксиальный дымоход в разборе

Гарантия на всю продукцию – 2 года. Количество элементов позволит собрать любую систему дымоудаления, которая будет идеально работать именно в вашем доме. Оборудование STOUT производится на тех же заводах, где заказывают товар бренды класса «премиум», но стоит существенно дешевле – нет необходимости переплачивать за громкое раскрученное имя.

Коаксиальный дымоход в разборе
