Утепление внешнего дымохода из сэндвич-трубы в коробе из металлопрофиля

Что советуют профессионалы?

Как видите, сделать самостоятельно приставной дымоход не так уж и сложно. Главное правильно подобрать все материалы и учесть нормы пожарной безопасности, которые позволят Вам избежать многих неприятных ситуаций. А выводить дымоход через крышу или делать наружный – решать только Вам. Ведь, что лучше или хуже, всегда проще определить в каждой конкретной ситуации.

Ну и напоследок хотелось бы поделиться некоторыми советами, которые дают печники-профессионалы:

• Прежде чем приступать к закупке элементов дымоотвода и его монтажу, обязательно определите мощность своей топки. Чем она мощнее, тем больший диаметр труб Вам будет нужен.
• Тщательно подходите к выбору высоты конструкции, которая имеет значительное влияние на получение хорошей тяги. Слишком короткий дымоотвод будет плохо отводить продукты горения, а слишком длинный будет приводить к излишней потере тепла. Практика показывает: оптимальная высота трубы — 5 метров. Но и здесь всё индивидуально.
• Если Ваш котёл оборудован принудительной тягой, то вывод внешнего дымоотвода можно завершить на стадии обустройства только горизонтального участка (без дальнейшего наращивания вертикальной трубы).
• Выводить дымоотвод лучше со стороны фронтонов (если есть такая возможность). Это значительно облегчает задачу, так как его обустройству не будут препятствовать навесы и карнизы кровли.
• Максимальная длина горизонтального участка не должна превышать 1,5 метра. Именно здесь происходит затормаживание дымового потока, что значительно уменьшает тягу.
• Здесь же предусмотрите специальное отверстие для технических нужд: ревизия и очистка дымохода. Ведь горизонтальный участок — самый проблематичный в этом плане. Продавцы консультанты помогут выбрать нужный элемент.
• При наличии деревянной стены со стороны котла, камина, печи — обязательно установите защитный экран. Это могут быть листы минерита, асбеста, оцинковки, огнестойкого гипсокартона, стекломагния или другого огнеупорного материала.

Так делать не надо

Для чего нужно утеплять дымоход

В процессе эксплуатации по дымовому каналу транспортируется большое количество продуктов сгорания и горячего воздуха. Всё это снижает срок службы дымохода за счёт ускорения процессов коррозии и окисления внутренних стенок отводящего канала.

Среди наиболее распространённых проблем, которые приводят к повреждению дымовой трубы, можно выделить:

• наличие влаги — в трубе дымового канала наблюдается повышенное давление и постоянная влажность. Из-за разности температур внутри и снаружи дымохода на стенках канала частично конденсируется влага, что в итоге пагубно влияет на эксплуатационное состояние металла;

• химическая среда — при сгорании твёрдого или жидкого топлива образуется большое количество агрессивных веществ, опасных для здоровья человека. При правильной работе дымохода все образовавшиеся вещества выводятся наружу под действием естественной тяги. При снижении уровня тяги или в момент, когда дымоход не функционирует, вещества скапливаются на стенках дымового канала, что приводит к медленному, но поступательному разрушению трубы дымохода.

Утепление дымохода при помощи современных теплоизоляционных материалов позволяет снизить риск образования повреждений и уменьшает скорость протекания процессов коррозии. Например, утепление стальных дымоходов продлевает срок службы изделия в 2 и более раза.

Преимущества утеплённого дымохода

Своевременная теплоизоляция дымовой трубы снижает риск воздействия факторов, приводящих к образованию повреждений в металле, кирпиче или керамике. При правильно выбранной толщине утеплителя проблема с конденсатом решается практически полностью — точка росы сдвигается до участка трубы, расположенного выше уровня кровли. Это значительно увеличивает ресурс дымового канала и срок эксплуатации дымооводящей системы в целом.

Утепление дымохода увеличивает срок его службы в несколько раз

К другим преимуществам утеплённого дымохода можно отнести:

1. Снижение уровня отложений — теплоизоляционные материалы способствуют уменьшению разности температур между продуктами горения и поверхностью дымовой трубы. Это снижает количество веществ, осевших на внутренней поверхности дымохода.
2. Энергосбережение — в процесс работы утеплённый дымоход забирает меньше энергии, полученной от сжигания топлива. Это позволяет снизить расход топлива и энергии, затрачиваемой на поддержание постоянной температуры в топочной камере.
3. Прочность и устойчивость — теплоизоляция, монтируемая вокруг дымовой трубы, играет роль каркаса и повышает прочность и устойчивость конструкции. Особенно это заметно при монтаже тонкостенных металлических дымоходов.

Современные утеплители повышают морозостойкость дымоотводящей системы. При соблюдении технологии утепления удаётся снизить или полностью устранить воздействие высокой температуры на участке вывода трубы через кровлю.

Выбор способа теплоизоляции в зависимости от материала дымохода

Ушли в прошлое времена, когда дымоходы выполнялись преимущественно из кирпича. С появлением газовых и твердотопливных котлов их стали изготавливать из металла, да и асбестовые трубы тоже не редкость. Утепление разных труб требует индивидуального подхода.

Утепление металлических труб

Для теплоизоляции труб каминов и печей, не являющихся основным источником обогрева, а используемых периодически, трубу достаточно оштукатурить. Чаще этот способ используется для кирпичных труб, но применим и для металлических.

Для дымоотводов печей и котлов отопления используется другой метод. Это так называемые сэндвич-дымоходы. Такие конструкции есть в продаже, но стоят они недёшево. При ограниченном бюджете их можно изготовить самостоятельно.

Сэндвич-дымоход можно купить на строительном рынке или изготовить своими руками

По такому же принципу утепляется и асбестовая труба. Кроме минеральной ваты можно использовать сыпучий утеплитель.

Теплоизоляция асбестовых труб

Лучшим утеплителем для асбестовой трубы считается минеральная вата

Этот материал чаще всего покрывается влагонепроницаемой защитной плёнкой, что для асбеста очень важно из-за его способности впитывать влагу. Для теплоизоляции сыпучим материалом вокруг трубы нужно смонтировать защитный кожух, в который и засыпать утеплитель

Для предотвращения попадания внутрь влаги сверху зазор между трубой и кожухом заливается раствором цемента.

Утепление кирпичных дымоходов

Кирпич, как и асбест, способен пропитываться влагой, поэтому важно подумать не только об утеплении, но и гидроизоляции. Простейший способ — оштукатуривание, но гораздо надёжнее сделать это минеральной и базальтовой ватой

Кирпичный дымоход можно защитить и утеплить оштукатуриванием

Подходит также утепление шлакобетонными плитами и раствором или щитовыми материалами.

Способ утепления нужно продумать ещё на стадии сооружения дымохода, в некоторых случаях понадобится заранее заложить в кладку проволоку для крепежа, чтобы не портить кирпич.

Предварительные расчеты

Помимо сечения, вам следует также определить длину дымохода и правильное его расположение.

Расчет длины

Здесь существуют некоторые требования, ознакомимся с ними.

1. Согласно тому же СНиПу, минимальная высота дымохода должна составлять 5 метров.
2. Если кровельным покрытием в вашем случае является горючий материал, то дымоход должен возвышаться над коньком еще на 1-1,5 метра.
3. Если же покрытие негорючее, то данная высота будет составлять минимум 0,5 метра.

Обратите внимание! Если имеют место пристройки к дому, высота которых превышает его высоту, то дымоход в обязательном порядке следует вывести выше именно этой пристройки

Месторасположение

1. Если крыша плоская, то труба должна возвышаться над ней как минимум на 0,5 метра.
2. Если дымоход находится менее чем в 1,5 метра от конька, то он должен возвышаться хотя бы на 0,5 метра над коньком.
3. Если это расстояние колеблется в пределах 1,5-3 метра, то высота трубы должна равняться высоте конька.
4. Наконец, если дымоотвод расположен дальше чем в 3-х метрах, то эта высота должна равняться с линией, проведенной в воображении от конька под углом в 10 градусов относительно горизонта.

Если все эти требования будут учтены, то монтаж дымоходной трубы будет выполнен правильно.

Требования к дымоходу для газового котла

Как произвести монтаж дымохода для газового котла, их конструктивные особенности и как произвести выбор правильного месторасположения. Узнать ответы на эти вопросы вы можете тут

О чем еще следует знать?

Монтаж конструкции должен начинаться от отопительного прибора и поэтапно подниматься вверх.
Различные инженерные коммуникации (такие, как электрическая проводка, газовый трубопровод и проч.) не должны касаться дымоотвода.
Нельзя, чтобы в конструкции были уступы.
Конструкцию следует защитить от воздействия атмосферных осадков. Для этого потребуется дефлектор либо же любое другое приспособление

При этом важно, чтобы такая защита не препятствовала свободному выпуску дымных газов.
Температура дымных газов, движущихся по каналу, не должна превышать 50 градусов.
При монтаже должны быть учтены все нюансы, касающиеся монтажа сэндвич-дымохода. Так, если крыша сделана из воспламеняющегося материала, а в качестве топлива применяется торф или древесина, то обязательно следует поставить улавливатели искр, которые обычно производят из металлической сетки с размерами ячеек в 0,5х0,5 сантиметра.
Отрезки трубы, которые под уклоном, не должны быть шероховатыми

Кроме того, площадь их поперечного сечения обязана как минимум соответствовать вертикальному.

Варианты соединения

Существует несколько способов соединения таких дымоходов:

1. фланцевое;
2. по конденсату;
3. байонетное;
4. по дыму;
5. и, наконец, по холоду.

Обратите внимание! Конструкция собирается по дыму, чтобы полностью исключить проникновение угарного газа в помещение. А вот по конденсату, дабы конденсированная влага свободно текла по стенкам вследствие температурной разницы

Ежели установка дымохода сэндвич своими руками была произведена первым способом, то дымные газы не будут встречать никаких препятствий и благодаря тяге будут быстро выведены на улицу. Но если стыки при этом заделаны некачественно, то конденсат может проникнуть внутрь конструкции, что очень плохо скажется на базальтовом утеплителе. Во втором же случае внутренняя трубка устанавливается в раструб, поэтому влага никоим образом не сможет проникнуть внутрь. Но если будет хотя бы маленькая щель, то дым сможет попасть в помещение. Так какой из вариантов выбрать? Конденсированная влага вредит утеплителю, а дымные газы – человеческому здоровью. Выход очевиден: вне зависимости от выбранного способа все стыки и щели следует тщательным образом заделывать.

Обратите внимание! Внутренние трубы конструкции желательно ставить по конденсату, дабы он не попадал на стыки и не затекал. Также отметим, что даже с двумя слоями такие дымоходы требуют хорошей изоляции тех отрезков, которые являются наиболее пожаронебезопасными – речь идет о крыше, балках и перекрытии

Более того, сэндвич не должен быть использован для подключения непосредственно к отопительному прибору

Также отметим, что даже с двумя слоями такие дымоходы требуют хорошей изоляции тех отрезков, которые являются наиболее пожаронебезопасными – речь идет о крыше, балках и перекрытии. Более того, сэндвич не должен быть использован для подключения непосредственно к отопительному прибору.

Так, с технологией вы уже ознакомились. Теперь остается лишь приобрести все необходимые материалы (обязательно качественные, сертифицированные) и приступить к работе!

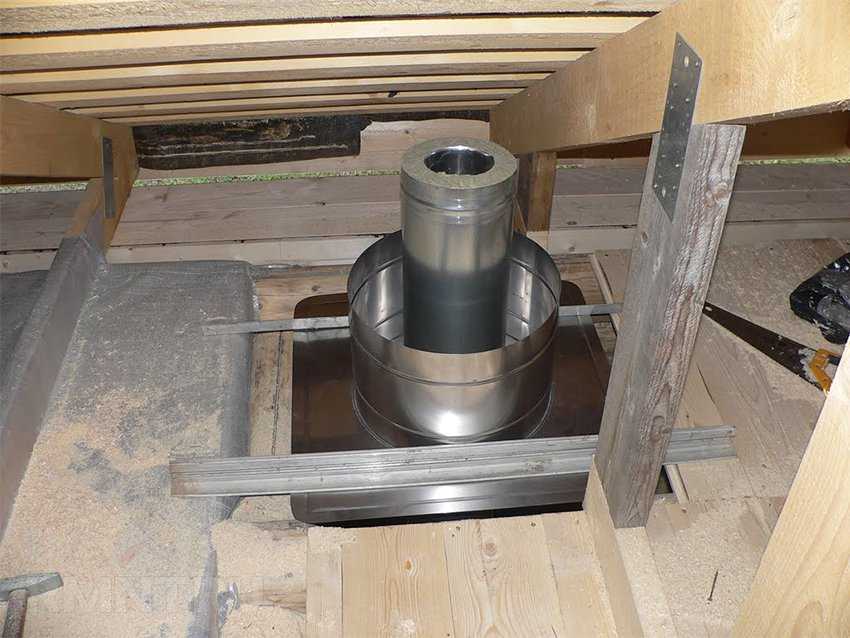

Этапы монтажа готового проходного узла

На сегодняшний день в продаже существуют проходные узлы с круглой или прямоугольной формой сечения. Монтаж такого узла производится поэтапно. Рассмотрим основные этапы обустройства потолочной разделки:

1. В первую очередь торцы, выполненного в потолочном перекрытии отверстия, покрывают слоем теплоизоляционного материала.
2. Далее необходимо покрыть изоляцией нижний лист проходного короба, а также все места, которые соприкасаются с потолочным перекрытием. Изолятором может служить фольгированный базальтовый картон или минерит.
3. Затем в узел прохода проводится труба, и конструкция доводится до выполненного в пироге потолка отверстия. Сооружение фиксируется специальными саморезами в нужных местах. Как правило, узлы продаются с уже готовыми отверстиями под саморезы, что упрощает монтаж.
4. Показатель сечения отверстия проходного узла должны быть больше, чем аналогичный показатель сэндвич дымохода. Плотное прилегание трубы к проходному узлу не рекомендуется. Желательно, чтобы от стенки трубы узла до стенки сэндвич дымохода оставался зазор не менее 5 мм. В случае необходимости можно выполнить изоляцию зазора с помощью специального асбестового шнура.
5. Затем изоляция проводится со стороны чердака. После этого короб заполняется керамзитом или любым другим теплоизоляционным материалом.
6. После того, как труба проведена, на чердаке (в случае необходимости) можно выполнить декорирование узла разделки.

Узел разделки на чердаке обустраивается таким же образом, как и на потолке

Классификация дымоходных конструкций

Перед тем как установить трубу дымохода через стену следует рассмотреть разновидности сооружения. По конструкции оно бывает одностенным и двустенным. Первый вариант изготавливается из листовой стали. Он стоит недорого и подходит для установки в загородных домах, дачах. Недостатком изделия является небольшой срок службы. Для эффективной работы конструкцию придётся утеплять.

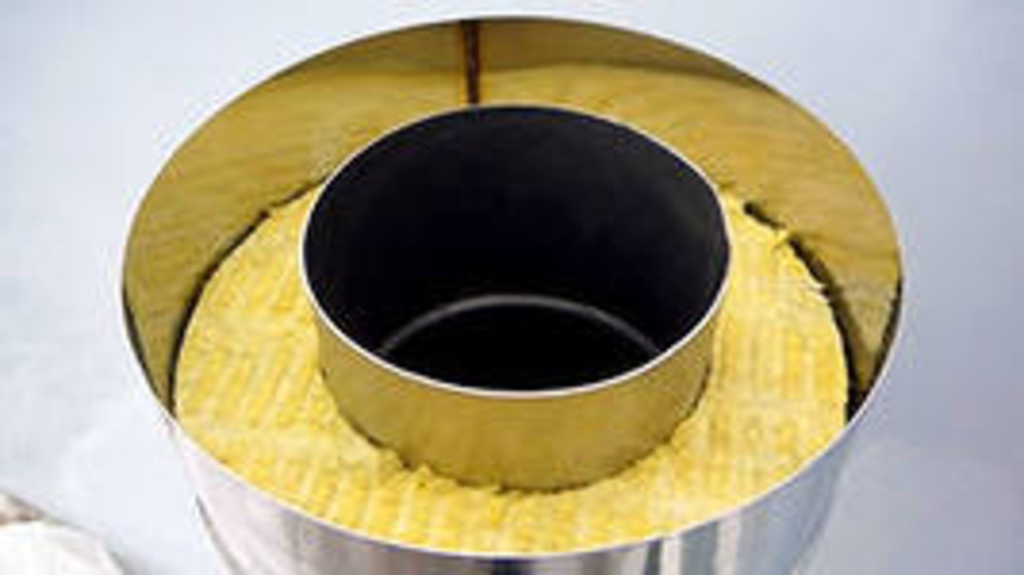

Двустенные дымоходы представляют собой сэндвич-системы, которые рекомендуется устанавливать в домах из дерева

Дымоход многослойный и обладает низкой теплопроводностью, что крайне важно для легко воспламеняемых материалов

По материалу изготовления конструкции бывают:

• Кирпичные. Нередко для их сооружения требуется фундамент, а для правильной кладки – определённые строительные навыки. Такой вариант приемлем при сооружении камина в доме.
• Стальные. Нержавеющий материал стоит дёшево, но требуют внешней теплоизоляции. Если этого не сделать, то внутри труб будет накапливаться конденсат, который повлияет на качество тяги. Ещё влага может попасть в топку и потушит пламя. Разжечь котёл снова будет трудно.

Стальной дымоходИсточник krovlyamoya.ru

• Асбестоцементные. Такие изделия являются тяжёлыми и хрупкими. Для их установки требуется фундамент. Под воздействием горячих газов и влаги такие изделия разрушаются быстрее.
• Керамические. Такой дымоход способен выдерживать температуру более 100 градусов, но нуждается в теплоизоляции и бережной эксплуатации. Установка таких труб сложная, а стоят они дорого.
• Из сэнвич-труб. Предпочтительный вариант для строительства дымохода на улице. Для производства изделия берётся две трубы, помещённые друг в друга. Между ними присутствует теплоизоляционный слой. Система монтируется просто и быстро.

При выборе материала учитываются не только его технические характеристики, но и декоративность.

Поэтапная технология утепления

В связи с тем, что дымоходы бывают разных типов и конструкций, опишем, как правильно утеплить дымоходную трубу, изготовленную из кирпича, асбестоцемента и стали.

Дымоходы из асбестоцемента

Асбестоцементная труба

Чтобы понять, как утеплить дымоход из асбестовой трубы, разберем весь порядок работ поэтапно, следуя рекомендациям профессиональных строителей:

Для начала необходимо тщательно почистить место работы от пыли грязи;
Следующий шаг – изготовить специальный складной кожух для утеплителя (делается из оцинкованного железа)

При определении его параметров следует учесть, что между трубой и железом должно остаться не менее 6 см для утеплителя;
Обратите внимание на тот факт, что на асбестовую трубу надевается кожух собранный из нескольких частей, причем каждая из них не должна превышать 1,5 м;
В первую очередь следует закрепить нижнюю часть кожуха и тщательно набить его уплотнителем. Затем, надевается вторая часть и процедура повторяется. Данная конструкция должна проходить по всей длине асбестовой трубы.

Данная конструкция должна проходить по всей длине асбестовой трубы.

Схема теплоизоляции от домашнего мастера

Вот так выглядит асбестовый дымоотвод с кожухом

Нередко, многие из владельцев коттеджей обходятся без кожуха. Труба попросту обматывается рулоном минеральной ваты и стягивается скобами. Для того чтобы такой способ утепления стал действительно надежным, следует наматывать несколько слоев.

Стальные дымоходы

Итак, с асбестовыми трубами вроде разобрались, теперь посмотрим чем утеплить металлическую трубу дымохода. Вообще, многие производители строительных материалов выпускают уже готовые дымоходы, выполненные из нержавеющей стали. Конструкция достаточно проста и состоит всего и двух труб различных диаметров.

Как утеплить металлический дымоход? Для этого берем трубу меньшего диаметра и вставляем в трубу большего диаметра. Затем, оставшееся пространство между трубами засыпается любым из вышеперечисленных видов утеплителя. Если вас интересуют современные материалы, то можно вам посоветовать базальтовый утеплитель для дымохода, который по своей структуре напоминает минвату, но гораздо более практичный и долговечный.

Теплоизоляция стального дымохода

В принципе, утеплить железную трубу гораздо проще, чем ту же асбестовую, поэтому проблем здесь возникнуть не должно.

Кирпичный дымоход

Дымоотвод из кирпича

Утепление кирпичного дымохода – пожалуй, самый сложный вид из всех представленных в данной статье. Сейчас мы приведем несколько вариантов, из которых каждый сам выберет для себя, чем утеплить кирпичный дымоход:

Метод оштукатуривания. Для этого вам потребуется на дымоход закрепить армированную сетку. Затем приготовить раствор из извести, шлака и небольшой порции цемента. Полученный раствор накидать на всю поверхность дымохода и разровнять (вся работа производится в один слой, который должен быть не меньше 3 см).

Когда раствор подсохнет, можно будет накидать еще несколько слоев, а образовавшиеся трещины тут же замазать. Для придания привлекательного внешнего вида, в дальнейшем трубу можно побелить или же покрасить.

Схема теплоизоляции кирпичного дымоотвода

Утепление минватой. Для этого вам потребуется взять рулон базальтовой ваты и разрезать на куски, которые соответствуют размерам площади дымохода. Затем, утеплитель клеится к трубе при помощи скотча. Последний шаг работы – закладываем утеплитель (например, Роклайт) вторым слоем кирпичей или асбестоцементными плитами.

Процесс теплоизоляции дымохода минватой

Успехов!

Причины порчи дымохода

Некачественная изоляция или полное её отсутствие приводит к преждевременному разрушению дымохода. Существует несколько причин, особенно сильно влияющих на целостность и функциональность дымовой трубы:

1. Сырость. В системе дымохода наблюдается повышенная и, главное, постоянная влажность. В этом нет ничего удивительного, даже несмотря на то, что дымовая труба по факту является тёплым местом. Влага, переносящаяся вместе с парами тёплого воздуха, частично оседает на стенках дымохода, образуя конденсат.
2. Влияние агрессивных химических веществ. В момент сгорания топлива выделяется огромное количество активных субстанций. Среди них опасные для жизни человека едкие кислоты: серная, угольная, азотная. Когда дымоход функционирует, практически все продукты распада выходят вместе с потоком воздуха. Во время бездействия дымоходной системы эти вещества накапливаются на стенках трубы, одинаково быстро разрушая и металл, и кирпич.

Посредством утепления трубы дымохода можно остановить или предотвратить необратимые химические процессы, происходящие под действием влаги и продуктов распада топлива.

Несвоевременно принятые меры по защите дымовой трубы могут стать причиной разрушения самой конструкции дома. Конденсат, насыщенный кислотами, способен медленно, но интенсивно разъедать строительные материалы. Особенно опасным конденсат становится во время оттаивания труб после холодного периода года.

Выходящий из трубы дым содержит вредные вещества, которые вызывают разрушение дымохода

Чем утеплить дымоходную трубу на улице из кирпича?

Обычно кирпичные дымоходы устанавливаются в домах старой постройки, которые сооружены по типу классической архитектуры. Для утепления таких конструкций лучше всего использовать штукатурку.

Вам нужно покрыть трубу несколькими слоями раствора из шлаков и извести. Общая толщина слоя, который вы будете наносить, должен быть как минимум 40 мм

Причем важно, чтобы каждый новый слой был гуще предыдущего. Во время оштукатуривания дымохода хорошо промазываются все трещины

Все, что располагается выше крыши, нужно покрыть защитным слоем масляной краски. Так вы сможете не беспокоиться, что материал повредится под воздействием плохой погоды.

Если производить утепление для дымовой трубы подобным способом, то вы сможете сэкономить до ¼ вырабатываемой тепловой энергии.

Вторым ответом на вопрос, чем утеплить дымоход, является расположение их внутри коробов, которые устанавливаются вокруг последних. Вы можете применять асбоцементные плиты, дерево или листовой металл, из которых и делается сам короб. Сам утеплитель нужно уложить между внутренними стенками короба и дымоходом.

В качестве теплоизолирующих материалов могут выступать: сухая земля, битое стекло, кирпич, минеральная вата. Осуществляя утепление таким образом, вы сможете сэкономить половину вырабатываемой тепловой энергии.

Выполнить утепление подобным способом достаточно сложно, очень важно соблюсти все пропорции и технику выполнения. Поэтому лучше доверить работу специалистам

Монтаж

Начинают монтаж труб с разметки места прохода через стену. К патрубку теплогенератора всегда крепят горизонтальную монотрубу без утеплителя – температура отходящих газов в этом месте высока, утеплитель просто спечется и будет деформировать трубу.

Длина горизонтальной части не должна превышать 1 м. Затем крепят переходной элемент на сэндвич. Модули при монтаже просто вставляют одна в другую. Все стыки элементов стягивают специальными обжимными хомутами.

Затем делают проход через стену, монтируют тройник (по нему конденсат беспрепятственно стекает в емкость), присоединяют элемент с ревизией, элемент с емкостью для сбора конденсата, заглушку.

Устройство отверстия

Перед тем, как вывести дымоход через стену, просверливают отверстие в стене. Для этого применяют мощные перфораторы со специальными насадками больших диаметров, не просверливающие, а как бы вырезающие кусок стены. В деревянных стенах отверстие можно выпилить.

Чтобы каждый монтажник не изобретал узлы и элементы для прохода дымохода через стену, конструкторы придумали специальный проходной узел.

На стену устанавливают специальный стальной фланец с патрубком или коробом внутри стены – сначала наружную часть, проводят через него трубу, вымеряют расстояния, чтобы труба проходила строго горизонтально и по центру патрубка, закрепляют трубу.

Крепят наружный фланец, заполняют пространство между патрубком и стеной утеплителем. Затем крепят внутренний фланец. Фланец снаружи (да и внутри также) по периметру герметизируют термостойким герметиком.

Изоляция герметиком со стороны улицы должна быть еще и водостойкой – чтобы осадки не попадали в зазор и утеплитель, и не служили причиной замокания стены и подгнивания древесины.

Форма фланца – круглая или квадратная – принципиального значения не имеет.

Крепление к стене

Крепить дымоход к стенам следует при помощи штатных хомутов и кронштейнов для крепления сэндвич-конструкций. Оптимальное расстояние между креплениями – не менее 500 мм. Нижняя часть трубы обязательно устанавливается на прочный кронштейн, закрепленный на стене, или на подставку.

Если дымопровод поднимается над скатом кровли более, чем на 1 м, необходимо закрепить конструкцию растяжками; если более, чем на 1,5 м, необходимо предусмотреть дополнительный крепеж – например, прочную штангу, надежно закрепленную на стене.

К штанге крепят трубу с помощью все тех же хомутов. Сама сэндвич-труба, собранная из модулей из тонкой стали, не обладает необходимой жесткостью и прочностью и при сильных ветрах может наклоняться и даже разрушаться.

Герметизация

Герметизируют стыки элементов, нанося на обе стыкуемые поверхности термостойкий герметик. Для герметизации стыков лучше применять силикатный герметик – он выдерживает температуру до 850°С и выше. Для герметизации фланца и отливов – силиконовый герметик, выдерживающий до 250°С.

Основная причина пожара в доме, где установлена твердотопливная печь и дымоход

«Все пожары случаются от безумного желания сэкономить, и бездумного отношения к важным и серьезным вопросам!» Слова пользователя FORUMHOUSE и специалиста по печам и дымоходным системам Алексея Телегина, должен запомнить каждый, кто задумал установить в загородном доме печку.

Кроилово при строительстве твердотопливной печи или камина приводят к печальным последствиям. Самое удивительно, что большинство знает об этом, но думают: «авось пронесёт» или «так строят все». Не надейтесь на удачу, когда речь идёт о вашей жизни! Ознакомьтесь с результатами опроса на портале «Что является причиной пожара?» и сделайте выводы.

Запомните, пожар проще предупредить, чем потушить!
