Монтаж системы управления является финальным этапом организации обогрева пола. Средняя сложность работ оценивается как умеренная, требующая базовых навыков электромонтажа. Процесс занимает от 3 до 6 часов, а итоговая стоимость зависит от функционала выбранного устройства. Правильный ответ на вопрос, как выбрать и установить терморегулятор для теплого пола, позволяет оптимизировать энергопотребление и избежать порчи напольного покрытия. Грамотная установка обеспечивает стабильную работу всей системы.
Подготовительные знания и требования
Оценка сложности электромонтажных работ показывает, что установка требует осторожности и понимания принципов работы электрических цепей. Необходимо владеть навыками работы с проводкой, уметь пользоваться измерительными приборами и соблюдать технику безопасности. Оптимально проводить монтаж регулятора на этапе чистовой отделки стен, когда уже уложен нагревательный элемент, но еще не завершены малярные работы. Сроки выполнения зависят от готовности штроб и наличия всех комплектующих на объекте.
Перечень необходимых комплектующих
Для качественного монтажа потребуется определенный набор материалов. Основной упор следует сделать на совместимость мощности устройства с площадью обогрева.
- Терморегулятор (согласно мощности пола)
- Выносной датчик температуры
- Кабель питания
- Гофрированная труба для датчика
- Подрозетник
- Клеммники для соединений
- Изоляционная лента
- Монтажная коробка
| Материал | Количество | Расход на м2 | Цена за ед. | |
|---|---|---|---|---|
| Терморегулятор | 1 шт | — | 2500 руб | 2500 руб |
| Датчик температуры | 1 шт | — | 600 руб | 600 руб |
| Кабель питания | 5 м | 1 м/пог | 120 руб | 600 руб |
| Гофрированная труба | 2 м | 1 м/пог | 60 руб | 120 руб |
| Подрозетник | 1 шт | — | 180 руб | 180 руб |

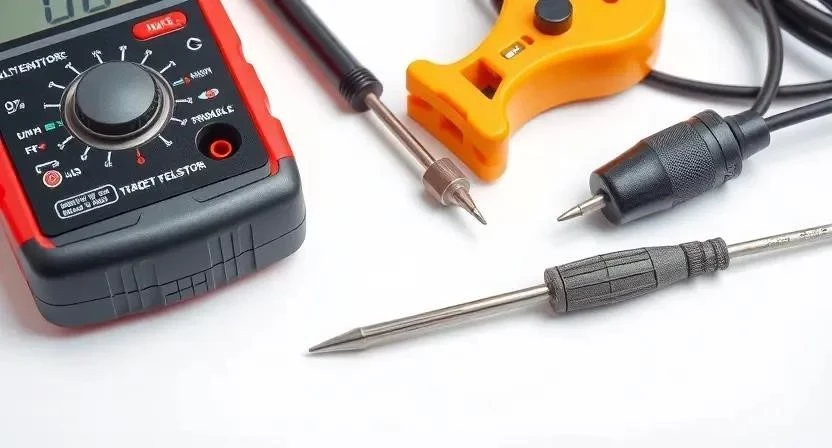

Инструментарий для монтажа
Подготовка правильного набора инструментов ускоряет процесс и гарантирует точность соединений.
- Отвертка с набором насадок
- Стриппер для снятия изоляции
- Мультиметр (тестер)
- Перфоратор или дрель
- Строительный уровень
- Пассатижи
- Строительный нож
Организация рабочего пространства
Сначала необходимо обеспечить полную безопасность в зоне проведения работ. Главным правилом является полное отключение электроэнергии в распределительном щитке. Все отделочные материалы на стенах и полу должны быть защищены пленкой или картоном. Организация рабочего места с хорошим освещением позволит избежать ошибок при подключении тонких жил датчика.
Подготовительные работы с поверхностями
Работы начинаются со штробления стен для прокладки кабелей и установки подрозетника. В подготовленные каналы укладывается гофра, которая защитит проводку от механических повреждений. Перед окончательным монтажом регулятора обязательно проводится проверка целостности нагревательного кабеля. С помощью мультиметра измеряется сопротивление линии, чтобы убедиться в отсутствии обрывов или короткого замыкания.
Этапы установки устройства
Процесс монтажа состоит из последовательных действий, каждое из которых требует точности. Однажды при монтаже я обнаружил, что сопротивление кабеля изменилось после укладки плитки, поэтому проверка мультиметром перед установкой регулятора критически важна.
- Выбор места установки на высоте 80-100 см от пола (15 мин).

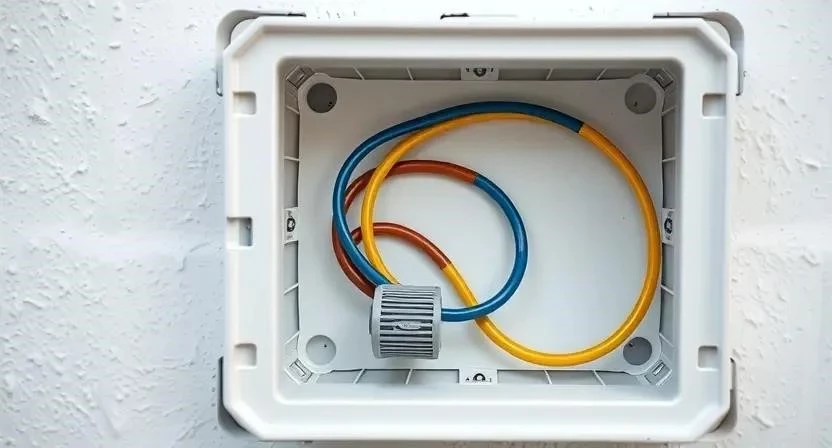

- Монтаж подрозетника в стену с помощью перфоратора и уровня (30 мин).
- Прокладка кабеля от нагревательного элемента к подрозетнику (40 мин).
- Установка гофрированной трубки для датчика температуры в стяжке (20 мин).
- Погружение датчика температуры в гофру до упора (15 мин).
- Подключение проводов датчика к соответствующим клеммам регулятора (10 мин).
- Подключение силового кабеля питания: фаза, ноль и заземление (20 мин).
- Фиксация корпуса терморегулятора в подрозетнике винтами (15 мин).
- Проверка работоспособности системы с помощью мультиметра (15 мин).
- Установка внешней декоративной панели и рамки (10 мин).
- Первичная настройка заданной температуры и режима (10 мин).
- Тестовый запуск системы для проверки нагрева (30 мин).
Технические особенности и требования
Важно строго соблюдать температурный режим при монтаже, чтобы не повредить изоляцию. Глубина погружения датчика должна быть строго по центру нагревательного элемента. Мощность терморегулятора должна превышать суммарную мощность теплого пола минимум на 20%, чтобы избежать перегрева реле. Требования к заземлению обязательны: все металлические части и силовые линии должны быть заземлены для предотвращения удара током.
Типичные промахи при установке
Часто новички допускают ошибки, которые приводят к выходу системы из строя. В одном из проектов датчик был установлен без гофры, и когда он вышел из строя, пришлось вскрывать весь пол; теперь я всегда использую защитную трубку.
- Неправильная глубина установки датчика, что ведет к ложным показаниям температуры.
- Отсутствие гофры, из-за чего замена вышедшего из строя датчика становится невозможной.
- Перепутанные фазы питания, приводящие к некорректной работе электронных плат.
- Перегрузка устройства по мощности, вызывающая оплавление контактов.
- Игнорирование заземления, что создает риск поражения электрическим током.
Финансовые затраты на монтаж
Стоимость реализации проекта зависит от того, выполняется ли работа самостоятельно или силами специалиста.
| Статья расходов | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Материалы | 3500 руб | 3500 руб | 0 руб |
| Работа по установке | 0 руб | 2500 руб | 2500 руб |
| Расходные материалы | 200 руб | 300 руб | 100 руб |
| Доставка | 0 руб | 500 руб | 500 руб |
| 3700 руб | 6800 руб | 3100 руб |
Эксплуатация и обслуживание
После завершения работ следует придерживаться правил эксплуатации. Рекомендуется раз в год проверять плотность затяжки контактов в подрозетнике. Внешнюю панель достаточно протирать влажной тканью без использования агрессивных растворителей. Практика показала, что для ламината оптимально выставлять температуру не выше 27 градусов, иначе покрытие начинает деформироваться, в то время как для плитки допустимы более высокие значения.

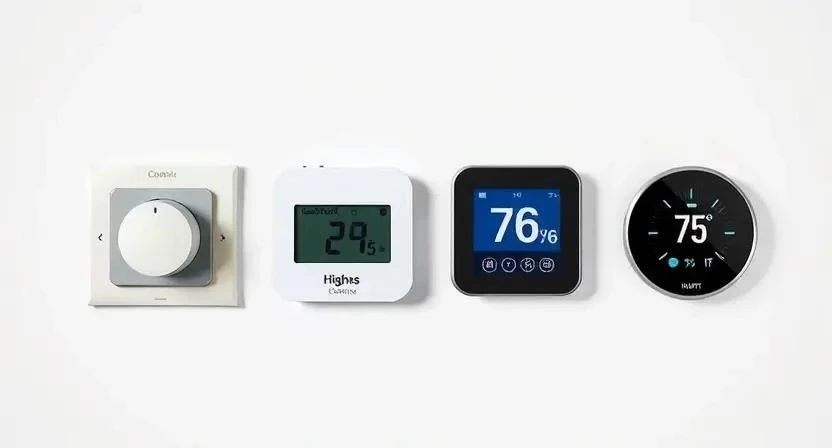

Разновидности систем управления
Существуют различные типы устройств, отличающиеся по функционалу и стоимости.
| Тип регулятора | Особенности | Преимущества | Цена |
|---|---|---|---|
| Механический | Поворотный переключатель | Простота, надежность | Низкая |
| Электронный | Цифровой дисплей | Точность до 1 градуса | Средняя |
| Программируемый | Настройка по часам | Максимальная экономия | Высокая |
| Wi-Fi модель | Управление со смартфона | Дистанционный контроль | Высокая |
| С датчиком в пол | Выносной сенсор | Защита от перегрева | Средняя |
Ответы на популярные вопросы
Можно ли ставить один регулятор на две комнаты?
Это возможно только при условии, что суммарная мощность кабелей в обеих комнатах не превышает допустимую мощность одного устройства.
Что делать, если пол не греет?
Необходимо проверить напряжение на выходе регулятора мультиметром и проверить целостность нагревательного кабеля.
Как выбрать между датчиком в полу и датчиком в регуляторе?
Датчик в полу контролирует фактическую температуру поверхности, что безопаснее и точнее для напольных покрытий.
Можно ли менять терморегулятор без замены кабеля?
Да, если новый прибор совместим по вольтажу и мощности с существующей проводкой.
Какой тип регулятора самый экономичный?
Программируемые модели позволяют снижать температуру в ночное время или в часы отсутствия людей, что существенно сокращает расходы.
Нужно ли заземление для терморегулятора?
Да, наличие заземления является обязательным требованием безопасности для всех электроприборов в жилых помещениях.
Как часто нужно менять датчик температуры?
Датчик является долговечным элементом и обычно не требует замены на протяжении всего срока службы системы, если он установлен в гофре.
