Как подключить освещение с двух выключателей: схема и монтаж

Организация освещения в длинных коридорах или просторных комнатах требует возможности управления одной лампой из двух разных точек. Средняя сложность таких работ предполагает наличие базовых знаний электрики, а время выполнения составляет около одного рабочего дня. Чтобы реализовать задачу, важно изучить, как подключить освещение с двух выключателей: простая схема и монтаж позволяют сделать это эффективно. Правильный подход гарантирует безопасность и удобство эксплуатации системы.

Предварительная оценка работ позволяет избежать ошибок. Электромонтаж требует навыков работы с напряжением и понимания принципов разводки. Оптимально проводить такие манипуляции до начала чистовой отделки, чтобы штробление не повредило финишные покрытия.

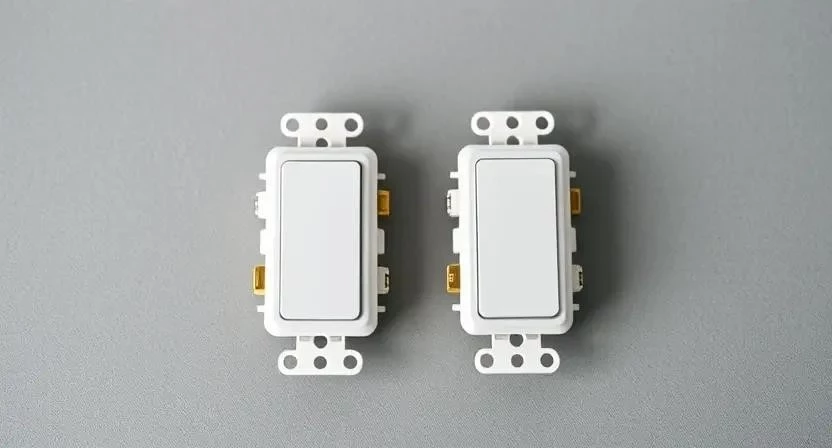

Для качественного монтажа потребуется определенный набор комплектующих. Основным элементом становятся проходные выключатели, которые отличаются от обычных наличием трех контактов. Расход кабеля рассчитывается исходя из длины трассы от щитка до каждой точки и до светильника.

• Проходные выключатели (2 шт.)
• Кабель ВВГнг 3х1.5
• Подрозетники для стен
• Клеммники Wago
• Гофрированная труба
• Изоляционная лента
• Дюбели-гвозди
• Саморезы по металлу и бетону

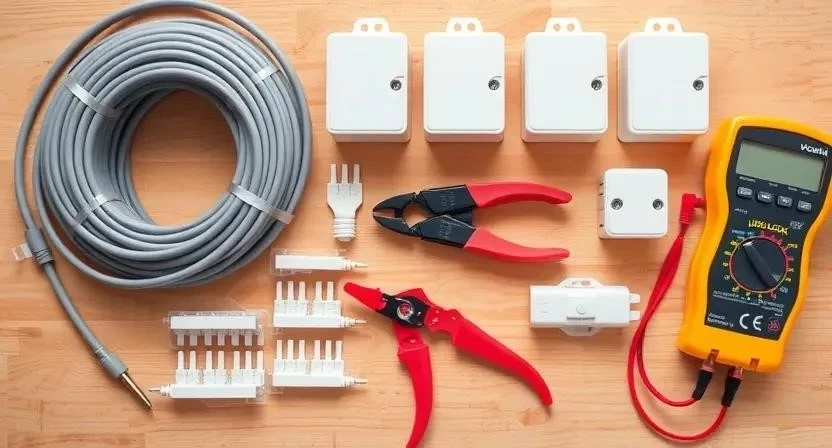

Специальный инструмент ускоряет процесс и повышает точность соединений. Большинство позиций можно приобрести в строительных магазинах, а дорогостоящий электроинструмент взять в аренду.

• Индикаторная отвертка — поиск фазы
• Стриппер — снятие изоляции
• Пассатижи — зажим и перекусывание
• Перфоратор — штробление и отверстия
• Уровень — выравнивание подрозетников
• Мультиметр — проверка цепи
• Нож строительный — резка гофры

Безопасность является приоритетом при работе с током. Первым делом необходимо полностью отключить питание в распределительном щитке и проверить отсутствие напряжения. Пространство вокруг будущих точек монтажа следует освободить от мебели, а пол и стены защитить пленкой. Весь строительный мусор после штробления должен оперативно выноситься из помещения.

Сначала выполняется разметка мест установки выключателей и светильника с учетом эргономики. После этого проводится штробление стен для укладки кабеля в гофре. Подрозетники устанавливаются строго по уровню, проверяя глубину заложения, чтобы механизм сел плотно. Завершающим этапом служит грунтовка штроб для лучшей адгезии штукатурки.

Последовательно выполняются этапы монтажа, чтобы избежать путаницы в проводах. Важно строго соблюдать очередность соединений.

Личный опыт: Однажды при монтаже в бетонной стене я недооценил глубину подрозетника, из-за чего кабель пришлось перекладывать. Теперь всегда оставляю запас провода 15-20 см внутри коробки для удобства подключения.

1. Прокладка кабеля от щитка к первому выключателю (1 час).
2. Монтаж линии между первым и вторым выключателем (1.5 часа).
3. Подключение линии от второго выключателя к лампе (1 час).
4. Сборка соединений в распределительной коробке (1 час).



5. Подключение фазного провода к проходному выключателю (30 мин).
6. Соединение перекидных контактов между выключателями (40 мин).
7. Подключение нагрузки (светильника) (30 мин).
8. Проверка изоляции всех соединений (30 мин).
9. Монтаж декоративных клавиш и рамок (30 мин).
10. Тестирование схемы под напряжением (20 мин).

Важно учитывать среду эксплуатации, так как она влияет на выбор материалов. Температура в помещении должна быть стабильной, а влажность не превышать норм для жилых зон. Общее время монтажа обычно занимает от 6 до 12 часов. Особое внимание уделяют цветовой маркировке: фаза — коричневый или белый, ноль — синий, заземление — желто-зеленый.

Личный опыт: В одном из проектов заказчик использовал кабель одного цвета для всех жил. Пришлось маркировать каждый конец провода цветной изолентой, чтобы не перепутать фазу с перекидным контактом.

Часто возникают ошибки, которые приводят к некорректной работе схемы. Самым опасным является неправильное распределение фазы и нуля, что может вызвать короткое замыкание.

1. Ошибка в подключении фазы и нуля (перепутывание жил).
2. Использование кабеля сечением менее 1.5 мм².
3. Плохая затяжка клемм, вызывающая нагрев провода.
4. Полное отсутствие заземления в схеме.
5. Попытка использовать обычный выключатель вместо проходного.

Личный опыт: Столкнулся с ситуацией, когда из-за плохо зажатого контакта в клеммнике свет в коридоре начал мерцать. После переcrimповки и замены клеммы проблема полностью исчезла.

После завершения работ рекомендуется периодически проверять надежность контактов, особенно в первые полгода эксплуатации. Механизмы современных выключателей служат до 20-30 тысяч циклов. Чистовую отделку стен можно начинать только после полной проверки работоспособности схемы и заделки всех штроб.

Существуют и иные способы управления светом. Умные реле позволяют объединить несколько точек через Wi-Fi или ZigBee. Беспроводные выключатели избавляют от необходимости штробить стены. Для управления из трех и более точек устанавливается перекрестный выключатель, который монтируется между двумя проходными.

Ответы на популярные вопросы:

Проходной выключатель имеет три контакта, а перекрестный — четыре. Обычный выключатель в данной схеме использовать нельзя, так как он не умеет переключать ток между двумя линиями. Для проводки оптимален кабель ВВГнг 3х1.5. Проверить схему без подачи напряжения можно с помощью мультиметра в режиме прозвонки. Если свет не включается, следует проверить плотность прилегания проводов в клеммниках. Светодиодную ленту можно подключать, но при условии использования соответствующего драйвера.
