Какие пластиковые хомуты лучше подходят для крепления водопроводных и канализационных труб?

Как сделать и поставить хомут на трубу.

Если у вас остался кусок отлива из оцинкованной жести после установки окон, а в гараже валяются старые камеры, то сделать хомут можно и самому.Для этого вам понадобятся следующие

Материалы:

  1. Кусок оцинкованной жести толщиной 0.5-1 мм.
  2. Кусок резины толщиной 1.5-3 мм, как правило этот кусок вырезается из старой автомобильной камеры, но можно использовать любую резину.
  3. 2 или 3 болта М6 или М8 или М10 с шайбами и гайками, гравера не обязательны

Инструменты:

  1. Ножницы по металлу, или электролобзик с пилочкой по металлу, или болгарка с отрезным кругом по металлу.
  2. Дрель со сверлом М7 или М9 (М10) или М12.
  3. Плоскогубцы или тиски.
  4. Молоток.
  5. Гаечные ключи.

Принцип действия хомута следующий:

  1. Резина плотно прижимается к дефекту на трубе и не позволяет воде вытекать из трубы, чем более неровная поверхность трубы, тем толще должна быть резина.
  2. Чтобы плотно удерживать резину на трубе нужна жесть — это каркас хомута, чем более неровная поверхность трубы и чем плотнее резина, тем толще должна быть жесть.
  3. Болты плотно стягивают жестяной каркас и обеспечивают необходимую плотность примыкания резины к трубе. Чем более неровная поверхность трубы, чем плотнее резина, и чем толще жесть, тем больше диаметр болтов. Чем толще и мягче резина, тем длиннее понадобятся болты.

Хомут выглядит так:

Последовательность изготовления хомута следующая:

  1. Определить диаметр трубы с помощью штангенциркуля (или уголком и линейкой при больших диаметрах трубы).
  2. Вырезать жестяной каркас хомута шириной 4-8 см и длиной равной длине окружности трубы + 3-4 см на ушки. Чем больше диаметр трубы тем шире делается хомут. Длина окружности трубы равна диаметру, умноженному на число П = 3.14. Разметку можно производить маркером, детским фломастером и даже острой отверткой если нет специальной чертилки .
  3. Разметить и просверлить отверстия для крепящих болтов на ушках, чем точнее вы это сделаете, тем проще будет поставить хомут. Если вы будете использовать широкие шайбы, то отверстия можно сверлить на 2-3 мм больше чем диаметр болтов, это упростит установку хомута. Для хомутов шириной больше 6 см желательно сверлить отверстия под 3 болта.
  4. Разметить ушки и отогнуть их на 90 о. зажав кусок жести в тиски, или при помощи плоскогубцев.
  5. Обогнуть жесть вокруг трубы, на которую вы будете одевать хомут, так чтобы ушки соединились и просверленные отверстия совпали. При необходимости жесть обстучать молотком, но обычно это не требуется.
  6. Вырезать резиновую прокладку шириной равной ширине хомута и длиной равной длине окружности трубы — 0.5-1 см.
  7. Вставить резиновую прокладку в хомут.

Последовательность установки хомута следующая:

  1. Развести ушки хомута так, чтобы хомут можно было одеть на трубу.
  2. Одеть хомут на трубу так, чтобы резиновая прокладка хорошо перекрывала дефект трубы. В идеале дефект трубы должен находиться в центре резиновой прокладки. Если вы все сделали правильно, то между ушками останется расстояние 1 — 3 см. При стягивании болтами оно уменьшится
  3. Вставить болты с шайбами и гаечными ключами или ключом и плоскогубцами затянуть болты так, чтобы максимально прижать резиновую прокладку к трубе.

Практически всегда хомуты ставятся на протекающую трубу без перекрытия подачи воды или сточных вод, поэтому оценить качество установки хомута вы сможете сразу. Вытрите насухо хомут и трубу и подождите 5-10 минут, если вода из под хомута не сочится, значит все нормально.

Хомут может стоять годами и даже десятилетиями, но все же лучше трубу, особенно водопроводную или отопительную, заварить.

Если при установке хомута вы использовали слишком длинные болты и они своим точащим видом раздражают вас или вашу жену, их можно обрезать ножовкой по металлу или болгаркой.

Более простой хомут делается из полоски резины велокамеры и куска медной проволоки. Резина с натяжением наматывается на трубу в месте повреждения трубы. Первым оборотом закрепляется резины. Намотка производится обязательно внахлёст . Конец резины закрепляется /фиксируется/ обмоткой проволокой также с натяжением. Такой хомут на трубе отопления служит лет 5 без проблем.

2 или 3 болта М6 или М8 или М10 с шайбами и гайками, гравера не обязательны

Примечание: Возможно ваш комментарий, особенно если он касается расчета конструкций, так и не появится в общем списке. Почему, достаточно подробно объясняется в статье Записаться на прием к доктору (ссылка в шапке сайта).

Хомут своими руками – простое и эффективное решение проблемы

Хомут – вещь полезная и порой незаменимая в хозяйстве. С его помощью всегда удается обеспечить герметичное соединение шлангов, патрубков, трубопроводов, как гибких, так и жестких. В технике существует великое множество видов хомутов самого разного назначения. Они всегда найдутся у запасливого хозяина в инструментах на все случаи жизни.

Однако бывают ситуации, когда под рукой нет подходящего приспособления, а проблему нужно решать срочно. Например, в системе отопления или водопровода образовался свищ, и вода угрожающе устремляется на пол. Что еще хуже, в дороге на автомобиле отвалился патрубок в системе отопления салона или в системе охлаждения двигателя. А крепежный хомут среди инструментов отсутствует.

Как быть в таких случаях? Можно ли изготовить хомут своими руками? Что для это нужно?

Заделать на трубу – это просто

Часто в наших домах металлические трубы ржавеют и дают течь. Такие участки требуют ремонта или замены. Однако наши домашние умельцы решают проблему быстро и качественно с помощью хомутов, которые на долгие годы «украшают» интерьеры наших квартир.

Как быстро изготовить хомут на трубу своими руками? Что для этого понадобится?

Для изготовления нужны инструменты:

  • молоток, плоскогубцы, дрель;
  • сверла диаметром 6 или 8 мм;
  • ножницы по металлу или болгарка;
  • штангенциркуль, линейка;
  • гаечные ключи.

Кроме того, понадобятся следующие материалы:

  • металлическая полоска толщиной до миллиметра (например, нержавейка, оцинкованная жесть);
  • полоска резины толщиной в 3 мм;
  • болты, гайки на 6-8 мм, шайбы к ним.

Как сделать хомут для трубы

Изготовление хомутов требует определенных навыков. Опытные сантехники советуют проводить работы в такой последовательности:

  • в зависимости от повреждения вырезается полоска металла нужной ширины;
  • определяется окружность трубы;
  • определяется длина заготовки (к длине окружности нужно добавить 4-5 см);
  • с одного и другого края полоски на одинаковом расстоянии сверлятся отверстия;
  • с помощью плоскогубцев или тисков загибаются ушки крепежа под прямым углом к полоске;
  • вырезается резиновая полоска по ширине устройства и по длине, немного меньшей длины окружности трубы.

Нужно учесть, что небольшой хомут стягивается одним болтом. Крепеж до 6 см целесообразно утягивать двумя болтами. Изделия шириной более 6 см нужно крепить тремя болтами.

Установка

Изготовленное своими руками приспособление следует аккуратно согнуть и подогнать по окружности трубы так, чтобы отверстия в его ушках совпали соосно.

 Гибка хомутов может производиться на куске трубы равного диаметра с ремонтируемой трубой. Затем при установке на место хомут немного разгибается и с небольшим усилием устанавливается на ремонтируемую поверхность.

На место протечки под крепеж надевается заготовленная ранее резина.

Правда, нужно помнить, что изготовленное своими руками приспособление – это средство, призванное временно устранить проблему герметизации. Затягивать с ремонтом или заменой корродирующих труб не следует, так как процесс коррозии будет продолжаться под ним, и со временем проблема «вылезет» снова.

Изготовление проволочного хомута

Очень часто у домашних умельцев возникает необходимость скрепить герметично и надежно резиновые трубы или патрубки. Это может быть во время работ в саду, на даче или в гараже. В таких случаях изготавливают проволочный хомут своими руками.

Для его изготовления необходимо иметь под рукой плоскогубцы и отвертку, желательно крестообразную. Проволоку лучше всего брать специальную – вязательную (она мягкая и достаточно прочная).

Сложите проволоку вдвое и набросьте на шланг, определив тем самым, сколько ее понадобится для крепежа, с учетом 40-50 мм для скруток. Затем отрежьте нужный кусок и сложите еще раз вдвое. В месте изгиба с помощью отвертки сделайте ушко и прокрутите его на пол-оборота. Концы проволоки раздвиньте и обхватите ими трубку.

При помощи плоскогубцев концы нужно прокутить по часовой стрелке на несколько оборотов. Окончательно хомут из проволоки своими руками затягивается с отверткой. При этом нужно следить, чтобы усилие затяжки было достаточным для герметизации и не привело к разрыву проволоки.

При определенной сноровке и практике изготовление и установка хомутов не вызывает трудностей. Проволочные самодельные приспособления могут служить беспроблемно очень долго. Замена их на магазинные – дело эстетического вкуса хозяина.

Теперь вы знаете, как сделать хомут своими руками. Надеемся, что для каждого хозяина домашние проблемы с ремонтом труб, патрубков и шлангов станут легкой и необременительной практикой.

Ваша благодарность за мою статью это клик по любой кнопке ниже. Спасибо!

Виды хомутов в зависимости от конструктивных особенностей

В соответствии с типом трубопровода, монтаж которого предполагается выполнить, хомутики для крепления труб могут иметь различные конструктивные особенности.

В связи с этим выделяют следующие виды изделий:

  • Спиральные хомуты используются для соединения армированных частей трубопровода, могут поворачиваться по часовой стрелке или против нее.
  • Силовые зажимы соединяют армированные шланги, жесткие и гибкие рукава, прямоугольные и круглые трубопроводы. Такие детали рекомендуется использовать при монтаже систем, работающих под давлением. Сюда можно отнести различные насосы и гидравлические пневмоприводы. Хомуты такого типа выполнены в виде стальной ленты, имеющей стяжные компоненты.
  • Усиленные крепежи фиксируют толстостенные или армированные рукава, рабочая среда которых имеет высокое давление.
  • С помощью проволочных креплений крепятся шланги и изделия гофрированного типа, подвергающиеся вибрации. Такие детали имеют конструкцию в виде стальных колец, которые стягиваются посредством специального механизма.
  • Червячные хомуты необходимы для крепления трубных изделий или шлангов на участках, где наблюдается повышенная вибрация, а также в отопительных и водопроводных системах. Конструкция – металлическая полоса, имеющая дорожку с выступами и винт, затягивающий ее.
  • Трубные хомуты используют для фиксации открытым способом участка трубы инженерной коммуникации в определенном местоположении. С помощью хомутов этого вида можно добиться снижения напряжения внутри трубопровода. Изделия представляют собой две соединенные скобы или разрезанное кольцо с крепежным элементом.
  • Пружинные хомуты фиксируют конструкции, способные расширяться под воздействием тепла. Стальные конструкции такого типа наиболее актуальны для крепления систем отопления и горячего водоснабжения.

Виды

Сантехнические хомуты – это универсальные элементы для крепления различных труб (канализационных, вентиляционных, отопительных, водопроводных), которые обеспечивают их установку на вертикальной и горизонтальной плоскости (к стене, полу и т. д.). Они могут использоваться для монтажа системы к стенам, фундаменту, асбестоцементным столбам забора и прочим несущим системам.

Фото – установка

Главным достоинством хомутов является то, что они позволяют трубам двигаться во время работы внутри креплений – это необходимо для продления их эксплуатационного срока.

Фото – пластиковые

Помимо этого они обеспечивают возможность водосточных труб расширяться во время работы

В особенности это важно для систем отопления, дымовых и газовых коммуникаций. Элементы могут классифицироваться по материалу и области использования

В зависимости от сырья они бывают:

  1. Металлические;
  2. Пластмассовые.

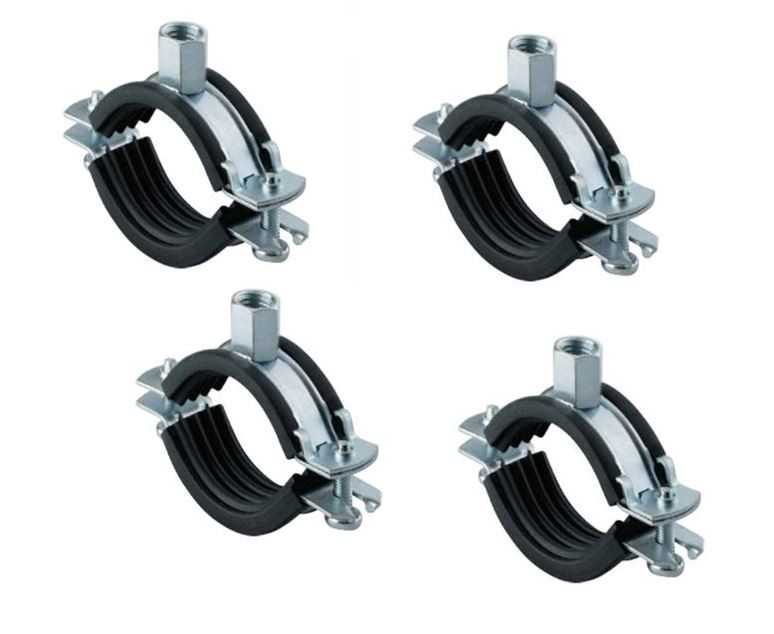

Металлические (стальные) хомуты с резиновой прокладкой являются более жесткими, поэтому используются для крепления чугунных, медных и металлопластиковых труб. Прокладка устанавливается с целью обеспечения мягкой плотной стыковки и защиты трубопроводов от изнашивания в местах крепления.

Фото – элемент для установки трубопроводов

Пластмассовые имеют более низкие характеристики жесткости, сравнительно с металлическими, но они сейчас используются гораздо чаще стальных аналогов. Во многом потому, что в наше время для организации воздуховодов, водоснабжения, канализационных стоков и монтажа водосточных систем используются трубы ПВХ. Такие крепления подходят для полипропиленовых, полиэтиленовых и прочих материалов.

По использованию они бывают:

  1. Шланговые с гайкой;
  2. Трубные с гайкой;
  3. Усиленные трубные крепления;
  4. Электротехнические;
  5. Ремонтные;
  6. Неразъемные;
  7. Пленки.

Оцинкованные хомуты с гаечным креплением – это скобы для труб, чаще всего изготовленные из нержавеющей стали, их производство выполняется из холоднокатанного проката. Они могут использоваться как для установки и закрепления шланга, так и для монтажа труб на горизонтальных плоскостях. Разница заключается только в конструкции и материале. Для трубных креплений используются более плотные, армированные поперечными никелевыми волокнами крепления.

Фото – шланговый

Усиленные трубные являются аналогами стандартных гаечных, применяются для гидравлических конструкций, они сверхпрочные и негорючие. Эти детали выдерживают увеличенную нагрузку благодаря наличию двойному гаечному креплению. Эти нержавеющие элементы могут затягиваться с двух сторон, поэтому отлично подходят для установки больших напорных коммуникаций. Иногда могут оснащаться не гайкой, а шурупом, в таком случае они односторонние.

Электротехнические (PPL Sormat) – это элементы для установки электрического кабеля на столбах, прокладке по стене здания и т. д. Они представляют собой не хомуты, а скорее кронштейны, которые обеспечивают не полные круговые скрепления, а с наличием отверстий для протяжки проводов. За счет того, что изготовлены из резины, они не проводят электрический ток.

Неразъемные скобы выдерживают очень большие нагрузки, поэтому преимущественно используются для прокладки магистральных водопроводных труб. Могут устанавливаться как на вертикальные, так и на горизонтальные плоскости, в некоторых случаях крепятся к перекрытию с целью установки кровельных водосточных систем. Фиксация производится за счет шпильки и планки, которая зажимается с двух сторон.

Фото – соединительный хомут для крепление ненапорных труб

Ремонтные трубные хомуты (Hilti) представляют собой съемную деталь для срочного устранения протечек. Они не являются постоянными деталями для крепежа, применяются только в качестве временного крепления.

Ленточные хомуты изготавливаются из ударопрочного нейлона, способного выдерживать довольно большие нагрузки. В качестве опоры могут применяться только для гофрированных пластиковых труб дренажной или ненапорной канализационной системы. Они могут протягиваться по полу, фундаменту и прочих поверхностях.

Помимо этого хомуты ПВХ бывают одинарные и сдвоенные. Они отличаются между собой возможностью регулировки диаметра скобы. Сдвоенные можно установить и при необходимости переустановить на любую трубу.

Видео по теме:

Хомут для крепления червячный металлический

и

Хомут нержавеющий для крепления труб AISI304

Разновидности

Хомуты представлены на строительном рынке в широком ассортименте. Модели производятся в большом разнообразии типоразмеров и подразделяются по таким признакам, как способ фиксации, наличие уплотнителя, форма, материал изготовления и предназначение.

По материалу изготовления изделия подразделяются на пластиковые и стальные. Причём стальные элементы могут быть выполнены как с применением оцинковки, так и без неё. В сравнении с пластиковыми моделями стальные хомуты считаются более востребованными и популярными. Это объясняется низкой стоимостью изделий, хорошей устойчивостью металла к растяжению и высокой прочностью. Недостатком металлических хомутов является низкая устойчивость неоцинкованных моделей к коррозийным процессам. Поэтому в тех случаях, когда установка хомутов планируется в излишне увлажнённых помещениях, следует выбирать модели из нержавеющей стали либо хомуты, покрытые цинком.

Пластиковые варианты отличаются повышенной эластичностью, высокой устойчивостью к вибрациям и способностью создания подвижной фиксации. Модели могут применяться для крепежа трубопровода диаметром не более 10 см.

В зависимости от возложенных на них задач хомуты подразделяются на спиральные, силовые, проволочные, червячные, трубные и врезные варианты.

Спиральный хомут является достаточно распространённым устройством и предназначается для жёсткой фиксации труб в системе.

Силовой имеет форму ленты с отверстиями для болтов и незаменим при работе на магистралях с повышенным рабочим давлением, на насосных станциях, пневматических и гидравлических системах.

Проволочные хомуты представлены в виде одного или нескольких колец из стали, оснащённых стягивающими крепёжными элементами. Модель предназначена для гофрированных труб и незаменима для их фиксации при сильных подвижках.

Червячная модель представляет собой стальную полоску с дорожкой, оснащённую зубчиками и шурупами для затягивания. Модель используется при обустройстве отопительных систем, а также в качестве фиксирующего механизма трубопроводов, подвергающихся воздействиям серьёзных вибраций.

Трубные хомуты представлены в виде колец со скобами и устанавливаются для закрепления трубопровода в случаях, когда необходимо понизить внутреннее напряжение в системе во время ремонта.

Пружинный хомут имеет достаточно узкую специализацию и используется на трубах, подверженных линейному расширению.

Врезной, или седельный, хомут с отводом является более сложным механизмом и предназначен для установки в места разветвлений трубопровода. Главным его отличием от традиционных моделей является наличие муфты, оснащённой резьбовыми патрубками, что позволяет врезать хомут в систему и в короткий срок подключить дополнительную ветку. Герметичность такого соединения обеспечивает прокладка, находящаяся внутри хомута, и изготовленная из профилированной резины.

Поворотные модели, известные также как шарнирные замки, применяются для установки строительных лесов и используются при креплении распорок диагонального типа. Благодаря поворотным хомутам все элементы могут быть закреплены под любым углом, что придаёт дополнительную прочность конструкции и обеспечивает её устойчивость.

По типу фиксации все хомуты подразделяются на два вида:

  • К первым относятся модели, формирующие жёсткий тип крепления, при котором труба становится полностью неподвижной. Обжимные скобы таких изделий надёжно затянуты болтами, а сам хомут прочно прикреплён к стене. Используется такой тип креплений на участках изгибов трубопровода и при наличии разветвлений.
  • Ко второму типу относятся модели с подвижным креплением, используемые для фиксации труб отопления и ГВС. Специфика крепления не создаёт препятствий для удлинения и сжатия трубопровода и обеспечивает его продольную подвижность. В результате создаётся оптимальное напряжение магистрали, значительно продлевающее срок эксплуатации сетей.

Конструктивно хомуты представлены несколькими типами:

  • разъёмное кольцо, сформированное в виде круга и имеющее один механизм крепления, фиксируемый болтом;
  • кольцо, состоящее из двух полукруглых пластинок и имеющее уши крепления с обеих сторон;
  • лента, сложенная кольцом и имеющая несколько положений для фиксации;
  • U-образная модель, часто изготавливаемая из пластика, оснащённая защёлкой-фиксатором и способная крепиться жёстким и подвижным способом одновременно.

Как установить хомут на трубу?

В том, чтобы поставить хомут и надежно закрепить трубу, нет ничего сложного. Монтажные работы сможет выполнить даже начинающий мастер.

Общие правила по расположению крепежа

Независимо от того, приходится ли устанавливать пластиковый или металлический хомут, при расположении крепежа важно соблюдать прописанные нормами расстояния:

  • Для труб диаметром в пределах 20 мм, при условии, что температура проходящей жидкости не превышает 60°С, расстояние между хомутами должно составлять 80 см.
  • Для труб, предназначенных для подачи горячей воды, размером свыше 20 мм крепежи размещают на равноудаленном расстоянии в 65 см.
  • При фиксации труб D 40 мм, предназначенных для транспортировки холодной воды, при расположении хомутов выдерживают шаг в 110 см.
  • Для труб горячего водоснабжения D 40 мм расстояние сокращают до 95 см.
  • Если потребуется установить трубы D 110 мм и более, то для «холодных» трубопроводов расстояние между хомутами должно составлять порядка 180 см, а для «горячих» – 160 см.

Дополнительно рекомендуется установить фиксаторы на сгибах трубопровода и в местах монтажа кранов, задвижек и соединительных фитингов.

Процесс перекрытия небольшого свища на водопроводной трубе представит следующая фото-подборка:

Галерея изображений

Фото из

Шаг 1: Примерка хомута к месту ремонта

Шаг 2: Предварительная сборка хомута без затягивания

Шаг 3: Приклеивание резиновой прокладки

Шаг 4: Затягивание хомута поверх прокладки

Выбор необходимых материалов

Для того, чтобы поставить хомут на трубу потребуется набор инструментов:

  • рулетка;
  • электродрель;
  • строительный уровень;
  • простой карандаш;
  • отвертка;
  • молоток.

Для фиксации крепежей потребуются также пластиковые ограничительные дюбеля.

Технология монтажа устройства и крепления труб

Основные этапы работ по креплению трубы к стене посредством установки хомутов:

Вдоль всей длины трубопровода, придерживаясь указанных выше нормативных расстояний, наносят разметку с указанием точек расположения крепежных элементов.
В обозначенных точках с помощью электродрели просверливают отверстия под монтаж хомутов.
В проделанные отверстия заглубляют пластиковые ограничительные дюбеля, используя для этой цели молоток.
С помощью отвертки прикручивают хомуты

При затягивании хомутов важно не переусердствовать с тем, чтобы не нарушить плоскость крепления.
В хомуты вставляют магистральные элементы, прилагая небольшие проталкивающие усилия.
Сквозь отверстия ушек протягивают болты и путем завинчивания затягивают зажимы, обеспечивая плотное прилегание к стене.. При просверливании отверстий под установку крепежей учитывайте, что их размер должен соответствовать диаметру крепежных болтов

При просверливании отверстий под установку крепежей учитывайте, что их размер должен соответствовать диаметру крепежных болтов.


Если приходится устанавливать устройства с крепежными шпильками, диаметр отверстия делают таким, чтобы они легко входили в них, но при этом не раскачивались

Особое внимание стоит уделить углу, под каким проделываются отверстия, и глубине сверления. Если крепежи разместить не в одной плоскости, то трубопровод со временем начнет перегибаться

Это послужит причиной возникновения шумовых «эффектов» при прохождении жидкости. А в местах перегиба возрастает вероятность скопления грязевого осадка

Если крепежи разместить не в одной плоскости, то трубопровод со временем начнет перегибаться. Это послужит причиной возникновения шумовых «эффектов» при прохождении жидкости. А в местах перегиба возрастает вероятность скопления грязевого осадка.

Особенности врезных моделей

В местах, где предполагается создать место разветвления трубопровода без задействования фитингов, устанавливают врезные хомуты для трубы.

Главное отличие врезных крепежей – муфта особой конструкции, которая оснащена резьбовым патрубком, позволяющим врезать отводную линию к основной

Хомуты для врезки в теле трубы устанавливают на предварительно просверленное отверстие. Вмонтированный резьбовой патрубок позволяет в считанные минуты подключить дополнительный участок трубопровода. За герметичность соединения отвечает прикрепленная с внутренней стороны корпуса хомута прокладка.

Как выбрать хомут

Чтобы корректно подобрать хомут для крепления трубопроводов, следует опираться на следующие факторы:

  • вид крепежа и материал, примененный для его производства;
  • размеры крепежа.

Основные разновидности хомутов

Крепежи для трубопроводов могут изготавливаться:

из металла. Для этих целей используется сталь, нержавейка, латунь и так далее. Стальной или металлический хомуты отличаются высокой прочностью и могут быть применены для крепления различных труб и разного диаметра;

Крепеж для труб, изготовленный из металла

из пластика. Пластиковые хомуты могут быть использованы исключительно для удерживания труб, изготовленных из аналогичных материалов (ПВХ, полипропилена и так далее). С помощью хомутов из пластика можно закрепить только трубы, диаметр которых не более 100 мм.

Крепежи для крепления пластиковых труб небольшого диаметра

Хомуты из пластика также отличаются более низкой стоимостью и эстетичным видом, поэтому преимущественно используются для прокладки труб внутри помещения.

В зависимости от конструкции крепежной детали хомуты подразделяются на следующие виды:

U – образный хомут. Крепеж изготовлен в виде буквы U (отсюда и название). Для фиксации трубы устройство оснащено планкой с фиксирующими болтами. Такие хомуты подходят для фиксации трубопроводов разного назначения и могут быть использованы как для внутренних, так и для наружных работ;

Крепеж для внутренних и наружных трубопроводов

хомут-клипса. Устройство представляет собой U – образный хомут с уникальной защелкой-фиксатором и, как правило, изготавливается из пластика. Область использования – крепление пластиковых труб внутри помещения;

Крепеж для пластиковых труб

хомут-лента. Ленточные хомуты изготавливаются из металлических полос и предназначаются для фиксации металлических, гофрированных, ПВХ и иных видов труб малого диаметра, так как показатель прочности крепления минимален. Большое потребление крепежных изделий этого вида обусловлено низкой стоимостью и эстетичным внешним видом;

Ленточный хомут для фиксации трубопроводов

хомут металлический для крепления труб с фиксирующей шпилькой. Устройство состоит из двух одинаковых дуг, соединяемых между собой крепежными болтами. Шпилька предназначается для фиксации крепежа к стене, полу или потолку. Использование хомута со шпилькой является самым надежным способом фиксации труб. Область применения устройства достаточно объемная. При помощи этой разновидности крепежа можно фиксировать трубы разного диаметра, изготовленные из различных материалов при выполнении внутренних или наружных работ.

Универсальный крепежный элемент для трубопроводов

Выбор вида хомута должен основываться на двух факторах: диаметре трубопровода и материале его изготовления.

Правила выбора

При подборе фиксатора для труб также учитывается и диаметр изделия.

Подобрать наиболее оптимальное крепежное устройство можно по следующей таблице.

Подбор размера крепежного хомута

Узнать размеры хомута можно из маркировки, которая наносится на поверхность крепежа, или паспорта, который обязан предъявить продавец при покупке.

Конструктивные особенности и предназначение

Хомуты выполнены в виде пластин закруглённой формы, обхватывающих трубы и удерживающих их с помощью болтов. Для более плотной фиксации трубопровода и снижения механической нагрузки на крепления в конструкции предусмотрены уплотнительные прокладки, выполненный из профилированной резины или пищевого каучука. Он равномерно обхватывает трубопровод и предохраняет его от повреждения при стягивании скоб. На некоторых моделях затягивающие гайки также имеют прокладки и уплотнительные элементы, обеспечивающие более плотное прилегание элементов друг к другу.

Сфера использования хомутов очень обширна. Элементы используются для надёжной фиксации водопроводных и отопительных труб к стенам, что обеспечивает конструкции полную неподвижность и часто является необходимым условием при обустройстве коммуникаций. Хомуты широко используются в качестве герметизирующих скоб, монтируемых на слабые соединения и участки течи. Скобы плотно прижимают уплотнительные прокладки к повреждённому месту и устраняют протекание. Изделия могут накладываться на вертикальные и горизонтальные трубопроводы и устанавливаться при любых показателях температуры и влажности. Благодаря наличию резинового уплотнителя модели часто используют для заземления системы водопровода.

Нередко при помощи хомутов перекрывают отверстие от врезки, необходимость в которой на данный момент отпала. Деталь прекрасно справляется с коррозионными повреждениями, трещинами мелкого и среднего размера, и незаменима при переломах труб. В этих случаях используется специальный вид хомутов, закрепляемый на стены или потолки и поддерживающий повреждённый участок. Крепёжные элементы могут быть установлены на железобетонные, пластиковые, чугунные, стальные, медные и алюминиевые трубопроводы, и способны заменить сварочный процесс. Единственным ограничением по применению хомутов является их установка на крестовых стыках и искривлённых участках трубопровода. В таких криволинейных конструкциях использование хомутов неэффективно.

Главным отличием хомутов от фитингов и других фасонных частей трубопровода является момент их установки. И если другие элементы монтируются в систему в процессе её формирования, то хомуты устанавливаются на уже готовую конструкцию и завершают этап её монтажа. Одним из важных эксплуатационных свойств хомутов является их способность допускать продольное движение труб, возникающее вследствие линейного расширения. Однако поперечное смещение при этом невозможно. Благодаря этому качеству трубопровод может реагировать на изменения температуры в сети, оставаясь при этом неподвижной и жёсткой конструкцией.

Несмотря на относительную простоту устройства, ко всем видам хомутов предъявляются жёсткие требования ГОСТ. Это объясняется функциональной значимостью моделей и их значительным влиянием на общую прочность магистральных систем. Для каждого типа крепёжных элементов существуют свои нормы. Так, маркировка 24137 80 регламентирует ряд требований, предъявляемых к металлическим изделиям в виде подковы, кольца и двух полуколец. В документе подробно прописываются типоразмеры, марка стали, предельно допустимые нагрузки и величина предельного затягивания. В комплект каждого изделия обязательно входит крепление в виде шпильки-самореза, пластикового дюбеля или соединительной гайки. Полимерные модели соответствуют требованиям ГОСТ 17679 80, в котором также прописаны конструктивные характеристики и особенности использования пластиковых изделий.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Коммуникации
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
