Что такое ступенчатая регулировка оборотов вентилятора

Виды и особенности устройства

По типу конструкции выделяют 2 вида вентилятора:

  1. Осевой. Здесь имеется двигатель с внешним ротором. К нему прикрепляется крыльчатка. Перемещение воздушных масс совпадает с осью ротора. Этот тип вентилятора имеет преимущество – компактность. Производительность же у него средняя. Подходит для маленьких и средних комнат. То есть, место монтажа вентилятора не должно быть дальше, чем 2 метра от вентиляционного выхода.
  2. Радиальный (центробежный). Здесь пластины крепятся к специальному кольцу. Воздух поступает на устройство с фронтальной стороны, а выходит сбоку под прямым углом. В отличие от осевого, радиальный вентилятор более производительный. Монтируется в больших помещениях, площадью более 12 кубических метров.

Виды вытяжных вентиляторов

Для ванной комнаты в основном выбирают осевой вид, потому что мало кто может похвастаться просторной площадью в этом помещении. Стоимость таких приборов небольшая. Вентилятор хорошо справляется со своей задачей, если расстояние до вентиляционного выхода подобрано правильно. Но если оно превышает максимальное значение – 2 метра, то стоит рассмотреть радиальный вариант прибора.

Вытяжные вентиляторы классифицируются также по тому, как конструкция была установлена. Монтаж может производится:

  • на стену;
  • на потолок;
  • и на стену, и на потолок (нужно выбрать куда);
  • в вентиляционный канал.

Характеристика канального типа требует особого внимания. Такие приборы монтируются в разрыв вентиляционного канала. Используется, когда имеется лишь один канал, а подключить к нему нужно больше комнат. Однако это не означает, что его нельзя приобретать и при подключении одного помещения.

Канальный вытяжной вентилятор

Выбор в сторону канального вентилятора делают в редких случаях, потому что процесс дольше, и дальнейшее обслуживание (чистка, замена) затруднительны. Это не относится к частным домам, потому что там его можно проложить на чердаке, что значительно облегчает задачу.

Правила подключения контроллера

Чтобы подключить регулятор оборотов вентилятора, можно воспользоваться услугами специалистов или попытаться справиться своими силами. Принципиальных особенностей в подключении нет – вполне реально справиться с такой задачей своими силами.

В зависимости от конструкционных особенностей и типа обслуживаемого оборудования контролеры могут устанавливаться:

  • на стену, как накладная розетка;
  • внутрь стены;
  • внутрь корпуса оборудования;
  • в специальный шкаф, управляющий умными устройствами дома. Это, как правило, клеммная колодка;
  • подсоединяться к компьютеру.

Чтобы собственноручно подключить регулятор, предстоит сначала внимательно ознакомиться с инструкцией, предлагаемой производителем. Такой документ обычно идет в комплекте с прибором и содержит полезные рекомендации как по подключению, так по использованию и обслуживанию.

Настенные и внутристенные модели предстоит крепить шурупами и дюбелями к стене. Комплектующие чаще всего поставляются производителем вместе с основным прибором. Также в инструкции к регулятору можно увидеть схему его подключения. Это значительно облегчит дальнейшие работы по правильной его установке.

Регулятор скорости подсоединяется к кабелю, питающему вентилятор, согласно схеме производителя. Основная цель – разрезать провод фазы, ноля и земли и подсоединить провода к входному и выходному клеммникам, соблюдая рекомендации. В случае, когда вентилятор имеет свой отдельный выключатель, его предстоит заменить на регулятор, демонтировав первый по ненадобности.

Не стоит забывать, что сечение у питающего и соединительного кабелей должно соответствовать максимальному току напряжения подключаемого прибора.

Важно отыскать на подключаемом приборе входные и выходные отверстия для подведения питающего кабеля соответствующего сечения. В этом поможет схема, прилагаемая производителем

Если предстоит подключать контроллер к ПК, то сначала предстоит узнать, какая предельно допустимая температура отдельных составляющих техники

В противном случае можно безвозвратно потерять компьютер, у которого перегреются и сгорят важные детали – процессор, материнская плата, графическая карта и прочие

Если предстоит подключать контроллер к ПК, то сначала предстоит узнать, какая предельно допустимая температура отдельных составляющих техники. В противном случае можно безвозвратно потерять компьютер, у которого перегреются и сгорят важные детали – процессор, материнская плата, графическая карта и прочие.

Модель выбранного реобаса также имеет инструкцию и рекомендации по подключению от изготовителя

Важно придерживаться схем, приведенных на ее страницах при самостоятельной установке прибора

Бывают встроенные в корпус регуляторы и устройства, которые покупаются отдельно. Чтобы их подключить правильно, следует придерживаться инструкций.

Например, встроенный контроллер имеет кнопки включения/выключения снаружи системного блока. Провода, идущие от регулятора, соединяются с проводами кулера. В зависимости от модели реобас может контролировать обороты 2, 4 и более вентиляторов параллельно.

Отдельный регулятор для кулера устанавливается в 3,5 или 5,25-дюймовые отсек. Его провода также подключаются к кулерам, а дополнительные датчики, если они идут в комплекте, присоединяются к соответствующим компонентам системного блока, за состоянием которого им предстоит следить.

Правила подключения контроллера

Чтобы подключить регулятор оборотов вентилятора, можно воспользоваться услугами специалистов или попытаться справиться своими силами. Принципиальных особенностей в подключении нет – вполне реально справиться с такой задачей своими силами.

Все добросовестные производители обязательно прилагают инструкцию по использованию и монтажу своей продукции

В зависимости от конструкционных особенностей и типа обслуживаемого оборудования контролеры могут устанавливаться:

  • на стену, как накладная розетка;
  • внутрь стены;
  • внутрь корпуса оборудования;
  • в специальный шкаф, управляющий умными устройствами дома. Это, как правило, клеммная колодка;
  • подсоединяться к компьютеру.

Чтобы собственноручно подключить регулятор, предстоит сначала внимательно ознакомиться с инструкцией, предлагаемой производителем. Такой документ обычно идет в комплекте с прибором и содержит полезные рекомендации как по подключению, так по использованию и обслуживанию.

Настенные и внутристенные модели предстоит крепить шурупами и дюбелями к стене. Комплектующие чаще всего поставляются производителем вместе с основным прибором. Также в инструкции к регулятору можно увидеть схему его подключения. Это значительно облегчит дальнейшие работы по правильной его установке.

Схемы по подключению регуляторов у различных производителей могут отличаться. Поэтому следует внимательно изучить рекомендации перед монтажом

Регулятор скорости подсоединяется к кабелю, питающему вентилятор, согласно схеме производителя. Основная цель – разрезать провод фазы, ноля и земли и подсоединить провода к входному и выходному клеммникам, соблюдая рекомендации. В случае, когда вентилятор имеет свой отдельный выключатель, его предстоит заменить на регулятор, демонтировав первый по ненадобности.

Не стоит забывать, что сечение у питающего и соединительного кабелей должно соответствовать максимальному току напряжения подключаемого прибора.

Важно отыскать на подключаемом приборе входные и выходные отверстия для подведения питающего кабеля соответствующего сечения. В этом поможет схема, прилагаемая производителем. Если предстоит подключать контроллер к ПК, то сначала предстоит узнать, какая предельно допустимая температура отдельных составляющих техники

В противном случае можно безвозвратно потерять компьютер, у которого перегреются и сгорят важные детали – процессор, материнская плата, графическая карта и прочие

Если предстоит подключать контроллер к ПК, то сначала предстоит узнать, какая предельно допустимая температура отдельных составляющих техники. В противном случае можно безвозвратно потерять компьютер, у которого перегреются и сгорят важные детали – процессор, материнская плата, графическая карта и прочие.

Модель выбранного реобаса также имеет инструкцию и рекомендации по подключению от изготовителя

Важно придерживаться схем, приведенных на ее страницах при самостоятельной установке прибора

Если есть потребность подключать более 1-го вентилятора, то можно купить многоканальный реобас

Бывают встроенные в корпус регуляторы и устройства, которые покупаются отдельно. Чтобы их подключить правильно, следует придерживаться инструкций.

Например, встроенный контроллер имеет кнопки включения/выключения снаружи системного блока. Провода, идущие от регулятора, соединяются с проводами кулера. В зависимости от модели реобас может контролировать обороты 2, 4 и более вентиляторов параллельно.

Для вентиляторов компьютера и других, используемых в домашних условиях, можно собственноручно изготовить регулятор

Отдельный регулятор для кулера устанавливается в 3,5 или 5,25-дюймовые отсек. Его провода также подключаются к кулерам, а дополнительные датчики, если они идут в комплекте, присоединяются к соответствующим компонентам системного блока, за состоянием которого им предстоит следить.

Как уменьшить или увеличить скорость?

В вытяжках благодаря ступенчатой регулировке скорости вентилятора можно менять интенсивность потока, которая влияет на общий воздухообмен. Для управления и используется способ изменения напряжения.

Эффективность прибора доказана на практике. Простое и недорогое устройство подходит для бытовых и общественных помещений. Оно также может выполнять и дополнительные функции.

Скорость увеличивается или уменьшается механическим способом. В модулях имеется колесико для ступенчатого изменения оборотов двигателя вытяжки.

Перед подключением питания необходима проверка соединений проводов и эффективности заземления. Часто включать или выключать питание не рекомендуется: непрерывная работа регулятора обеспечивает оптимальную температуру и препятствует появлению конденсата в корпусе устройства.

Если у прибора отсутствует функция автоматического перезапуска и произошел перегрев, нужно устранить причины. Переключатель на время остывания двигателя устанавливается в нулевое положение, затем аппарат перезапускается.

Правила подключения устройства

Регулятор для уменьшения оборотов вентилятора может смонтировать и настроить специалист. В простых случаях с такой задачей справляются самостоятельно.

Способы установки контроллеров зависят от типа устройства: настенный, внутристенный вариант, модель для установки внутри корпуса, реобас для регулировки вращения кулеров в системном блоке и прочее. Схема подключения регулятора имеется в инструкции к прибору. Изучив руководство, можно разобраться, как подсоединить прибор и обслуживать его.

  1. Настенные и внутристенные варианты закрепляют на стену шурупами или дюбелями. Крепеж обычно входит в комплект.
  2. Регулятор подключают к питающему кабелю по схеме, приведенной производителем. Задача сводится к обрезке проводов ноля, фазы и земли и последовательного присоединения жил к входным и выходным клеммам.
  3. Прежде чем начать монтаж, нужно убедиться, что сечение соединительного питающего кабеля соответствует максимальному току подсоединяемого контроллера.
  4. Если вентилятор оснащен собственным выключателем. Последний необходимо демонтировать и заменить на контроллер.

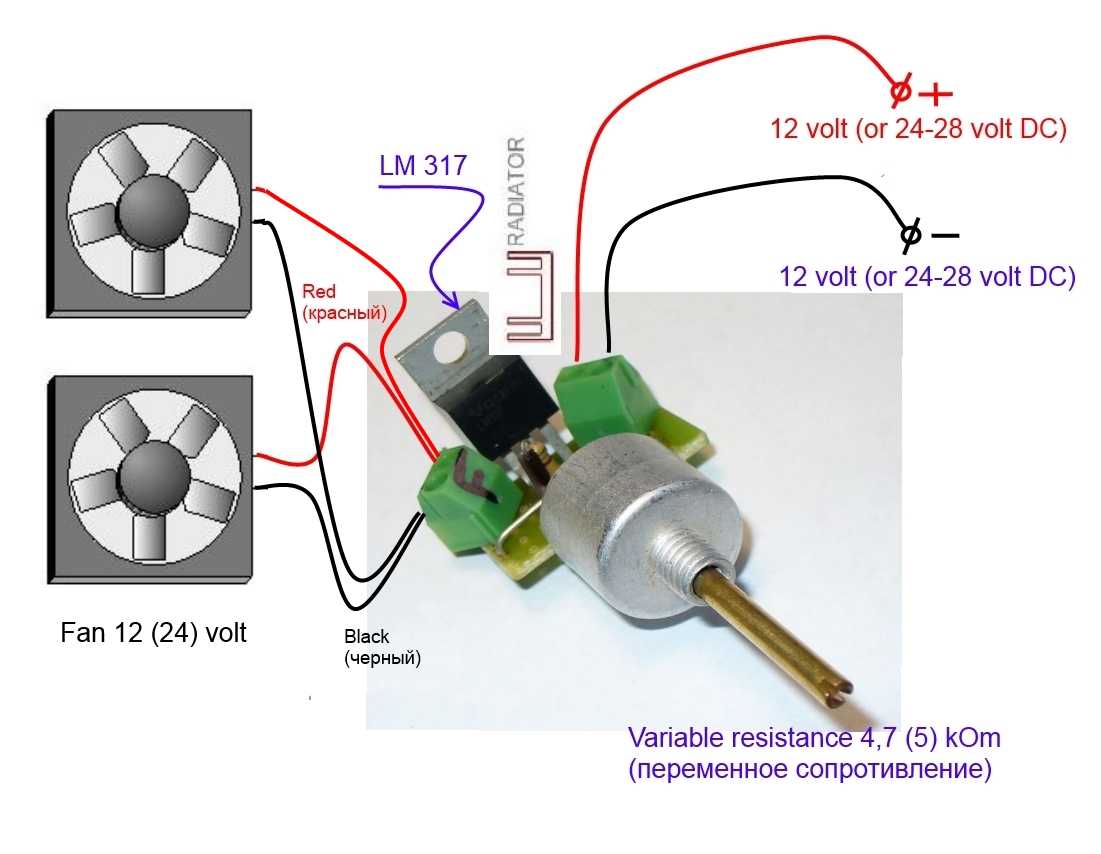

Чтобы снизить обороты компьютерного кулера, используют устройство дополнительного сопротивления или его усовершенствованный вариант – реобас. Предварительная работа здесь сложнее. Необходимо правильно оценить, какова допустимая температура для каждого элемента оборудования: материнской платы, процессора графической карты. В противном случае снижение скорости кулера приводит к перегреву и поломке процессора или платы.

Принцип подключения реобаса: провода от вентилятора обрезают и подсоединяют к регулятору по схеме, указанной производителем. Реобас удобнее тем, что контролирует сразу несколько вентиляторов, в то время как дополнительное сопротивление снижает обороты только у 1 устройства.

Принцип работы и предназначение

Во время постоянной работы вентилятора на максимальных оборотах, ресурс прибора исчерпывается достаточно быстро. В результате мощность устройства заметно снижается, а прибор выходит из строя. Это обусловлено тем, что многие детали не способны выдерживать такой ритм, из-за чего они быстро изнашиваются и ломаются. Чтобы ограничить скорость вращения лопастей и увеличить срок службы вентилятора, в вентиляционную установку встраивают контроллер скорости.

Помимо сбережения рабочего ресурса, контроллеры выполняют важную функцию по снижению шума от работающих вентиляционных систем. Так, в офисных помещениях, где наблюдается большое скопление оргтехники, уровень шума может достигать 50 ДБ, что обусловлено одновременным функционированием нескольких устройств, вентиляторы которых работают на максимальных оборотах. В таких условиях человеку сложно настроиться на рабочий лад и сосредоточиться.

Выходом из сложившейся ситуации является оснащение вентиляционных установок регуляторами скорости. Ещё одним веским аргументом в пользу использования регуляторов является экономный расход электроэнергии. В результате уменьшения количества оборотов и снижения общей мощности вентилятор начинает потреблять меньше энергии, что положительно сказывается на бюджете.

Принцип действия контроллера заключается в изменении напряжения, которое подаётся на обмотку двигателя вентилятора. Существуют более дорогостоящие модели, способные регулировать скорость вращения посредством изменения частоты тока. Однако стоимость таких изделий зачастую превышает стоимость самого вентилятора, из-за чего их установка является нецелесообразной.

Способы регулирования скорости вращения вентиляторных двигателей

При использовании вентиляторов часто возникает необходимость регулирования частоты вращения. В системах вентиляции это позволяет экономить электроэнергию, снизить уровень акустического шума, настроить необходимую производительность притока или вытяжки.

На настоящий момент широко распространены способы регулирования частоты вращения при помощи изменения электрических параметров питания вентилятора:

  • изменение напряжения питания двигателя;
  • изменение частоты питающего напряжения.

Регулирование напряжением осуществляется понижением питающего напряжения вентилятора. Преимуществом регулирования частоты вращения вентилятора изменением напряжения питания в относительно невысокой стоимости устройств, работающих по такому принципу. Известны следующие виды устройств для регулирования оборотов вентилятора при помощи понижения напряжения питания:

  • Ступенчатые регуляторы частоты вращения с использованием автотрансформаторов;
  • Тиристорные регуляторы скорости вращения;
  • Электронные автотрансформаторы.

Регулирование скорости понижением напряжения связано с изменением, так называемого, скольжения двигателя. При этом обязательно выделяется энергия скольжения — из-за чего сильнее нагреваются обмотки двигателя. При регулировании скорости таким способом необходимо устанавливать двигатели завышенной мощности. Но несмотря на это, этот способ используется довольно часто для двигателей небольшой мощности с вентиляторной нагрузкой.

Регулирование вентилятора частотой питающего тока возможно осуществить при помощи частотного привода. У частотных приводов много преимуществ, но есть один существенный недостаток – их цена. Кроме того, они громоздки. Используемые в быту и для коммерческого использования вентиляторы обычно имеют невысокую цену. Вряд ли покупатель бытового вентилятора согласиться приобрести для него регулятор стоимостью, в десятки раз превышающую стоимость самого вентилятора. Поэтому в этой статье мы частотные приводы рассматривать не будем.

Несколько важных моментов

Проблему шумной вентиляции лучше решать комплексно. Ведь звук исходит не только от вентилятора. Факторов несколько, например:

Монтаж воздуховодов. Каждый излом венткороба добавляет системе шумность. Если есть возможность, избегаем углов или делаем их плавными. Перед монтажом убираем наплывы пластика, которые могут оставаться после литья. Каждая неровность — капля в копилку шумности. Саморез, закрученный насквозь в венткороб — гарантированный свист. Вид вентилятора

Среди всех особенностей обращаю внимание на двигатель. Если он собран на втулках, со временем появится выработка, дисбаланс и шум

Поэтому беру те, что на подшипниках. Скорость движения воздуха. Сам воздух, перемещаясь по вентканалу, создает много шума. Поэтому отдельно стоящий и вмонтированный вентилятор шумят по-разному. Чем выше скорость воздуха, тем больше шума.

Разновидности и особенности приборов

Трансформаторные регуляторы оптимально подходят для ситуаций, когда нужно контролировать скорость вращения лопастей вытяжки вручную. Их популярность обусловлена и умеренной стоимостью, а также самой высокой надежностью среди «коллег».

Благодаря широкому диапазону мощности выпускаемых устройств легко подобрать модель для совмещения с вентиляторами от нескольких Вт до нескольких кВт. Но модели не универсальны, они подбираются под типы вытяжек

Отличие ступенчатых контроллеров от других видов регуляторов — способность долго непрерывно работать на не обслуживаемых объектах.

Основные технические характеристики аппаратов:

  • поступенчатое напряжение: 65-110-135-170-230 или 80-105-130-160-230 (цифры отличаются в зависимости от модели);
  • однофазные и трехфазные — 220 и 380 В соответственно;
  • вес может быть вплоть до 30 кг (все приборы достаточно громоздкие);
  • частота тока: 50–60 Гц;
  • класс защиты устройства: 00, 20, 54 IP.

Корпуса устройств выполнены из прочного пластика и способны выдерживать температуры до +40 градусов. Некоторые группы регуляторов относятся к классу В с запасом выдержки до 130 градусов.

Есть приборы со встроенными защитными устройствами, которые прекращают подачу напряжения на вентилятор, если его термоконтакты активизируются. Перезапуск производится установкой рукоятки в нулевое положение на 10 сек

В некоторых моделях предусмотрены лампы сигнализации работы оборудования и аварийные индикаторы. Есть и уникальные аппараты с опцией гальванической развязки с сетью. Такие контроллеры можно использовать в медицинских учреждениях.

В качестве дополнительных опций контроллер может иметь клеммы для подсоединения и управления внешними устройствами (например, под приводы воздушных заслонок).

По конструкции и виду обслуживаемых вентиляторов контроллеры делятся на устанавливаемые:

  • на стенах;
  • внутри стен;
  • внутри вентиляционной установки;
  • отдельном специальном шкафу, если работает система «умный дом».

Некоторые модели монтируются на Din-рейку, управляются дистанционно.

Если нужно регулировать скорость на нескольких вентиляторах, целесообразно купить многоканальный контроллер. Есть модели, способные обслуживать одновременно до четырех и более устройств.

В случае использования одного регулятора для нескольких канальных вентиляторов суммарный потребляемый ток последних не должен превышать значение номинального тока контроллера (плюс запас 20-30%)

Но, если вентиляторы расположены в разных помещениях, а регулятор будет один, то и параметры на вытяжках установятся одинаковые. В случае, когда нужен разный микроклимат в разных комнатах, удобнее подключить несколько контроллеров.

Большой вес и габариты таких устройств, сложность внешнего управления перекрываются их преимуществами при стационарном размещении. Выбор конкретной модели зависит от технических особенностей вентиляционной системы.

Технические характеристики

Регулятором скорости вентилятора называют небольшой прибор, способный снижать или увеличивать обороты вращения рабочего вала. Контроллеры подключаются к вентиляторам по определённой схеме и управляются при помощи ручного метода либо автоматики. Автоматические модели тесно взаимосвязаны с другими устройствами вентиляционной установки, например, с датчиками, определяющими температуру, давление, движение, а также с фотодатчиками и приборами, определяющими влажность. Данные с этих приборов передаются на контроллер, который на их основании выбирает подходящий скоростной режим.

Механические модели управляются вручную. Регулирование скорости вращения осуществляется при помощи колёсика, установленного на корпусе прибора. Нередко контроллеры монтируются в стену по принципу выключателя, что делает их использование удобным, и позволяют в любой момент плавно изменить количество оборотов. Приборы выпускаются в большом диапазоне мощности и способны работать от напряжения как 220, так и 380 В.

Схема подключения регулятора скорости вентилятора

Нередко в домашнем хозяйстве требуется установка регулятора скорости вращения вентилятора. Сразу следует отметить, что обычный диммер для регулировки яркости освещения не подойдет для вентилятора

Современному электродвигателю, особенно асинхронному, важно иметь на входе правильной формы синусоиду, но обычные диммеры для освещения искажают ее довольно сильно. Для эффективной и правильной организации регулировки скорости вентиляторов необходимо:

  1. Использовать специальные регуляторы, предназначенные для вентиляторов.
  2. Учитывайте, что эффективно и безопасно регулировке поддаются только специальные модели асинхронных электромоторов, поэтому перед покупкой узнавайте из технических характеристик о возможности регулировки числа оборотов методом понижения напряжения.

Способы регулировки скорости вращения бытовых вентиляторов

Существует достаточно много различных способов регулировки частоты вращения вентилятора, но практически применяются в домашних условиях только два из них. В любом случае Вы сможете только понизить число оборотов вращения двигателя только ниже максимально возможной по паспорту к устройству.

Разогнать электродвигатель возможно только с использованием частотного регулятора, но он не применяется в быту, потому что у него высокая как собственная стоимость, так и цена на услугу по его установке и наладке. Все это делают использование частотного регулятора не рациональным в домашних условиях.

К одному регулятору допускается подключение нескольких вентиляторов, если только их суммарная мощность не будет превышать величину номинального тока регулятора. Учитывайте при выборе регулятора, что пусковой ток электродвигателя в несколько раз выше рабочего.

Способы регулировки вентиляторов в быту:

  1. С использованием симисторного регулятора скорости вентилятора- это самый распространенный способ, позволяющий постепенно увеличивать или уменьшать скорость вращения в пределах от 0 до 100 %.
  2. Если электродвигатель вентилятора на 220 Вольт оборудован термозащитой (защитой от перегрева), тогда для управления оборотами применяется тиристорный регулятор.
  3. Наиболее эффективным методом регулировки скорости вращения электродвигателя является применение моторов с несколькими выводами обмоток. Но многоскоростные электродвигатели в бытовых вентиляторах Я пока не встречал. Но В интернете можно найти схемы подключения для них.

Очень часто электродвигатель гудит на низких оборотах при использовании первых двух методов регулировки- старайтесь не эксплуатировать долго вентилятор в таком режиме. Если снять крышку, то при помощи находящегося под ней специального регулятора, Вы сможете, его вращая, установить нижний предел частоты вращения мотора.

Схема подключения симисторного или тиристорного регулятора скорости вентилятора

Практически во всех регуляторах стоят внутри плавкие ставки, защищающие их от токов перегрузки или короткого замыкания, при возникновении которых она перегорает. Для восстановления работоспособности необходимо будет заменить или отремонтировать плавкую ставку.

Подключается регулятор довольно просто, как обычный выключатель. На первый контакт (с изображением стрелки) подключается фаза от электропроводки квартиры. На второй (с изображением стрелки в обратном направлении) при необходимости подключается прямой вывод фазы без регулировки. Он используется для включения, например дополнительно освещения при включении вентилятора. На пятый контакт (с изображением наклонной стрелки и синусоиды) подключается фаза, отходящая на вентилятор. При использовании такой схемы необходимо использовать для подключения распределительную коробку, с которой Ноль и при необходимости Земля заводятся напрямую на вентилятор, минуя сам регулятор, для подключения которого понадобится всего-то 2 провода.

Но если распределительная коробка электропроводки находится далеко, а сам регулятор стоит рядом с вентилятором, тогда рекомендую использовать вторую схему. На регулятор приходит кабель электропитания, а затем с него уходит сразу на вентилятор. Фазные провода подключаются аналогично. А 2 нуля садятся на контакты № 3 и № 4 в любой последовательности.

Подключение регулятора скорости вращения вентилятора довольно просто сделать и своими руками, не вызывая специалистов. Обязательно изучите и всегда соблюдайте правила электробезопасности- работайте только на обесточенном участке электропроводки.

Подключение регулятора скорости вентилятора vents

Однофазный тиристорный регулятор Вентс РС 1-300 предназначен для плавного регулирования скорости вращения вентиляторов мощностью до 300 Вт (ток до 1.5А). Возможно подключение нескольких вентиляторов к одному регулятору параллельно, если суммарная мощность этих вентиляторов не превышает 300 Вт.

Применяется в системах вентиляции для включения или выключения, плавного регулирования скорости вращения двигателей вентиляторов, управляемых напряжением.

Технические характеристики

Параметр Величина
Напряжение в сети, В 230
Габариты АхВхС, мм 95х85х60
Номинальный ток, А 1,5
Максимальная температура окружающей среды, С 40
Защита, класс IP 40
Масса, кг 0,11

Конструкция и управление

Корпус регулятора изготовлен из пластика. Регулятор отличается высокой эффективностью, точностью управления. Включение на максимальную скорость посредством поворота ручки управления. Регулирование ведется от максимального значения до минимально возможного значения напряжения (при котором вентилятор стабильно вращается). Значение минимальной скорости вращения задается переменным резистором на плате управления регулятора.

Монтаж

Регулятор предназначен для установки внутри помещений на стене, в скрытой монтажной коробке. Может устанавливаться в стандартные электромонтажные круглые коробки.
