Солнечные коллекторы для отопления дома: реально ли обогреть ими свое жилище

Оправданы ли затраты

Стоимость оборудования, входящего в комплект гелиоустановок, достаточно высока, поэтому всегда, прежде принять решение о приобретении таких изделий, нужно просчитать стоимость требуемого комплекта и финансовую отдачу, которую можно получить от использования подобных установок.

В состав комплекта оборудования, которое обеспечит автономное отопление дома, кроме коллектора, входит еще ряд технических устройств, что также отражается на сумме затрат на весь комплект оборудования.

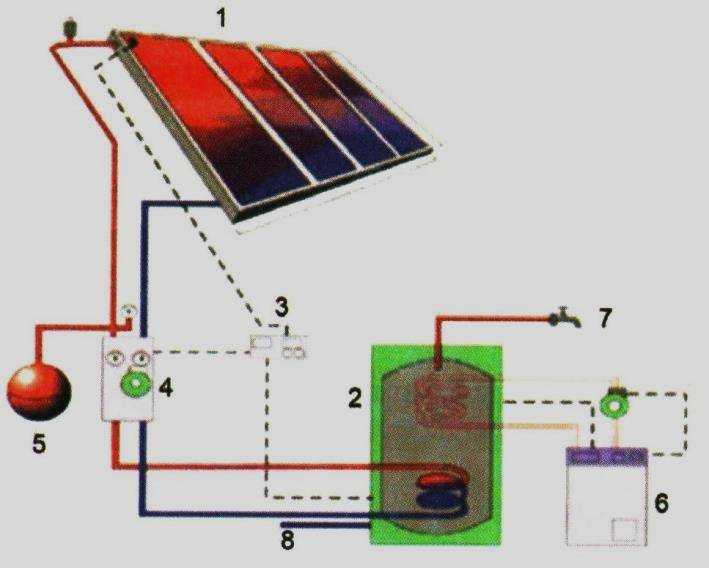

Так для создания системы отопления н основе солнечного коллектора потребуется:

  1. Коллектор.
  2. Бак аккумулятор тепла.
  3. Расширительный бак.
  4. Циркуляционный насос.
  5. Трубы и запорная арматура.

Из всего перечисленного оборудования, самая дорогая единица, это сам коллектор, поэтому, для того, чтобы определиться, оправданы ли затраты на монтаж такой системы, нужно решить, что является прерогативой в этом вопросе, потому как стоимость котлов, работающих на газе или твердом топливе, сопоставима со стоимостью солнечного коллектора.

Отопление на солнечных батареях

В сущности, солнечные батареи представляют собой фотогенераторы электроэнергии. Как говорят нам законы физики, солнечный свет формирует постоянный ток, влияя на полупроводниковые элементы. А в цепях солнечной батареи появляется напряжение, которое затем подается на объекты. Специальный аккумулятор накапливает энергию, которую потом можно использовать в пасмурные дни.

Система отопления с применением солнечных батарей

Отопление частного дома солнечной энергией при помощи батарей лучше всего ставить на южную сторону крыши, а угол крыши должен быть не менее 30 градусов. Специалисты рекомендуют учесть также наличие дополнительных помех – к примеру, если рядом стоят сооружения или деревья, которые впоследствии могут помешать функционированию системы. Поток лучей солнца должен идти из учета: 1000 кВт/ч на 1 кв.м за год. Солнечная энергия в таком расчете, которую вы получите, будет равняться использованию 100 литров газа.

Солнечная батарея состоит из следующих элементов:

  • Прозрачная верхняя панель, внутри нее будут циркулировать вода или воздух, сделанная из стекла или пластмассы.
  • Металлическая зачерненная поверхность, поглощающая теплоэнергию солнца.
  • Водяной бак или специальный накопительный резервуар, куда идет нагретая жидкость или газ, после чего они поступают в батареи.

Солнечная батарея в разрезе

В солнечные системы отопления частного дома входят такие элементы:

  • Обыкновенный преобразователь.
  • Преобразователь постоянного в переменный ток.
  • Датчик, который регулирует уровень зарядки и разрядки батареи.
  • Аккумулятор.
  • Система отбора мощности.

Солнечное отопление загородного дома на батареях применяется, в основном, для того чтобы получить электричество. Поэтому такие батареи будет лучше всего установить там, где используется электрическое отопление, электрообогреватели или теплый пол. Когда вы оборудуете отопление солнечными батареями большой мощности, можно будет снабдить свой дом горячей водой.

Солнечные батареи приобрели большую популярность в мире

Что касается эффективности такой системы, как отопление дома солнечной энергией от батарей, то этот показатель зависит от множества факторов, основной из которых – это поступающая солнечная энергия. Если ваше жилье располагается в северной широте, то лучше всего использовать совмещенные виды отопления, где солнечная энергия будет лишь дополнением. Это же касается и тех местностей, где наблюдается частая пасмурная погода, так как в такое время мощность батарей будет очень маленькой.

Эффективность

Чтобы использовать солнечную энергию для отопления частного дома, гораздо проще будет собрать схему из коллекторов – но такая возможность есть не всегда, поэтому приходится рассматривать иные варианты. Например, вполне может быть так, что на участке уже установлена рабочая система из солнечных батарей, которая используется только для обеспечения дома электричеством и горячей водой.

Приобретать новое оборудование при таких условиях будет слишком невыгодно ввиду его высокой стоимости. Чтобы обеспечить обогрев дома солнечными батареями, оптимальным решением будет увеличение мощности системы модулей. Самый простой вариант – приобрести несколько дополнительных кремниевых панелей и подключить к системе отопительного котла, работающего за счет электричества.

Грамотное распределение электрической энергии позволит обеспечить как систему горячего водоснабжения, так и отопительный контур. Чтобы мощности хватало на все, потребуется немало солнечных батарей – автономные здания, использующие только солнечную энергию, обычно полностью покрыты фотоэлектрическими панелями. Мощность солнечных батарей нужно считать заранее. Зачастую приходится достраивать дополнительную конструкцию, на которую будут устанавливаться панели.

Определить эффективность солнечной системы до ее использования не получается, поэтому все расчеты получаются лишь приблизительными. Сложность предварительных расчетов связана с тем, что есть масса факторов, просчитать влияние которых на эффективность сбора энергии невозможно. Конечно, при наличии некоторого опыта можно провести более-менее точный расчет, но такой опыт есть лишь у профессионалов, специализирующихся на проектировании и установке солнечных систем.

Наибольшее влияние на эффективность системы оказывают следующие факторы:

  • Нестабильность погоды – определить заранее количество солнечных дней невозможно даже в солнечных регионах, не говоря уж о северных краях;
  • Нестабильное потребление энергии, которое также зависит от географического расположения здания, получающего тепло и электрическую энергию за счет солнечного света;
  • Возможность выхода системы из строя – сложность конструкции свидетельствует о том, что она будет нередко ломаться, причем определить неисправность в некоторых случаях бывает затруднительно.

Плоские солнечные коллекторы закрытого типа

Конструкция плоского коллектора представляет собой алюминиевый каркас со специальным поглощающим слоем и прозрачным покрытием. Также сюда входит трубопровод и утеплитель.

В качестве абсорбирующего слоя используется зачерненная листовая медь с отличной теплопроводностью, идеально подходящей для создания гелиосистем. Абсорбер поглощает энергию солнечного излучения и передает ее теплоносителю, который циркулирует по примыкающему трубопроводу.

Наружная часть панели имеет защиту в виде прозрачного покрытия, для изготовления которого использовалось закаленное стекло, устойчивое к механическим повреждениям. Это позволяет создать надежную защиту от града. Полоса пропускания такого стекла составляет 0,4-1,8 мкм, что достаточно для максимально солнечного излучения. Внутренняя сторона панели имеет хороший теплоизоляционный слой.

Закрытые плоские панели имеет ряд неоспоримых преимуществ:

  • Простая конструкция.
  • Высокая эффективность при использовании в теплых регионах.
  • Наличие приспособления для изменения угла наклона панели, позволяющее выбрать оптимальное расположение конструкции.
  • Самостоятельная очистка от инея и снега.
  • Приемлемая стоимость.
  • Долгий срок эксплуатации, качественные изделия могут прослужить до полувека.

Если использование системы было включено в проект здания, то в этом случае можно получить большую выгоду.

Из недостатков внимание привлекает следующее:

  • Высокие потери тепла.
  • Достаточно большая масса конструкции.
  • Высокая парусность наклонно расположенных панелей.
  • Низкая производительность при температурных изменениях до 40 градусов.

Область использования плоских закрытых панелей для отопления дома с помощью солнечных батарей достаточно широкая:

  • Летом системы полностью удовлетворяют потребности в горячей воде.
  • Между отопительными сезонами они способны заменить газовые приборы отопления и электрические обогреватели.

Воздушный коллектор

Эта установка может быть использована для воздушного отопления дома. Конструктивно она очень напоминает описанный выше пластиковый коллектор, но циркулирует и нагревается в нем воздух. Такие устройства навешиваются на стены. Действовать они могут двумя способами: если воздушный гелионагреватель герметичен, воздух забирается из помещения, нагревается и возвращается в то же помещение.

Есть другой вариант. В нем обогрев совмещен с вентиляцией. В наружном корпусе воздушного коллектора имеются отверстия. Через них внутрь конструкции поступает холодный воздух. Проходя через лабиринт, от солнечных лучей он нагревается, а затем подогретым попадает в помещение.

Такое отопление дома будет более-менее эффективным, если установка будет занимать всю южную стену, и при этом тени на этой стене не будет.

Виды и конструкция солнечных панелей

Существует три основных типа солнечных батарей:

  1. Монокристаллические. Рабочим элементом таких устройств являются тонкие пластины, выполненные из чистого кремния, выращенного искусственным образом. КПД таких пластин в самом лучшем случае достигает 17-18%. Наиболее комфортная температура эксплуатации – от 5 до 25 градусов.
  2. Поликристаллические. Рабочий элемент – пластины, которые получается в результате постепенного охлаждения расплавленного кремния. Такой способ изготовления более прост по сравнению с предыдущим, но и КПД соответствующий – в лучшем случае он достигает 12%.
  3. Аморфные (пленочные). Для производства таких батарей кремний выпаривается и оседает тонкой пленкой на полимерной основе. Дешевизна производства и простота изготовления подобных устройств имеет прямую зависимость с эффективностью – КПД аморфных батарей не превышает 7%.

В странах с преимущественно холодным климатом чаще всего используются солнечные батареи, изготовленные с использованием монокристаллических рабочих элементов. Впрочем, выбор наиболее подходящего типа нельзя назвать очевидным – пленочные модули гораздо удобнее в установке, не предъявляют особых требований к основанию и обходятся на порядок дешевле.

Внешние элементы батарей предназначены для сбора и преобразования солнечной энергии, которая в дальнейшем будет перемещена в накопитель. Небольшие отдельные батареи вырабатывают около 100-250 Вт энергии, а сборные модульные конструкции площадь в 25-30 м2 позволяют обеспечить электроэнергией небольшое жилое здание. Чтобы использовать солнечные батареи для отопления дома, их площадь должна быть в несколько раз выше указанного значения.

Пример расчета необходимой мощности

При расчете необходимой мощности солнечного коллектора очень часто ошибочно производят вычисления, исходя из поступающей солнечной энергии в самые холодные месяцы года.

Дело в том, что в остальные месяцы года вся система будет постоянно перегреваться. Температура теплоносителя летом на выходе из солнечного коллектора может достигать 200°С при нагреве пара или газа, 120°С антифриза, 150°С воды. Если теплоноситель закипит, он частично испариться. В результате его придется заменить.

Компании производители рекомендуют исходить из таких цифр:

  • обеспечение горячего водоснабжения не более 70%;
  • обеспечение отопительной системы не более 30%.

Остальное необходимое тепло должно вырабатывать стандартное отопительное оборудование. Тем не менее при таких показателях в год экономится в среднем около 40% на отоплении и горячем водоснабжении.

Мощность вырабатываемая одной трубкой вакуумной системы зависит от географического местоположения. Показатель солнечной энергии падающей в год на 1 м2 земли называется инсоляцией.

Зная длину и диаметр трубки, можно высчитать апертуру – эффективную площадь поглощения. Остается применить коэффициенты абсорбции и эмиссии для вычисления мощности одной трубки в год.

Пример расчета:

Стандартная длина трубки составляет 1800 мм, эффективная – 1600 мм. Диаметр 58 мм. Апертура – затененный участок создаваемый трубкой. Таким образом площадь прямоугольника тени составит:

S = 1,6 * 0,058 = 0,0928м2

КПД средней трубки составляет 80%, солнечная инсоляция для Москвы составляет около 1170 кВт*ч/м2 в год. Таким образом одна трубка выработает в год:

W = 0,0928 * 1170 * 0,8 = 86,86кВт*ч

Необходимо отметить, что это очень приблизительный расчет. Количество вырабатываемой энергии зависит от ориентирования установки, угла, среднегодовой температуры и т.д.

С всеми видами альтернативных источников энергии и способами их использования вы сможете ознакомиться в представленной статье.

Где гелиоустановка будет наиболее эффективна

В вопросе замены отопления гелиоустановкой нужно учитывать ряд факторов, влияющих на ее эффективность.

Во-первых, необходимо правильно выбрать тип гелиосистемы. В этом вопросе следует учитывать площадь помещения и его предназначение. Чаще всего это частный дом, в котором проживает семья из 4-5 человек.

Во-вторых, внимательно просчитать потребности в тепле, исходя из максимального потребления в холодное время года. Сопоставить эти цифры с количеством вырабатываемой энергии 1 кв. м гелиоустановки. Останется рассчитать площадь солнечной конструкции, способной справиться с отоплением конкретного помещения.

Полученная величина станет основным фактором при определении места размещения системы. Обычно владельцы домохозяйств предпочитают использовать крышу или стену дома. Редко используют придомовой участок или крышу гаража. Иногда сооружают специальные подставки для монтажа установки.

Сооружение специальных подставок для монтажа гелиосистем позволяет максимально удобно разместить их на придомовой территории

Важно, чтобы ничего не препятствовало свободному проникновению солнечных лучей на поглощающую свет поверхность. Выбирать нужно южную, юго-восточную или юго-западную стену или часть крыши

Определившись, где будут размещаться солнечные панели, предстоит провести предварительную подготовку жилища:

  • Освободить пространство. Вырубить лишние насаждения, если они мешают.
  • Укрепить крышу. Здесь нужно не забывать о том, какой вес будет у предполагаемой конструкции.
  • Дополнительно утеплить здание. Ведь бессмысленно отапливать улицу.

В-третьих, необходимо решить вопрос: покупать или соорудить систему отопления самостоятельно. Все зависит от финансовых возможностей и желания потратить время на изготовление конструкции.

Выбрав второй вариант, нужно разобраться с принципом работы нужной системы, чтобы правильно все собрать.

Варианты соединения гелиобатарей

Солнечные батареи состоят из нескольких отдельных панелей. Чтобы увеличить выходные параметры системы в виде мощности, напряжения и тока, элементы присоединяют друг к другу, применяя законы физики.

Соединение нескольких панелей между собой можно выполнить, применив одну из трех схем монтажа солнечных батарей:

  • параллельная;
  • последовательная;
  • смешанная.

Параллельная схема предполагает подключение одноименных клемм друг к другу, при котором элементы имеют два общих узла схождения проводников и их разветвления.

При параллельной схеме «плюсы» соединяются с «плюсами», а «минусы» с «минусами», в результате чего выходной ток увеличивается, а напряжение на выходе остается в пределах 12 Вольт

Величина максимально возможного тока на выходе при параллельной схеме прямо пропорциональна количеству подключенных элементов. Принципы расчета количества приведены в рекомендуемой нами статье.

Последовательная схема предполагает подключение противоположных полюсов: «плюс» первой панели к «минусу» второй. Оставшийся незадействованный «плюс» второй панели и «минус» первой батареи подключают к расположенному дальше по схеме контроллеру.

Такой вид соединения создает условия для протекания электрического тока, при котором остается единственный путь для передачи энергоносителя от источника к потребителю.

При последовательной схеме подключения напряжение на выходе увеличивается и достигает отметки в 24 Вольт, чего бывает достаточно для запитки портативной техники, светодиодных ламп и некоторых электроприемников

Последовательно-параллельную или смешанную схему чаще всего используют при необходимости соединения нескольких групп батарей. Посредством применения этой схемы на выходе можно увеличить и напряжение и ток.

При последовательно-параллельной схеме подключения напряжение на выходе достигает отметки, характеристики которой наиболее подходят для решения основной массы бытовых задач

Такой вариант выгоден и в том плане, что в случае выхода из строя одного из конструктивных элементов системы, другие связующие цепи продолжают функционировать. Это существенно повышает надежность работы всей системы.

Принцип сборки комбинированной схемы построен на том, что устройства внутри каждой группы соединяются параллельно. А подключение всех групп в одну цепь осуществляется последовательно.

Комбинируя разные типы соединений, не составит труда собрать батарею с необходимыми параметрами. Главное – число соединенных элементов должно быть таким, чтобы подводимое к аккумуляторам рабочее напряжение с учетом его падения в зарядной цепи превышало напряжение самих аккумуляторов, а нагрузочный ток батареи при этом обеспечивал необходимую величину зарядного тока.

Способы подключения к системе отопления

Поскольку устройства на солнечной энергии не могут обеспечить стабильное и круглосуточное снабжение энергией, необходима система устойчивая к этим недостаткам.

Для средней полосы России солнечные устройства не могут гарантировать стабильный приток энергии, поэтому используются как дополнительная система. Интегрирование в существующую систему отопления и горячего водоснабжения отличается для солнечного коллектора и солнечной батареи.

Схема с водяным коллектором

В зависимости от целей использования теплового коллектора применяются разные системы подключения. Вариантов может быть несколько:

  1. Летний вариант для горячего водоснабжения
  2. Зимний вариант для отопления и горячего водоснабжения

Летний вариант наиболее простой и может обходится даже без циркуляционного насоса, используя естественную циркуляцию воды.

Вода нагревается в солнечном коллекторе и за счет теплового расширения поступает в бак-аккумулятор или бойлер. При этом происходит естественная циркуляция: на место горячей воды из бака засасывается холодная.

Зимой при отрицательных температурах прямой нагрев воды не возможен. По закрытому контуру циркулирует специальный антифриз, обеспечивая перенос тепла от коллектора к теплообменнику в баке

Как любая система основанная на естественной циркуляции работает не очень эффективно, требуя соблюдения необходимых уклонов. Кроме того, аккумулирующий бак должен быть выше чем солнечный коллектор. Чтобы вода оставалась как можно дольше горячей бак необходимо тщательно утеплить.

Если Вы хотите действительно добиться максимально эффективной работы солнечного коллектора, схема подключения усложниться.

Чтобы ночью коллектор не превратился в радиатор охлаждения необходимо прекращать циркуляцию воды принудительно

По системе солнечного коллектора циркулирует незамерзающий теплоноситель. Принудительную циркуляцию обеспечивает насос под управлением контроллера.

Контроллер управляет работой циркуляционного насоса основываясь на показаниях как минимум двух температурных датчиков. Первый датчик измеряет температуру в накопительном баке, второй – на трубе подачи горячего теплоносителя солнечного коллектора.

Как только температура в баке превысит температуру теплоносителя, в коллекторе контроллер отключает циркуляционный насос, прекращая циркуляцию теплоносителя по системе. В свою очередь при понижении температуры в накопительном баке ниже заданной включается отопительный котел.

Новым словом и эффективной альтернативой солнечным коллекторам с теплоносителем стали системы с вакуумными трубками, с принципом действия и устройства которых мы предлагаем ознакомиться.

Схема с солнечной батареей

Было бы заманчиво применить схожую схему подключения солнечной батареи к электросети, как это реализовано в случае солнечного коллектора, накапливая поступившую за день энергию. К сожалению для системы электроснабжения частного дома создать блок аккумуляторов достаточной емкости очень дорого. Поэтому схема подключения выглядит следующим образом.

При снижении мощности электрического тока от солнечной батареи блок АВР (автоматическое включение резерва) обеспечивает подключение потребителей к общей элетросети

С солнечных панелей заряд поступает на контроллер заряда, который выполняет несколько функций: обеспечивает постоянную подзарядку аккумуляторов и стабилизирует напряжение. Далее электрический ток поступает на инвертор, где происходит преобразование постоянного тока 12В или 24В в переменный однофазный ток 220В.

Увы, наши электросети не приспособлены для получения энергии, могут работать только в одном направлении от источника к потребителю. По этой причине вы не сможете продавать добытую электроэнергию или хотя бы заставить счетчик крутиться в обратную сторону.

Использование солнечных батарей выгодно тем, что они предоставляют более универсальный вид энергии, но при этом не могут сравнится по эффективности с солнечными коллекторами. Однако последние не обладают возможностью накапливать энергию в отличие от солнечных фотоэлектрических батарей.

Выводы и полезное видео по теме

Тематические видеоролики помогут вам лучше представить устройство домашних солнечных станций и раскроют некоторые секреты монтажа оборудования.

Видео #1. Доступно изложенная техническая информация о солнечных батареях и контроллерах заряда:

Видео #2. Полезный опыт использования солнечных батарей в Подмосковье:

Видео #3. Пример успешно работающей солнечной станции, полностью собранной самостоятельно, обеспечивающей и ГВС, и отопление дома:

Как видите, отопительная система на солнечных батареях – вполне реальное явление, которое вы можете самостоятельно воплотить в жизнь. Сфера альтернативных способов получения энергии развивается постоянно, возможно, завтра вы услышите о новом открытии.
