Монтаж электрики в срубе требует строгого соблюдения норм ПУЭ из-за высокой горючести древесины. Ошибки в проектировании могут привести к пожару, поэтому электропроводка в деревянном доме: как сделать безопасно и надежно — главный вопрос при строительстве. Средний срок выполнения работ для стандартного коттеджа составляет от 10 до 14 дней, а стоимость материалов может варьироваться от 30 до 100 тысяч рублей в зависимости от сложности. Грамотный подход к разводке электричества в деревянном доме гарантирует безопасность всех жильцов.
Основы планирования и нормативные требования
Перед началом работ необходимо провести детальную оценку сложности объекта и изучить правила устройства электроустановок (ПУЭ). Важным этапом становится расчет общей мощности всех потребителей, чтобы правильно подобрать сечение кабеля и номиналы защитных устройств. Процесс требует базовых навыков электромонтажа или привлечения профильного специалиста. Общий временной ресурс на подготовительный этап с учетом проектирования занимает около 2-3 дней.
Подбор необходимых материалов
Для обеспечения пожаробезопасности используется только негорючий кабель с индексом LS (low smoke), который не выделяет едкого дыма при нагреве. Основным выбором становится медный провод ВВГнг-LS.
- Кабель ВВГнг-LS (разного сечения);

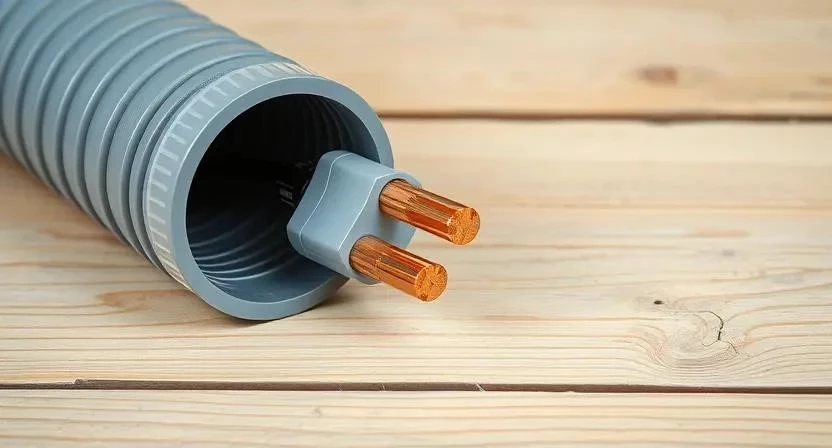

- Негорючая гофротруба из ПВХ;
- Подрозетники для дерева;
- Автоматические выключатели;
- Устройства защитного отключения (УЗО);
- Элементы заземляющего контура;
- Распределительные коробки;
- Металлические скобы и клипсы для крепления.
| Материал | Расход на м2 (средний) | Цена за ед. | |
|---|---|---|---|
| Кабель ВВГнг-LS 3х2.5 | 3-5 м | 80 руб/м | 12 000 руб |
| Гофротруба | 3-5 м | 25 руб/м | 3 750 руб |
| Автоматы/УЗО | — | 600 руб/шт | 6 000 руб |
| Подрозетники | 0.2 шт | 100 руб/шт | 1 000 руб |
| Распред. коробки | 0.1 шт | 150 руб/шт | 750 руб |
Инструментарий для электромонтажа
Качественный инструмент ускоряет процесс и исключает повреждение изоляции. В некоторых случаях целесообразно рассмотреть аренду дорогостоящего спецтехники.
- Перфоратор для сверления отверстий;
- Стриппер для зачистки жил;
- Мультиметр для проверки цепей;
- Набор диэлектрических отверток;
- Строительный уровень;
- Алюминиевая лестница-стремянка;
- Клещи для обжима контактов.
| Инструмент | Назначение | Обязательно/Желательно | Ориентировочная цена |
|---|---|---|---|
| Мультиметр | Тестирование напряжения | Обязательно | 2 500 руб |
| Стриппер | Снятие изоляции | Желательно | 1 200 руб |
| Перфоратор | Проходные отверстия | Обязательно | 7 000 руб |
| Уровень | Разметка розеток | Обязательно | 800 руб |
| Набор отверток | Монтаж щитка и розеток | Обязательно | 1 500 руб |
Подготовка помещения к работам
Сначала выполняется полная очистка стен от строительного мусора и пыли. Полы застилаются защитной пленкой или картоном, чтобы избежать повреждений при перемещении инструментов. На этом этапе происходит детальное планирование точек размещения розеток и выключателей с учетом расстановки мебели и бытовой техники.
Работа с поверхностями и разметка
Разметка трасс прокладки кабеля осуществляется с помощью мела или карандаша. Особое внимание уделяется проверке влажности древесины, так как слишком сырое дерево может привести к коррозии металлических элементов крепления. Место под устройство электрощита в срубе выбирается в сухом, доступном помещении, обычно в прихожей или техническом узле.
Пошаговая инструкция по монтажу
Соблюдение последовательности действий исключает необходимость переделок. Из личного опыта: составление детальной схемы с указанием каждой линии позволило мне сократить расход кабеля на 15% и избежать путаницы при маркировке проводов в щитке.
- Составление детальной схемы разводки (4-6 часов).

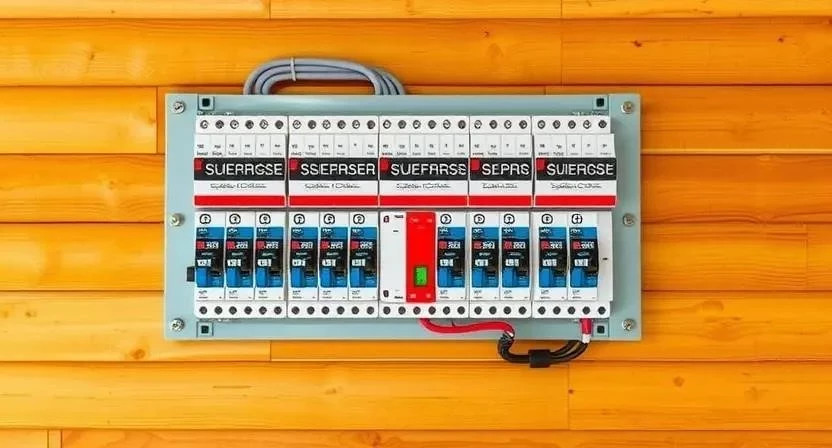

- Монтаж главного распределительного щита (8 часов).
- Прокладка магистральных линий питания от щита к комнатам (16 часов).
- Установка распределительных коробок в узловых точках (8 часов).
- Монтаж кабеля в негорючей гофре с креплением клипсами (20 часов).

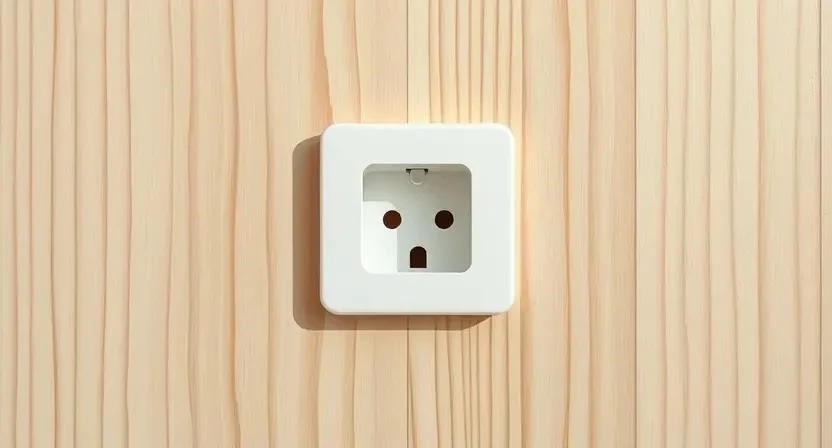

- Установка подрозетников и выключателей (12 часов).
- Подключение осветительных приборов и люстр (10 часов).
- Организация системы заземления с забивкой контура (6 часов).
- Тестирование всех линий под нагрузкой с помощью мультиметра (4 часа).
- Финальная проверка целостности изоляции (4 часа).
| Этап работы | Время выполнения | Особенности |
|---|---|---|
| Разметка и схема | 6 часов | Учет всех электроприборов |
| Монтаж гофры | 20 часов | Соблюдение радиуса изгиба |
| Установка щитка | 8 часов | Правильный подбор автоматов |
| Заземление | 6 часов | Проверка сопротивления |
| Тестирование | 4 часа | Проверка УЗО на срабатывание |
Технические нюансы и специфика дерева
Дерево подвержено естественной усадке, поэтому при монтаже кабеля нельзя натягивать его слишком сильно. Необходимо оставлять температурные зазоры и делать петли запаса в распределительных коробках. Из личного опыта: в одном из проектов игнорирование усадки бруса привело к тому, что через год кабель в одной из комнат натянулся, что создало риск повреждения изоляции в месте входа в подрозетник.
Типичные ошибки при установке
Новички часто допускают критические промахи, которые ставят под угрозу безопасность дома. Из личного опыта: однажды я столкнулся с ситуацией, когда отсутствие УЗО в сети привело к выходу из строя дорогого насоса при небольшом скачке напряжения; установка этого модуля решила проблему.
- Использование алюминиевого провода вместо медного.
- Отсутствие УЗО на влажных участках (ванная, кухня).
- Слишком глубокое штробление, ослабляющее несущую способность бруса.
- Игнорирование требуемого сечения кабеля для мощных приборов.
- Монтаж проводки без использования защитной гофры.
Расчет стоимости электромонтажа
| Статья расходов | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Материалы | 35 000 руб | 35 000 руб | 0 руб |
| Работа | 0 руб | 25 000 руб | 25 000 руб |
| Расходники | 3 000 руб | 3 000 руб | 0 руб |
| 38 000 руб | 63 000 руб | 25 000 руб |
Эксплуатация и уход за сетью
Регулярная проверка затяжки винтовых контактов в щитке и розетках предотвращает их окисление и нагрев. Контроль нагрузки на сеть позволяет избежать перегрузок, которые ведут к срабатыванию автоматов. Срок службы современной изоляции ВВГнг-LS составляет около 30 лет, но в деревянных домах рекомендуется проводить ревизию каждые 5-7 лет.
Альтернативные способы прокладки

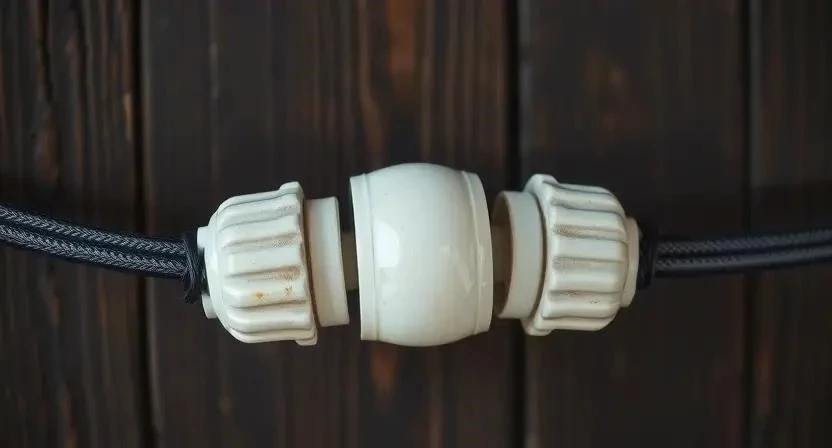

Открытая ретро-проводка на керамических изоляторах является отличным эстетическим решением для сруба, подчеркивая его стиль. Также возможен монтаж в специальных пластиковых кабельных каналах, которые легко монтируются и обеспечивают дополнительную защиту кабеля, хотя и выглядят менее привлекательно, чем ретро-вариант.
Ответы на часто задаваемые вопросы
Какое сечение провода выбрать? Для освещения обычно используют 1.5 мм², для розеток — 2.5 мм², а для мощных электроплит или котлов — 4 или 6 мм².
Можно ли использовать скрытую проводку в дереве? Скрытая проводка возможна, но она должна быть выполнена строго в негорючей гофре и с соблюдением всех норм ПУЭ, чтобы исключить прямой контакт кабеля с деревом.
Как защитить кабель от грызунов? Наиболее эффективным способом является использование металлоруба или прокладка кабеля в стальных трубах в местах возможного проникновения грызунов в дом.
