Установка дымохода своими руками

Основные параметры и характеристики дымохода

Толщина стенок . Если кирпич имеет стандартные размеры, то будет достаточно труб из керамики, стенки у которых 8-миллиметровой толщины. У дымовых труб, выполненных из стали-нержавейки, их толщина должна составлять 1 миллиметр. Часто для дымоходов печей-буржуек используют «черные» трубы, производимые из 2- миллиметровой жаростойкой стали.

Высота канала

. Тяга дымохода, а значит его функциональность, напрямую зависит от высоты трубы. Чем больше этот параметр, тем сильнее работоспособность камина. Специалисты определили, что высота дымохода не может быть менее 5-метровой отметки, иначе возникают трудности при розжиге камина, а при горении дров возможно задымление или создание обратной тяги. При этом, при очень большой высоте канала топливо сгорает слишком быстро, что снижает теплоотдачу камина.

Данный параметр следует определять в процессе проектирования, учитывая:

• размеры топливника;
• площадь поперечного сечения;
• мощность топки;
• высоту и расположение оголовка трубы относительно конька крыши.

Форма сечения. От нее зависит тяга в дымоходе. Считается, что лучшие динамические показатели имеют круглые трубы. На стенах прямоугольных и квадратных дымоходов сажи собирается меньше.

Внутренняя поверхность канала

. Она должна быть без трещин, неровностей и по возможности без шероховатостей, по причине этих дефектов в дымоходе снижается тяга.

Расположение канала. Дымовые трубы бывают:

• насадными, их монтируют над камином, они являются его продолжением;
• коренными или отдельно стоящими – канал дымохода находится сбоку от камина, как на фото, его устанавливают вертикально, для чего требуется отдельный фундамент;
• стенными — канал располагается в стене здания.

По отношению к зданию трубы дымохода могут иметь наружное или внутреннее расположение.Обеспечение тяги

. Основное назначение, которое имеет дымоход для камина – это обеспечение эффективного вывода продуктов сгорания из топочной камеры. Для чего необходима тяга. Если она отсутствует, камином нельзя пользоваться. В зависимости от режима эксплуатации конструкции воздушные потоки и дымовые газы создают определенное направление, давление и интенсивность перемещения.

Если камин не работает, в дымоходе образуется естественная тяга. В случае обратной тяги газы и воздух направляются в помещение, а не выводятся наружу. Когда она недостаточна, камин сильно дымит (прочитайте: «От чего и почему дымит печь – выясняем причины, ищем решения, что делать»). При сильной тяге требуется больше дров, в то время как теплоотдача конструкции уменьшается, поскольку тепло покидает дом через трубу.

Высота оголовка над крышей. Существуют определенные строительные нормы, согласно которым оголовок должен возвышаться:

• над плоской крышей на расстоянии не меньше 50 сантиметров;
• при расположении трубы не дальше 1,5 метра от конька – не менее 50 сантиметров над ним;
• когда труба находится на расстоянии 1,5-3 метра от конька – не ниже его;
• если труба расположена на расстоянии больше 3-х метров от конька – выше линии, проведенной под углом в 10 градусов вниз к горизонту от конька.

Окончание дымохода . Спорный момент для специалистов и владельцев домов. Если канал сквозной, в него беспрепятственно попадают дождь и снег, хотя облегчается выход газов. Атмосферные осадки не смогут проникать в трубу, но тяга снижается и усиленно образуется конденсат. Флюгер, дефлектор и дымосос для камина на оголовке дымохода только реанимируют недостатки каминной конструкции. Можно сделать дымосос своими руками, что позволит сэкономить средства.

Наружная отделка

. Для облицовки дымохода используют материалы, устойчивые к атмосферным осадкам и другим природным явлениям. В холодное время года они должны выдерживать постоянное замораживание-оттаивание.

Термоизоляция

. Она необходима для снижения образования конденсата в канале дымохода и недопущения возникновения пожара, если поблизости расположены легко возгораемые объекты. Когда теплоизоляция дымохода выполнена в соответствии с требованиями, в конструкции будет обеспечена необходимая тяга, и дымовые газы не будут остывать преждевременно, благодаря чему не появляется конденсат.

Срок эксплуатации

Данный показатель зависит от того, насколько профессионально выполнена установка каминов и дымоходов и от условий их работы, включая своевременное техническое обслуживание

Немаловажное значение имеет вид используемого топлива и качество материалов, из которых изготовлены основные части конструкции. В действительности заявленная производителями долговечность их продукции сильно отличается (про

В действительности заявленная производителями долговечность их продукции сильно отличается (про

Порядок и нюансы монтажа «сэндвичей»

Монтаж вентиляции из «сэндвичей» позволяет без особых сложностей организовать теплоизоляционную защиту участков вентиляционного трубопровода, проходящих по неутепленным участкам, а также в непосредственной близости от перекрытий.

Монтажная инструкция по сборке вентиляции

Прежде всего, перед началом работ, необходимо выполнить все расчеты, учитывая при этом особенности конструкции здания.

После проведения расчетов приобретается необходимое количество составных элементов и уже после того как они будут доставлены, можно приступать к сборке.

К каждому комплекту труб прилагается инструкция, используя которую можно правильно смонтировать вентиляционную систему.

Для правильного монтажа сэндвич трубы для обустройства вытяжки достаточно иметь минимальные строительные навыки. Поскольку изделие имеет конструкцию типа «папа-мама», стыки свободно соединяются между собой.

Для обеспечения герметизации на стыках используются уплотнительные прокладки, которые могут выдерживать высокие температуры (до 300 °С).

При проведении системы вентиляции через стены стоит учитывать следующие требования, которые прописаны в СНиП 41-01-2003:

• трубы не должны проникать через несущие конструкции, нахождение от них должно составлять не менее 1 метра;
• в кирпичных стенах требования к зазорам для обеспечения температурного расширения – 1 см. Зазор должен быть заполнен базальтовой ватой;
• прохождение через стену рекомендовано монтировать специальным узлом прохода.

Требование к проходу трубы через перекрытие схожи с теми, что предъявляются при прохождении через стены. К ним можно добавить – изолирование базальтовым утеплителем.

При организации прохода сэндвич трубы через крышу обязательно соблюдать следующие рекомендации:

• предусмотреть специальное крепление оголовка трубы к кровле крыши;
• организовать герметизацию узла прохода термостойкой резиной;
• обязательно использовать дефлектор для увеличения силы тяги.

Монтировать прохождение трубы через крышу необходимо с обязательным использованием заводского узла прохода. Иначе не будут обеспечиваться в полной мере свойства вытяжки при эвакуации воздуха из помещений.

Правила и полезные рекомендации

Основные правила при монтаже вентиляции из «сэндвичей» практически не отличаются от сборки вентсистемы из других видов труб:

1. Для сохранности от разрушения, вызываемого разностью температур, необходимо по большей части располагать вентиляционные трубы внутри здания. Вывод трубы может быть осуществлен как на крыше здания, так и через стену. В первом случае такая организация вывода позволяет более эффективно устранять возможные запахи.
2. Запрещено проводить вентиляционные трубы в непосредственной близости от оборудования, выделяющего обильные тепловые потоки. Внешнее нагревание сэндвич труб системы вентиляции нарушит внутреннюю тягу, мешая продвижению воздушных масс.
3. Построение конструкции вентиляции должно начинаться снизу, постепенно сдвигаясь вверх, таким образом, чтобы каждый следующий элемент системы входил в предыдущий.

Обязательно оборудовать вентканал дефлектором – это специальное устройство, которое позволяет усилить тягу потока выходящего воздуха, обеспечивая тем самым более мощную проходимость воздушных масс. Так же он оградит от попадания внутрь вентиляции мусора и осадков.

Возможно насаждение защитного конуса, который так же будет препятствовать попаданию внутрь системы осадков.

Помимо вышеуказанного, при выполнении монтажа сэндвич вентиляции нужно:

• использовать комплектующие, соответствующие заводским стандартам, поскольку сэндвич трубы, сделанные своими руками, не будут иметь такие же теплотехнические характеристики;
• исключить установку «самодельных» переходников или тройников при сборке системы вентиляции;
• для придания большей прочности соединениям необходимо устанавливать стягивающие хомуты на стыке для каждой из соединенных труб;
• чаще всего сэндвич трубу монтируют на участке, проходящем на чердаке или в других неотапливаемых помещениях;
• запрещено герметизировать стыки при помощи герметика, так как это может привести к утончению и дальнейшему разрушению самой прокладки.

Этот комплекс мер в совокупности с четким исполнением инструкции позволит не только правильно, но и надежно собрать вентиляционную систему из сэндвич труб.

Правильный монтаж и соблюдение вышеуказанных условий позволяет использовать сэндвич трубу не менее установленного производителем срока эксплуатации.

Рекомендации по эксплуатации

Для того чтобы дымовая труба работала долго, очень важно точно выполнять правила по эксплуатации ,систематически осуществлять профилактические осмотры, вовремя проводить ремонтно-восстановительные работы. Безопасная эксплуатация дымовых систем возможна при выполнении некоторых правил:

Безопасная эксплуатация дымовых систем возможна при выполнении некоторых правил:

1. Дымоход должен быть смонтирован согласно, действующих правил и требований завода-изготовителя котельного оборудования.
2. После завершения монтажа проверяют дымовыводящуюсистему на работоспособность, с контролем всех стыков на плотность и проверки тяги.
3. Используют сухое топливо для работы котлоагрегата.
4. Постоянно контролируют работу дымохода, поскольку неисправность системы может вызвать возгорание сажи.
5. Не разрешается допускать сильные перепады температурного режима, и равным образом превышать предельные параметры работы отопительного агрегата.
6. Требуется быстро устранять все обнаруженные сбои в работе котельного оборудования и дымовентиляционной системы.
7. Систематически выполнять очистку дымовой трубы и каналов от накопившейся сажи, которая ухудшает тягу и также может стать источником возгорания.

Систематическая очистка дымовой трубы

Главная функция системы дымоотвода — подача воздуха в топку и отвод дымовых газов, полученных в процессе сжигания топлива. Если газоход не создает оптимальную тягу, ядовитый угарный газ сможет проникнуть в комнату и отравить проживающих, что зачастую приводит к смерти пострадавших. Кроме того установка дымохода обязана проводиться с выполнением всех норм пожарной безопасности.

Лучшие модели дымоходов

Комплект Феррум 115 мм, 0,8 мм

Комплект Феррум 115 мм, 0,8 мм

Дымоход предназначен для установки на всех видах каминов. Имеет прямое подключение и оптимальных входной диаметр. Сварочные швы конструкции обладают герметичностью и не пропускают в дымовой канал конденсат. Дымоход имеет наружную оболочку, выполненную из оцинкованной стали. Между ней и стенками основной конструкции проложена минеральная вата, которая защищает кровлю от возгорания.

Достоинства:

• все швы изделия выполнены лазерной сваркой;
• в комплект входит всё необходимое для монтажа конструкции;
• повышенная пожарная безопасность;
• есть оголовок, защищающий дымоход от попадания в него осадков и листвы.

Недостатки:

• небольшая толщина стенок конструкции;
• высокая стоимость.

Комплект Дымок 115 мм, 0,5 мм

Комплект Дымок 115 мм, 0,5 мм

Бюджетный вариант. Внутренние трубы конструкции имеют обмотку базальтовой ватой Rocwool, устойчивы к деформации. Наружная оболочка выполнена из оцинкованной стали. Сварные швы выполнены по технологии TIG.

Достоинства:

• доступная стоимость;
• есть оголовок и переходник с одноконтурной на двухконтурную конструкцию;
• высокое качество использующейся в производстве изделия стали марки AISI.

Недостатки:

• в комплект не входит изоляционный материал для стыков конструкции с кровлей;
• есть только одно крепление к вертикальным сооружениям;
• не рекомендуется для установки на печи и камины, работающих на дровах.

Комплект Феррум 200, 0,8 мм

Комплект Феррум 200, 0,8 мм

Большой пропускной диаметр труб позволяет их устанавливать не только в частных домах, но и в офисных зданиях. Дымоход изготовлен из нержавеющей стали. Конструкция имеет высокую степень прочности.

Среди других достоинств:

• герметичные швы;
• хорошая изоляция;
• простота монтажа;
• высокий вынос;
• есть оголовки на внутреннюю и наружную трубы.

Главный недостаток:

высокая стоимость.

Феникс 120 мм, 0,1 мм

Феникс 120 мм, 0,1 мм

Дымоходы этого вида отлично походят для печей для бани. Подключаются они к задней стенке тепловых агрегатов. В дымоходах хорошая тяга. Она позволяет растопить печь до максимально возможной температуры. Верхняя часть конструкции имеет сужение и оголовок.

Достоинства:

• хорошая изоляция;
• высокие эксплуатационные характеристики;
• наличие подставки для бокового отвода;
• прочные стыковые соединения.

Главный недостаток:

высокая стоимость.

Комплект Вулкан 120 мм, 0,5 мм

Комплект Вулкан 120 мм, 0,5 мм

Конструкция выполнена из нержавеющей стали. Устанавливается она вертикально через отверстие в крыше. У дымоходов этого типа презентабельный вид. Они идеально подходят для загородных домов.

Достоинства:

• наличие утеплённого зонта и сборника конденсата;
• могут устанавливаться на медное печное оборудование;
• надёжность и прочность.

Главный недостаток:

высокая стоимость.

СНиП

Устройство дымоходов регламентируется рядом нормативных документов, требования которых обязательны для исполнения. В их числе строительные нормы и правила. Они определяют порядок установки системы дымоудаления и её эксплуатации.

Требования к монтажу дымоходов изложены в ДБН В.2,5-20-2001 и СНиП 2.04.05-91. Правила эксплуатации и требования пожарной безопасности к дымоходам определены СНиП 41-01-2003. Основное правило устройства каналов отведения дыма: одна печь – один дымоход. Он должен обеспечивать достаточную для вывода всего объёма дымовых газов тягу.

Диаметр дымохода не должен быть меньше размера сечения выходного патрубка печного агрегата или камина. Категорически запрещается устанавливать металлические дымоходы с толщиною стенок менее 0,5 мм. Такие изделия должны обладать повышенной термической и антикоррозийной устойчивостью. Дымовые каналы не должны иметь более трёх поворотов.

Чистка дымохода

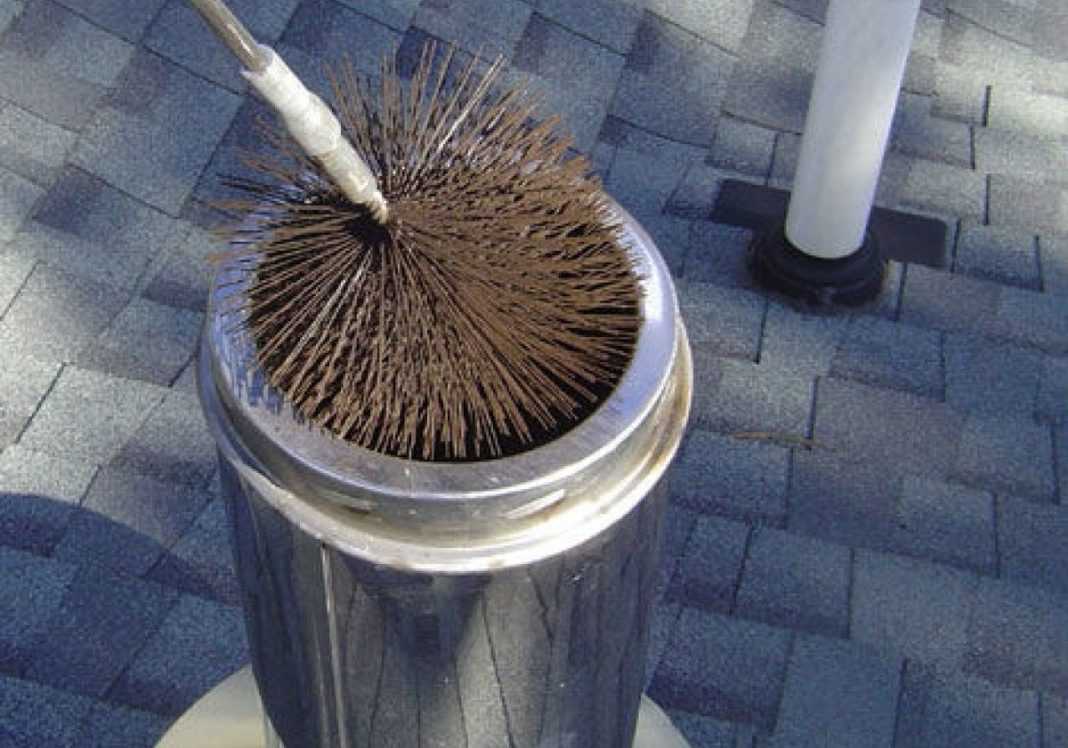

Слой сажи, оседающий внутри дымохода, не только уменьшает его сечение, но и увеличивает вероятность пожара, поскольку может воспламеняться. Иногда его даже специально выжигают, но такой способ очистки является очень опасным. Более правильно удалять сажу сочетанием двух методов:

1. Механический подразумевает использование щёток и скребков на длинных наращиваемых держателях, а также гири на прочном шнуре, которую пропускают в дымоход сверху.
2. Химический: в топке вместе с обычным топливом сжигается особое средство, например, «Полено-трубочист» (продаётся в хозяйственных магазинах). В его состав входит много веществ — угольный воск, сульфат аммония, хлорид цинка и др. Выделяющийся при горении этого средства газ образует на стенках дымохода покрытие, которое не позволяет саже впоследствии к ним прилипать.

Второй способ применяется как профилактический.

«Полено-трубочист» очистит дымоход за две недели

Что это такое и для чего он нужен

Дымоход — система труб, соединительных фитингов, креплений и элементов защиты конструкции.

В любом отопительном контуре с печью или котлом в виде обогревателя, в том числе работающем на газу, эта система выполняет 2 основные функции:

1. Вывод продуктов горения в атмосферу.
2. Обеспечение поступления свежего воздуха для полного сгорания топлива.

Если дымоход плохо справляется хотя бы с одной из поставленных задач- в организм человека неминуемо попадет тот самый опасный угарный газ.

При правильном устройстве, дымоотвод облегчает эксплуатацию котла, увеличивает его КПД, обеспечивает комфортный микроклимат в помещении и безопасность для жильцов дома.

Область применения

Одноконтурные системы, в отличие от двухконтурных, которые устанавливаются как внутри, так и извне помещения, не предназначены для наружного устройства. Их разрешено применять исключительно внутри домов или построек, которые оборудованы надежным отоплением. Из-за отсутствия теплоизоляции тонкостенная сталь трубы очень скоро охлаждается, что снижает тягу и теплопроизводительность котельной установки и выходу угарных газов в помещение.

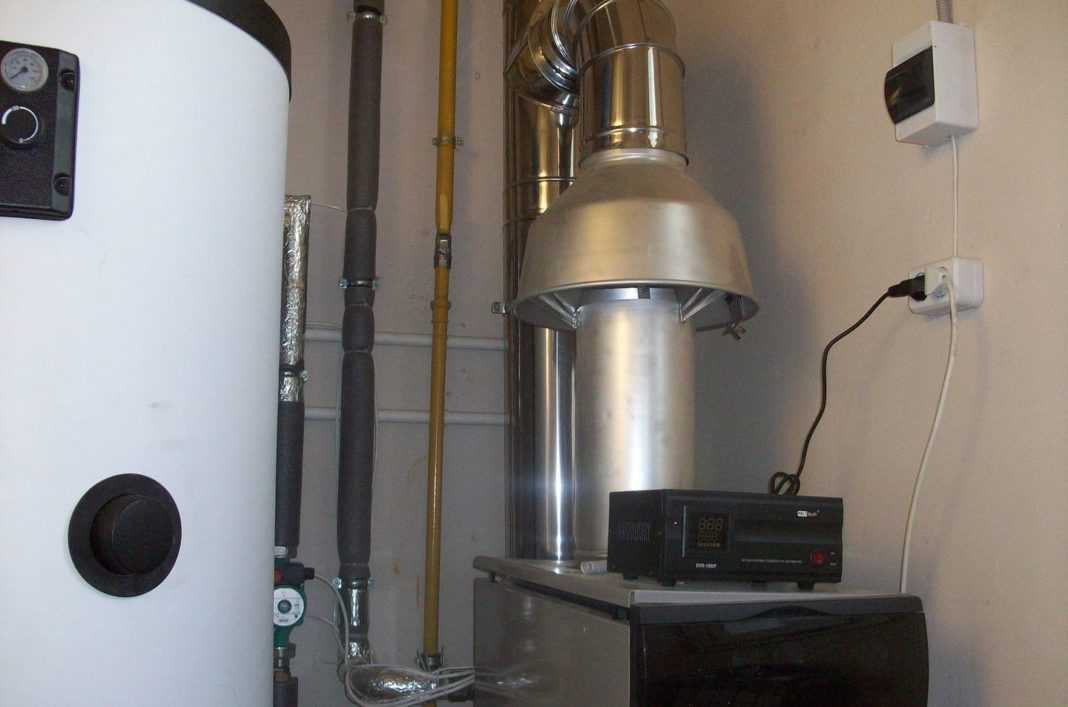

Одноконтурный дымоход можно применять исключительно внутри домов

Одноконтурные трубы допустимо использовать для каминов и печей, и для отвода газов от котлоагрегатов, функционирующих на различных видах топлива. Кроме того, неутепленные трубы из некорродирующего металла позволительно использовать для обустройства вентиляционных устройств.

Технология прокладывания вентканалов

Когда есть план обустройства системы вентиляции в доме, его остается воплотить в жизнь. Для этого приобретаются все составные будущей системы, указанные в составленной ранее схеме. Для каждого дома будут свои особенности.

Для естественного притока воздуха внутрь дома следует поставить окна с микропроветриванием или настенные клапаны

При устройстве системы естественного типа сначала выкладываются в стене вентшахты – отдельно для кухни, топочной/котельной, санузла или помещений ванны и туалета. Затем устанавливаются декоративные решетки. Чтобы эти каналы выполняли свою роль, нужно не забыть про допустимую высоту над уровнем крыши.

Как вариант, можно поставить потолочные решетки в комнатах, если на чердаке оборудовано окно для свободной циркуляции воздуха

Если требуется обустроить механический или смешанный тип вентиляции в доме, то нужно сделать разводку вентиляционных труб. Для этого используется чердачное пространство. Когда такой возможности нет, то вентканалы устраиваются под потолком дома. Затем их предстоит замаскировать любым удобным способом.

Приточные и вытяжные отверстия в вентиляционных трубах оформляются воздухораспределителями. Приемное и выбросное оборудование при необходимости можно снабдить системой электроподогрева. При необходимости следует установить обратные клапаны, тщательно обработав стыки герметиком.

Вентиляционные трубы крепятся хомутами или другими креплениями, предусмотренными для этих целей. Все стыки надежно герметизируются. В дальнейшем это станет залогом отличной работы всей системы.

Трубы можно использовать прямоугольного или круглого сечения. Диаметр вентиляционных труб подбирается согласно расчетам

Вентиляторы монтируются согласно инструкции, прилагаемой к ним. Если предполагается установка сложных систем, то оборудование устанавливается так, как рекомендует производитель. В противном случае можно лишиться гарантийного обслуживания.

Необходимые комплектующие

В стандартный перечень входят:

1. Адаптер котла. Начальная секция трубы. Отвечает на необходимый разворот при установке. Подойдет при сборке по направлению конденсата.
2. Стартовый сэндвич. С его помощью выполняется переход с одностенной на сэндвичную (двустенную) конструкцию.
3. Шиберы поворотные. Задвижка или заслонка с несколькими отверстиями. Шибером перекрывают поток угарных газов.
4. Хомуты обжимные. Крепежные детали, под растяжку, изготовлены из стали. Фиксируют дымоходную систему в неподвижном состоянии, не дают соприкасаться с печью.
5. ППУ (потолочно-проходной узел) с минеритом. Используется в случаях, когда труба будет проходить через потолок, крышу. В состав входит изоляционный пожаробезопасный материал, за которым идет прослойка воздуха и место под крепеж слоя теплоизоляции.
6. Тройники под 45, 90 градусов. Изменяют направление выхода дымовых газов.
7. Колпак или оголовок. Выполняет функцию зонта, защищая внутреннюю полость дымохода от попадания осадков.
8. Секции сэндвичные. Прямые, 3-4 штуки. Длина от 25 до 100 см.
9. Кронштейны, саморезы. Ими будут соединяться детали конструкции.
10. Колена под 90, 45 градусов. Позволят крепить дымоход под нужным углом.
11. Торцевые заглушки.
12. Различные переходники, конденсатосборники.
13. Опорная площадка. Равномерно распределяет нагрузку.
14. Окошко для чистки дымохода.

Перечень элементов неполный, поскольку у каждой системы отопления свои особенности. Встречаются варианты прямых дымовых каналов с отводом конденсата, подставками.

Этапы работы

Выбрав, чем можно покрасить трубу, не стоит сразу наносить краску. Нужно провести подготовительные работы и подобрать необходимые материалы. Могут понадобиться:

• кисть (если размер трубы большой, то можно использовать валик);
• металлическая жесткая щетка;
• ацетон или другой обезжириватель;
• грунтовка;
• подобранный лакокрасочный состав.

Дальнейшие работы будут различаться в зависимости от того, из чего сделан дымоход. Дымовые трубы делают из:

• металла;
• кирпича;
• керамики;
• железобетона.

Перед началом работы рекомендуется, если это возможно, прекратить подачу газа в дымоход и дать трубе остыть до температуры окружающего воздуха. Это не только снизит травматизм (риск обжечься о горячую поверхность) и токсичность лакокрасочного состава, но и позволит красителю при застывании образовывать более прочную пленку.

Металлические поверхности

Трубы изготавливаются в основном из нержавеющей стали и в последнее время стали наиболее популярными в частных домах. Их устанавливают не только на газовые котлы и колонки, но и монтируют на сложенные из кирпича печи. Дымоходы из нержавейки прочные и удобные. Их основное преимущество – легкость монтажа. Но перед тем как красить нержавейу, поверхность необходимо подготовить. Для этого делают следующее:

• очищают металл от следов старого покрытия, пыли и других загрязнений с помощью металлической щетки;
• тщательно моют и просушивают;
• обрабатывают обезжиривателем;
• наносят антикоррозийную смесь (если грунт имеет в своем составе антикоррозийные добавки, то этот этап можно не выполнять);
• после высыхания дымоход покрывается 2-3 слоями грунтовки.

Когда грунт высохнет, можно начинать красить. Окрашивание проводится по периметру и начинается сверху.

Антикоррозионная защита имеет большое значение для эксплуатационного срока дымовой трубы. При высокой рабочей температуре и агрессивной среде защитный лакокрасочный слой должен быть устойчивым к этим вредным факторам. Поэтому окрашивание дымовых труб – это необходимость.

Кирпичные дымоходы

Сейчас кирпич менее популярен, но еще недавно дымоходы складывали в основном из него. Но как покрасить кирпич? Прежде всего, конструкцию необходимо подготовить:

• подтянуть ослабевшие болты на соединительных хомутах;
• удалить старую краску или известку;
• вымыть от сажи, копоти и грязи;
• восстановить поврежденный слой штукатурки (не обязательно ее менять полностью, достаточно наложить смесь на поврежденные участки и дождаться высыхания);
• нанести грунтовку минимум в 2 слоя (допускается больше).

После того, как грунт просохнет, можно красить. Краску на кирпич рекомендуется наносить в 2 слоя для обеспечения большей прочности и насыщенности цвета.

Керамические трубы

Это строительная новинка, состоящая из керамической трубы, слоя изоляции и отделки из пенобетона или металла. Считается самой теплосберегающей.

Способ окраски зависит от того, чем покрыт изоляционный слой:

• пенобетон обрабатывается по той же технологии, что и кирпич;
• металл окрашивается в соответствии с описанными выше правилами окраски металлической основы.

При выборе красителей для керамических труб термостойкость не играет большой роли, ведь слой изоляции снижает нагрев наружной поверхности.

Железобетон

В частных домах железобетонные конструкции встречаются крайне редко, скорей всего, это будет проходящий по участку промышленный трубопровод, доставляющий в дом газ или воду. Подбирать для него цвет придется не по своему вкусу, а в соответствии с требованиями маркировочной окраски.

Процесс защиты и отделки проводится точно так же, как при обработке и нанесении лакокрасочных средств на металлический дымоход. Главное – не забывать про антикоррозийную обработку и обезжиривание, ведь от сохранности трубопровода зависит бесперебойность поставляемых коммунальных услуг.

Если краска подобрана в соответствии со всеми требованиями и соблюдены все этапы обработки, то после высыхания состава получится прочная нетоксичная пленка, которая будет защищать конструкцию 5-15 лет. Срок защиты зависит от атмосферных влияний, внутренней температуры дымохода и от качества приобретенного лакокрасочного средства.
