Кирпичные печи для дома с варочной плитой: чертежи с порядовками

Основание — монолитный бетонный фундамент

Под печь лучше сделать отдельный фундамент. Она может устанавливаться и на перекрытие в случае его достаточной несущей способности, которое проверено расчетом.

В помещениях, где круглый год положительная температура, на глубину заложения фундамента влияет прочность грунта, глубина грунтовых вод. При благоприятных условиях минимальное расстояние между низом фундамента и планировочной отметкой у наружной стороны стены должно быть 0,5 м.

Если здание имеет перерывы в отоплении зимой и в пределах 2-х метров под печкой находятся грунты с водой: супеси, пылеватые и мелкие пески, суглинки, глины, глубину фундамента принимают больше расчетной глубины замерзания грунта. Для песков она составляет 1,8 м, для суглинков, глин — 1,6 м в средней полосе России.

1 — песчано-гравийная подушка 150–200 мм; 2 — бетонный фундамент; 3 — гидроизоляция 2 слоя рубероида; 4 — кирпичная кладка печи

Если бетонная смесь готовится самостоятельно, то потребуется на 1 м3 бетона:

Цемент М400 — 325 кг.
Песок средней крупности — 1300 кг.
Щебень или гравий — 1300 кг.
Вода — 205 л.

Важно! Ко всем ингредиентам предъявляются требования, соответствующие нормам СНиП и ГОСТ. Для бетонирования потребуется следующий инструмент:

Для бетонирования потребуется следующий инструмент:

Лопата для укладки смеси.
Мастерок для более мелких работ.
Трамбовки самодельные или вибратор для уплотнения свежего бетона.
Бетономешалка, либо емкость для приготовления бетонной смеси.
Гладилка для выравнивания уложенного бетона.

В плотных неосыпающихся грунтах для укладки бетона можно не устанавливать опалубку. Яма роется по размерам фундамента. Он в плане превышает размер печи на 10 см по всему периметру. На грунтовое утрамбованное основание укладывается гравийная (щебеночная), песчано-гравийная либо песчаная утрамбованная подушка толщиной 15–20 см.

В осыпающихся грунтах необходима опалубка. Если печь устанавливается недалеко от стены, под который заложен сплошной ленточный фундамент, то бетонное основание печи должно отстоять от него на 5–10 см. Паз между ними заполняется утрамбованным песком. Лучше оба фундамента закладывать вместе, чтобы не ослабить конструкцию стены.

Для обеспечения прочности всего фундамента печи лучше смесь укладывать за один раз. Процесс укладки бетона проводится слоями с обязательным уплотнением трамбовками или глубинным вибратором.

Распалубку можно делать, если не будет опасности разрушения не набравшего достаточную прочность бетона. При температуре выше +5 °С это возможно спустя 1–2 недели.

С момента укладки свежего бетона ему нужно обеспечить нормальный режим твердения. Его утепляют при температуре ниже +5 °С и поливают, когда жарко и ветрено, минимум 3 раза в сутки.

Бетонирование фундамента заканчивается на отметке ниже отметки чистого пола на 15 см. Далее на поверхность основания печи укладывается 2 слоя гидроизоляции (рубероид).

Как сложить самую простую печь из кирпича?

Для начала нужно решить, что вы хотите получить от будущей печки. Если вам нужно только отапливать комнаты, а для приготовления еды вы пользуетесь баллонным газом или электричеством, то выбирайте вариант без плиты и духовки. Тот, кто любит мягкое целебное тепло, выбирает вариант с лежанкой.

Для регулярной тепловой обработки большого количества продуктов и кормов для домашних животных простейшая печь с варочной поверхностью будет в самый раз.

Мы рассмотрим три примера печей с пошаговым руководством по их кладке:

Простую прямоточную;
С варочной плитой;
Отопительную.

Скажем сразу, что от простой конструкции, лишенной газовых оборотов, ждать высокой теплоотдачи нельзя. По этой причине такие печи ставят в гаражах и других небольших помещениях площадью не более 16 м2.

Мы рассмотрим этот вариант для того, чтобы новички получили первый несложный урок практической кладки.

Прямоточная отопительная конструкция рассчитана на обогрев небольшой комнаты

Под такую печку не нужен мощный фундамент. Отсыпав крупную щебенку слоем в 15-20 см, залив ее цементным раствором и выровняв поверхность по уровню, через пару дней можно приступать к кладке.

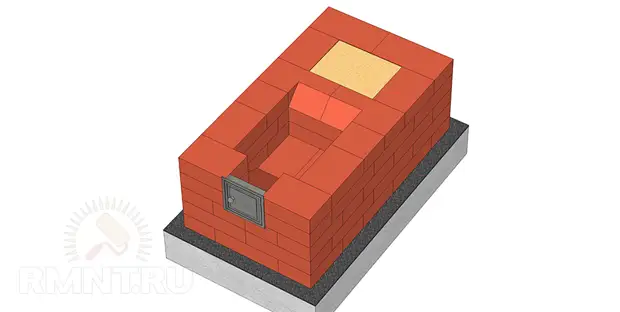

Размеры печи в плане: ширина 2 кирпича (51 см), глубина 2,5 кирпича (64 см). Поскольку поддувальной камеры в ней нет, то отверстия для поступления воздуха сверлят прямо в топочной дверке.

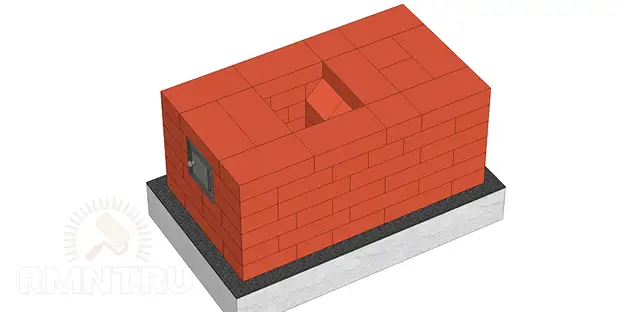

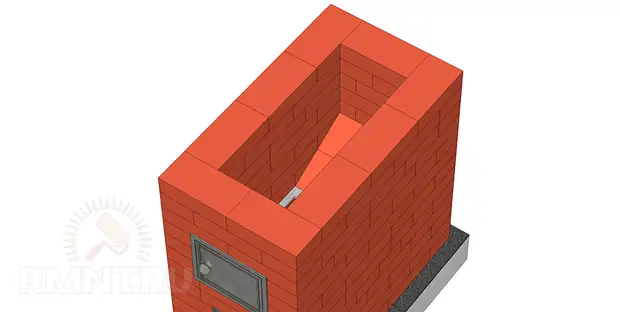

Шестой ряд перекрывает дверку топочной камеры. Вид сверху помогает лучше понять способ раскладки кирпича.

Порядовки у такой конструкции несложные. Главное условие во время работы – соблюдать перевязку швов так, чтобы верхний кирпич закрывал шов между двумя нижними.

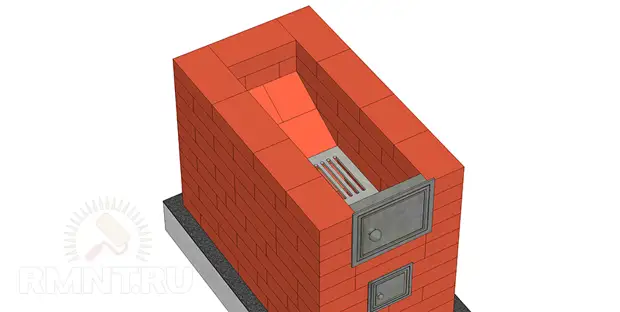

На восьмом ряду топливник зауживают, используя для этого половинки и «трехчетвертки» — ¾ от целого кирпича. Выход из топки таким образом получается сечением в 1 кирпич (125х250 мм).

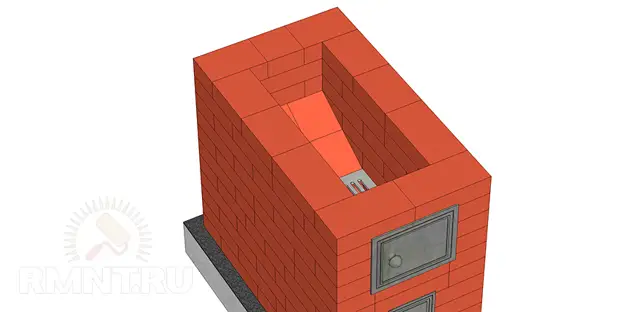

Следующий ряд (девятый) выкладывают так же как седьмой, используя целый кирпич.

После этого ярус кирпича ставят на ребро заподлицо с внутренней гранью нижнего ряда. Новый ярус кладут плашмя, используя два целых кирпича и четыре «трехчетвертки». Таким способом дымовой канал снова зауживают для того, чтобы задержать газы и поднять теплоотдачу.

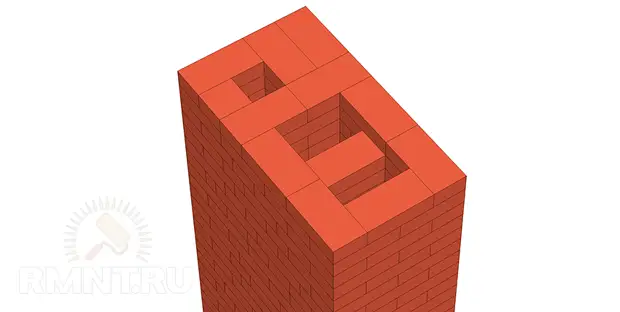

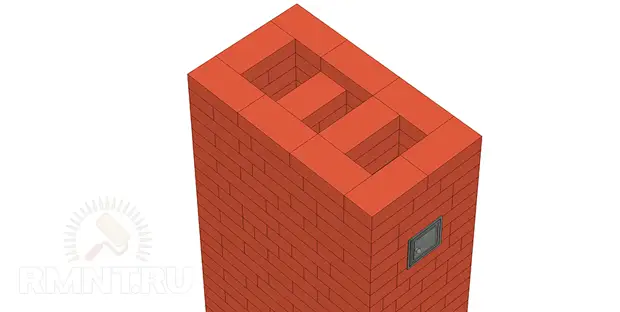

На следующем ярусе камни кладут на ребро. Посередине дымового канала ставят кирпич. Таким способом печь поднимают еще на пять рядов (один ярус на ребро и кирпич посередине, другой ярус плашмя).

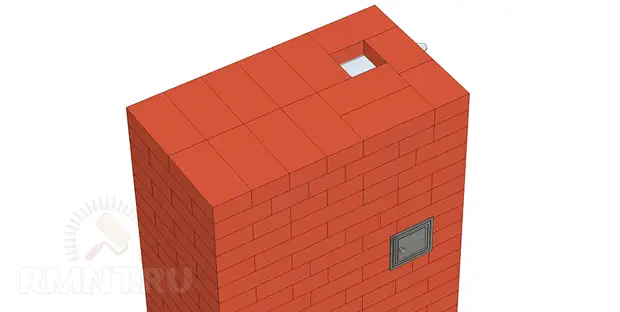

Остальные четыре яруса кладут плашмя. Последними двумя рядами кладки дымовой канал зауживают до размера 12х12 см (полкирпича). На этом уровне в печь ставят дымовую задвижку. Сверху в нее вставляют стальную трубу.

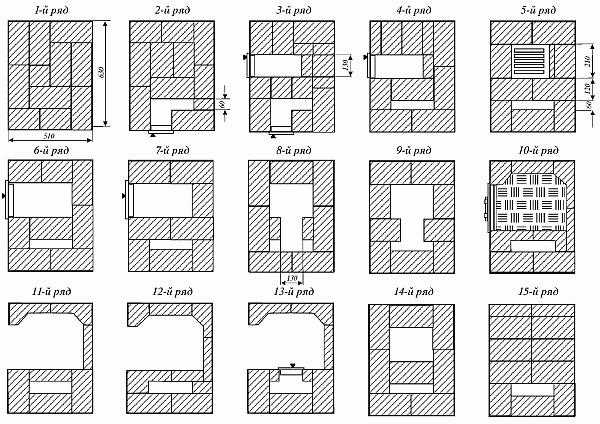

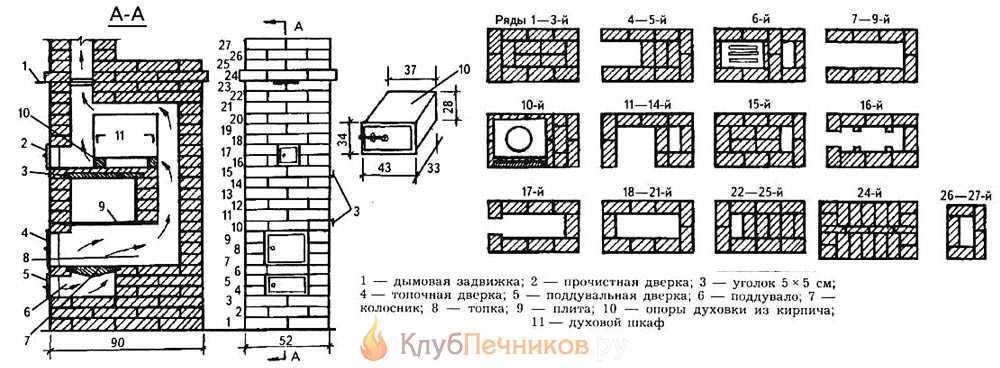

Порядовка

До чистого пола делается 2 ряда кирпича с перевязкой швов, и только потом начинается кладка первого ряда.

Первый ряд считается от отметки чистого пола. Два средних кирпича скашиваются в сторону зольника. Пространство между стенкой зольника и задней стенкой печи заполняется сухим песком с первого по третий ряд включительно.

Во втором ряду вставляется поддувальная дверка с зазором 3–5 мм, заполняемым асбестовым шнуром. Стальные лапки или проволока дверцы заделываются в кладку.

Третий ряд повторяет кладку второго, учитывая перевязку швов в 1/2 кирпича. Перевязка укороченного кирпича допускается меньше.

Четвертый ряд предполагает частичное перекрывание зольника. Под кирпич для перекрытия зольника укладывается стальная полоса 35х4 мм. В задней части печи песок закрывается кирпичом.

Пятый ряд. На открытую часть зольника укладывается колосниковая решетка прозорами вдоль топливника и зазором в 5 мм, который уплотняется песком, либо золой. Кирпичи здесь скашиваются согласно порядовке.

В шестом ряду укладывается топочная дверца с зазором, заделываемым асбестовым шнуром. Кирпичи задней стенки скашиваются.

С седьмого по двенадцатый ряд делается кладка топливника с перевязкой швов согласно порядовкам.

С тринадцатого по пятнадцатый ряд перекрывается топливник и выкладывается задний дымовой канал.

Шестнадцатый ряд предполагает установку прочистки.

С семнадцатого по двадцатый ряд ведется кладка каналов.

Двадцать первый, двадцать второй ряды объединяют два канала: подъемный и опускной.

Двадцать третий и двадцать четвертый ряды предполагают перекрывание среднего и заднего канала.

В двадцать пятом и двадцать шестом ряду устанавливается прочистка.

С двадцать седьмого по тридцатый ряд ведется кладка каналов. В двадцать восьмом ряду укладывается задвижка.

На тридцать первом ряду кирпичи кладутся с выпусками для будущей перекрыши.

В тридцать втором ряду делается перекрыша, и устанавливается задвижка.

Тридцать третий, тридцать четвертый ряды продолжают кладку перекрыши и дымового канала.

Особенности кладки печи из кирпича своими руками

Какие нюансы нужно знать, прежде чем приступать к кладке печи?

Фундамент под печь должен быть мощным и основательным. Но при этом, он ни в коем случае не должен быть связан с основным фундаментом под дом

Дело в том, что дом со временем дает усадку, что отражается и на фундаменте, поэтому очень важно отделить эти два элемента. При сезонных сдвигах грунта и общей усадке дома, может пострадать конструкция печи

Фундамент должен превышать габариты печи на 15-20 см с каждой стороны

Он может быть выполнен из обычного бетона, цементного раствора или сложен из бетонных блоков. Для кладки печи необходимо закупить 2 вида кирпича: обычный полнотелый из керамики и шамотный (огнеупорный), из которого будет сложена топка, дымовые каналы и все нагреваемые элементы. Стоимость такого материала гораздо выше, чем цена обычного красного кирпича, поэтому обычно из него кладут только те поверхности, которые будут иметь непосредственный контакт с огнем. Все остальные элементы кладут из красного полнотелого кирпича, при этом используют раствор на основе красной печной глины. В состав такого раствора обязательно должен входить жаропрочный цемент. А вот между керамической кладкой и шамотным кирпичом обязательно необходимо выдерживать зазор в 5 мм. Нагреваясь, шамотный кирпич будет расширяться. Поэтому чтобы в процессе эксплуатации конструкция печи не подверглась деформации, необходимо учитывать это зазор.

Все покупные элементы для печи (колосниковая решетка, дверца, варочная поверхность, духовой шкаф и т.д.) ставят в соответствии с общей схемой и назначением печи.

Вставляя дверцу топочной камеры или зольника, необходимо обвязать ее стальной отожжённой проволокой. При этом один конец проволоки вставляется в специально предназначенное отверстие, а второй скручивается в жгут и прокладывается между кирпичами, плотно зажимаясь раствором. При монтаже чугунной топки или чугунной плиты, необходимо обязательно между кирпичом и металлическим элементом прокладывать асбестовый шнур, для компенсации разного температурного расширения материалов. Дымоход для печи можно выполнить из красного керамического кирпича, а можно использовать керамический блочный дымоход, который приобретается в готовом виде. Облицовка является финишным этапом строительства печи из кирпича. Для придания красивого эстетичного вида, печь можно облицевать красным керамическим кирпичом, клинкерным (под дикий камень), декоративной плиткой. Такое покрытие придает неповторимый аутентичный вид печи, а также защищает ее от негативного воздействия окружающей среды.

Материалы, которые понадобятся для кладки печи.

Красный полнотелый керамический кирпич (М-150.)
Шамотный (огнеупорный) кирпич.
Кладочный раствор (песок, красная печная глина).
Материал для фундамента (цемент, графий, песок).
Рубероид.
Асбестовый шнур, оцинкованная проволока.
Доски для создания опалубки.
Армирующая сетка.
Колосниковая решетка.
Варочная поверхность (плита).
Зольник и дверца зольника (поддувала).
Топочная дверца.
Дымоходная вьюшка.
Задвижка дымоходного канала.

Инструменты, которые понадобятся для кладки печи:

Строительный уровень.
Совковая лопата.
Строительный маркер.
Измерительная лента (рулетка).
Строительный отвес.
Угломер.

Делаем печь на дровах для дома: Инструкция по постройке печи из кирпича

Такая печь оптимальна для отопления двух комнат или дома площадью 30-40 кв.м.

Печь имеет три дымовых канала, расположенных вертикально. Их протяженность более четырех метров. Имеет два режима топки — летний и зимний.

Для работы приобретаем:

керамические кирпичи полнотелые марки М175 — 400 штук;
кирпичи огнеупорные – 20 штук (ШБ8);
плита двухконфорочная чугунная 70х40 см;
задвижки 28х18 см – 2 штуки;
дверца топочная 27х30 см;
поддувальные дверцы 2 штуки 15х16 см;
инструменты для кладки (мастерки, емкости для растворов и т.д.).

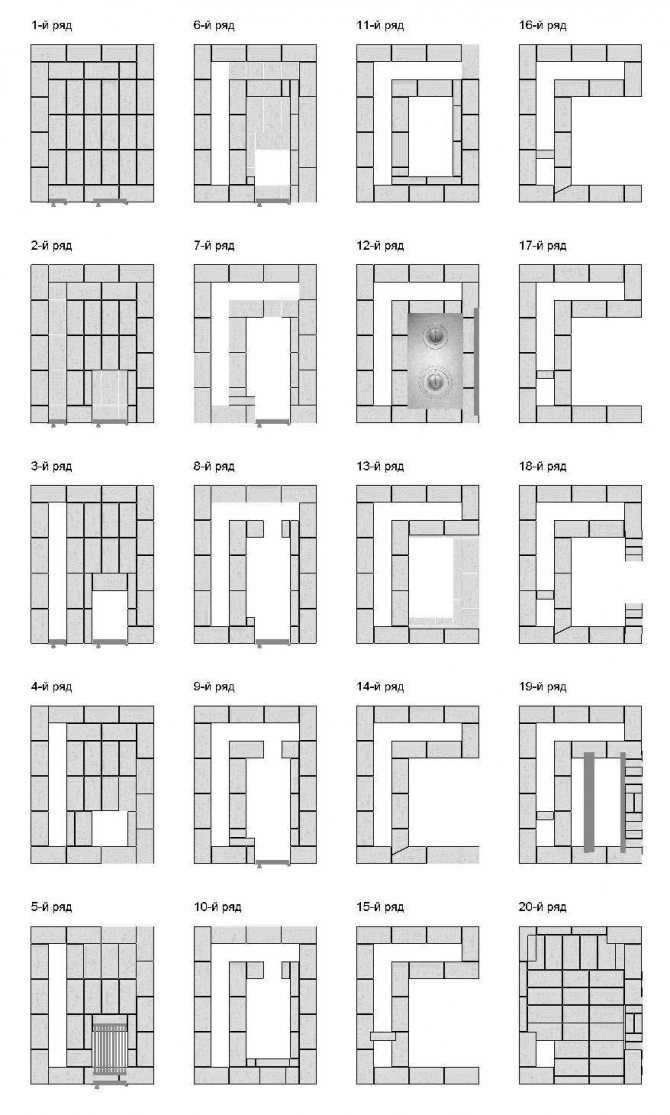

Сооружаем фундамент для печи и приступаем к выкладке первого ряда. Он наиболее важный, так как задает габариты печи. Толщина вертикальных швов не более 8 мм.

Второй ряд: производим перевязку начального ряда и закладываем основу под противопожарную разделку.

Третий ряд: формируем камеру для сбора золы и устанавливаем дверцу поддувала.

Четвертый ряд: продолжаем строительство камеры для сбора золы. А в дальнейшем топочную камеру будем футеровать шамотным кирпичом. В этом же ряду производим крепеж прочистной дверцы и формирование нижнего горизонтального канала.

Пятый ряд: поддувальную дверцу перекрываем одним цельным кирпичом, так как ее длина всего 14 см. Продолжаем строительство горизонтального канала и противопожарного разделения между печью и стенами дома.

Шестой ряд: делаем перекрытие прочистной дверцы и горизонтального нижнего канала. При этом мы видим образующиеся два вертикальных дымовых канала 12х12 см.

Обозначим левый канал цифрой 1 (будет напрямую соединяться с дымовой трубой), правый – цифрой 3 (длинный канал для прохода газов и обогрева печи в зимний период). Размеры отпускного канала 25Х12 см.

Седьмой ряд: продолжаем формировать каналы и устанавливаем топочную дверцу.

Восьмой ряд: перевязываем ряд номер семь и формируем второй вертикальный канал печи.

Ставим задвижку летнего хода. Если ее открыть, дым напрямую будет поступать в трубу, не перегревая помещение чрезмерно. Если задвижку закрыть, дымовые газы будут поступать в канал номер 3 и проходить по длинному пути, прогревая всю конструкцию печи и, соответственно, помещение.

Девятый ряд аналогичен восьмому. Подготавливаем подпорку для установки замкового перекрытия топочной дверки.

Десятый ряд: перекрываем топочную дверцу и соединяем канал 1 и канал 2. Здесь будет происходить переход дымовых газов из второго канала в первый при топке в зимнем режиме.

Из шамотного кирпича выпиливаем прорези для решетки колосника и укладываем внутрь печи. Заднюю стенку изолируем минеральной ватой.

Продолжаем кладку стенок печи и укладываем колосниковую решетку.

Далее производим футеровку печи шамотом.

Достраиваем перевал.

Производим укладку чугунной плиты 40х70 см. (11 ряд).

Сначала плиту укладываем на кирпичи «насухую», производим карандашную разметку периметра плиты. Болгаркой выпиливаем выемку в кирпичной кладке для плиты. Глубина углубления 10-15 мм. Укладываем уплотнитель (асбестовый шнур). Сверху кладем плиту. Проверяем ее горизонтальность.

12 ряд: делаем трехканальный отопительный щиток.

13 ряд перекрывает предыдущий и так далее до 18 ряда. В 18 ряду устанавливаем вторую задвижку. 19 ряд – продолжаем строительство. 20-21 ряд: перекрываем все каналы, кроме первого. 22 ряд: начинаем строительство дымовой трубы.

Такие печи на дровах из кирпича способны быстро обогреть помещение, и пригодны для приготовления пищи. После завершения строительства актуально сделать отделку печи натуральным или искусственным камнем, керамической плиткой или произвести штукатурку поверхности.

Оштукатуривание поверхностей

Изучив проведение порядовки, теперь каждый начинающий мастер знает, как сложить печь для русской парной из кирпича. Завершив основные строительные работы, можно переходить к оштукатуриванию конструкции. Нанесение штукатурки позволяет улучшить визуальные характеристики печи и предотвратить ее возгорание.

Для оштукатуривания можно использовать раствор на основе глины, гипса или асбестного компонента. Чтобы обеспечить лучшую адгезию штукатурки на обрабатываемых поверхностях, в готовый раствор рекомендуется добавить обычную поваренную соль. Если нет желания возиться с замесом раствора, можно приобрести уже готовые глиняно-песчаные смеси.

До начала оштукатуривания конструкция печи должна быть просушена. Все поверхности тщательно очищаются от соединительного раствора, швы зачищаются на 10 мм вглубь. Некоторые мастера наносят штукатурный раствор на предварительно закрепленную сетку из металлической проволоки, которая служит обрешеткой.

Готовый раствор при помощи лопатки распределяется на увлажненной поверхности в два слоя. Первый слой должен иметь консистенцию густой сметаны, а другой – более плотный и вязкий. Толщина каждого слоя может достигать 10 мм.

После нанесения раствора поверхность затирается и выравнивается.

Готовая печка из кирпича своими руками может быть облицована керамической плиткой, изразцами или просто окрашена белой краской.

Теперь любой мастер имеет представление о том, как сложить русскую печь из огнеупорного кирпича. Предварительно подготовленный свой чертеж будущего строения позволит воплотить в жизнь любую задумку без привлечения сторонней помощи.

Особенности печной кладки

Чтобы печь на даче, своими руками выложенная, служила долго, каждый ряд следует проверять на прямые углы и горизонтальность поверхности. Последовательность укладки видна на чертеже порядовки.

Чугунные дверки поддувала и топочной камеры крепятся при помощи стальной проволоки, которую замуровывают в кладку. Запилы делаются болгаркой. В крайнем случае, можно делать и по старинке — молотком-кирочкой каменщика, но при этом возможно много отходов на брак. Площадка под колосник должна быть чуть больше размеров самой решетки. Тогда, при нагреве, металл не будет сдвигать кирпич.

Раствор наносится на мокрый кирпич. Бывалые печники делают это не мастерком, а рукой. Хороший раствор наноситься так же легко, как мягкое масло намазывается на хлеб.

Важное замечание

Если при кладке кирпич просел ниже, чем нужно — его следует снять, очистить раствор и уложить на свежий. Иначе новая печь на даче будет сильно дымить и пропускать копоть. В отличие от цементного, по глиняному раствору кирпич двигать категорически нельзя!

Кода строите печь на дачу, старайтесь сделать внутренние стенки максимально гладкими. Тогда на них не будет задерживаться сажа, и её легче и реже нужно будет чистить. Снаружи дачная печь тоже должна быть аккуратной и красивой. Наружные швы следует аккуратно расшить расшивкой или пальцем. В местах формирования сводов и горизонтальных перегородок щелей тоже быть не должно. Такие ряды лучше укладывать не торопясь, по одному в день, чтобы нижние ряды успели схватиться, а верхние при этом — не поползли.

Как построить печь для дачи своими руками

После того как фундамент подготовлен, необходимо:

Приступить к выкладке печи

1 ряду уделяется особое внимание, так как от него зависит форма будущей конструкции. Мелом делают разметку, после чего приступают к сплошной кладке

Далее переходят ко 2 ряду, который отличается от первого тем, что его выкладывают с учётом дверцы поддувала. 3 ряд монтируется с учётом обустройства зольной камеры. 4 и 5 начинают формировать топку и выкладываются шамотным кирпичом. Для 6 используется аналогичный строительный материал. Вместе с ним закладывается основание топки.

7, 8 и 9 ряды образуют саму топку. 10 играет роль перекрытия духовки. 11 организуется с учётом монтажа варочной поверхности. Выкладка рядов с 12 по 16 представляет собой строительство каналов дымохода. 17 и 18 перекрывают варочную поверхность.

19 и 20 предусматривают монтаж дверцы, через которую печь будет чиститься. Ряды с 21 по 23 делают в соответствии со схемой дымохода. 24 и 25 выкладываются с учётом монтажа металлического листа. На 26 ряду устанавливается задвижка. 27 и 28 необходимы для обустройства отверстия дымохода.

Фото 3. Вариант порядовки печи из кирпича для дачи. Всего включает 43 ряда.

Произвести облицовку. Приступают к этой процедуре после того, как конструкция полностью выложена. Используется декоративный камень, керамическая плитка или красный кирпич

Во время этого шага уделяют особое внимание тому, что любой материал, который наносится на внешнюю часть строения, отрицательно влияет на отдачу тепла

Просушить печь. Этот этап является необходимым, так как в кладке остаётся много влаги от цементного раствора. Чтобы сделать всё правильно, открывают дверь топки и оставляют на 10 дней. Если постройка производится летом, то просушка идёт сама по себе. Зимой обязательно использование вентилятора.

Внимание! Строго соблюдайте описанную выше последовательность шагов, и печь получится качественной и долговечной! Правильно подготовленный фундамент и качественная кладка гарантируют продолжительный эксплуатационный период. После выкладки возникает необходимость защитить конструкцию от воздействия окружающей среды

Для этого производится облицовка внешних поверхностей конструкции при помощи керамического, клинкерного кирпича или декоративной плитки. Подобная мера не только защитит прибор, но и придаст печи эстетичный и неповторимый внешний вид

После выкладки возникает необходимость защитить конструкцию от воздействия окружающей среды. Для этого производится облицовка внешних поверхностей конструкции при помощи керамического, клинкерного кирпича или декоративной плитки. Подобная мера не только защитит прибор, но и придаст печи эстетичный и неповторимый внешний вид.

Возможные сложности

Бывают ситуации, когда хозяева дачного домика хотят протопить помещение как можно быстрее, но у них ничего не выходит. Чтобы воздух в доме нагрелся, требуется не менее 3—4 часов. Эта проблема характерна для всех кирпичных печей. Процесс нагрева ускоряют, делая кирпичные стены более тонкими. Это целесообразно, если отапливается небольшое помещение. Ухудшает теплоотдачу большое количество внешней облицовки, такой как плитка или декоративный камень.

Кирпичная печь не способна обогреть помещения, находящиеся от него в относительной дальности. Эту проблему невозможно решить корректировкой конструкции одного приспособления. Чтобы воздух равномерно нагревался по всему большому дому, монтируют сразу 2—3 печи в разных частях строения.

Со временем конструкция разрушается с некоторой вероятностью. Это обусловлено усадкой и сезонными сдвигами грунта.

Чтобы избежать этого явления, фундамент самой печи нельзя связывать с основанием дома

Важно разделить эти две конструкции и предотвратить любую зависимость между ними

В процессе эксплуатации имеет место деформация конструкции. Так происходит, потому что при нагревании шамотный кирпич, использованный при кладке топки, имеет свойство расширяться. Во избежание подобного нежелательного явления при выкладке между керамическим и шамотным кирпичом оставляется зазор 5 мм.

Серьёзной проблемой при эксплуатации становится разная степень температурного расширения строительных материалов, входящих в состав печи. Эту проблему решают путём прокладки асбестового шнура между металлическими и кирпичными компонентами.

Разрушение кладки также является неприятным моментом, свидетельствующим об использовании некачественной глины. Во избежание подобного момента применяется строительный материал речного происхождения, который пролежал на открытом воздухе не менее 24 месяцев.

Порядовки — подробная схема кладки печи из кирпича.

Как построить печь своими руками? Рассмотрим, как нужно осуществлять кладку кирпича на примере русской печи.
Ряд номер..

Рассчитан на гидроизоляцию фундамента. Класть скошенные кирпичи и ¾. Во время кладки использовать цементно-песчаный раствор.
Второй ряд представляет собой основы для стенок зоны опечья.
Третий ряд – стенки опечья (3/4 кирпич).
Четвертый ряд – опора подпечка.
Пятый ряд располагается по углам с целью создания опоры арки. Также использовать этот ряд для выкладывания подпечка.
Шестой ряд выкладывается по шаблону из дерева, который будет временным сводом опечья.
Ряд для свода начинают класть от краев к середине. Центральный кирпич вбивается киянкой для обеспечения прочности. Также кирпичи нужно класть как можно ближе друг другу, а в проемы между ними класть кирпичные осколки.
Стены оплечья состоят из кирпичей этого ряда.
Стены печи и стены холодной печурки выкладываются в этом ряду.
Заключительный ряд для опечья. Между кирпичами зазоры засыпать песком, ради изоляции.
Укрепление перекрытия опечья с добавлением скошенного кирпича.
Начинается использования глиняно-песчаного цемента. Кладка шетска. Кирпич должен ложиться ровно, но потом все равно обязательно нужно его отшлифовать.
Кирпичи этого ряда станут шестком и варочной камерой. Дополнительная установка дуги устья.
Стенки шестка и горнила.
Стенки шестка и горнила.
Стенки шестка и горнила.
Сложить опоры для свода варочной камеры.
Складывается из огнеупорного кирпича сводом.
Стенки шестка.
Стены шестка. Заполнить прощелины песком.
Кладка горнила, начало самоварника.
Конец перекрышки. Установка душника.
Каналы самоварника и перетрубья.
Те же каналы.
Дополнительный канал для вьюшки.
Те же каналы.
Установка полудверки.
Перевязка швов и те же каналы.
Перевязка швов и те же каналы.
Перевязка швов и те же каналы.
Соединение трубы и душника.
Установка задвижки.
Кладка трубы.

33+ кладка трубы.

Место для обустройства печи

Выберите оптимальное место размещения отопительной печи. К примеру, печь, установленная в центре комнаты, будет отдавать тепло максимально эффективно и равномерно. Однако подобное размещение печи удобно далеко не всегда.

Печь в центре помещения

В случае размещения печной конструкции у стенки (этот вариант является наиболее популярным и часто используемым), по полу дома будет идти холод.

Заранее выберите место размещения дверцы топочного отделения. Сконструируйте печь так, чтобы в дальнейшем вам не приходилось носить топливо через все помещение, разнося грязь по комнате.

Отопительная печь расположена у стены

Оптимальный вариант – обустройство топки в малопосещаемой комнате.

Рекомендации в отношении фундамента стандартные – обустраивается индивидуальное бетонное основание. Связывать его с главным фундаментом нельзя.

Рассчитайте конструкцию фундамента таким образом, чтобы он был способен выдержать нагрузку не только непосредственно печи, но и дымоотводящей конструкции, которую также настоятельно рекомендуется возводить из кирпича.

Что нужно учесть при постройке и эксплуатации

После выбора любой из моделей садовых печей и принятия решения ее построить, чтобы все прошло успешно, необходимо уяснить некоторые нюансы ее возведения и ухода за ней.

Фундамент печи необходимо поднять на определенную высоту, так, чтобы строение печи не задели талые воды и не затопили сильные дожди.
Так как глиняные растворы не очень хорошо реагируют на природное воздействие (влажность, осадки, прямые солнечные лучи и т.п.), для заделки внешних швов лучше использовать цементный раствор.
Лучшим вариантом будет разместить садовую печь под крышей в закрытой беседке — такое расположение позволит использовать ее и в зимнее время, а также в любую погоду.
Беседка для садовой печи должна быть просторной, такой, чтобы в ней можно было установить стол и рассадить гостей.
На участке беседку и печь нужно расположить подальше от газопровода и линии электропередач, но поближе к водопроводу, чтобы можно было провести воду вовнутрь беседки.

Первое, что нужно сделать, задумав постройку — это найти или составить проект. От него будет зависеть, насколько удобно будет готовить любимые блюда. Поэтому, занимаясь этим важным делом, нужно продумать все нюансы функциональности будущей печки.

Устройство печи

Небольшие кирпичные печи предназначаются для обогрева домов площадью не более 50–60 кв. м. В зависимости от того, какую конструкцию печи взяли за образец, на каком топливе она работает, будет зависеть передача тепла в помещение. Самая распространённая модель печки — кирпичная (с топкой и чугунной варочной поверхностью), расположенная внутри дома так, чтобы передняя сторона располагалась в кухне, а задняя стена печки дополняла разделительную стену между комнатами. В некоторых печах предусмотрена духовка. Такая кирпичная печь вполне может и не обладать варочной поверхностью или духовкой, а служить только для обогрева помещений. В печах обязательно предусмотрены заслонки в дымоходе (вьюшки).

Рекомендуем почитать о том, как поставить розетку и выключатель, как снять краску со стен, побелку с потолка, как поклеить обои, как правильно белить потолок, как сделать гипсокартонную перегородку с дверным проёмом, а также как обшить стены гипсокартоном.

Печью можно пользоваться в разных режимах: летнем и зимнем. Летом используют летнюю заслонку дымохода (направляющую дым напрямую в дымовую трубу). В тёплое время года печь можно использовать для приготовления пищи, сушки трав и грибов, нагревания воды, запаривания зерна или комбикорма для домашней птицы и скота. Зимой используют зимнюю заслонку в дымоходе. Её приоткрывают только во время растопки печи, после того как огонь жарко разгорится, заслонку прикрывают. Прикрытая заслонка направляет дым из печки в сложную систему ходов, расположенную в задней стенке.

Важно! Печь всегда должна располагаться на бетонном или кирпичном фундаменте. Это необходимо для пожарной безопасности и для опоры, так как конструкция очень тяжёлая

Основные составляющие печки:

Топка — предусмотрена в любой конструкции и является одной из основных составляющих теплового агрегата. Топка должна обладать максимально возможной величиной, для помещения дров или другого топлива, чтобы обеспечить максимальную производительность конструкции. Размер топки в разных конструкциях может меняться, так как этот параметр зависит от типа твёрдого топлива. В дровяных печах высота топочной камеры колеблется от 40 до 100 см. Топка полностью выкладывается из жаропрочного и огнеупорного кирпича, толщина её стенок должна быть не менее четверти кирпича, обязательно присутствует дверка из чугуна или огнеупорного стекла. Нижняя часть топочной камеры выполнена в виде чугунной решётки, через которую осыпаются в камеру для пепла зола и мелкие угли.
Зольник или камера для пепла — это отделение поменьше размером, чем топка, и тоже в обязательном порядке оборудуется дверцей. Зольник располагается прямо под решеткой-днищем топочного отдела. Он используется для сбора золы и для подачи воздушного потока (поддува снизу) в топочную камеру. Воздушный поддув снизу вместе с дымоходом создает тягу и необходим для разжигания пламени. Высота зольной камеры соответствует высоте трёх кирпичей, уложенных плашмя.
Дымоход — один из основных элементов, который присутствует во всех современных печках. Внутри дымоход напоминает закрытый лабиринт, по которому передвигается горячий дым. Благодаря этому передвижению нагреваются кирпичные стены, в которых находятся ходы, а также от горячих стен нагревается воздух в помещении.

Знаете ли вы? В 1919 году американка Элис Паркер изобрела первую систему центрального отопления. Её изобретение позволило домовладельцам более эффективно нагревать дома и впоследствии привело к тому, что в 1935 году была создана воздушная стенная печь, работающая на угле и оснащённая электрическим вентилятором и воздуховодом.

Ещё более простой вариант печки

Если предыдущий вариант кому-то показался сложным (хотя это не так), можно предложить предельно упрощённую отопительную конструкцию. Эту печь своими руками можно выложить буквально за час, даже если руки вообще далеки от того, чтобы называться золотыми.

Рисунок 4. Простейший вариант печи из кирпича

Принцип работы сооружения прост. Внизу сгорает твёрдое топливо, здесь же оседающее под воздействием собственной массы. Температурные перепады создают тягу, увлекающую горячие воздушные потоки кверху. При этом дрова сгорают почти без остатка – задымление минимальное.

Для кладки понадобится всего лишь два десятка целых кирпичей и две половинки. Печка состоит из пяти рядов. Конструкция настолько проста, что описывать порядовку нет никакого смысла. Порядок действий наглядно представлен на иллюстрации.

Рисунок 5. Порядовка самой простой кирпичной конструкции

*Если уложить кирпичи корректно (а сделать иначе очень сложно), результат будет аналогичным тому, который представлен на фото. Кирпичи рекомендуется связать глиняным раствором. Но в походных условиях можно обойтись и без связующего материала – просто положить компоненты друг на друга согласно порядовке. В таком случае печка сооружается за пять минут.

Рисунок 6. Процесс кладкиРисунок 7. Готовая мобильная печь из кирпича

Тем, кто захочет промежуточный вариант, можно порекомендовать вариант чуть посложней.

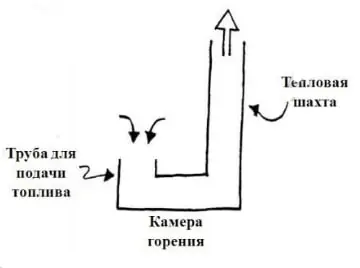

Рисунок 8. Схема устройства простой печки

*Согласно этой схеме на выходе – г-образная трёхсекционная печка. Первый отсек рассчитан на загрузку дров. Второй представляет собой камеру, в которой поленья сгорают. Третий отсек – это дымоходный канал.

Рисунок 9. Г-образная печка

На создание этой конструкции тоже потребуется 20-30 кирпичей. Такой вариант можно осилить самому за пару часов, если навыки каменщика отсутствуют напрочь. Специалисту сооружение подчинится за считанные минуты.

Преимущества простейших печных конструкций

Достоинства конструкций:

очень высокая скорость монтажа – от дня до нескольких минут;
не требует фундамента; печку можно сложить где угодно; а если не использовать связующую смесь, печка выходит разборной и легко перемещается;
в качестве топлива – всё, что горит: поленья, ветки, шишки, стебли кукурузы, листья, ДСП, остатки мебели и т. п.;
топливный расход в несколько раз меньше, чем, к примеру, в случае с буржуйкой;
самый простой вариант – без использования глины – позволяет получить большую теплоотдачу, чем от костра; поэтому подобные конструкции – находка для тех, кому не хочется постоянно поддерживать костёр в походе;
почти полное отсутствие задымления – топливо сгорает с минимумом отходов;
температура кирпичей достигает 1000 градусов – хороший обогрев и быстрое приготовление пищи обеспечены.

Как, используя чертежи, сложить кирпичные печи для дома с варочной плитой своими руками
