Дымогенератор для коптильни холодного и горячего копчения своими руками, устройство, сделать из огнетушителя, чертежи, компрессор

Что такое дымогенератор коптильни: основные определения и формулировка задачи

Технология холодного копчения подразумевает длительное воздействие на исходные продукты дымом тлеющих дров. Этот процесс уничтожает бактерии, блокирует процессы разложения. Одновременно такая обработка придаёт специфический вкус и запах.

Применение бережного режима помогает сохранять структуру, полезные витамины, жир. В зависимости от размеров кусков и других факторов длительность процесса может составить несколько суток. Приведённые сведения пригодятся для создания списка требований к подходящему оборудованию:

Необходимо создание достаточно большого количества дыма, чтобы копчение было быстрым.
Для поддержания оптимального температурного режима надо продумать систему охлаждения.
Длительность процедуры заставляет применять автономное оборудование, выполняющее свои функции без тщательного контроля.
Чтобы сократить затраты, рассмотрим создание коптильни холодного копчения с дымогенератором своими руками.

Что такое дымогенератор коптильни

Схема дымогенератора проста. Чтобы вы поняли, о чем идет речь, посмотрите на фото ниже. На нем четко показано, как работает это устройство.

Получается так, что между камерой коптильни, где тлеют дрова, и камерой, в которой развешаны мясные продукты, устанавливается небольших размеров цилиндрический прибор. В него впаян патрубок с отводом внутри, через который подается воздух под небольшим давлением. Создавая поток, движущийся в сторону второй камеры коптильни, воздух тянет за собой и дым из камеры сгорания дымогенератора. При этом дым полностью всасывается, не оставаясь на стенках и не выходя за пределы камеры сгорания. То есть, это максимально эффективная форма потребления дыма, практически без потерь.

Так вот камера сгорания с промежуточным элементом, который создает направленный поток смеси воздуха с дымом, и является дымогенератором. Понятно, что чем больше по объему камера сгорания, тем длительнее будет происходить процесс копчения. Если говорить о бытовых установках, то для этого можно использовать различные предметы бытового обихода. К примеру, алюминиевый молочный бидончик, огнетушитель б/у, старый вышедший из строя термос. Но оптимальное решение – это дымогенератор для холодного копчения из стальной трубы диаметром 80-100 мм длиною полметра.

С одной стороны ее плотно закрывают крышкой, делается это при помощи сварки. С другой оставляют открытой, только с боку делается полуотверстие (круглое, прямоугольное), которое будет использоваться для розжига щепы. С боку также делается отверстие, к которому присоединяется патрубок. Через него и будет прогоняться воздух. Кстати, для создания направленного воздушного потока под давлением нужно будет приобрести воздушный компрессор. К примеру, тот, который используется в аквариумах. Вот такое незамысловатое устройство дымогенератора.

Теперь, что касается расположения этого патрубка. Он должен быть ближе к зоне горения топлива или наоборот. Оптимальный вариант – если патрубок находится выше, то есть, подальше от зоны горения. Все дело в том, что при обратной установке происходит несколько негативных действий.

Во-первых, ограничивается камера сгорания по высоте. А это прямая причина затухания дров.
Во-вторых, интенсивный отсос дыма приводит к быстрому сгоранию топлива, что снижает срок работы дымогенаратора.
В-третьих, тяга внутри коптильни снижается, особенно, когда выключен компрессор.
В-четвертых, низкая посадка патрубка создает условия, при которых несгоревшая щепа попадает внутрь. А это перекрывает проход.
В-пятых, низкая посадка – это нахождение патрубка в зоне с высокой температурой, которая снижает его рабочий ресурс.

Промежуточный элемент коптильни, он же является частью дымогенератора, можно изготовить из обычных труб диаметром 20-25 мм. Можно просто ее приварить к камере сгорания дымогенератора и к камере коптильни, а в промежуток установить патрубок из той же трубы, к которому приваривается трубка меньшего диаметра. Через нее и будет подаваться в дымогенератор воздух от компрессора.

В принципе, делаться промежуточная часть может по-разному. Вот только некоторые вариации:

Производится соединение двух труб резьбой, где между ними устанавливается фитинг в виде тройника. В свободное его отверстие вставляется сгон, на который накручивается переходник от трубы на шланг. Через подсоединенный шланг и будет подаваться воздух в дымогенератор.
Вместо шланга можно припаять медную трубку.
Установить сверху камеры сгорания фитинг тройник по средству установленного сгона. Одна сторона фитинга будет направлена в камеру, где развешаны продукты, во вторую будет подаваться воздух.

Некоторые модификации такого подключения показаны на фото ниже.

Кстати, и способ крепления патрубков к камере сгорания дымогенератора для коптильни холодного копчения, сделанного своими руками, может производиться не только сваркой или пайкой. На том же фото хорошо видно резьбовое крепление. То есть, вариантов, как сделать дымогенератор много. Но сделанный правильно аппарат прослужит верой и правдой много лет.

Коптильня холодного копчения своими руками: чертежи

Сооружение это требовательное, так как дым, прежде чем добраться до продуктов, должен достичь минимальной температуры, избавиться от вредных примесей, копоти. Поэтому любой чертеж подразумевает следующие элементы:

Топочную камеру (дымогенератор), сооруженную из металла либо кирпича. Из-за длительности процесса она обязана иметь удобный зольник и дверцу для регулировки поступления дыма.
Коптильную камеру. Невысокая температура позволяет выбрать различные материалы, в их числе и дерево. В этой роли может выступить обычная бочка, старый холодильник.
Дымоход. Его минимальная длина — 2000 мм, максимальная — 7000. Большее расстояние — гарантия проблем с тягой. Лучший материал металлические трубы, диаметр их более 100 мм.

Дымогенератор для холодного копчения своими руками: чертеж

Составление чертежа – это необходимый подготовительный этап, который позволяет выполнить соответствующие расчеты и обозначить их на бумаге. В схеме обязательно обозначается корпус дымогенератора, который может иметь круглую или квадратную форму.

Корпус самодельного дымогенератора используется в качестве камеры, которая наполняется топливом. Стенки устройства обязательно должны обладать хорошей герметичностью. В противном случае дым, образованный при тлении опилок, будет рассеиваться в окружающее пространство.

Чтобы сделать дымогенератор для холодного копчения своими руками необходимо использовать чертежи

Сами устройства для копчения продуктов подразделяются на разновидности в зависимости от конструктивных особенностей и назначения. Сегодня можно встретить габаритные стационарные устройства или, наоборот, более компактные, переносные. В конструкции коптилки может присутствовать заслонка. Этот элемент позволяет увеличить приток воздуха в камеру, которая содержит топливо.

Самодельная коптильня холодного копчения может иметь две топки. Такая конструкция направлена на увеличение тяги в системе. Дымогенераторы используются как в горячих, так и в холодных коптилках. В чертеже указываются все составляющие элементы устройства. Обязательно нужно внести в схему эжектор и его размеры, а также компрессор.

Как сделать дымогенератор своими руками: изготовление эжектора

Эжектор – это устройство, которое является трубкой и используется для создания необходимого показателя тяги в дымогенераторе. Данный прибор классифицируют по месту расположения. В зависимости от этого фактора можно выделить два типа эжекторов:

нижние;

Любой дымогенератор для коптильни холодного копчения состоит из контейнера, насоса (компрессора) и эжектора

верхние.

Первый вариант не рекомендуется специалистами для коптилок, изготовленных собственноручно. Это связано с тем, что такое размещение препятствует притоку воздуха, что, соответственно, отражается на тяге в конструкции. Трубки, установленные в нижней части, требуют постоянного контроля, что не очень удобно. При составлении чертежа дымогенератора необходимо заранее продумать расположение данной трубки и зафиксировать его на рисунке.

Избежать проблем с тягой довольно просто. Все, что для этого нужно, –разместить эжектор в верхней половине дымогенератора. Такой ход имеет несколько преимуществ. Установка эжектора в верхней части способствует увеличению объема зоны сгорания. Топливо, расположенное внутри камеры, тлеет медленнее в этом случае, а также уменьшается вероятность того, что оно потухнет.

Так производится сборка эжектора для дымогенератора своими руками. Чертеж, фото и пошаговая инструкция – все это позволяет выполнить грамотную сборку данного изделия.

Схема эжектора для дымогенератора холодного копчения

Из чего сделать компрессор для дымогенератора своими руками?

Компрессор считается одной из важнейших деталей прибора, который генерирует дым для копчения продуктов. Его можно приобрести отдельно, после чего присоединить к конструкции. Но чаще всего для этих целей используются различные подручные материалы, которые можно найти в каждой квартире или доме.

Статья по теме:

Нагнетатель воздуха своими руками можно выполнить из старого кулера. Данная компьютерная деталь как нельзя лучше подходит для увеличения притока воздуха в конструкцию. Необходимо соблюдать порядок действий по трансформации кулера в компрессор.

В первую очередь потребуется взять пластиковую бутылку и обрезать ее верхнюю часть. Далее с помощью клея следует присоединить вентилятор к внутренней части обрезанного пластикового элемента. С другой стороны (к горлышку) подключается шланг. Второй выход трубки подсоединяется к дымогенератору. Такая конструкция отлично справляется со своей функцией. Единственный ее минус заключается в непрезентабельном внешнем виде.

Компрессор для дымогенератора своими руками можно выполнить из старой компьютерной детали — кулера

Еще одним распространенным вариантом является покупка аквариумного компрессора для дымогенератора. Многие люди отмечают, что устройство для производства дыма может работать и без компрессора. Но эффективность такой установки ниже, так как воздух поступает в нее естественным путем.

Таким образом, для увеличения производительности рекомендуется собрать компрессор. Причем необязательно, чтобы он имел сложную конструкцию. Простой вентилятор для дымогенератора своими руками значительно упрощает копчение, а на его производство уходит не более часа.

Схема эжекторного дымогенератора

Перечислим основные элементы простейшего дымогенератора:

Камера сгорания – металлическая труба, в которую загружается древесная щепа (или опилки) и где происходит сгорание топлива.
Зольник – камера для сбора золы, расположенная под камерой сгорания.
Решетка для щепы – металлическая сетка, устанавливаемая поверх зольника, выполняющая функцию колосников.
Устройство для нагнетания воздуха (компрессор или вентилятор).
Эжектор – узел, формирующий поток дыма и направляющий его в коптильную камеру.
Соединительные патрубки.
Дефлегматор (им оснащаются не все дымогенераторы).
Емкость для сбора конденсата.

Конструкция классического дымогенератора имеет следующую схему.

При этом следует различать дымогенераторы с верхним и нижним отбором дыма.

Большинство пользователей, которые рассказали о конструкции своих дымогенераторов на страницах FORUMHOUSE, считают более практичной схему с нижним забором дыма.

Пушмэн Пользователь FORUMHOUSE

Построил коптильную камеру и сделал дымогенератор с выхлопом вверху: щепа тухнет через 20 минут работы. После того как «поколдовал» с ним, стал работать 2 часа, но древесина полностью не сгорает, в результате чего наблюдается зависание щепы. Посоветовали с нижним отбором дыма устройство изготовить.

Верхнее расположение заборного патрубка выглядит непрактичным по двум причинам:

Чтобы дымогенератор с верхним забором дыма работал устойчиво, ему необходим мощный компрессор, а чем мощнее компрессор, тем быстрее тлеет древесина, что, в свою очередь, приводит к перерасходу древесной щепы.
При верхнем расположении заборного патрубка конденсат, образующийся вверху камеры сгорания, стекает вниз, пропитывая собой весь слой древесины. Это приводит к «зависанию» щепы и к ее неполному сгоранию.

А сейчас небольшое, но важное отступление. Где бы вы ни расположили заборный патрубок дымогенератора (вверху или внизу), перед загрузкой топлива в камеру сгорания необходимо обязательно проконтролировать влажность древесной щепы

А предварительная сушка пойдет ей только на пользу

Где бы вы ни расположили заборный патрубок дымогенератора (вверху или внизу), перед загрузкой топлива в камеру сгорания необходимо обязательно проконтролировать влажность древесной щепы. А предварительная сушка пойдет ей только на пользу.

Tolyattinets

По поводу зависания щепы в дымогенераторах: щепа для всех типов дымогенераторов должна быть сухой (ее влажность не должна превышать 14%). Как определить влажность? Этого я не знаю, но поступаю следующим образом: перед копчением помещаю щепу в духовку. Выдерживаю ее при температуре 80-90°С и включенном конвекторе в течение 1–1,5 часов. Что в результате? Во время копчения щепа у меня не зависает.

Но вернемся к теме: рассмотрим конструкцию ключевых элементов устройства более подробно.

Коптильня с дымогенератором

В самых простых коптильнях может встать проблема контроля определенной температуры дыма, поддержания ее на одном уровне. Процесс холодного копчения занимает несколько дней, поэтому бывает очень непросто беспрерывно следить за необходимым температурным режимом горения топлива.

Намного проще это делать с дымогенератором. Он представляет собой устройство, которое в течение длительного времени обеспечивает получение дыма для приготовления продукта. Подача газовой смеси осуществляется под небольшим напором, что дает возможность оптимальным образом заполнять коптильную камеру дымом.

Схема коптильни с дымогенератором

Дымогенератор достаточно легко изготовить самостоятельно. В качестве источника нагрева используются такие варианты, как:

электричество;
открытый огонь.

Одним из простых в исполнении дымогенераторов является металлический ящик не слишком больших размеров с выводом дыма через гофрированную трубу. В него закладывают опилки или щепки и ставят затем на огонь. Без доступа кислорода и под воздействием высокой температуры топливо начинает медленно тлеть. Минусами данной конструкции являются сложность за контролем температурного режима и необходимость в достаточно частом добавлении топлива.

Другим вариантом, лишенным этих недостатков, является дымогенератор с электрическим элементом. Он имеет такую же конструкцию, но с добавлением спирали от электроплиты. Когда она нагревается, опилки или щепа начинают тлеть, выделяя дым. А блок управления дает возможность проконтролировать не только поджог топлива, но и температуру газовой смеси.

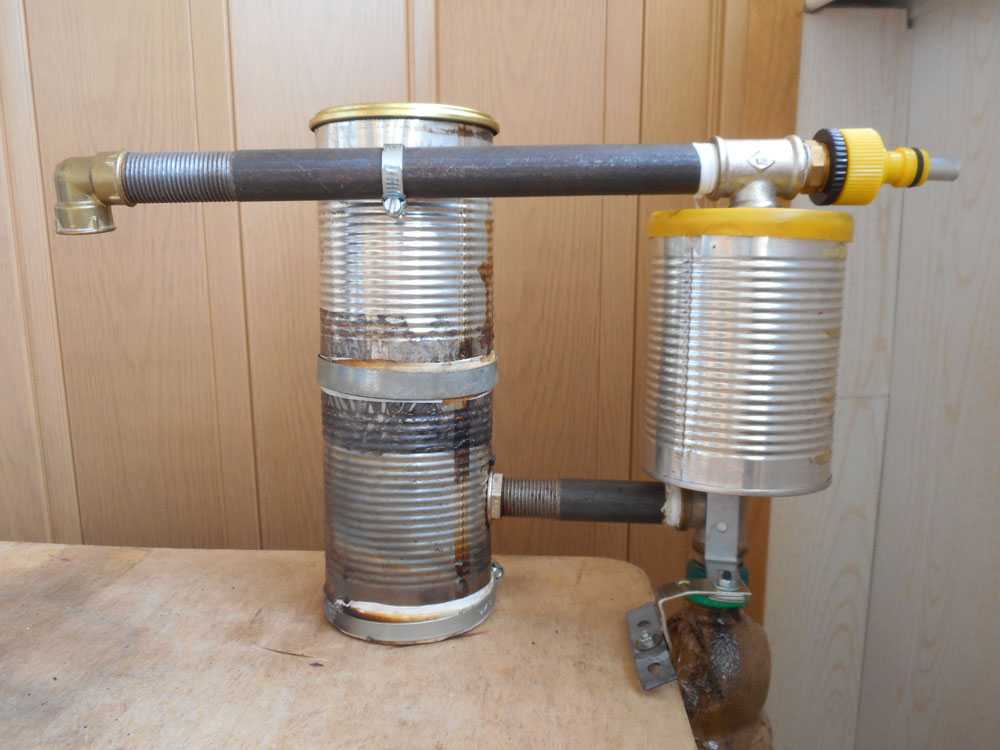

Самодельный дымогенератор

Дымогенератор может быть оснащен и термодатчиком, позволяющим при достижении определенного нагрева отключать устройство. Он дает возможность поддерживать процесс копчения в равномерном температурном режиме без перегрева находящихся в камере продуктов

Также важно создать несильный, но постоянный поток воздуха в коптильной камере, что легко обеспечивается при помощи таких доступных приспособлений, как аквариумный компрессор или кулер от компьютера

Самодельные дымогенераторы конструктивно бывают очень разнообразными, но практически все они довольно просты в исполнении. Сделать их своими руками, как и полностью все устройство для домашнего копчения – задача не из самых сложных, но требующая внимательности подхода и соблюдения норм пожарной безопасности.

Потратив один раз свое время на эту работу, скрупулезно разобравшись во всех деталях процесса, можно долго потом радовать себя и близких ароматным мясом или рыбой изумительного вкуса.

Топливо для дымогенератора

Часть покупных моделей дымогенераторов с электрической или газовой топкой. Поэтому выгоднее пользоваться самодельными приспособлениями, работающими на опилках или мелкой деревянной щепе. Топливо для них имеется в достаточном количестве у владельцев частных домов.

Если же нет, то опилки для генератора дыма можно приобрести в магазине. Опилки, щепа подходит от любого лиственного дерева. Исключение – хвойные породы. Их использование приведет к появлению горечи у продуктов копчения.

Желательно выбирать опилки и щепки более крупной фракции, чтобы не пришлось добавлять в конструкцию пружину для улучшения прохождения дыма

Копчение холодным способом, его тонкости

Из чего бы ни сделали данный агрегат, он включает в свою конструкцию следующие базовые части:

Коптильная камера.
Дымоход.
Топочная печь.

Процесс холодного копчения своими руками начинается с момента поступления дыма в камеру. Этот способ называется «холодным» условно, ведь для правильного приготовления продукции необходима высокая температура от 30 до 50 градусов. В случае копчения в прохладное время года, коптильный шкаф необходимо подогревать. Здесь поможет самая обычная осветительная лампа, которая выделяет достаточное количество тепла.

Сушильный шкаф — важный дополнительный элемент, находясь в котором продукты избавляются от лишней жидкости, что значительно влияет на свойства исходного сырья.

Копчение холодным способом занимает значительное время, если сравнивать его с горячим способом. Длительность самой процедуры холодного копчения составляет несколько дней, точнее от 5 до 7. Торопливость в этом деле не нужна, при этой температуре происходит быстрое размножение различных бактерий. Если не довести копчение до конца, то качество исходящей продукции значительно ухудшится.

В качестве топочного сырья используют дрова:

ольхи, очищенной от коры, чтобы избежать горького привкуса;
можжевельника;
берёзы и черёмухи;
дуба, клёна;
опилки или щепки от плодовых ягодных деревьев.

Не рекомендовано применять для розжига древесину хвойных деревьев и осины. Она отрицательно влияет на качество и вкус копчёностей, потому что их резкий запах перебьёт аромат копчения.

Слой хвороста, который необходимо разложить на коптилку, должен быть около 30 см. По состоянию верхних листьев судят о готовности продукции. Этот проверенный совет поможет не влезать в технологию путём приоткрывания дверцы шкафа. Для придания копчёным изделиям необычного запаха и вкуса, на дно дымохода можно разложить листья чёрной смородины и хрена.
Продукты, которые коптились с соблюдением всех правил и норм, могут храниться без холодильника длительный период времени. Они обладают необычайным и изысканным вкусом и запахом. Копчёная продукция не влияет на организм негативно, в умеренном количестве потребляемых продуктов не несёт вреда. Такой способ обработки требует предварительной подготовки пищевых продуктов, ещё до начала копчения. Пять дней идёт подготовительный этап, а за ним наступает трёхдневный основной процесс обработки продуктов.

Варианты исполнения дымогенератора горячего копчения.

Начнем с самого простого варианта. Это раскаленные угли, поверх которых накидана сырая трава, хвоя и листья. Вокруг такого костра можно сделать навес из полиэтиленовой пленки или картона и внутри разместить рыбу в подвешенном состоянии. Горячая коптильня в походном виде готова. И действительно, этот метод быстро приготовить только что пойманную рыбу часто используют в походах, на рыбалке.

Рекомендуем: Уличная печь для дачи своими руками

В качестве генератора дыма для приготовления деликатесного блюда из мяса или рыбы может служить обычная электрическая плитка. Она устанавливается внутрь камеры копчения, включается в сеть. На плитку устанавливается противень с щепой или прессованными опилками, которые начинают выделять дым при нагреве. Чтобы наши опилки не залило выделяющимся в процессе копчения жиром, над генератором дыма предусмотрен влагособирающий поддон.

Точно такой же принцип работы тэнового генератора дыма, с той лишь разницей, что ТЭНы необходимо закреплять в корпусе коптильной камеры, что добавляет головной боли.

«Лабиринт»

Это, пожалуй, самый простой вариант дымогенератора. Но он имеет ряд недостатков, о которых позднее.

Для изготовления понадобится:

лист металла метр на метр;
такой же лист перфорированного металла (чем меньше отверстия, тем лучше);

болты и гайки для монтажа.

Для сборки делаем следующее:

нарезаем перфорированный металл на полоски высотой 20 – 25 см;
нижние 5 см полоски загибаем под углом 90о;
проделываем в загибах отверстия;
формируем на листе металла спиралевидный лабиринт из нарезок (просвет между стенками должен составлять 20 – 25 см);
просверливаем в листе отверстия для крепежа стенок лабиринта;
соединяем элементы конструкции болтовым креплением.

Работает «лабиринт» очень просто. В него засыпают толстый слой щепы и поджигают. Воздух через стенки проникает с трудом, поэтому древесина медленно тлеет, а не горит. Во время этого выделяется большое количество дыма.

Главный минус такой конструкции – необходимость в коптильне в виде отдельного помещения. Ведь устройства для нагнетания дыма здесь отсутствуют. Дымогенератор ставится в одном углу коптильни, продукты подвешиваются в другом. Это позволяет избежать их излишнего нагрева.
Второй существенный недостаток – высокий расход щепы. Чтобы заполнить дымом комнату, оборудованную под коптильню, нужно сжечь довольно много древесины.
Наконец, третий минус – низкая эффективность. Дым не будет таким концентрированным, как в двух других конструкциях. А значит, процедура копчения займет в несколько раз больше времени.

Поэтому «лабиринт» подойдет тем, кто:

имеет отдельное помещение под коптильню;
не боится расходов на щепу (или получает ее бесплатно);

обладает большим запасом свободного времени.

Самодельная коптильня из трубы: как делать

Коптильня из трубы – это один из самых простых вариантов, который можно легко сделать самостоятельно.

Материалы и инструменты, которые потребуются

Для самодельной конструкции нужно подготовить:

стальную трубу с диаметром 10 сантиметров;
гофру из пластика – длина не должна превышать три метра или можно воспользоваться металлическим рукавом;
отрезок металлической трубки – до 40 см с диаметров 2,5-4 см;
небольшой компрессор – подойдет аквариумный;
фитинговая стыковка, которая будет иметь такой диаметр, как и дымовой канал;
включатель и электропровода;
термометр.

Из инструментов нужно подготовить сварочный аппарат и болгарку. Желательно иметь хотя бы минимальный опыт работы с данными инструментами, чтобы во время процесса сборки генератора избежать травм и сделать все правильно и аккуратно.

Чертёж дымогенератора из трубы

Для того, чтобы было проще выполнять процесс сборки, стоит изучить чертежи дымогенератора из трубы.

Чертеж дымогенератора из трубы с нижним и верхним расположением эжектора.

Пошаговая сборка

Нужно использовать все заранее подготовленные материалы, чтобы собрать дымогенератор, который будет использоваться для холодного копчения, своими руками из трубы.

В первую очередь делается камера. Как правило, средняя высота дымогенератора составляет 70-80 сантиметров. В верхней части должна располагаться крышка, которую можно было бы снимать. Это нужно для того, чтобы можно было без проблем засыпать внутрь устройства топливо. В нижней части делается небольшая емкость, куда будет падать зола.
В наиболее простых вариантах генератора, щепа насыпается на дно устройства, которое приваривается наглухо к краю трубы. В этом случае для очищения конструкцию переворачивают. Зольник в таком самодельном дымогенераторе не предусмотрен.
Также есть еще один вариант конструкции. Щепа насыпается на решетку, которая предварительно крепится на определенном расстоянии от дна устройства. Зола, которая остается после перегорания топлива, будет сыпать сквозь решетку. Обычно, дно в таких устройствах – съемное. Также можно добавить заслонку, чтобы чистить зольник. Такой вариант считается наиболее трудоемким.
Вне зависимости от выбранного варианта, в нижней части самодельного генератора просверливается небольшой отверстие, диаметр которого будет составлять 5-6 миллиметров. Сквозь него в устройство будет поступать минимальное количество воздуха, чтобы опилки медленно тлели.
Если отверстие будет больше, то это может стать причиной возгорания.
В верхней части конструкции, примерно на 7-9 сантиметров ниже верхнего края используемой трубы, делается еще одно отверстие. С его помощью к дымогенератору будет крепиться трубка дымоотвода.

Дальше собирается эжектор. Данное устройство используется для того, чтобы высасывать дым из дымогенератора и направлять его в дымоход. Трубка небольшого диаметра, в которую будет подаваться давление из компрессора, входит на пару сантиметров в трубу дымохода, которая имеет больший диаметр.

После того, как все самые главные детали будут соединены и закреплены, нужно только окончательно собрать самодельный генератор дыма и проверить, насколько эффективно он работает.
Внутрь конструкции необходимо поместить щепки. Достаточно использовать 700-800 грамм топлива. Лучше всего использовать опилки из лиственных или фруктовых деревьев, которые сделают готовую копченость не только вкусной, но еще и достаточно ароматной.
Дальше нужно плотно закрыть крышку устройства и установить сооруженную конструкцию на определенное место рядом со стенкой коптильни. Если дымогенератор отдельностоящий, то к дымоходу нужно присоединить шланг, который будет направлен непосредственно в коптильню.
Затем через небольшое боковое отверстие поджигается топливо и включается компрессор.
Теперь остается только время от времени следить за тем, чтобы опилки равномерно тлели и не затухали, чтобы получились вкусные и ароматные копчености домашнего приготовления.

Из ведер

Потребуются следующие материалы:

два ведра или больших кастрюли, бака;
4 – 5 шампуров для шашлыка (или стальная сетка);

металлический патрубок диаметром 30 – 40 мм;
компрессор для аквариума.

Мнение эксперта

Бородин Василий Платонович

Печник-каменьщик, специалист по каминам, печам и отопительным системам

Ведра или баки обязательно должны иметь крышки. Они необходимы для удержания дыма внутри емкостей.

Сборка проходит следующим образом:

в первом ведре проделываем два отверстия (оба должны располагаться ближе к верхней части резервуара);
в первое отверстие вставляем выходной патрубок аквариумного компрессора;
во второе отверстия вставляем металлический патрубок;
во втором ведре проделываем одно отверстия (располагаем его в нижней или средней части);
вставляем туда другой конец металлического патрубка;
сгинаем шампуры так, чтобы они образовали букву П (при этом оставляем на их концах подобие крючков);
размещаем шампуры во втором ведре, зафиксировав с помощью крючков.

Конструкция работает по такой схеме:

на размещенные во втором ведре шампуры укладывают мясо или рыбу для копчения, закрывают крышкой;
на дно первого ведра кладут древесную щепу, поджигают, закрывают крышкой;
запускают аквариумный компрессор;

Воздух, нагнетаемый компрессором, направляет дым в дымоход, а оттуда – в резервуар с обрабатываемым продуктом.

Конструкция имеет как плюсы, так и минусы. Главное достоинство этой модели – простота и дешевизна сборки.

Основной минус состоит в том, что компрессор «загоняет» в камеру сгорания слишком много воздуха. Это приводит к:

инициации полноценного горения древесной щепы (поэтому за ней нужно постоянно следить);
разбавлению дыма воздухом и его недостаточной концентрации.

Горения древесины можно избежать, не допуская ее прямого контакта с огнем. Для этого первое ведро, где генерируется дым, ставят на огонь. Дно нагревается, щепа начинает тлеть и выделять дым, но так и не загорается.

Компрессор или вентилятор

Для того чтобы обеспечить бесперебойную подачу воздуха на эжектор дымогенератора, умельцы используют самые разнообразные устройства. Начиная от аквариумных компрессоров и лодочных насосов, заканчивая самодельными приспособлениями на основе кулера для охлаждения системного блока ПК. Однако оптимальным решением в этом плане является радиальный центробежный вентилятор с регулируемой мощностью.

Tolyattinets

В свое время у меня не пошло с компрессором: слабоват оказался. Покупать более мощный не стал, перешёл на вентиляторы. Милое дело: большой запас воздуха, и дымогенератор работает стабильно во время копчения (раньше ДГ затухал – компрессор от аквариума не вытягивал). Если поставите мощный вентилятор, то будет все работать. Вариант, проверенный временем – это радиальный вентилятор.

Правильный дымогенератор

ПРАВИЛЬНЫЙ ДЫМОГЕНЕРАТОР – так я назвал серию из нескольких видео о моих взглядах на принципы построения пиролизных дымогенераторов с возможностью очистки дыма от самых вредных примесей. В роликах я делюсь исключительно собственными мыслями, которые не претендуют на аксиому. У кого то взгляды могут быть прямо противоположными, и это – нормально.

Так же надо понимать, что очищать дым надо без фанатизма, т.к. именно деготь, смолы и т.д. и являются основными компонентами копчения, и их значительное удаление просто увеличит время копчения, расход щепы, и изменит органолептику готового продукта в худшую сторону!

Задача фильтра – это понизить влажность дыма, его температуру (примерно до 200 град.Ц.) до момента конденсации ПАУ и 3,4-бензапирена и не дать проникнуть в коптильную камеру разного рода легкому “мусору” – типа пепел, зола и т.д.

Итак, вот эти видео:
