Установка кондиционера своими руками

В каком месте монтировать?

Неправильный выбор не только времени работ по монтажу кондиционера, но и места размещения блоков сплит-системы приводит к отклонению от нормативов длины фреоновых магистралей.

Уменьшение трассы грозит нарушением периода охлаждения в цикле движения теплоносителя. Такой дисбаланс вызовет гидроудар компрессора, станет причиной выхода из строя самого дорогого узла кондиционера.

Слишком большая длина трубопровода создает повышенную нагрузку на прибор. Постоянная работа в режиме перегруза приведет к сокращению срока службы устройства.

При комплексном ремонте с проектированием дизайна, отделки помещения и монтажа сплит-системы, условия размещения приборов прописываются в технической документации.

Если финансовый вопрос вас совершенно не беспокоит, то смело ставьте сплит-систему с внутренними блоками в каждом помещении солнечной стороны дома. Конкретные места вам подскажут проектировщики микроклимата.

В случае ограниченного бюджета на ремонт квартиры, возможно на черновом этапе проведение коммуникаций для кондиционера. Их выходы следует надежно защитить специальными заглушками. Место монтажа внутреннего блока в комнате выбирайте ближе к окну или в изголовье кровати А покупку и установку климатического устройства отложите до светлого будущего.

Мобильные кондиционеры имеют один недостаток – громкий шум в работе. Но если вы остановили свой выбор на таком приборе, то разумно сделать круглые форточки при планируемой замене окон

Не требуют привязки к помещению мобильные образцы. Такие кондиционеры можно перемещать в любую комнату квартиры. Но даже для них требуется монтаж специального отверстия в окне для выброса на улицу теплого воздуха при охлаждении или холодного при нагреве комнаты.

Подумайте до начала ремонтных работ об эстетической стороне технических устройств. Существует много дизайнерских приемов для незаметного размещения кондиционера в интерьере помещения.

Самые интересные из них:

• Канальные и кассетные модели, устанавливаются в подсобных помещениях, в подвесные потолки. Во время ремонта квартиры для них сооружаются воздуховоды.
• Цветные корпуса, внутренние блоки в виде картин и прочие художественные образцы климатических приборов, искусно маскируются под стиль комнаты.
• Белые кондиционеры прячутся у окна за шторами, за стеллажами, сливаются с белой стеной или дверью комнаты, не привлекая к себе внимания.

Затраты на монтаж воздуховодов повышаются при исполнении кассетной маскировки после строительного ремонта квартиры. Можно «утопить» климатические устройства в специально выстроенные ниши. Отвлечь взгляд от техники красивым декором, зелеными растениями.

Удачное решение с канальным устройством климатической системы. Проектируются конструкции до начала ремонта, монтируются на этапе черновой отделки квартиры

Устанавливая сплит-систему в комнате после ремонта, следует интересно обыграть размещение внутреннего блока кондиционера. Богат спектр различных приемов на этот случай – от полной маскировки до нарочитого выделения устройства в интерьере помещения.

Правила монтажа коммуникаций

Во время установки кондиционера на правильный монтаж трассы для охладительного контура отводится значительное время, что обусловлено факторами:

• Максимальное расстояние между блоками – 30 м. На расстоянии до 5 м все свойства охлаждающей жидкости сохраняются. Чем больше расстояние, тем больше потерь.
• Соединение медных труб должно быть герметичным, система подачи фреона максимально заизолирована, чтобы избежать утечки газа, которая снизит рабочие характеристики климат-системы, вплоть до выхода ее из строя.
• Лучше всего для охлаждающего контура проштробить трассу в стене. Коммуникации будут спрятаны, что сохранит эстетику помещения. Если ремонт уже сделан, трубы закрываются пластиковым коробом. При этом нужно обеспечить доступ к соединениям для сервисного обслуживания.

Минимальное расстояние

• Нельзя допускать перегибов фреонового трубопровода, чтобы охлаждающая жидкость циркулировала свободно.
• Для климат-системы рекомендуется провести отдельный электрический кабель с отдельным выключателем в щитке, чтобы снять нагрузку с общей сети питания, особенно если она уже старая.
• Все соединения электрических проводов надежно изолировать.
• Дренажную трубку лучше всего уложить в отдельную штробу.
• Правильным будет провести патрубок к канализационной трубе для отведения конденсата.
• Если такой возможности нет, трубу можно вывести возле наружного элемента климат-системы, следя при этом, чтобы конденсат впоследствии не портил фасад здания, не попадал на прохожих.
• Внутри отверстия наружной стены устанавливается подстаканник, через который пропускаются соединительные коммуникации.
• Трубы с хладагентом, электрический кабель, дренажный патрубок обязательно упаковываются поролоновой трубой, обматываются виниловой лентой.
• После крепежа наружной части кондиционера на фасад и подключения климат-системы необходимо провести вакуумацию (минимум 50 мин) при помощи специального оборудования. Так обеспечивается полное удаление воздуха, жидкости из охлаждающего контура, исключая появление коррозии на внутренней поверхности труб.
• Обязательно провести пробный пуск кондиционера в окончании монтажных работ.
• Необходимо проверить устройство на отсутствие утечки хладагента, наличие постоянного давления внутри контура, своевременное выведение конденсата. Тестируются основные функции климат-системы.

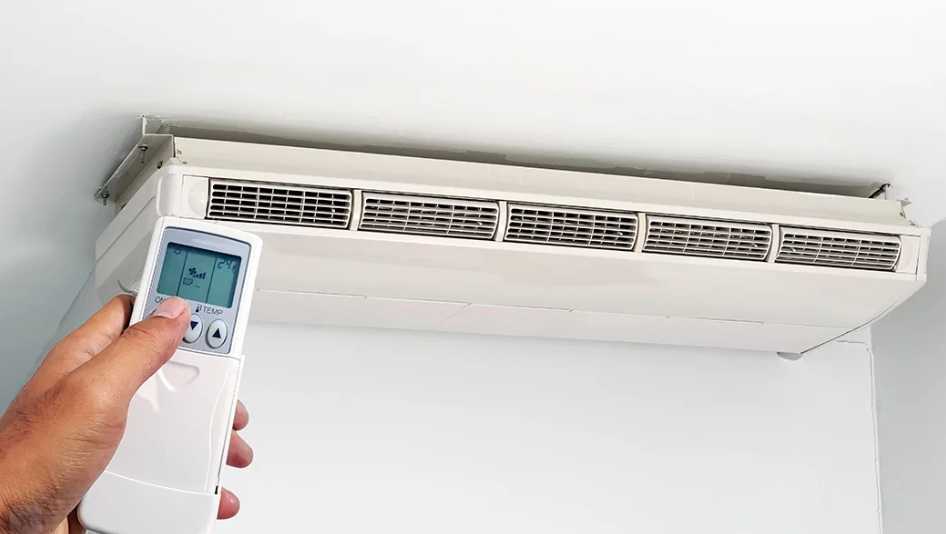

Настройка потолочного кондиционера

Основная задача кондиционера – обеспечить прохладу в помещении. В качестве дополнительных функций может быть предложен обогрев, очистка, сушка воздуха, вентилирование.

Настройка потолочного кондиционера на холод производится при помощи пульта управления. Чаще всего он обозначается значком снежинки или пометкой «cool».

Настройка кондиционера позволяет изменить температуру в помещении, направление движения воздуха. Выбирая параметры, не переусердствуйте, чтобы не простудиться

Используя пульт, легко изменить температуру, до которой будет охлаждаться воздух, направление его движения. Лучше всего жалюзи настроить так, чтобы холодный поток двигался вдоль потолка, а не был направлен на людей, находящихся в помещении.

Устанавливая настройки, учтите, что пользователь может задать индивидуальные параметры работы климатического оборудования или остановиться на автоматическом режиме.

Вакуумирование — для чего и как сделать

Последний этап, которым заканчивается установка кондиционера своими руками — удаление воздуха и влаги, остатков аргона из системы. При монтаже влажный воздух из помещения или с улицы заполняет медные трубки. Если его не удалить, он попадет в систему. В результате компрессор будет работать с большей нагрузкой, будет больше греться.

Чтобы выглядела трасса аккуратней, ее можно замотать алюминиевым скотчем

Наличие влаги также негативно сказывается на работоспособности системы. Дело в том, что фреон, которым заправляют кондиционеры, содержит некоторое количество масла для смазки элементов изнутри. Это масло гигроскопично, но напитавшись водой, оно менее эффективно смазывает внутренности, а это приводит к их преждевременному износу.

Из всего этого следует, что без удаления воздуха работать система будет, но не очень долго и с возможными отключением по перегреву (если есть такая автоматика).

Удалить воздух из системы можно двумя способами: при помощи вакуумного насоса или некоторого количества фреона, выпущенного из наружного блока (он заправляется на заводе и имеет некоторый излишек фреона — на всякий случай).

Метод «пшика»

На портах внешнего блока откручиваем заглушки клапанов (на фото они обозначены стрелками).

Откручиваем крышки клапанов

Операции будем проводить с нижним портом (большего диаметра), который торчит перпендикулярно по отношению к корпусу. Под крышкой находится разъем под шестигранник, подбираем подходящий по размеру ключ.

Под крышкой находится клапан с разъемом под шестигранник

Далее, этим ключом, на одну секунду поворачиваем клапан на 90°, возвращаем в прежнее положение. Мы впустили в систему немного фреона, там создалось избыточное давление. Нажимаем пальцем на золотник, который находится на том же порту. Этим мы выпускаем смесь фреона и находящихся там газов. Нажимаем буквально на секунды. Част смеси должна остаться, чтобы не запустить новую порцию воздуха внутрь.

Повторить можно 2-3 раза, не больше, второй раз можно поворачивать клапан, расположенный выше. При трассе в 2-3 метра — можно 3 раза, при длине 4 метра — всего два. На большее запасов фреона не хватит.

Когда воздух практически удален, на выход с золотником (заправочный) накручиваем заглушку, управляющие клапана (под шестигранник) открываем полностью, запуская фреон в систему. Все места соединений промазываем мыльной пеной чтобы убедиться что они герметичны. Можно запускать.

Вакуумный насос

Для данной операции необходим вакуумный насос, трубка высокого давления, группа из двух манометров — высокого и низкого давления.

Не открывая клапанов на управляющих вентилях, ко входу с золотником подключаем шланг от вакуумного насоса, включаем оборудование. Оно должно работать 15-30 минут. За это время вытягивается весь воздух, пары, остатки азота.

Потом насос отключают, закрывают вентиль насоса но не отсоединяют и оставляют еще минут на 15-20. Все это время надо наблюдать за показаниями манометров. Если система герметична, изменения давления нет, стрелки манометров замерли на месте. Если стрелки меняют свое положение — где-то есть утечка и ее необходимо устранить. Найти ее можно с помощью мыльной пены и подтянуть соединение (обычно проблема находится в месте подсоединения медных трубок к выходам блоков).

Вакуумирование кондиционера при помощи насоса

Если все нормально, не отключая шланг насоса, полностью открываем клапан, который находится внизу. Внутри системы слышны какие-то звуки — фреон заполняет систему. Теперь в перчатках быстро окручиваете шланг вакуумного насоса — из клапана может вырваться некоторое количество ледяного фреона, а вам обморожения ни к чему. Теперь откручиваем полностью клапан вверху (где подключена более тонкая трубка).

Почему в таком порядке? Потому что при заполнении фреоном система находится под давлением, которое быстро запирает заправочный порт при отсоединении насоса. Вот и все, установка кондиционера своими руками завершена, можно включать.

Справедливости ради надо сказать, что подобную операцию — вакуумирование — проводит только в России и ближайших странах. В том же Израиле, где кондиционеры работают круглый год, ничего подобного не делают. Почему — вопрос для размышлений.

Подключение кондиционера к электросети

Чтобы закончить с внутренним блоком переходим к подключению проводов питания.

Открыв переднюю крышку внутреннего блока, откручиваете пластиковую заглушку для подключения кабеля.

Просунув кабель, подключаете его согласно электрической схеме. Для этого на клеммной колодке ищите обозначения:

L- фаза

N – ноль

значок заземления

Проверяете на кабеле питания, где у вас фаза и ноль и подключаете соответствующие концы в свои клеммы.

При подключении кондиционера небольшой мощности (до 2,5квт) напрямую от щитовой без розетки, у вас в штробе должен быть заложен трехжильный кабель ВВГнг-Ls 3*2,5мм2.

В щитке устанавливается автомат на 16А.

При маломощном кондере до 1квт, можно конечно использовать сечение и 1,5мм2+автомат 10А, но 2,5мм2 более универсальный вариант и позволит в дальнейшем без проблем поменять сплит-систему на большей мощности.

Если же кондиционер будет подключаться через уже существующую розетку, то используйте провод с вилкой ПВС 3*2,5мм2.

В подключении между собой внутреннего и наружного блока, также нет ничего сложного. Здесь, как правило, используется кабель 4*2,5мм2 или 5*2,5мм2. Маркировка клемм на этих блоках одинакова.

Соответственно бросаете между ними кабель (не провод ПВС, а именно кабель ВВГнг!) и соединяете жилы одного цвета с клеммами L1 на внутреннем блоке и L1 на внешнем, N – на внутреннем и N – на внешнем, и т.д. Просто следуйте схеме подключения и надписям.

Иногда сам кондиционер в комнате запитывается не с розетки, а с наружного блока (чаще всего у инверторных моделей). В этом случае у наружки будет на несколько клемм больше.

Это фаза-ноль-земля. Тогда кабель питания от розетки или диффавтомата в щитовой, прокладываете именно наружу, а не к внутреннему блоку.

Подключение трубок трассы фреона снаружи происходит аналогично комнатному соединению.

Стандартная комплектация

После приобретения кондиционера потребитель получает:

• 2 блока – внутренний и наружный;
• Фильтры;
• Дистанционный пульт управления (батарейки в комплект не входят);
• Медную трубку (наличие такой детали зависит от производителя, так как не все включают ее в набор);
• Дренажная помпа (в дорогих моделях);
• Гарантийный талон и техпаспорт.

Отсутствие необходимых для монтажа сплит системы элементов объясняется тем, что условия для установки различны и значительно отличаются. Невозможно предусмотреть длину кабеля, дренажной трубы, всей трассы, а также место установки и способ крепления.

Некоторые фирмы дополнительно комплектуют системы устройствами для работы в зимнее время. Это:

1. Нагреватель для масла. Он не дает жидкости загустеть и тем самым обеспечивает надежную смазку мотора. В противном случае масло не будет поступать в компрессор и он будет работать «всухую». Такая ситуация приводит к быстрому износу сплит систем, снижению эффективности работы оборудования.
2. Нагреватель для дренажной трубки. Он подогревает конденсат, не давая ему замерзнуть и перекрыть шланг.
3. Регулирующее устройство для контроля над давлением конденсата. С его помощью контролируется работа вентилятора и наружный блок не покрывается коркой льда.

Зимний комплект покупают, если планируется использование оборудования круглый год.

Технические требования к монтажу блоков

Существует ряд правил по выбору места для установки блоков кондиционера, но нюансы не всегда указываются в инструкциях и технической документации оборудования, хотя имеют очень важное значение при эксплуатации. Существующие расчеты для систем кондиционирования воздуха предполагают обязательное соблюдение ряда параметров при установке. Так, для внутреннего блока необходимо соблюдать следующие параметры:

Так, для внутреннего блока необходимо соблюдать следующие параметры:

• расстояние от верхней крышки внутреннего блока кондиционера до потолка, для обеспечения нормального всасывания воздуха, должно быть не менее 15 см;
• расстояние до угловой стены, к которой примыкает блок кондиционера – не менее 30 см;
• расстояние до возможного препятствия движению выдуваемого внутрь помещения воздуха – не менее 1,5 метра.

Несоблюдение этих технических параметров может привести к нарушению нормального функционирования кондиционера и повышению потребляемой мощности.

Также недостаток воздушных масс, поступающих для охлаждения, может привести к нестабильной работе и поломке внутреннего блока кондиционера.

Установка кондиционеров в многоквартирных домах самостоятельно на самом деле законодательством не разрешена. Существующие нормы федеральных законов, гражданского и жилищного кодекса обязывают согласовывать момент установки кондиционеров с жильцами дома, с управляющей компанией, с органами исполнительной власти

Что касается бытовых правил установки внутреннего блока кондиционера, то при выборе места, куда будет направлен поток холодного воздуха, нужно исключить вероятность постоянного нахождения там человека.

Холодный воздух не должен поступать на место для отдыха (диван, кровать) и место для работы (компьютерный или письменный стол). Иначе не избежать постоянных болезней из-за продувания холодным воздухом.

Для установки внешнего блока требуется соблюдение следующих параметров:

• расстояние от задней стенки внешнего блока до стены здания не меньше 10 см, иначе будет затруднен «захват» внешнего воздуха;
• соблюдать достаточное расстояние от земли (при установке кондиционеров на первых этажах или в частных домах), чтобы исключить попадание в блок снега, грязи, воды;
• устанавливать на расстоянии не менее 1 метра от газовых труб;
• обеспечить не менее 1 метра свободного пространства для выдувания воздуха вентилятором.

Наружный блок кондиционера необходимо установить на внешней стене здания, примыкающего к своей квартире. Также следует исключить расположение блока на стене соседней квартиры. В случае необходимости обеспечить внешний блок специальным козырьком – это нужно для недопущения падении сосулек в зимний период времени на блок кондиционера.

Важно при расположении наружного блока учесть возможность свободного доступа к нему для проведения технического обслуживания. Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома. Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома. Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Стоит отметить, что на заре массового монтажа кондиционеров в многоквартирные дома считалось, что наружный блок нужно устанавливать ниже внутреннего. Этот миф был основан на том, что именно так будет обеспечиваться постоянная смазка маслом компрессора наружного блока (иначе масло якобы собирается во внутреннем блоке).

С точки зрения расположения внешнего и внутреннего блоков определяющим параметром считается расстояние между ними.  Установленные рамки – от 1 до 6 метров, но производителем могут обозначаться конкретные параметры, которые стоит неукоснительно соблюдать.

При превышении предельно допустимого расстояния (более 6 метров) придется дополнительно закачать фреон в систему, а при расположении менее метра необходимо сформировать из трубки кольцо для обеспечения необходимого метража.

Более подробно вопрос правильного выбора оптимального места для установки кондиционера мы рассмотрели в другой нашей статье.

Выбор необходимых трубок

В целях безопасности лучшим решением будет приобрести целую бухту медной трубки. Это оправдано, так как в обрезанной трубке может остаться мелкая стружка, которая в процессе работы способна вывести компрессор из строя. Кроме того, необходимо проследить, чтобы на краях трубки был заводская развальцовка, и на трубке отсутствовали трещины, заломы и прочие дефекты. С помощью длинного трубопровода можно опустить внешний блок намного ниже внутреннего. В данном случае перерасход материала быстро окупится, так как возникший эффект термосифона снизит затраты энергопотребления оборудования.

Обрезка, очистка и придание формы трубкам

До начала установки кондиционера необходимо сделать пробную развальцовку, шабровку и обрезку трубки. Для развальцовки применяется специальный инструмент, перед работой нужно внимательно осмотреть и изучить его устройство, возможные дефекты при использовании, и знать, как выглядит конечный результат. При покупке целой бухты лучше всего приобрести еще небольшой обрезок для пробных работ, так как бухту для этих целей резать не рекомендуется. Обрезка трубки производится круговым движением трубореза. Далее нужно сделать шабровку, при которой трубка должна находиться концом вниз, чтобы обрезки трубки не попали в просвет и вовнутрь.

Где нужно устанавливать кондиционер?

Как правильно установить кондиционер в квартире? Где он должен находиться? Рассмотрим некоторые правила монтажа оборудования:

Поток воздуха установленного устройства не должен быть направлен на людей. При работе устройства в режиме подачи холодного воздуха (его температура может достигать до 15°C) попадающий напрямую на человека может привести к его заболеванию, например, ангиной. Да и последствия могут совсем не радостные. Как правило, в офисе поток направляют в то место, где люди находятся меньше всего по времени или в промежутке рабочих мест. Если в спальной комнате повесить кондиционер некуда, кроме, как над кроватью, в таком случае, его лучше определить над головой, чтобы поток воздуха был направлен в ноги. Внутренний блок системы должен быть расположен таким образом, чтобы он не портил интерьер. Не рекомендуется вешать устройства напротив входа в помещение.

Высота. На какой высоте установить кондиционер? Устанавливать блок нужно таким образом, чтобы между устройством настенного оборудования и потолком оставалось не меньше 10 см пространства.

Нельзя устанавливать устройство над комодом или шкафом, если расстояние, которое сохраняется между ними, меньше чем пределов 70 – 100 см

Это важно по тем причинам, что при включении кондиционера, вся скопившаяся на шкафу пыль будет сдуваться на пол. Плюс к этому, приближенно расположенная горизонтальная поверхность плоскости будет способствовать созданию круговорота воздуха, что, в свою очередь, приведет к падению эффективности работы сплит – системы. Дело в том, что холодный поток воздуха будет попадать обратно в воздухозаборник, а кондиционер (принимая холодный воздух и «понимая», что комната охладилась, и его работа не нужна) постепенно прекратит свою работу

Датчик температуры воздуха в кондиционерах устанавливается на выходе потока воздуха. Длина трассы оборудования должна быть, как можно меньше. Чем длиннее трасса, тем дороже стоимость установки кондиционера и ниже эффективность работы устройства

Дело в том, что холодный поток воздуха будет попадать обратно в воздухозаборник, а кондиционер (принимая холодный воздух и «понимая», что комната охладилась, и его работа не нужна) постепенно прекратит свою работу. Датчик температуры воздуха в кондиционерах устанавливается на выходе потока воздуха. Длина трассы оборудования должна быть, как можно меньше. Чем длиннее трасса, тем дороже стоимость установки кондиционера и ниже эффективность работы устройства.

Подключение трубок фреономагистрали

Переходим к этапу подключения коммуникаций.

Соединяете развальцованные трубки с внутренним блоком кондиционера, используя разводные ключи.

Если богаты динамометрическим ключом, то лучше применить его.

Вот рекомендуемые усилия затяжки для фреоновых трубок различных диаметров:

1/4 – 16-20Нм

3/8 – 35-45Нм

1/2 – 45-55Нм

Далее берете межблочный кабель и скручиваете все это в единое целое с фреоновой магистралью при помощи армированного скотча или виниловой ленты.

Не забудьте натянуть на медные трубки изоляцию необходимого диаметра.

Чтобы грязь случайно не попала во внутрь трубки, ее концы замотайте изолентой.

Ошибка №8
Ни в коем случае нельзя оставлять теплоизоляцию трубок без защиты.

В противном случае, со стороны улицы под воздействием УФ-лучей, в течение нескольких сезонов все это превращается в труху.

Если ваш термофлекс светостойкий и не боится солнца, то подумайте о птичках. Вороны очень хорошо клюют и растаскивают такой материал себе на гнезда.

Ошибка №9
Также не оставляйте без изоляции ни одного участка внутри помещения. В особенности места соединения.

Здесь постепенно будет образовываться конденсат и в конечном итоге на ваших обоях появится аккуратная струйка воды.

Саму магистраль обмотанную скотчем внутри комнаты прячут в пластиковый короб.

Однако, если у вас короткий участок и остались старые обои, то вместо применения короба, магистраль можно обклеить ими. Получится почти незаметная картина.

Далее пропускаете магистраль через сквозное отверстие наружу.

Что нужно учесть при выполнении монтажных работ

Перед установкой системы очистки и охлаждения воздуха очень важно обратить внимание на некоторые моменты

• Очень важным является сам процесс приобретения кондиционера. Чаще всего допускается ошибка именно при выборе модели, где приходится учитывать многие факторы – площадь и объем помещения, наличие в нем вентиляции, единиц бытовой техники, излучающей при работе тепло. Нужно предусмотреть количество окон в комнате, и даже число людей, которые будут находиться здесь постоянно. Таким образом, при выборе типа и модели кондиционера нужно полностью довериться специалисту.
• Практика показывает, что самым удачным временем установки системы, является период ремонтных работ в помещении или до их начала. Монтаж системы после ремонта может стать очень затратной процедурой.
• Рекомендуется хорошо продумать место крепежа блоков, так как в дальнейшем их перемещение будет крайне затруднено.
• Существует несколько вариантов размещения внутреннего блока – на стене, потолке или на полу. Кроме того, модели могут значительно отличаться друг от друга и функциональными свойствами. Поэтому необходимо хорошо изучить технические характеристики устанавливаемого оборудования и в соответствии с этим выбрать место его размещения в комнате. Стоит обязательно предусмотреть наличие отопительных приборов, предметов, затрудняющих движение потоков воздуха (шторы, мебель), расположения рабочего места, зоны отдыха и т.д.
• Перед началом монтажных работ желательно сразу приобрести все нужные материалы и инструменты – крепежный инвентарь, декоративные короба для коммуникаций, материалы для электропроводки, дрель и т.д.

Значки и кнопки на пульте управления кондиционером

Приветствую всех на сайте Кондиционерщик! Сегодня я постараюсь написать наиболее понятную инструкцию по управлению бытовой сплит-системой. Надеюсь, что после прочтения каждый пользователь сможет управлять абсолютно любым кондиционером.

Начну с того, что для использования кондиционера он должен быть подключен к сети. Обычно он подключается или вилкой в розетку или через «автомат» в электрическом щитке. При подаче «питания» на прибор вы услышите звуковой сигнал от внутреннего блока или увидите разовое открытие/закрытие жалюзи. Если электропитание не поступает, то читайте возможные причины.

P.S. Бывает, что некоторые кондиционеры автоматически включаются после подачи «питания» – в этом нет ничего страшного. Просто продолжайте его настраивать по инструкции.

Далее берем в руки пульт…
