Как сделать дренаж вокруг дома своими руками

Фильтрующие и накопительные колодцы

При отсутствии возможности сброса воды в естественные водосборники: кюветы, речки, пруды, ничего не остаётся, как обустроить колодец. Вариантов два: колодец с дренирующим дном и накопительная ёмкость.

Вариант 1. С дренажными колодцами

Суть устройства дренажного колодца заключается в том, что попадающая в него вода фильтруется и просачивается в более глубокие почвенные слои. В системе трубного водоотвода их может быть несколько. Их располагают в начале линии, в местах поворотов, пересечений, изменения уклона или диаметра труб.

Колодец можно соорудить из фабричных бетонных колец с перфорацией, приобрести готовое пластиковое изделие, либо отрезать кусок трубы большого диаметра, сделать в её стенках отверстия и установить в цилиндрический шурф глубиной 1,8-2 м на подготовленное щебневое основание.

Цены на популярные модели дренажных колодцев

Колодец дренажный

Вариант 2. С накопителем

Вода, которая собирается с участка, может быть как-то использована в хозяйстве: для мойки машин, разведения рыбы или раков, полива тепличных культур. Во всяком случае, если на участке подземные воды и так достигают высокой отметки, добавлять к ним ещё и поверхностные стоки нерационально.

  • Вода может отводиться в уличный ливневой коллектор, канаву или просто в лес или речку. Для этой цели в систему внедряют не дренажный, а накопительный колодец. Разница между ними в том, что первый имеет проницаемые стенки и дно, а второй должен быть герметичным.
  • В него устанавливают насос с поплавковым датчиком. Как только емкость наполняется выше заданного уровня, он начинает работать, сбрасывая излишки воды в водоотводный канал или расположенный подальше от участка дренажный колодец. Остальное всегда в запасе, и если нужно, вы можете использовать накопленную воду.
  • Она может очень выручить в случае необходимости пожаротушения. Либо, когда вы затеете во дворе какую-то постройку, которая потребует воды – например, для увлажнения утрамбовываемой песчаной подушки.
  • В период летней засухи водный запас, за который не нужно платить ни копейки, пригодится и для полива грядок, страдающих от излишней влаги в другие сезоны. Ведь на дачах зачастую нет никакой воды кроме той, что её обитатели привозят себе для питья.

Электрические погружные насосы

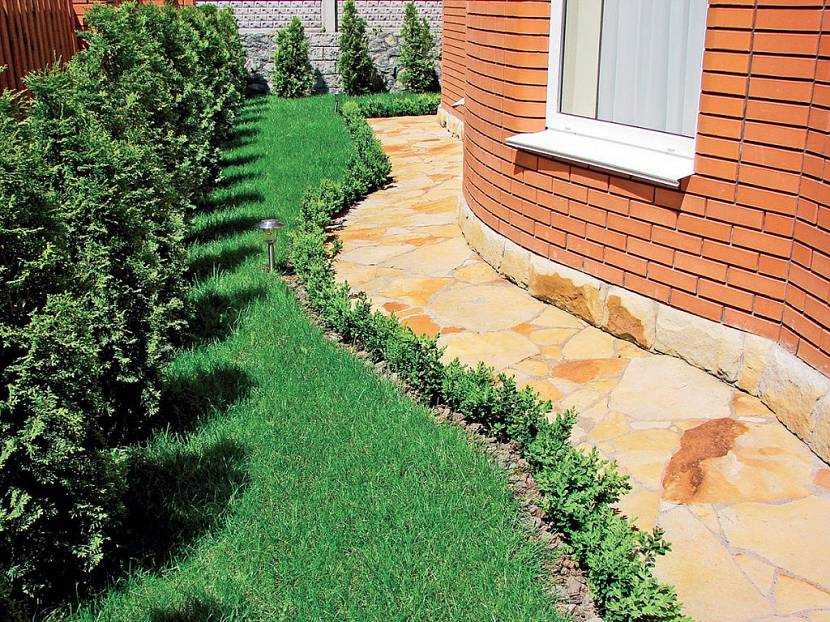

Отмостка: значение, монтаж

Важный элемент защиты фундамента здания от воздействия влаги — отмостка. Конструктивно — водонепроницаемая полоса, помещенная поверх почвы, на некоторой глубине. Последний вариант — скрытая отмостка.

Воздействие воды на фундамент здания с дренажом, без

Отмостка применяется в строительстве давно. В традиционном виде — хорошо утрамбованный слой глины, толщиной 20-25 см, шириной 120-170 см. Размещается отмостка вдоль стен по периметру здания. Поверхности придается небольшой наклон в 5-10 градусов от стены. Позволяет атмосферной, талой влаге стекать на максимальное расстояние от цоколя, фундамента. Поверх слоя глины часто размещают утрамбованную песчаную подушку, бетонные плиты, тротуарную плитку. Под слоем глины рекомендуется разместить листы утеплителя, например, экструдированного пенопласта, толщиной 10-12 см. Предохранит от потерь тепла фундамент, не позволит растапливать замерзший грунт зимой.

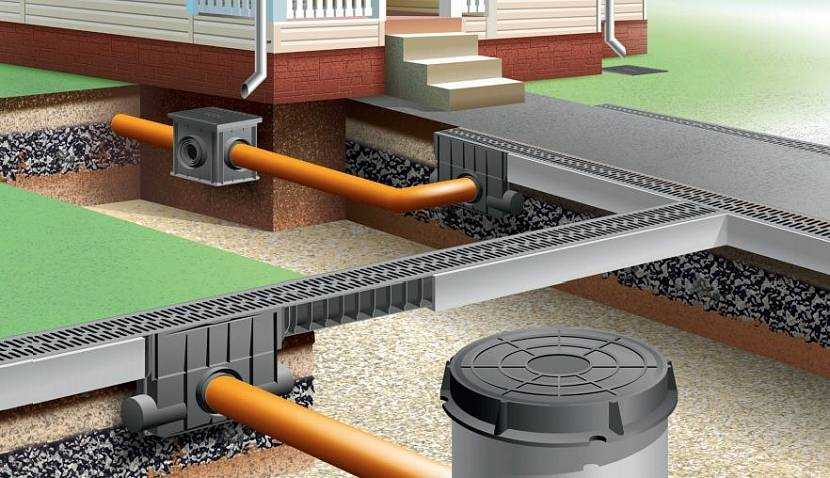

Схема сочетания ливневки, дренажа

Размеры отмостки не должны превышать по ширине дренаж. Стекающая вода должна просачиваться к дренам. Детали конструкции подробно приведены на иллюстрациях.

Как правильно сделать глубинный дренаж?

Для корректного монтажа глубинного дренажа на личном земельном участке в первую очередь формируют четкий проект всех работ, установив виды имеющейся на территории грунты, особенности рельефа и уровень залегания грунтовых вод.

Такой вид исследований поручают инженерно-геологическим организациям. Они совершат полное изучение площади, а потом предоставляют заказчику топографическую съемку, во всех подробностях описывающую рельеф, гидрогеологические особенности и геологическое строение участка. Имея под рукой такую информацию, установить эффективную водоотводную систему не составляет никакого труда.

Сооружение системы выполняется в следующем порядке:

Основные элементы системы глубинного водооттока – дрены (трубы специфической конструкции). Их располагают ниже фундаментной подушки здания, которое планируют защитить, либо по всему периметру землевладения на глубине от 80 сантиметров до полутора метров.

Необходимый уклон трубы делают в сторону коллектора, сливного колодца или любого другого естественного либо искусственного водоема, расположенного за пределами участка.

Таким способом собирают влагу, собравшуюся в результате осадков, и понижают до некритичного состояния общий уровень залегающих рядом грунтовых вод. В центре участка и по краям дрены располагают на расстоянии 10-20 метров друг от друга. Конструкции придают форму елочки, где крайние каналы перенаправляют всю воду в основную траншею, ведущую к главному водозаборнику.

Для усиления эффективности работы глубинной дренажной системы стоит использовать трубы, оснащенные двухслойным геотекстильным фильтром и круговым перфорированным слоем. Такой вариант коммуникаций подходит для грунтов всех видов и обладает способностью отводить большее количество воды

На абсолютно ровных участках необходимого уклона добиваются путем понижения при выкапывании дна траншеи. Для суглинистых и глинистых грунтов оптимальным уровнем уклона считается 2 сантиметра на каждый метр трубы, для песчаных – 3 сантиметра. Если участок имеет масштабную площадь, во избежание слишком глобальных земляных работ устанавливают несколько смотровых колодцев.

Коммуникационные трубы оснащают поворотными и водоприемными колодцами. В случае надобности и при невозможности вывести излишки воды за пределы участка добавляют к остальным элементам поглотительный (фильтрующий) колодец, предназначенный для слива основного объема воды.

Под основанием поглотительного колодца обязательно делают насыпной слой щебня или битого кирпича. Это нужно для того, чтобы собранная жидкость равномерно уходила в почву и не размывала нижние слои, провоцируя проседание грунтов

Непосредственно перед укладкой труб в траншеи засыпают 10-сантиметровый слой крупнозернитого песка и такой же слой щебня.

Получившаяся амортизационная подушка не позволяет коммуникациям ломаться под тяжестью почвы. Во избежание заиливания труб каналы простилают геотекстилем.

Укладку глубинного дренажа на участке желательно провести уже после всех тяжелых строительных работ, чтобы коммуникации не просели и не треснули в результате интенсивной эксплуатационной нагрузки

Поверх разложенных труб делают еще по одному слою из песка и щебня, а оставшиеся пустоты заполняют землей, делая на поверхности холмики. Когда система окончательно «сядет» в траншеи, насыпанная земля сама опустится до естественного уровня.

Правильно и четко установленная система обеспечивает своевременный и быстрый отвод влаги с участка и надежно оберегает строения от подтопления и последующего разрушения.

Монтаж дренажа

Рассмотрим, как сделать дренажную систему вокруг дома двумя способами.

Для этого проводятся такие работы:

  1. Фундамент с внешней стороны грунтуется специальной битумной грунтовкой.
  2. На подсохшую поверхность наносится битумная мастика.
  3. На мастику наклеивается арматурная сетка с ячейками 2 х 2 мм.
  4. На следующий день, после застывания мастики, на сетку вновь наносится уже второй слой мастики.

На фото дренажная система вокруг дома — траншея и смотровые колодцы по краям

Подготовка фундамента закончена. Далее выполняются основные работы:

  • монтируется коллекторный колодец, к которому будут подводиться дренажные трубы. Он располагается в самой нижней точке на участке;
  • при помощи лазерного или строительного уровня обеспечивается уклон траншеи, проходящей возле фундамента, в сторону водосборника;
  • дно траншей засыпается слоем песка не менее 5 см;
  • на песок укладывается геотекстиль, стороны которого впоследствии будут заворачиваться внахлест;
  • создается гравийная засыпка, имеющая толщину порядка 10 см;
  • на слой гравия укладываются подготовленные перфорированные трубы. Обеспечивается их уклон в 2 градуса;
  • трубы стыкуются переходниками и угловыми соединителями;
  • по углам здания все трубопроводы входят в установленные смотровые колодцы;
  • от смотровых колодцев прокладываются трубы, отводящие воду в сборный колодец или сливную яму. Данные трубы также располагаются в траншеях и имеют уклон;
  • производится засыпка труб гравием (около 10 см) и оборачивание всего содержимого геотекстилем. Посредством синтетических веревок геотекстиль прочно фиксируется;
  • дальнейшая засыпка траншей до уровня почвы осуществляется песком или дерновой землей.

Для этого вида работ также понадобятся трубы с перфорацией, щебень, песок и геотекстиль. Когда изготавливается кольцевая дренажная система вокруг дома — технология предусматривает прокапывание траншей на удалении 5-8 м от фундамента строения, чтобы исключить возможность просадки грунта вокруг него. Траншеи располагаются вокруг строения и представляют собой замкнутую систему. Глубина траншей должна быть такова, чтобы дренаж проходил ниже уровня залегания фундамента на 50 см.

Сразу же проводят траншею (или несколько траншей) по направлению к основному водосборному колодцу. Уклон траншей обеспечивается не менее 2-3 см на погонный метр. Уклон можно регулировать подсыпанием песка в нужных местах.

Схема дренажа вокруг дома

Далее проводятся следующие работы:

  • дно траншей выстилается слоем песка, а затем геотекстилем, края которого заворачиваются на их стенки;
  • на геотекстиль засыпается щебень слоем 10 см;
  • на щебень выкладываются трубы с просверленными в них отверстиями. Диаметр труб желательно применять не менее 10 см. Желательно все трубы предварительно обернуть слоем геотекстиля, который предотвратит их засорение;
  • проверяется уклон труб, который должен быть не менее 2 градусов;
  • на поворотах труб монтируются смотровые колодцы, закрываемые съемными крышками. Такие же колодцы должны устанавливаться на длинных прямых участках, с шагом 12 м;
  • поверх уложенных труб засыпается щебень или гравий слоем 20-30 см;
  • весь «пирог» внутри траншей оборачивается с перехлестом геотекстилем;
  • оставшееся в траншеях место засыпается речным песком и закрывается дерном.

Устройство дренажной системы водоотвода от фундамента зданий выполняется таким образом, чтобы она не была связана с глубинной водоотводящей системой. Многие допускают ошибку и делают отвод дождевой воды с крыши в прифундаментный дренаж. Это является ошибкой, так как эта система предназначена исключительно для отвода грунтовых вод. А попадание воды в разное время года в глубинную водоотводящую систему — способно быстро вывести её из строя.

А также очень важный момент, в котором допускают ошибку, – это недостаточный уклон водоотводящих труб и, как следствие, застой в них воды. Эту проблему очень трудно устранить после завершения всех работ

Поэтому вопросу правильного и достаточного уклона необходимо уделять внимание с самого начала устройства дренажа

Как и всякая другая инженерная сеть, дренажная система фундамента требует периодического осмотра и ухода. Это связано с загрязнением водоотводящих труб в процессе эксплуатации. Для этого предусмотрены ревизионные колодцы по углам здания. В них можно опустить шланг и с помощью струи воды под давлением вымыть весь осадок, но начинать надо с верхней точки.

Выполнение дренажа дома и участка в целом

Рассмотрим, как сделать дренаж вокруг дома своими руками, если приходится иметь дело с глинистыми грунтами, а уровень грунтовых вод чрезмерно близок к фундаменту. Направление прокладки траншей определяется с помощью нивелира или лазерного дальномера.

Укладка слоя геотекстиля (только не плотного иглопробивного, малопригодного в данном случае) предусматривается для фильтрации воды, чтобы содержащиеся в ней примеси не забили отверстия в перфорированной трубе. Некоторые специалисты полагают, что укладка геоткани обязательна именно для дренирования в условиях глинистых почв. На песчаных почвах без нее можно обойтись.

В состав дренажной системы входит геотекстиль — особая ткань, выполняющая роль фильтра

Засыпая дно траншеи гравием, подбираем его так, чтобы его мельчайшие частицы превосходили по размеру отверстия, проделанные в перфорированной трубе. (Или, наоборот, учитываем, что размер отверстий должен быть меньше, чем мельчайших частиц гравия).

На гравийную подушку укладываются с уклоном трубы и состыковываются посредством крестовин или тройников. На каждом повороте предусматривается размещение смотровых колодцев, позволяющих контролировать уровень воды и прочищать, при необходимости, трубу под напором.

Прокладывая трубы по всему участку, желательно предусмотреть их сведение в магистральную, достаточно большого диаметра, по которой накопленная вода будет перемещаться к дренажному колодцу. При отсутствии магистральной трубы понадобится выведение концов каждого трубопровода к дренажному колодцу.

Основные работы

Если вы оценили положение на своём участке и поняли, что без вмешательства никуда, то прежде, чем приступить к дренажу фундамента своими руками, следует оговорить ещё некоторые правила.

  1. Во-первых, все работы должны проходить летом – по понятным причинам.
  2. Во-вторых, следует понимать, что процесс будет трудоёмким и долгим от 2 до 3 месяцев.
  3. В-третьих, необходимо позаботиться о предохранении дренажной системы от попадания в неё влаги, если погода испортится. Например, устроить навес из полиэтилена или досок.
  4. В-четвёртых, если у вас слабый грунт, нужно заранее позаботиться об его укреплении удерживающими конструкциями.
  5. В-пятых, неплохо будет откопать фундамент и осмотреть его глубину и форму.
  6. В-шестых, в земельном кадастре потребуется узнать расположение подземных источников и грунтовых вод.
  7. В-седьмых, понаблюдайте, где на вашем фундаменте скапливается больше влаги.

И наконец, заранее подготовьте схему труб, колодцев и т.д., запаситесь всем необходимым для дренажа.

Прежде, чем непосредственно подойти к пристенному дренажу, следует выполнить некоторые подготовительные работы по гидроизоляции.

  1. Для начала, как уже говорилось ранее, необходимо откопать фундамент. При этом необходимо очищать плиты фундамента от земли и старой гидроизоляции.
  2. Дайте фундаменту время просушиться.

Итак, приступим.Для начала выкопаем траншеи для укладки нашей системы, при этом отступим на 1 метр в сторону от фундамента. Прикинем ширину траншеи – она должна на 20 см., превышать диаметр трубы.

При прокладке труб не забываем, что дренаж должен проходить на полметра ниже опорной конструкции.

На песок кладём широкие полоски геотекстильной ткани таким образом, чтобы её концы выступали за границы траншеи. Далее засыпаем вокруг фундамента крупный щебень – он отлично проводит воду.

Только после всего этого, укладываем трубы, при этом следим, чтобы они ложились уклоном к нижней точке системы. С помощью фитингов соединяем трубы, на всякий случай обматываем изолентой и засыпаем на 10 см., щебёнкой. После чего сшиваем нитками концы геотекстиля.

Коллектор устанавливаем на расстоянии не менее 5 м., от дома. Он должен располагаться между уровнями трубы и грунтовых вод. От труб ниже примерно на метр. Яму для коллектора так же устилаем геотекстильной тканью и только после того, устанавливаем сам колодец. Чтобы исключить скос колодца в дне ёмкости нужно просверлить несколько отверстий и накрепко закрепить. После чего, засыпаем гравием а потом землёй.

Кстати, засыпать траншеи следует так, чтобы образовался небольшой холмик, поскольку если этого не сделать, грунт просядет и придётся подсыпать заново.

Например, представим, что ваша ёмкость для приёма воды оказывается выше уровня труб, то придётся помимо всего прочего установить и дренажный насос. Он будет принудительно перегонять водяные массы.

Предлагаем ознакомиться: Печь для бани своими руками из кирпича

Если глубина труб находится выше глубины промерзания почвы, необходимо установить систему обогрева при помощи греющего кабеля. Это предохранит вашу дренажную систему от промерзания в зимний период.

Таким образом, при желании сделать дренаж фундамента своими руками не самая простая, но вполне выполнимая задача.

По функциональному назначению и способу монтажа различают несколько основных видов дренажа вокруг фундамента дома:

  • поверхностный дренаж – выполняет роль ливневой канализации вокруг дома, тесно связан с кровельной водосточной системой;
  • пристенный дренаж фундамента;
  • кольцевой дренаж фундамента;
  • пластовый дренаж.

Фотография с участка при укладке дренажа.

Кольцевой дренаж часто используется при строительстве частных домов на участках с высоким уровнем грунтовых вод. Он состоит из дренажных перфорированных труб, проложенных вдоль фундамента дома по периметру, и смотровых колодцев.

Такая водоотводящая система может быть вокруг любого фундамента – плитного, ленточного, столбчатого. Эта система заканчивается общим дренажным колодцем, в который сбрасываются все отводящиеся воды. Отвод воды из него выполняется канализационной трубой в сторону улицы или оврага.

Отличие пристенного и кольцевого дренажа состоит в расстоянии его устройства от поверхности фундамента. Для кольцевого дренажа это в среднем три метра, а пристенный устраивается на расстоянии около одного метра.

Пластовый дренаж выполняется под всей площадью здания и может использоваться при плитном и ленточном фундаменте. Его часто используют при строительстве бань.

Что из себя представляет дренаж

Дренаж – это система, которая отводит избыточное количество влаги от здания при помощи конструкции из труб. Существует мнение, что для эффективного сбора воды достаточно лишь отмостки, но специалисты в этой области рекомендуют устанавливать полноценную дренажную систему, позволяющую обеспечить гораздо лучшую защиту здания от пагубного воздействия влаги.


Какой бы красивой ни была отмостка, она не защитит полностью дом от воздействия влагиИсточник pinterest.at

Дренажная система для дома может быть трех видов:

  • Открытая. Является конструкцией, где в качестве отводящих дренов используются траншеи открытого типа, глубина и ширина которых составляет 0,5 метра. Это самый простой в исполнении вариант дренажа для самостоятельной установки. К недостаткам такой системы можно отнести неэстетичный вид, а также ненадежность сооружения, которое потребует дополнительного укрепления стенок специальными лотками;
  • Засыпная. Это конструкция, где подготовленные траншеи засыпаются крупнодисперсным щебнем или бутом, а поверх накладывается дерн. Преимущество такого дренажа – долгий срок службы и простота в установке. Кроме плюсов существуют и минусы: низкая пропускная способность, невозможность проведения технического обслуживания;
  • Закрытая. Осуществляется путем укладки в землю дренажных труб с отверстиями. Такая система отличается эффективностью и отсутствием недостатков других систем. Ее минус – достаточно сложная в исполнении установка.


Закрытую дренажную систему сложно сделать правильно без определенных навыков и знанийИсточник handmaster.ru

Основные этапы монтажа

Первым делом стоит нарисовать на бумаге план участка и определиться, как именно будет проходить дренаж. Помните, что стекать вода должна в самую нижнюю точку – там и обязан быть резервуар для воды. Для определения такого участка можно воспользоваться прибором теодолитом. Исходя из плана рассчитывается необходимое количество материалов.

Поэтапная инструкция выполнения работ:

  • В соответствии с проектом на бумаге стоит разметить участок на местности.
  • После этого производится выкапывание траншей, размер которых должен учитывать трубу и гравий, которые будут закопаны там.
  • Для рытья лучше взять штыковую лопату – она увеличит скорость работ.
  • Ширина канавы должна составить примерно полметра.
  • Следующим этапом будет создание уклона канавы для системы.
  • При этом учитываются перепады высоты, которые отмечаются вешками.
  • Чтобы дно образовало нужный уклон, используем песок.
  • На основание траншеи выкладывается геотекстильный материал, который в местах стыка должен иметь хороший зап`ах.

  • Далее он заполняется гравием с учетом уклона.
  • В мелкой фракции делаем желоб, в который должна поместиться труба.
  • Далее укладываем водоотводные изделия, соединяем их в соответствии с технологией, проверяем, чтобы остался нужный уклон.
  • Проконтролировать направление можно при помощи натянутой нити.
  • Стыки труб соединяются при помощи специальной ленты.
  • На следующем этапе проводится установка смотровых колодцев.
  • Если водоотводные изделия не имеют фильтрующего слоя, тогда стоит обернуть их геотекстилем, закрепив веревкой.
  • После этого поверх засыпается гравий слоем до 18 см и сверху, с двух сторон с запа́хом закрываем систему краями нижнего геотекстиля.
  • Финальным аккордом будет засыпание дренажа речным крупным песком.

Перед тем как закрыть трубы, залейте в них воду и посмотрите, насколько правильно она будет идти по системе. Пока конструкция не закопана, еще можно все исправить.

Таким образом получаем хорошую и функциональную систему. Теперь чрезмерные осадки и скопление влаги не страшны вашим постройкам. Дренаж стоит монтировать не только вокруг жилых объектов, но и по периметру хозяйственных сооружений.

Несколько советов по обустройству дренажа:

В том случае, если система проходит под дорогой, по которой часто ездит транспорт, то на участке трассы трубы должны быть металлическими. Далее они обязаны плотно соединяться с остальной конструкцией.
Когда траншея готова, вначале следует утрамбовать дно, а только потом начинать заполнять комплектующими.
Засыпать водоотводные изделия гравием следует на 18-30 см.
Геотекстиль используется для предотвращения загрязнения системы. Для этих же целей можно обернуть комплектующие фильтрующим материалом.
При монтаже конструкции следует учесть возможность ее обслуживания. Для этого создают смотровые колодцы

Лучшим местом для них являются изгибы и стыки.
Важно, чтобы дрены не касались и не перекрывали уже имеющиеся в земле коммуникации – провода, трубы.
Копать траншею нужно начинать с самой высокой точки земли.
Не стоит экономить на количестве геотекстиля, поскольку этот материал призван защищать от заиливания дренажную трубу.
В качестве отстойника для воды проще всего прикрепить металлический сварной короб.

  Индивидуальное отопление в квартире: плюсы, особенности, выбор котла, этапы монтажа

Преимущества мягкой отмостки

Мягкая отмостка вокруг колодца является наиболее универсальной и имеет ряд преимуществ перед бетонной или глиняной:

Колодец с крышей

  1. Правильно выполненная, она исключает смещение кольца, тем самым, исключая попадание грунтовых вод в колодец.
  2. Грунт уплотняется, не давая возможности образовываться скрытым пустотам, в которых впоследствии может скапливаться вода.
  3. Проведение ремонтных работ на мягкой защите намного легче и имеет невысокую стоимость.
  4. Ее конструкция дает возможность последующего размещения любого покрытия. Это может быть любой камень, керамическая плитка, можно посеять газонную траву или выполнить деревянный настил.
  5. По прочности мягкая отмостка для колодца имеет более высокие показатели, чем бетонная или железобетонная.
  6. Влиянию внешних факторов подвергается только верхнее покрытие. Сама гидроизоляционная пленка имеет срок службы до 100 лет.

Материалы и инструменты

После изучения СНиПов и исследования геологических особенностей участка, составления схемы и сметы необходимо заготовить материалы и запастись инструментами, которые понадобятся во время работ.

Материалы

  • Трубы для устройства дренов расчетной длины и диаметра. Для этой цели подойдут специальные гофрированные изделия с перфорацией. Как вариант, можно применить канализационные трубы большого диаметра, предварительно просверлив в них отверстия.
  • Кольца для устройства смотровых и дренажных колодцев.
  • Геотекстиль – нетканый материал, с помощью которого будет укутан наполнитель, защищающий дрены от заиливания.
  • Крупнозернистый песок, щебень разных фракций, предназначенных для создания водоносного слоя и подушки.

Инструменты:

⦁ совковая и штыковая лопаты;

⦁ тачка, ведра;

⦁ рулетка, бечевка;

ножовка по металлу;

⦁ строительный уровень, гидроуровень;

⦁ отвес и пр.

Это не полный перечень материалов и инструментов. В каждом конкретном случае он может быть дополнен.

Дренаж участка с глинистой почвой

Построить функциональный дренаж на участке с глинистой почвой – непростая задача. Дело в том, что глина сама по себе является тяжелой не только для выращивания культурных растений, но и для водоотведения. На усадьбе с глинистой почвой вода стоит долго и, как следствие, причиняет немалый ущерб хозяйству.

А расположенные близко к поверхности грунтовые воды способны привести к еще большим проблемам. Так, зимой в морозы глина, напитанная водой, промерзает на большую глубину, что приводит к ее вспучиванию. От этого быстро разрушаются фундаменты построек на участке, гибнут деревья и кустарники.

На таких почвах следует строить глубинную дренажную систему, которая призвана осушить территорию и сохранить жизнедеятельность хозяйства. Дренаж своими руками на глинистой земле возможен, но только по качественно составленному проекту.

Работы необходимо начинать с верхней точки дачного участка. Сначала очищают пространство от мусора, убирают деревья на пути дренажных веток (корни могут повредить дрены). После разметки приступают к рытью траншей, соблюдая при этом необходимый уклон для укладки центральной трубы и ответвлений. Дно траншеи утрамбовывают и насыпают песчаную подушку слоем 10–15 см.

Затем устраивают места для дренажных колодцев. В дальнейшем на дно траншей простилают геотекстиль, за ним слой щебня, укладывают дрены, монтируют колодцы и заводят дрены в них. Обустраивают накопительные колодцы. Трубы засыпают щебнем и оборачивают геотекстилем. Сверху загружают смесь щебня и песка, присыпают грунтом.

На глинистых грунтах, кроме глубинного дренажа, может потребоваться обустройство отводных канав по периметру участка. Все зависит от скорости оттока воды по основной системе.

Особенности дренажной системы на склоне

Участки с уклоном до 8% считаются условно ровными. Для обустройства на них дренажа подходят стандартные процедуры, описанные ранее.

А вот дренаж участка на склоне имеет особенности, учитывать которые необходимо при создании систем дренирования. Главная задача такой системы состоит в предотвращении размыва почв и защите построек от разрушительного действия воды.

Важным остается вопрос залегания грунтовых вод. Если они близко подходят к поверхности, то дренаж на участке с уклоном делают для снижения уровня до глубины промерзания почвы.

Для этого устраивают комбинированную систему водоотведения, состоящую из открытых канав с заглублением и глубинного дренажа. Обязательно на участках с уклоном строят добротный водоприемник. В качестве приемника можно использовать естественный водоем.

Сложности дренажа торфяного участка

Если вы стали обладателем участка на торфяной почве, будьте готовы к постоянным работам по его осушению. На торфяниках всегда высокий уровень грунтовых вод и единственным радикальным средством, способным спасти ваши постройки от разрушения, становится поднятие участка за счет подсыпки. Что посыпать, подскажут местные жители, которые знают все тонкости геологии.

Безусловно, одна подсыпка не спасет ситуацию – понадобится дренаж торфяного участка, главной задачей которого останется снижение уровня грунтовых вод, а потом уже – отвод дождевой и талой воды.

Проектирование

Монтаж любого вида дренажной системы вокруг жилого здания должен в обязательном порядке начинаться с проектирования всех этапов работ по созданию сооружений, способствующих отведению излишней влаги. Для защиты фундамента дома и подвальных помещений оптимальным решением станет использование пристенного дренажа, обеспечивающего полноценное отведение осадков от здания.

Если на участке подземные воды расположены довольно высоко, то вас никоим образом не спасет наличие одной лишь гидроизоляции. В данном случае отвести осадки от фундамента жилого здания можно исключительно посредством обустройства продуманной системы дренажа.

Если подходить к вопросу о создании инженерного сооружения комплексно, понадобится выполнение следующего фронта работ:

  1. За счет использования качественных материалов произвести гидроизоляцию фундамента.
  2. Осуществить установку системы, способной повлиять на подземные воды в плане снижения их уровня (дренирование).
  3. Смонтировать поверхностный дренаж дома.

Придомовое водоотведение

Типы

Устройство дренажной системы вокруг дома имеет несколько типов.

  • Пластовый дренаж используется как вспомогательная конструкция. Такой дренаж чаще всего применяют как дополнительный к основной системе. Лучше всего выбирать его для участков, на которых грунтовые воды залегают на небольшой глубине. Он идеально подойдет для отвода поверхностных вод. Зачастую пластовый дренаж используется на глинистых участках. Располагать его необходимо на небольшом расстоянии от фундамента здания.
  • Кольцевой дренаж позволяет предотвратить затопление подвалов и цокольных этажей. Оптимальнее всего использовать такой дренаж на участках, где повышено содержание песка. Это связано с тем, что кольцевой дренаж почти не задерживает влагу, легко ее пропуская.
  • Пристенный дренаж используется чаще всего. Он позволяет защитить не только здание, но и подвальные уровни от влаги. Его рекомендуют использовать на участках с большим количеством глины.

Устройство

Чтобы лучше разобраться с тем, какой тип дренажа подойдет для конкретного участка, необходимо подробно рассмотреть устройство каждого из них.

Пластовый. В основе пластового дренажа находится воздушный зазор. Изготовить такой дренажный вариант можно различными способами. Самым распространенным из них является дренаж в виде слоя гравия. Для его обустройства необходимо под эксплуатируемым покрытием разместить слой гравия высотой около 50 сантиметров. Данный слой и станет воздушным зазором. На этот зазор необходимо уложить фильтрующую ткань, например, геотекстиль. После чего насыпать слой песка и выполнить отделку, например, плиткой.

  • Кольцевой. Схема данного дренажа представляет собой замкнутый круг. Допустимы разрывы круга в том случае, если вода течет исключительно с одной стороны здания. Кольцевая система устанавливается ниже, чем уровень расположения цоколя и на расстоянии два-три метра от стен. Это позволяет предотвратить затопление подвалов, а также не даст почве на участке разрушиться.
  • Пристенный. Данная система монтируется на расстоянии около 50 сантиметров от стен здания. Причем ее обязательно устанавливают ниже, чем уровень, на котором располагается подвальное помещение. За счет этого пристенный дренаж оптимально защищает фундамент от попадания влаги. Чаще всего данный тип дренажа используется на участках, где состав почвы неоднородный.

Что это такое?

Отмостка — это сооружение, которое возводят вокруг капитальных строений для отвода лишней влаги. Долгое время считалось, что для этих целей лучше подходит бетонная (жесткая) версия конструкции. Но со временем популярность приобрела мягкая отмостка, позволяющая надолго решить проблему отвода воды, выпадающей с осадками или стекающей с крыши. Гибкая лента более равномерно распределяет нагрузки, вокруг дома ее монтируют и для зданий на винтовых сваях, и для вариантов с капитальным монолитным фундаментом, причем скрытая часть такого многослойного «пирога» всегда заметно толще, чем классическая бетонная.

Установка мягкой отмостки возможна не только на придомовой территории. Вокруг колодца или дачного коттеджа, теплого курятника или хозблока ее тоже можно обустроить. Как и у других видов водоотводных сооружений, у мягкой отмостки есть свои достоинства и недостатки. Начнем с ее очевидных плюсов.

  1. Устойчивость к перепадам температур. При замерзании почвы многослойное сооружение не смещается.
  2. Стабильные геометрические параметры. Гибкая отмостка не дает усадки, поэтому позволяет исключать возможное растрескивание основания, опорных элементов. Ей практически не требуются ремонт и восстановление на протяжении всего срока эксплуатации.
  3. Совместимость с мембранными материалами. Такая прослойка позволяет улучшить гидроизоляционные показатели конструкции, повысить ее теплоемкость.
  4. Простота обустройства. Затраты, как физические, так и материальные, в этом случае не слишком велики.
  5. Эстетичность. Можно использовать в отделке различные материалы, высадить сверху газон, разбить клумбу.

Главные разновидности дренажной конструкции

Всего существует несколько разновидностей дренажной системы. Рассмотрим каждый вид в отдельности.

Пристенная конструкция

Система создается вокруг основания сооружения (фундамент). Пристенный дренаж необходимо обязательно устанавливать, если у строения имеется подвал или цокольный этаж. Проводить монтаж пристенной конструкции нужно во время обустройства фундамента строения, когда котлован еще не засыпали. Если монтирование будет проводиться позже, то придется выполнять дополнительные работы, на которые нужно потратить время, силы и денежные средства.

Укладка системы проводится вдоль фундамента. Трубы необходимо вывести от углов здания до смотровых колодцев. В точке системы, которая является самой низкой, создается колодец для вывода. В данном колодце будет производиться отвод воды за границы участка.

Кольцевая либо траншейная конструкция

Данная конструкция устанавливается на расстоянии двух или трех метров от основания сооружения. Эта разновидность дренажной системы применяется для строений, которые не имеют подвальных или цокольных помещений. Либо здание должно располагаться на глинистом грунтовом слое.

Также между основания сооружения и конструкцией дренажа создается глиняный замок для дополнительной защиты. Закладывать дренаж необходимо на глубине 50 сантиметров от точки фундамента, которая является самой низкой. Дрены должны укладываться на крупный щебень.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Коммуникации
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
