Смотровые колодцы для дренажа: виды, устройство, правила монтажа

Пластиковые колодцы для дренажа: устройство, виды, классификация, инструкция по монтажу

Дренажная система предусматривает устройство различных по назначению колодцев. Раньше их делали из бетонных колец, но в последнее время все больше стали использоваться конструкции из полимерных материалов. Последние имеют перед аналогами из бетона массу преимуществ: пластиковые колодцы для дренажа легки по весу и просты в установке.

Монтажные работы несложны, надо лишь грамотно подобрать это изделие из пластика.

Классификация колодцев системы дренажа

Чтобы избавить территорию от дождевой и талой воды, мало смонтировать на участке водосборные трубы и лотки. То же касается и влаги в грунте, одних дренов будет недостаточно, т.к. собранную им жидкость необходимо куда-то отводить. Для этого создается система из дренажных трубопроводов, неотъемлемой частью которой являются пластиковые колодцы.

Существует несколько различных типов таких конструкций, у каждой из которых свое предназначение. Они имеют разные размеры и количество вводов, могут быть с герметичным дном и без него. И все это многообразие устройств изготавливается сейчас из пластика.

Виды сооружений по функционалу

В системах дренажа используются шесть разновидностей пластиковых колодцев с различным функциональным назначением:

  1. Коллекторные. На загородных участках устраивается один коллекторный колодец для приема стоков всех видов канализационных систем. Если есть необходимость в стимуляции движения стоков, он оснащается насосом. Если планируется разгрузка системы в нижележащий слой, сооружаются без дна по типу фильтрационных.
  2. Смотровые. Устраиваются для проведения ревизии системы и периодической очистки. Располагаются в точках поворотов, формирования узлов или подсоединения к центральным магистралям.
  3. Перепадные. Устанавливаются в местах состыковки трубопроводов, проложенных на разной глубине. Используются также при необходимости уменьшения скорости самотека или при пересечении каких-либо подземных сооружений. В дренажных системах практически не применяются.

По типу доступа к обслуживанию систем колодцы делятся на обслуживаемые и инспекционные. Первая разновидность обеспечивает доступ к проходящим в колодце участкам сети для проведения обслуживания, вторая предусматривает выполнение ремонтных и прочих операций с поверхности земли.

Функционал у колодцев разный, но конструктивно они похожи. Обобщенно это вертикально ориентированный резервуар в земле, который имеет два или несколько выходных и входных отверстий. Нередко один колодец совмещает в себе ряд значимых функций. Но в большинстве случаев каждый их них монтируется для какой-нибудь одной роли.

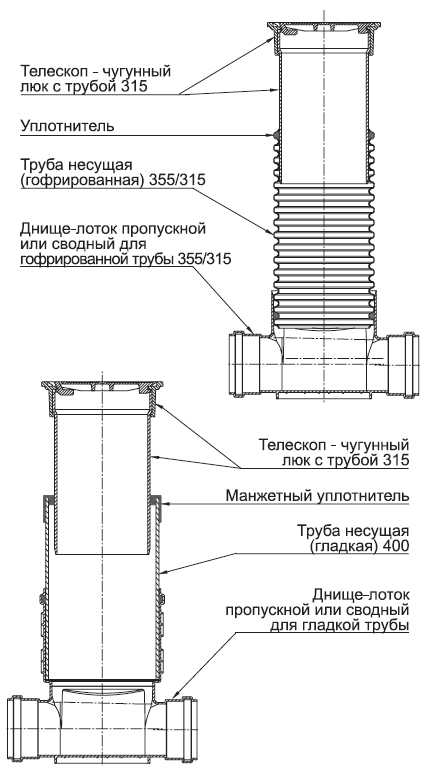

Смотровые колодезные конструкции предназначены для инспектирования и обслуживания всей системы. С одной стороны они позволяют отслеживать состояние и пропускную способность труб, контролируя уровень их засорения, а с другой именно из них производится чистка трубопроводов.

Пластиковые колодцы для дренажа: устройство, виды, классификация, инструкция по монтажу Как устроен дренажный колодец из пластика. Все виды колодезных конструкций для дренажа. Инструкция по монтажу пластикового колодца дренажной системы.

Основные виды дренажных колодцев

Существует несколько видов колодцев, которые отличаются друг от друга своим предназначением, материалом изготовления и размерами. Устройство дренажных колодцев разных видов практически одинаково.

Они представляют собой емкость с закрытым дном, в шахту которой подводятся трубы дренажной канализации. Колодец полностью погружен в землю, а его верх закрыт люком.

Главное различие между колодцами – в их назначении. Каждый вид предназначен для выполнения определенной функции и располагается в определенном месте дренажной системы.

Характеристики смотровых колодцев

Смотровые или по-другому ревизионные дренажные колодцы предназначены для:

  • проведения плановых осмотров канализационной системы;
  • контролирования работоспособности трубопровода;
  • периодической прочистки труб и проведения ремонтных работ.

Ревизионные колодцы устанавливаются в местах, где существует наибольшая вероятность загрязнения или заиливания труб. Их размеры выбираются с учетом особенностей канализационной системы. В небольших трубопроводах, как правило, устанавливаются смотровые колодцы диаметром от 340 до 460 мм.

Крупную дренажную систему целесообразно оборудовать смотровыми колодцами большого диаметра, оснащенными всеми необходимыми приспособлениями для проведения плановых осмотров и ремонтных работ

Крупные водостоки оборудуются дренажными конструкциями, имеющими внутренний диаметр до полутора метров, Некоторые емкости оснащены ступенями для удобного спуска. В такой колодец может спокойно поместиться взрослый человек для проведения работ по очистке или ремонту трубопровода. Прочистка системы проводится путем промывания труб струей воды под давлением.

Разновидностью смотровых колодцев являются поворотные конструкции, которые располагают в местах угловых соединений труб. Их необязательно устанавливать на каждом развороте, обычно они монтируются через угол.

При монтаже поворотных колодцев необходимо учитывать конструкцию дренажной системы и устанавливать их так, чтобы к ним можно было подвести все угловые и крестовые участки трубопровода.

Поворотные колодцы закапываются в углах трубопровода. Они устанавливаются таким образом, чтобы при необходимости можно было быстро произвести прочистку канализации

Предназначение накопительных конструкций

Коллекторный или по-другому водоприемный колодец служит для сбора и накопления воды и ее последующей откачки в водоем или сточную канаву. Он представляет собой большую емкость диаметром до полутора метров, в которую отводятся все трубы дренажной системы.

Его устанавливают в местах, где невозможно поставить фильтрующий колодец или отвести собранную канализацией воду в водосток. Как правило, их выносят за пределы участка.

Для отвода накопившейся воды, в коллекторных колодцах устанавливается погружной дренажный насос с отводной трубой, который откачивает собравшуюся жидкость в природный водоем

Водоприемный бак обычно оборудуют электрическим насосом, которым производится откачка накопившейся жидкости в водоем или для полива огорода. Зачатую в накопителях устанавливается автоматическая система, которая при заполнении емкости до определенного уровня, производит откачку воды в автоматическом режиме.

Особенности поглотительных емкостей

Фильтрующие колодцы используются на участках с несильно влажным грунтом, расположенных вдали от природных водоемов и не оборудованных системами водосбора. При этом количество воды, подлежащей откачке, не должно превышать 1 куб. м в сутки.

Форма колодца может быть круглой диаметром до полутора метров, либо прямоугольной или квадратной площадью не более 6 м. Обычно для изготовления колодца используют бетонные кольца или пластиковые емкости.

Глубина залегания поглотительного колодца в грунт должна быть не менее двух метров, а толщина фильтрующего слоя – не менее 30 см

Устройство поглотительного колодца отличается от других видов дренажных емкостей тем, что он не имеет герметичного дна. Вместо этого внизу колодца оборудуется фильтрующая система, которая пропускает через себя грязные стоки воды, очищает их от мусора и отводит в глубокие слои грунта.

Осушение затопленного подвала здания

Иногда возникает ситуация, что в необходимости устройства глубинного дренажа владелец дома убеждается постфактум, увидев по весне, что подвал его дома затоплен. В таком случае, помимо устройства наружного глубинного дренажа, гидроизоляции стен подвала и выполнения качественной отмостки, необходимо провести осушение подвала здания.

установка насоса в приямке для осушения подвала от проникающих вод

Осушение выполняется следующим способом:

  1. Сначала необходимо откачать всю воду из помещения. В случае невозможности оперативного устройства приямка вполне сгодится какая-либо ёмкость, в которую можно установить насос и туда же собирать накопившуюся воду, всё зависит от количества воды и специфики каждого конкретного случая.
  2. После удаления воды подвалу необходимо обеспечить достаточную вентиляцию для просушки стен, на этот момент необходимо освободить помещение от всех складируемых там вещей.
  3. Для удаления грунтовых вод в нижней точке подвала выкапывается приямок размером 0,5х0,5х0,5 м. или более. Его стенки и пол бетонируются и гидроизолируются. По периметру стен устраивают линейную дренажную систему, имеющую сток в выкопанный приямок. Во избежание несчастных случаев необходимо оградить устроенную конструкцию. Другим, более экономным вариантом решения проблемы может быть установка в выкопанный приямок ёмкости объёмом от 50 литров, это позволит не производить гидроизоляцию стенок.
  4. Внутрь опускается дренажный или фекальный насос и с помощь него по шлангу из подвала удаляется накопившаяся вода. Выбор того или иного типа насоса зависит от степени загрязнённости воды, если в воде присутствует мусор, ил или волокнистые включения – целесообразнее использовать фекальный насос. В настоящее время имеется широкий выбор насосов, позволяющих откачивать воду как в принудительном, так и автоматическом режиме.

Когда дренажной системой необходимо покрыть большое пространство или строго ограничить уровень грунтовых вод, то можно применить ещё одни передовой метод установки дренажа: дренажная система из геокомпозита.

Материалы изготовления

Традиционный материал стенок дренажных колодцев – железобетонные кольца. Железобетон также используют как материал дна (диск из железобетона кладут на дно ямы, в основание будущего дренажного колодца) и крышки (с отверстием для люка). Железобетон довольно дёшев, прочен, долговечен.

Но, монтаж готового железобетона связан с привлечением подъёмной техники или большими трудозатратами, образующиеся при монтаже стыки бывает непросто герметизировать.


Монтаж железобетонных колец не обойдется без привлечения специальной техники Источник gidroguru.com

Монтируют эти конструкции обычно, предварительно вырыв большой котлован. А после установки первого кольца и монтажа асбестовых, керамических, чугунных или других тяжёлых и хрупких труб, его постепенно засыпают грунтом с помощью бульдозеров и экскаваторов.

Это довольно затратная и нарушающая верхний слой почвы технология. В последнее время всё чаще используют колодцы из пластика и композиционных материалов.

Порядок выполнения работ при строительстве дренажных систем

Для того, чтобы успешно построить дренаж на дачном участке, нужно руководствоваться следующими общими соображениями:

  1. Строительство закрытой дренажной системы требует большого объема земляных работ. В связи с этим, строить дренаж нужно еще до того, как на участке будут посажены деревья, а еще лучше – до того, как будет заложен фундамент строений.
  2. Прежде чем будут начаты работы, нужно составить детальный план системы. Для этого необходимо изучить рельеф местности, определить самую высокую и самую низкую точку на участке, установить значение необходимого уклона.
  3. При проектировании закрытой системы следует внести в план ревизионные колодцы, обеспечивающие возможность обслуживания дренажной системы.
  4. При прокладке дренажного трубопровода рекомендуемый уклон составляет от двух до десяти миллиметров на каждый метр трубы.

Как строить открытую дренажную систему

Строительство дренажной системы открытого типа является намного более легкой задачей, нежели прокладка закрытого дренажа, так как для этого не требуется копка глубоких траншей. При прокладке сети траншей вначале составляется план их расположения. Затем производится копка траншей. Обычно основные канавы прокладывают вдоль периметра участка, а вспомогательные – от мест наибольшего скопления воды. При этом глубина траншеи должна составлять от пятидесяти до семидесяти сантиметров, ширина – порядка полуметра. Вспомогательные траншеи должны идти под уклоном в направлении основных канав, а основные – под уклоном в сторону водосборника. Стенки траншеи должны быть не вертикальными, а скошенными. Угол наклона при этом должен составлять от двадцати пяти до тридцати градусов.

Дальнейший ход работы зависит от того, какая строится система, засыпная или лотковая. При строительстве засыпной системы канава вначале засыпается щебнем – на 2 трети глубины крупным, а далее мелким. Поверх щебенки укладывается дерн. Чтобы предотвратить заиливание щебня, его желательно покрыть геотекстилем.

Строительство лоткового дренажа включает в себя следующие шаги:

  1. Прокладка траншей при соблюдении необходимого уклона.
  2. Насыпка на дно канав десятисантиметрового слоя песка, который нужно затем плотно утрамбовать.
  3. Установка лотков и пескоуловителей, представляющих собой пластиковые детали, препятствующие попаданию в дренаж песка и мусора, и тем самым предохраняющие систему от заиливания.
  4. Закрытие канав сверху решетками, которые предотвращают засорение траншей опавшими листьями и различным мусором, а также выполняют эстетическую функцию.

Как выполняется строительство закрытого дренажа

Постройка дренажной системы закрытого типа состоит из следующих шагов:

  1. Изучение рельефа территории участка с использованием нивелира и лазерного дальномера, и построение плана дренажной сети. Если геодезические инструменты отсутствуют, то следует дождаться сильного дождя и пронаблюдать за движением потоков дождевой воды.
  2. Прокладка траншей под дренажный трубопровод.
  3. Засыпка дна траншей слоем песка толщиной от семи до десяти сантиметров с последующей утрамбовкой.
  4. Укладка в траншею геотекстиля, при этом края ткани должны выступать за бортики канавы.
  5. Укладка поверх геотекстиля двадцатисантиметрового слоя щебенки, служащего фильтром. При этом нельзя применять известняковую щебенку, так как от этого может образоваться солончак.
  6. Укладка труб на слой щебенки. При этом их отверстия должны быть направлены вниз.
  7. Насыпка щебенки поверх труб и закрытие ее сверху краями геотекстильного полотна, которое будет отфильтровывать воду от взвешенных частиц, предотвращая тем самым заиливание системы.
  8. Закапывание канав грунтом, поверх которого можно уложить дерн.

Дренажная система должна заканчиваться колодцем для сбора воды, который нужно выкопать в самой низкой точке участка. Из этого колодца вода может отводиться в природный водоем, в овраг либо в общую ливневку, если она есть в данном населенном пункте.

Правильно построенная дренажная система предотвратит проблемы, связанные с чрезмерной сыростью, потому ее строительство является обязательным на участках с влажной почвой

И тем владельцам дач, кто не уверен в том, что самостоятельно справится со строительством дренажа, стоит обратиться к специалистам и заплатить требуемую сумму, но не следует пытаться сэкономить на столь важном функциональном элементе дачного участка, как дренаж

Ну вот и все, ребята — надеюсь я смог дать вам ответ на вопрос: «Как сделать дренаж на участке своими руками«. Всем успехов!

1.Колодец из железобетонных элементов

СНиП, регламентирующий создание канализационных сетей, в том числе – и колодцев на них, писался в те времена, когда о крупных конструкциях из полимеров, да еще и высокой прочности еще и не помышляли.

Очистка канализации также осуществлялась исключительно ручным методом – откуда и появлялись дяденьки в люках.

Их задача была в том, чтобы проталкивать проволоку с прочисткой в сторону засора, в то время как помощники наверху вращали второй ее конец.

Для того чтобы человек мог опуститься внутрь и работать, и предусмотрены были следующие стандарты: минимальный размер колодца допускался 700 мм.

Далее продолжала колодцы канализационные серия типоразмеров: 1000, 1250, 1500, 2000 мм. В коих стандартах они и выпускаются до сих пор.

В том же размере выпускаются и круглые плиты – основание и перекрытие с отверстием под люк (ф700 мм).

В итоге, стандартный железобетонный колодец состоит из следующих элементов:

  • Круглое или прямоугольное основание
  • Кольца
  • Перекрытие с отверстием под люк
  • Крышка люка (чугунная, в последнее время – бывает полимерная)

Круглая в плане форма была принята, так как она оптимально сопротивляется давлению окружающего грунта.

Стандартное и доборное железобетонные кольца

Поскольку заранее невозможно предугадать место использования, и кольца, и плиты основания выпускаются абсолютно ровными, лишь с закладными деталями (петлями) для монтажа.

В нижнем кольце при установке приходится пробивать отверстия в местах вхождения трубопроводов, а на плите – устраивать из бетона или цемента лоток соответствующей формы.

Используется такая конструкция и в смотровых колодцах всех типов, и в перепадных – с устройством соответствующих типу конструкций.

Высота колодца при этом набирается за счет нескольких колец – стандартных и доборных. Перед установкой следующего кольца приходится удалять монтажные петли предыдущего.

При этом все элементы конструкции, включая основание и перекрытие, а также – входы трубопроводов заделываются цементом.

Понятно, что гидроизоляция канализационных колодцев, устроенных подобным образом, оставляет желать лучшего.

В результате: сточные воды загрязняют грунт, а грунтовые воды – способствуют переполнению канализации.

Установка смотрового люка и закладка труб

Чтобы правильно построить канализационную шахту, нужно учитывать особенности сборки деталей на всех этапах ее возведения. Не последнее место в процессе установки занимает монтаж смотрового люка. Его устройство достаточно простое, однако требует четкого выполнения необходимых работ:

  1. Последнее кольцо колодца перекрывают плоской плитой с отверстием для смотрового люка;
  2. По кромке отверстия монтируют металлический обод. Он защитит плиту от механических повреждений во время открывания крышки;
  3. Затем аккуратно монтируют металлический люк, желательно чугунный.

Когда устройство колодца будет завершено, стоит сразу же приступить к прокладке сточных труб. Согласно нормативам СНиП, в процессе их монтажа нужно учесть такие параметры:

  • Глубина закладки сточных труб должна составлять минимум 70 см;
  • Чтобы нечистоты проходили по магистрали самотеком, уклон труб должен составлять минимум 2 см на 1 пог. метр канализационной трассы;
  • Ввод трубопровода в канализационную шахту должен располагаться выше уровня трубы для вывода нечистот.

Материалы для изготовления дренажных колодцев

Железобетонные кольца

Емкость из железобетонных колец

Достоинства железобетонных колодцев:

  • долгий срок службы;
  • высокая прочность, стойкость к повреждениям;
  • устойчивое положение в грунте;
  • отсутствие коррозии;
  • удобство обслуживания за счет большого диаметра.

Бетонная конструкция достаточно массивная, поэтому для ее монтажа требуется специальная техника. Кроме основных колец при монтаже сборных колодцев используются доборные и регулировочные элементы, колодезные люки, плиты днищ и перекрытия из железобетона.

Пластиковые колодцы из гофротруб

Гофрированные трубы для колодцев изготавливаются из полипропилена, поливинилхлорида и полиэтилена. Это различные по химическим и техническим характеристикам виды пластика. Трубные конструкции обладают высокой морозостойкостью.

  • химическая инертность;
  • стойкость к разложению и коррозии;
  • хорошие гидроизоляционные показатели;
  • простая технология монтажа;
  • удобство в обработке, легкость врезки труб;
  • рабочий температурный диапазон от -50 до +60 градусов.

Гофрированные трубы имеют малый вес и легко разрезаются. Устанавливаются они значительно проще по сравнению с бетонными кольцами. Срок службы достигает 50 лет с учетом тяжелых условий эксплуатации.

Заводские пластиковые колодцы

Широким спросом пользуются сборные пластиковые колодцы. Это полностью готовые к монтажу конструкции. Они производятся в заводских условиях путем высокотехнологичной сварки отдельных корпусных деталей. Вес большинства изделий составляет 37-66 кг. Они устанавливаются без подъемного оборудования.

Заводской пластиковый колодец

Их плюсы:

  • полностью готовы к установке;
  • герметичные соединения;
  • гарантия от производителя;
  • детально продуманная конструкция;
  • удобство в транспортировке и монтаже;
  • большой срок службы.

В магазинах представлен широкий выбор моделей. Они различаются габаритами, конфигурацией труб и крышек, рабочей нагрузкой.

Конструкции из кирпича

Кирпичный колодец является долговечным сооружением. Он служит в течение долгих лет и не требует ремонта.

  • высокие прочностные показатели;
  • морозостойкость;
  • возможность создания резервуара любого диаметра;
  • стойкость к подвижкам грунта.

Кирпичный дренажный колодец

Кирпичные дренажные колодцы сооружают очень редко. Это обусловлено дороговизной стройматериала.

Наибольшей популярностью пользуются гофрированные трубы. Это обусловлено доступностью материалов и удобством монтажа. При работе с ними не нужно арендовать спецтехнику.

Каким должен быть насос для откачки дренажных вод

Насос – обычный атрибут колодцев всех типов. Для откачки дренажных вод применяют как стационарные, так и периодически используемые насосы. Для постоянной работы подбирают насос небольшой производительности, но достаточной мощности типа погружного дренажного, дренажного поплавкового.

Погружной насос для колодца поможет легко откачать жидкость переполняющую емкостьИсточник abad.uz

Подходящие для удаления отложений насосы называют по-разному: грязевой насос, погружной насос, фекальный насос, центробежный насос, песчаный насос, гидравлический насос – вопрос не в принципе действия или наименовании, а в том, чтобы это устройство предназначалось для откачки именно отложений, включая ил, песок и даже мелкие камушки.

В принципе, любой насос по техпаспорту «дренажный» должен откачивать накопившиеся отложения, но для этого ему может не хватать мощности (скажем, насос «Малыш») или пары. Для очистки от отложений обычно применяют два насоса. Также, может потребоваться ёмкость порядка 200 – 300 литров. Последовательность работ следующая:

  • Насос по типу грязевого откачивает воду из дренажного колодца.
  • Насос по типу водяного подаёт, по возможности мощной струёй, из ёмкости или другого источника чистую или отстоянную воду.
  • Насос по типу грязевого (например Pumpex серии SK, Макита, Кёрхер, Грандфос), включаемый с началом подачи струи воды, откачивает взмученную воду, унося отложения.
  • Другой вариант чистки отложений: бригада вычёрпывает отложения вёдрами, мастерками, лопатами вручную.

Ручной способ очистки самый дешевый, но не самый чистыйИсточник megapolis-tula.ru

В любом случае, дренажные накопительные колодцы предусматривают обслуживание с помощью насосов (перед ручной чисткой воду всё равно надо откачать).

Пример обустройства дренажного колодца на видео:

Заключение

Несмотря на кажущуюся простоту технологии изготовления дренажного колодца, эту работу лучше всего доверить специалистам. Для уверенного функционирования дренажной системы при монтаже надо как минимум правильно выставить уклоны труб, а сделать это без специальных инструментов получится далеко не у каждого, особенно если на участке есть определенные перепады высот. Кроме того надо предусмотреть системы защиты от обратного тока воды, и правильно выбрать насос, чтобы его мощности хватало для подъёма столба воды с дна колодца.

Каким должен быть насос для откачки дренажных вод

Насос – обычный атрибут колодцев всех типов. Для откачки дренажных вод применяют как стационарные, так и периодически используемые насосы. Для постоянной работы подбирают насос небольшой производительности, но достаточной мощности типа погружного дренажного, дренажного поплавкового.

Погружной насос для колодца поможет легко откачать жидкость переполняющую емкостьИсточник abad.uz

Подходящие для удаления отложений насосы называют по-разному: грязевой насос, погружной насос, фекальный насос, центробежный насос, песчаный насос, гидравлический насос – вопрос не в принципе действия или наименовании, а в том, чтобы это устройство предназначалось для откачки именно отложений, включая ил, песок и даже мелкие камушки.

В принципе, любой насос по техпаспорту «дренажный» должен откачивать накопившиеся отложения, но для этого ему может не хватать мощности (скажем, насос «Малыш») или пары. Для очистки от отложений обычно применяют два насоса. Также, может потребоваться ёмкость порядка 200 – 300 литров. Последовательность работ следующая:

  • Насос по типу грязевого откачивает воду из дренажного колодца.
  • Насос по типу водяного подаёт, по возможности мощной струёй, из ёмкости или другого источника чистую или отстоянную воду.
  • Насос по типу грязевого (например Pumpex серии SK, Макита, Кёрхер, Грандфос), включаемый с началом подачи струи воды, откачивает взмученную воду, унося отложения.
  • Другой вариант чистки отложений: бригада вычёрпывает отложения вёдрами, мастерками, лопатами вручную.

Ручной способ очистки самый дешевый, но не самый чистыйИсточник megapolis-tula.ru

В любом случае, дренажные накопительные колодцы предусматривают обслуживание с помощью насосов (перед ручной чисткой воду всё равно надо откачать).

Пример обустройства дренажного колодца на видео:

Углубление конструкции ремонтными кольцами

Это наиболее часто использующийся способ углубления колодцев. Мастера предостерегают от шахтного метода ведения работ, когда собранную ремонтную колонну опускают путем подкапывания грунта снизу. В этом случае она легко может застрять и обрушить ее будет очень сложно.

Оптимально выполнять поэтапное опускание элементов и выполнять все соединения прямо внутри колодца.

В ходе подготовительных работ обязательно соединяем кольца металлическими скобами по 4 штуки на шов. Это убережет колонну от разрыва при возможных подвижках грунта

Для работы нам понадобятся: лопата с коротким черенком и обычная штыковая, лестница, аппаратура для освещения, приспособление для подъема извлеченного грунта на поверхность, лебедка, отбойный молоток, ручной или электрический бур, уровень и насос для откачки воды.

Из материалов необходимо закупить ремонтные кольца меньшего, чем стоят в колодце, диаметра, герметик для обработки швов, скобы и арматуру для временной фиксации деталей. Разберем процесс пошагово.

Проведение подготовительных работ

Начинаем с осмотра новых колец и стенок колодца. Проверяем, нет ли каких-либо серьезных неровностей, которые могут помешать спуску конструкции.

Опускаем в сооружение дренажный насос и полностью откачиваем воду. С обнажившегося дна снимаем ил и отложения, поднимаем их на поверхность. Если в колодце был донный фильтр, убираем всю засыпку. Удаляем весь насыщенный водой грунт.

Еще раз осматриваем стенки колодца. Если они сильно загрязнены, проводим чистку. Отскабливаем мох и отложения со стенок бетонных колец. Если в результате осмотра будут выявлены трещины и сколы, производим ремонт стенок колодца и швов между кольцами.

Теперь можно приступать к их укреплению. Для этого соединяем стыки колец специальными скобами как минимум 4 на каждом шве, что гарантирует неподвижность элементов. Таким образом, сводим к минимуму опасность деформации старой колонны.

Опустить ремонтные кольца в колодец в одиночку невозможно. Потребуется специальное приспособление и помощь других работников

Непосредственно процесс углубления

Начинаем копать. Двигаемся от центра шахты к ее краям. Продолжаем работы до тех пор, пока стенки ямы не начнут осыпаться под напором поступающей снаружи воды.

После этого опускаем на дно ремонтные кольца, выстраивая новую колонну. Если грунт склонен к осыпанию, работы следует выполнять иначе. В этом случае копаем шахту на небольшую глубину, опускаем первое ремонтное кольцо и временно закрепляем его арматурой.

После этого продолжаем работу, вынимая грунт изнутри конструкции и подкапывая ее. Постепенно кольцо осядет, и на него можно будет ставить следующее.

Кольца скрепляем между собой скобами или уголками. После того, как будет достигнут водоносный слой, заделываем швы бетонным раствором и герметизируем их. Скрепляем между собой старую и новую колонну при помощи скоб. Щель между новым и старым кольцом заделываем щебнем.

Финишные работы в колодце

После того, как ремонтные кольца будут установлены на место, начинается завершающая стадия работ. Она заключается в осмотре всей шахты и выявлении возможных дефектов швов.

Тщательно их заделываем и герметизируем. Приступаем к укладке донного фильтра. Это может быть новая или даже старая засыпка, но в последнем случае ее нужно тщательно промыть. После этого дезинфицируем стенки колодезной шахты.

Так будет выглядеть готовое к эксплуатации сооружение, углубленное ремонтными кольцами меньшего диаметра

Где лучше всего расположить дренажный колодец на участке

Прежде всего отметим:

Не стоит экспериментировать с составлением схемы дренажных магистралей, расчетными характеристиками и определением места положения колодцев. Эту работу лучше доверить специалисту, в противном случае эффективность работы дренажа может существенно снизиться, а в некоторых случаях и вовсе усугубить ситуацию.

Расположение на участке и его место в дренажной системе зависит от типа колодца:

  • водоприемные колодцы должны располагаться на самом низком участке территории;
  • ревизионные – в местах соединения дрен и на прямолинейных отрезках дренажной магистрали;
  • поворотные колодцы устанавливают в случае изменения направления или угла наклона дренажного трубопровода.

Место и глубина установки поглотительных дренажных колодцев должно полностью исключать возможность попадания стоков в места забора питьевой воды. Другими словами, заглублять поглотительные колодцы следует ниже точек забора питьевой воды.

В таблице приводится соотношение между диаметром дренажных труб и расстоянием между ревизионными колодцами на прямолинейных участках дренажной магистрали.

Диаметр дренов, мм

Расстояние между ревизионными колодцами, м

150

35

200-450

50

500-600

75

700-900

100

1000-1400

150

1500-2000

200

более 2000

250-300

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Коммуникации
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
