Печь на отработанном масле своими руками: наглядные схемы

Принцип действия печей на отработанном масле

Мазут с давних пор используется человеком, как топливо. Являясь одним из самых тяжелых компонентов нефти, это вещество идет не только на горючее, а также на производство различных масел и других жидкостей нефтехимического производства. Как и все составляющие нефти, мазут и его производные обладают хорошей горючестью с выделением большого количества тепла. Отработанное автомобильное масло должно утилизироваться при помощи сложных технологических процессов. Однако, от него можно получить пользу, осуществив сгорание в самодельной печи на отработке. Чертеж простейшего варианта такой конструкции может выглядеть так, как показано ниже.

Отработанное масло является очень сложным веществом, состоящим из смеси различных углеводородов. Если его поджечь, то выгорят лишь летучие вещества, а все остальное уйдет в отходы. Причем они очень токсичны и их запрещено выбрасывать на обычную на свалку. При нагревании без горения отработка начинает распадаться на многие составляющие, большинство из которых газообразные. Вот они-то, при достаточном доступе кислорода, сгорают полностью, не оставляя вредных веществ. Чтобы такой процесс произошел, необходимо соорудить печь на отработке. Своими руками это можно сделать, например, из старого газового баллона.

Принцип работы печи на отработанном масле

Как работает котел на отработке

Отопление частного дома котлом на отработанном масле, организовывается благодаря нескольким важным элементам системы топливоподачи, фильтрации и теплообмена. В конструкции присутствуют следующие узлы:

Маслонасос – соединен с камерой предварительного разогрева и фильтром, улавливающим твердые частицы. Функция насоса, оптимизация подачи количества отработки на горелочное устройство.
Камера предварительного нагрева – чтобы снизить процент недожига, отработанное масло предварительно подогревают до температуры, оптимальной для возгорания.
Турбины – топливо распыляется в камере сгорания в виде мелкодисперсионной пыли, одновременно, поддерживается стабильный факел пламени. Для работы, требуется одновременная работа двух турбин, вентилятора на горение и компрессора.
Контроллер – сердце домашних котлов на отработке масла. Обеспечивает синхронную работу всех важных узлов отопительного оборудования. Современные станции, подключаются к блоку удаленного управления и оповещения, имеют многоуровневую систему защиты, предотвращающую возникновение аварийных ситуаций.
Теплообменник – зависит от типа котла:
1. Конвекционные модели – воздухонагреватели, вообще не имеют в своем устройстве теплообменника.
2. Бытовые котлы для дома, снабжены одним или двумя контурами, подключаемыми к системе отопления и ГВС.

Для эксплуатации в бытовых условиях, нецелесообразно и опасно устанавливать самодельные отопители. Допускается подключение котлов, исключительно заводской сборки, зарегистрированных Ростехнадзором.

Жидкотопливный отопительный котел для частного дома или дачи, на отработанном масле, экономически выгоден по нескольким причинам:

Доступность топлива.
Небольшая стоимость отработки.

Средний расчет необходимого количества масла, высчитывают следующим способом:

Узнают максимальную производительность котла, информация есть в технической документации.
Делят ее на 10.
Полученный результат умножают на 1000 50%.

Принцип котлов, действующих на переработанном топливе во всех случаях одинаков. Он заключается в испарении масла и сжигании пара от него.

Принцип испарения масла

Но есть небольшие нюансы в такой технологии. Все отработанные масла содержат множество тяжелых металлов, присадок и других элементов. Задача заключается соорудить такой агрегат, который позволит аккумулировать тепло внутри, а не выводить сразу все эти элементы в дымовую трубу. Полное окисление всех элементов происходит только при условии достижения внутри котла максимальной температуры – 6000С.

Температурный показатель в данном случае — очень важный момент. Если не вдаваться в долгие объяснения химических процессов, то можно сказать кратко: безвредное сгорание и испарение топлива может происходить только при температуре в 600 градусов. Отклонение в одну или другую сторону на 200 градусов спровоцирует выделение очень вредных токсичных веществ.

Котел на отработке с водяным контуром

В нижний бак заливается отработанное масло. Верхний слой масла в испарительной камере нагревается, в результате чего образуется пар. Поднимаясь, он выходит в перфорированную трубу и соединяется с воздухом, достигает верхнего бака и сгорает. А уже сами продукты сгорания выводятся по трубе через дымоход.

Таким образом, происходит обогрев помещения, но при этом не выделяется токсичных отходов, вредных для здоровья человека. Этот факт сразу же отвечает на главный вопрос, который интересует многих перед строительством такого агрегата: «Насколько вреден котел на отработке?».

Схема котла на отработанном масле

Следует четко понимать принцип работы и технологию испарения масла в таком агрегате. Здесь сгорает не само масло, а его пары. За счет того, что отработанное топливо еще до начала горения разогревается и начинает испаряться, появляется возможность разложить такое горящее топливо на более легкие элементы.

Где применяются подобные отопительные агрегаты?

в производственных помещениях;
в помещениях для содержания животных;
в автомастерских, на СТО;
в теплицах;
в складских помещениях и гаражах.

В качестве топлива для такого котла можно использовать практически любое масло, в том числе амортизационное.

Преимущества и недостатки

Плюсы печек:

Применяется вещество, которое в иной ситуации утилизировалось бы.
Почти нет ядовитых выбросов в воздушную среду.
Относительно простая конструкция печи.
Большая эффективность.
Небольшая стоимость установки печи и самого горючего.
Печь безопасна в эксплуатации, так как область горения надёжно закрывает корпус из железа.
Малый расход топлива: печка с водяным контуром сожжёт до 1,5 л. горючего за час для отапливания 100 квадратных метров площади.
Топливная подача и мощность печи могут регулироваться.
Удобство чистки.
Допустимо до 10% загрязняющих субстанций в составе отработки.

Недостатки печи:

При нарушении условий сгорание горючего не полное. И пары проникают в помещение.
Для обеспечения надлежащей тяги важна прямота и большая высота дымохода — не меньше 5 м.
Обязательная ежедневная прочистка трубы и чаши.
Перед подачей топлива в масляную печь чашу необходимо раскалять.
Нужно самостоятельное конструирование водогрейных вариантов — как вариант, можно установить водяной контур на дымоход.
Трудность постройки печи для новичка.
Пламя постоянно бьёт в одну область корпуса печки, в связи с чем, она довольно скоро прогорает, если только не произведена из нержавеющей стали или толстого металла.

Общие принципы работы печи для гаража или дачи на отработке

Суть процесса проста: поскольку само по себе масло не столько горит, сколько чадит, его нужно нагреть до температуры кипения и поджечь выделяющиеся пары. Соответственно, нужна емкость для подогрева масла, точки подачи воздуха и камера дожигания. Ну и, разумеется, дымоход.

На схеме ниже показан принцип устройства самой простой печи с квадратным топливным баком.

Итак:

в топливный бак, он же топка, заливают отработку примерно на ½…2/3 объема. Больше нельзя – либо в процессе закипания масло выплеснется, либо просто не образуется достаточного количества горючих паров;
после того, как топливо немного отстоится в баке и даст определенное количество испарений, поджигают содержимое. Это делают с помощью «факела» — горящей лучины, ветоши (лучше тоже промасленной), бумаги. Далее отверстие для заливки закрывают и не открывают больше до момента догорания топлива;
при нагреве масло начинает выдавать все больше и больше паров, они поднимаются в зону дожига, смешиваясь по пути с вторичным воздухом. Поскольку нагретые пары гораздо выше по температуре, чем окружающий трубу воздух, кислород втягивается в отверстия очень активно, способствуя повышению температуры горения. Тягу можно регулировать с помощью заслонок, тем самым увеличивая или уменьшая интенсивность горения паров;
нагрев окружающего помещения происходит благодаря теплообмену между раскаленной камерой топки, трубы, камеры дожига и воздухом. Чтобы устройство дольше отдавало тепло, ставят заслонку между камерой дожига и дымоходом, уменьшая скорость удаления нагретых и горящих паров.

Для равномерности процесса камеру дожига и топку делают примерно одинакового размера (объема).

Если печь выполнена правильно, пламя имеет бело-голубой цвет. Соответственно, температура горения составляет 1000 градусов Цельсия и выше. Если пламя имеет золотисто-оранжевые, красноватые тона, температура горения явно недостаточна – слабая тяга, малый нагрев отработки, проблемы конструкции в целом. При бело-голубом пламени образующаяся в процессе горения сажа частично сгорает, не доходя до дымохода, что заметно уменьшает необходимую частоту чистки дымовых каналов.

Вне зависимости от того, насколько правильно сконструирована и выполнена конструкция, сажа и копоть в ней будут образовываться обязательно, а на дне емкости для топлива будет скапливаться негорючий осадок. Поэтому необходимо делать печь по максимуму разборной – это заметно облегчит ее чистку.

Особенности устройства дымохода

Длина дымохода в данных печах принимается не менее 4 м. Это необходимо и для создания должной тяги, и для качественного удаления отходов горения

Важно также устройство качественной вентиляции в отапливаемом помещении, поскольку часть продуктов сгорания так или иначе оказываются не в дымоходе, а внутри комнаты

Диаметр дымовой трубы принимается не менее 100 мм, причем наличие колен, поворотов, сложной формы крайне нежелательно – чистка дымохода необходима гораздо чаще, чем у обычных печей, поскольку топливо дает большое количество сажи.

Оптимальный вариант установки буржуйки – строго под лазом в крыше, через который будет выведена дымовая труба. В этом случае вертикальное положение дымохода обеспечит стабильную тягу и легкую прочистку. Наружную часть трубы обязательно утепляют. Если этого не сделать, на внутренних стенках будет осаживаться конденсат, смешанный с недогоревшей сажей, быстро сужая проход для дыма.

Разновидности печей на отработке

Выше уже говорилось о том, что простейшая буржуйка не слишком удобна и эффективна. Поэтому появились различные варианты модификаций, которые мы рассмотрим ниже.

Печь на отработке из старого газового баллона

Здесь тоже потребуется листовой металл 4 мм (примерно 50 кв.см), но более важен другой базовый элемент – отработанный газовый баллон емкостью 50 л, лучше старого советского образца, пропановый. Кислородный тяжелее и массивнее, с ним трудно работать. Кроме этого, нужны:

стальная труба диаметром 100 м, длиной 2000 мм;
вентиль с резьбой ½ дюйма;
стальной уголок с полкой 50 мм, метр или немного больше;
хомуты;
петли;
кусок шланга для подачи топлива;
автомобильный тормозной диск. Диаметр подбираем так, чтобы он свободно входил в баллон;
еще один баллон (фреоновый) для создания топливного бака.

Последовательность работы:

спускаем остатки газа из баллона, сверлим в дне отверстие и промываем баллон водой;
вырезаем в боковой стенке два проема – большой нижний и меньший верхний. В нижнем будет располагаться топливная камера, в верхнем – камера дожигания. Кстати, если размеры нижнего проема позволяют, помимо отработки можно будет использовать в качестве топлива дрова;
из стального листа делаем дно камеры дожига;
из трубы изготавливаем горелку – место, где летучие газы смешиваются с воздухом и воспламеняются. В горелке сверлятся отверстия (по описанному выше принципу), внутри труба ШЛИФУЕТСЯ, это необходимо для большей эффективности изделия;
готовую горелку вваривают в дно камеры дожига;
из тормозного диска и куска стального листа делаем поддон для отработки. В верхней его части привариваем крышку;
для соединения горелки и крышки поддона лучше использовать муфту – это облегчает обслуживание печи;
выполняем подвод для горючего. Для этого в стенке баллона выполняется отверстие, в которое вваривается труба с резьбовым краем;
на внешнем конце трубы ставится вентиль, к нему подключается шланг. Шланг, в свою очередь, подключается к баллону с топливом;
трубу для дымохода вваривают в верхнюю часть баллона, далее «уводят» плавным переходом вверх, до выхода из помещения.

Фактически на этом работа с самой печью закончена, но лучше дополнительно соорудить теплообменник – это увеличит эффективность.

Один из вариантов теплообменника – наваренные на корпус пластины – показан на фото ниже.

Готовая печь с открытыми дверками (петли были нужны именно для них, на петли крепятся вырезанные в пункте 2 куски баллона).

Печь на отработке с наддувом

Эта конструкция также собрана на основе 50-ти литрового баллона.

Подача воздуха здесь идет от вентилятора (например, от печки автомобиля ВАЗ 2108), что позволяет увеличить тягу в дожигателе и при этом сделать фактически теплообменником всю поверхность баллона.

Процесс работы и розжиг показаны в видео.

Печь на отработке с водяным контуром

Изготовление печи с водяным контуром может быть практически таким же, как и в наиболее простом варианте. Основное отличие – организация отбора тепла в водный теплоноситель. На фото ниже такая возможность реализована обмоткой трубы вокруг корпуса печи. При этом снизу, естественно, подается холодная вода, сверху выходит нагретая.

Более «продвинутый» вариант – печка с «водяной рубашкой». Фактически корпус заключен во второй, полый, внутри которого циркулирует вода. Нагретая жидкость подается в радиаторы отопления.

Правда, фраза «не дымит» от производителя является некоторым преувеличением – это реально только при регулярной чистке дымохода и использовании достаточно качественного, отфильтрованного топлива.

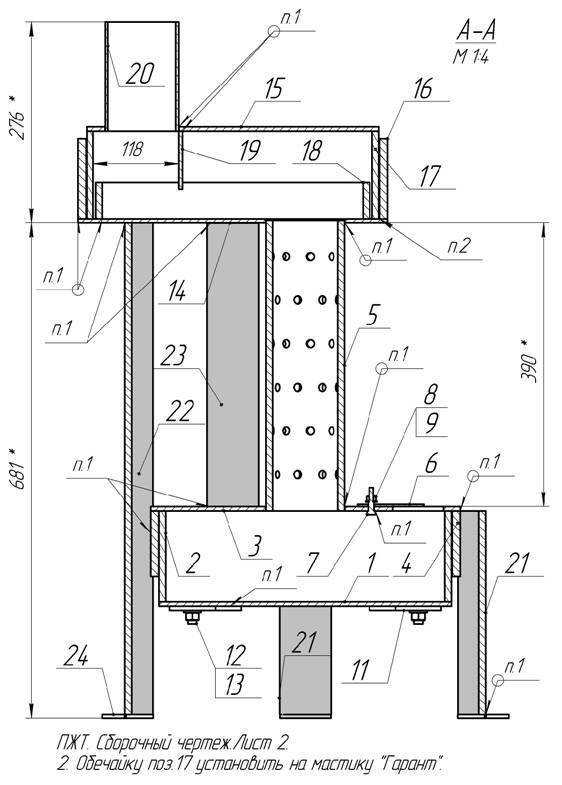

На чертеже устройство выглядит примерно так.

Печь с капельной подачей топлива

Этот тип печи более безопасен, чем те конструкции, в которые топливо заливается одномоментно. Кроме того, в случае постепенной подачи можно свободно регулировать длительность горения.

Обязательным элементом системы является отдельный бак для топлива, отработка из которого подается небольшими порциями – почти каплями – с помощью специального устройства.

На фото ниже показана конструкция, где имеется расположенный выше топливной камеры отдельный бак с маслопроводом. Базой печи является газовый баллон, для регулировки интенсивности подачи отработки используется вентиль. Подробнее устройство печи рассмотрено выше.

Еще один тип изделия – с выдвижным отсеком для топлива и двойным дожигателем.

Она же, реализованная в металле.

Обратите внимание: благодаря наддуву и отсутствию потерь топлива при заливке расход отработки снижается на 20…30%

Дополнительные возможности

Мини печь может выполнять роль котла обогрева помещения и воды для бытовых нужд. Она очень удобна в качестве резервного источника тепла на случай отключения отопления, поломки основного котла или усиления морозов. Кроме гаражей и мастерских, обогревателями на отработке могут оснащаться дачи и небольшие частные дома.

Объем нижней части газового баллона – примерно 100 л, чего вполне хватит для создания водяного контура. Для этого верхняя часть зоны дожига усиливается несколькими витками стального трубопровода: находящаяся внутри вода будет нагреваться, передавая тепловую энергию далее. Во избежание падения температуры газов, для защиты змеевика используется стальной теплоотражатель. Холодную воду в такой схеме подают снизу: после нагревания она будет уходить в контур.

Если имеется несколько этажей, то перед монтажом контура необходимо все тщательно продумать. Полотенцесушитель в такой схеме применять не рекомендуется. Положительными характеристиками однотрубных контуров является их внешняя эстетичность, простота обустройства и небольшой расход печки на отработке.

Как правильно пользоваться самодельным агрегатом?

Описанный выше агрегат нельзя располагать около смесей или предметов, которые могут легко воспламениться, или же на сквозняке

Еще важно, чтобы дымоход печи был полностью герметичным, а вокруг было хотя бы 50 сантиметров свободного пространства в каждую из сторон. Обязательно нужно следить, чтобы в используемое горючее не попадала вода, в противном случае оно будет выплескиваться из дырок в трубе

«Отработка» будет нагреваться очень быстро. Заливайте емкость на две трети высоты, после чего, добавив 25 граммов бензина либо растворителя, поджигайте полученную смесь через отверстие для заливки топлива. Для розжига предпочтительнее использовать горящий фитиль, прикрученный к куску проволоки.

Комбинированная буржуйка

Если немного видоизменить конструкцию классической буржуйки, можно сделать универсальную печь, которая будет работать не только на отработанном топливе, но также и от розжига твердых материалов.

Для этого необходимо сделать несколько дополнительных элементов. При розжиге дров труба должна быть герметичной, поэтому из стали нужно сделать четыре пластины, которые смогут закрывать трубу от проникания воздуха. Для этого следует сделать на трубе несколько креплений для болтов, чтобы можно было с легкостью прикрутить дополнительные элементы.

На основании нижнего бака размещается колосник или стальная решетка. Необходимо сконструировать дополнительный контейнер, который будет размещаться в нижнем баке. Необходимо сделать так, чтобы контейнер можно было с легкостью установить через съемный верх печки. Именно он будет служить резервуаром для отработанного масла.

Чем больше съемных элементов будет в буржуйке, тем легче почистить печь после использования отработанного масла

Также стоит с осторожностью обращаться с печкой. Чтобы масло сгорало равномерно, не бурлило и не шипело, необходимо учесть несколько важных моментов

Резервуар необходимо заполнять отработанным топливом не более чем на две трети. Лучше всего использовать машинное масло, при этом оно должно постоять. Масло, которое слили из машины несколько часов назад, будет плохо гореть.

Где применять и как доработать?

Ввиду существенного списка недостатков, калориферы на масляных отходах редко используются в жилье. Применение их возможно только в хозпомещениях и в случае устройства безотказно действующей приточно-вытяжной вентиляции. Зато их широко применяют для прогрева технических и производственных площадей.

Автомобилисты именно их используют в качестве обогревателей для гаражей, и то в случае устройства хорошей вытяжки. Огородники устанавливают в теплицах, животноводы – в хозяйственных постройках. На автомобильных мойках, на СТО, на складах, где нет горючих материалов, им всегда найдется место.

Если эксплуатация котла на отработке для обогрева жилых помещений вызывает опасения, то в условиях гаража, СТО и автомоек эта модель востребована всегда

Часто базовые конструкции подвергаются разного рода доработкам. Например, для этих целей используют водяную рубашку или водогрейные змеевики. Подобное оборудование включают в состав водяного отопления. Печи такого вида должны работать с применением автоматики, в противном случае их функционирование придется неусыпно контролировать.

Самодельная печь на отработанном масле
