Чиллер что это такое: принцип работы, схема, фото

Как подобрать чиллер?

Кажется, что в вопросе, для чего нужен чиллер, разобраться не очень сложно. Совсем другое дело — выбор подходящего оборудования. В этом случае необходимо учитывать его будущие рабочие условия, потому что от них будет зависеть мощность устройства.

Следующим пунктом будет выбор типа конструкции — для наружного или внутреннего монтажа. В первом случае на передний план выступает надежность этой части системы чиллер-фанкойл. «Уличным идеалом» считают оборудование в оцинкованном корпусе и с теплообменниками, изготовленными из нержавеющей стали.

Определение требуемой производительности чиллера — наиболее важная операция, которая предстоит будущим владельцам. При расчете мощности учитывают:

тепло, проникающее в здание извне;
тепловую энергию, исходящую от людей;
тепло, которое вырабатывает другое оборудование (пример — осветительные приборы).

Все притоки суммируют, получая общую тепловую нагрузку одного помещения. Аналогичным образом просчитывают все комнаты в здании. Все значения складывают. Так как при охлаждении образуется конденсат, процент влажности воздуха изменяется, расчет мощности охлаждения чиллера производят по специальной формуле. К окончательному результату для запаса мощности добавляют как минимум 20%.

Формула вычисления холодопроизводительности:

Q = G х (Т1- Т2) х Cрж х pж / 3600, где

Q — холодопроизводительность, G — расход охлаждаемой жидкости (м3/ч), Т1 и Т2 — ее начальная и конечная температура, Cрж и pж — ее удельная теплоемкость и плотность соответственно. Если в системе будет «работать» вода, то Cрж х pж равняется 4,2. Такие расчеты довольно требовательны, поэтому в данном случае лучше не делать их самостоятельно, а обратиться за помощью к профессионалам. Другой выход — использование онлайн-калькуляторов.

С ценами на чиллеры можно познакомиться здесь:

О работе агрегата можно узнать, если посмотреть следующее популярное видео:

Была ли статья полезна?Мы хотим стать лучше. Спасибо за мнение!

Расчет холодопроизводительности чиллера. Расчет мощности чиллера — его мощности охлаждения.

В первую очередь по формуле расчет холодопроизводительности чиллера, в которой участвует объем охлаждаемой жидкости; изменение температуры жидкости, которое надо обеспечить охладителем; теплоемкость жидкости; ну и конечно время за которое этот объем жидкости надо охладить — определяется мощность охлаждения:

Формула охлаждения, т.е. формула вычисления необходимой холодопроизводительности:

Q – холодопроизводительность, кВт/час

G — объёмный расход охлаждаемой жидкости, м 3 /час

Т2 — конечная температура охлаждаемой жидкости, о С

Т1 — начальная температура охлаждаемой жидкости, о С

Cрж -удельная теплоёмкость охлаждаемой жидкости, кДж /(кг* о С)

— плотность охлаждаемой жидкости, кг/м 3

* Для воды Cрж*pж = 4,2

По данной формуле определяется необходимая мощность охлаждения и она является основной при выборе чиллера.

Формулы пересчета размерностей чтобы рассчитать холодопроизводительность водоохладителя:

1 кВт = 860 кКал/час

1 кКал/час = 4,19 кДж

1 кВт = 3,4121 кБТУ/час

Описание климатического оборудования

В комплектацию входят:

  • чиллер – агрегат, охлаждающий теплоноситель;
  • фанкойл – местный теплообменник с вентилятором, пропускающий через себя нагретый или охлажденный воздух;
  • емкость для нагрева воды – заменяет чиллер в холодное время года;
  • насосные агрегаты, обеспечивающие циркуляцию охлаждающей жидкости между чиллером и фанкойлом;
  • расширительная и накопительная емкости;
  • блок, осуществляющий управление системой кондиционирования в целом.

Оборудование может быть установлено в любом здании и использоваться для кондиционирования воздуха в отдельно взятой комнате или во всех помещениях. При организации системы в больших зданиях дополнительно требуется оснащение воздуховодами и трубопроводами, обеспечивающими приток и циркуляцию воздуха и охлаждающей жидкости. При этом один чиллер будет подавать охлажденный раствор на несколько фанкойлов.

Основные преимущества системы «чиллер-фанкойл»:

  • использование в качестве охладителя незамерзающих жидкостей, обеспечивающих работоспособность системы при отрицательной температуре окружающего воздуха;
  • возможность постепенного наращивания мощности системы, что допускает поэтапный ввод в эксплуатацию;
  • управление фанкойлами и всей системой в целом осуществляется при помощи встроенного или выносного пульта управления;
  • неограниченная удаленность внутренних блоков от места расположения чиллера (зависит только от мощности насосного оборудования).

Выбор фанкойлов

Подбирая фанкойл для конкретного помещения, специалисты в первую очередь обращают внимание на:

  • холодопроизводительность устройства (объем воздуха, который требуется охладить в течении одного часа);
  • длину воздушного потока;
  • тип и геометрические размеры помещения (длина, ширина, высота, объем, наличие окон и пр.).

Важное значение имеет место предполагаемой установки. Если агрегат будет использоваться для обогрева помещения, его целесообразно располагать ближе к полу, а если для охлаждения – как можно ближе к потолку

Устройство системы чиллер-фанкойл

Упрощенно, эта система кондиционирования выглядит так: внешним блоком ее является водоохлаждающая машина, называемая чиллером, объединенная трубопроводом с внутренним теплообменником – фанкойлом, который обдувается вентилятором.

Такая система проста в работе и может эффективно охлаждать или нагревать воздух в большом помещении либо сразу в нескольких помещениях. Она не имеет таких ограничений, как фреоновая. Длина магистрали с теплоносителем ограничивается только мощностью подкачивающих насосов.

Кроме того, такой вариант кондиционирования может работать при любой температуре окружающего воздуха, в отличие от фреоновой, которая уже при – 10С° во избежание поломки должна быть остановлена. Для перемещения хладоносителя можно использовать обычные водопроводные трубы как металлические, так и ПВХ, что значительно удешевляет всю систему.Устройство чиллеров

Чиллер является обычной мощной холодильной машиной, в которой испарительный теплообменник сбрасывает накопившийся холод не в воздух, как в кондиционере, а в воду, которая охлаждаясь, поступает по системе трубопровода к фанкойлам. Существует два основных вида чиллеров – это абсорбционные и парокомпрессионные. Абсорбционные достаточно дороги, громоздки и имеют довольно узкое применение. Наиболее распространенными считаются парокомпрессионные чиллеры, которые бывают нескольких видов:

  • Чиллеры с воздушным охлаждением наружной установки. В таких установках охлаждение теплообменника-конденсатора происходит при помощи осевых вентиляторов.
  • Устройства с воздушным охлаждением внутренней установки. В них забор воздуха для охлаждения и выброс горячего воздушного потока осуществляется по воздуховодам, для движения которого используется центробежный насос.
  • Холодильные установки с водяным охлаждением теплообменника. Чаще всего монтируются в местах, где существует возможность охлаждать конденсатор проточной водой из естественных водоемов.
  • Чиллеры реверсивные. Позволяют, как охлаждать воздух, так его и нагревать, благодаря чему их можно использовать в системах кондиционирования без установки дополнительного водогрейного оборудования.

Устройство фанкойлов

Фанкойлы – это так называемые внутренние блоки системы кондиционирования чиллер-фанкойл, которые еще называют доводчиками. Их устройство состоит из теплообменника и мощного вентилятора, который его обдувает. Кроме того, они оснащены легкосъемными воздушными фильтрами и блоком управления. В более современных моделях предусмотрены беспроводные пульты управления устройством. Существует несколько типов этого оборудования:

  • Кассетные фанкойлы предназначены для охлаждения или нагрева воздуха в больших помещениях, в конструкции которых предусмотрены подвесные потолки. Именно в них и монтируются эти приборы. Они могут распределять воздушный поток на две или четыре стороны.
  • Канальные фанкойлы монтируются в отдельных помещениях. Забор воздуха производится по отдельным воздуховодам, а вывод воздуха в помещения осуществляется по воздуховодам, размещенным за подвесными потолками.

По фанкойлы различаются на: настенные, напольные и потолочные. К слову сказать, многие компании производят универсальные устройства, которые могут монтироваться как на стену, так и на потолок. Дополнительное оборудование

Для того чтобы оборудование могло работать бесперебойно, и круглогодично, применяются различные устройства и приспособления, которые значительно позволяют расширить функции этой системы кондиционирования.

  • Для возможности регулирования температуры воздуха в каждом помещении, перед каждым внутренним блоком – фанкойлом, устанавливают специальные устройства, которые позволяют регулировать расход холодоносителя.
  • Дополнительно для нагрева воздуха устанавливается водогрейный газовый котел, который работает в холодное время года вместо чиллера.
  • Также она снабжается накопительным и расширительным баком для компенсации расширения теплоносителя при нагревании.

По какому принципу функционирует чиллер?

Схема работы центробежного чиллера Hitachi

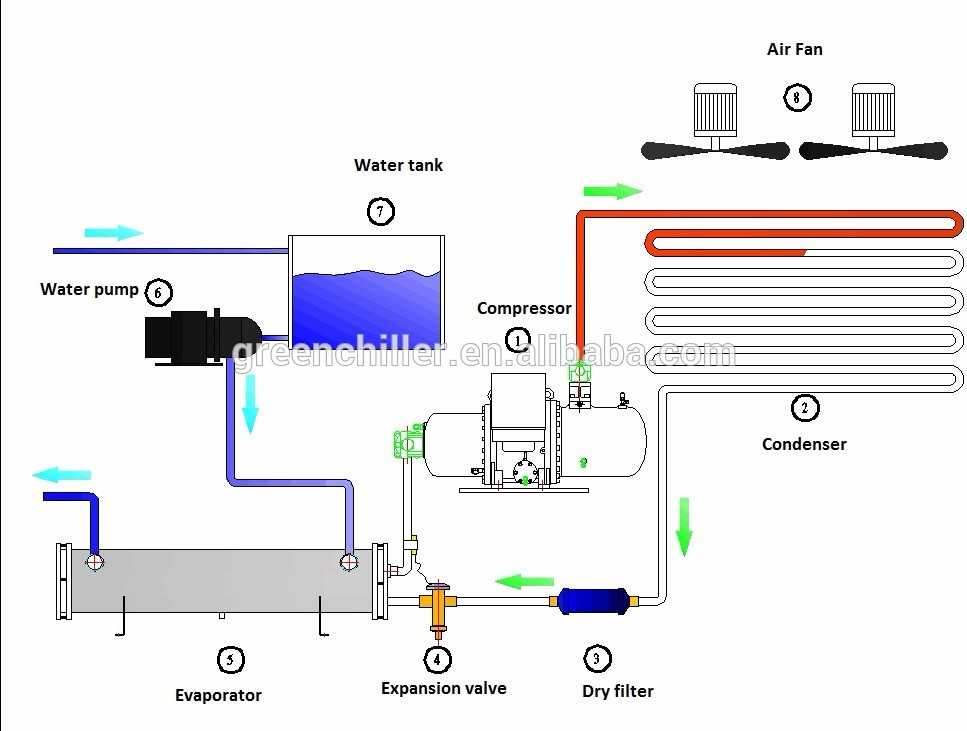

Принцип работы чиллера имеет свои особенности. Если вам потребовалось данное оборудование, то вы непременно должны ознакомиться с ним. Работа чиллера базируется на почти безостановочном цикле. Здесь многое зависит от потребителя.

К примеру, по системе кондиционирования перемещается фреон. Газ проникает сквозь радиатор внутреннего блока, который охлажден. Воздух обдувает радиатор. В итоге фреон прогревается, а температура воздуха понижается. Фреон попадает в компрессор. В чиллере же роль фреона исполняет холодная вода, которая протекает сквозь радиатор. Радиатор обдувается теплым воздухом из помещения. Вода нагревается, а воздух при этом охлаждается. Вода опять попадает в чиллер.

Теплообменник, предназначенный для чиллера, имеет два контура:

  • по одному из контуров циркулирует жидкость;
  • по другому контуру перемещается фреон.

Эти два контура прикасаются друг к другу. Однако вода и фреон не смешиваются. В целях повышения эффективности системы данные среды перемещаются навстречу друг другу.

В теплообменнике происходят такие процессы.

  • Сквозь терморегулирующий вентиль жидкий фреон проникает в свой контур теплообменника. Данное вещество расширяется, что приводит к отбору тепла от стенок. Из-за этого фреон нагревается, а стенки охлаждаются.
  • По контуру теплообменника протекает вода. По той причине, что стенки охлаждены, температура жидкости падает.
  • Фреон попадает в компрессор, а холодная вода — охлаждает что-либо.
  • Происходит повторение цикла.

Разновидности чиллеров

В продаже представлены различные виды чиллеров:

  • абсорбционные — энергия добывается преимущественно из бросового тепла, которое возникает в процессе производства и просто выбрасывается в окружающую среду (это, к примеру, горячая вода, охлаждаемая воздухом);
  • парокомпрессионные — холод генерируется в парокомпрессионном цикле, который состоит из таких процедур, как испарение, дросселирование, и др.

По способу монтажа чиллеры делятся на :

  • наружные — единый моноблок, который монтируется на улице;
  • внутренние — оборудование, которое состоит из двух частей. Конденсатор устанавливается снаружи здания, все остальные части — внутри.

По разновидности конденсатора чиллеры делятся на такие подвиды:

  • с охлаждением водяного типа. Система с таким охлаждением стоит сравнительно дорого, однако она отличается повышенной надёжностью;
  • с охлаждением воздушного типа. Наиболее простой и недорогой вариант.

По типу исполнения гидромодуля чиллеры делятся на следующие виды:

  • со встроенной установкой. Оборудование с этим гидромодулем представляет собой моноблок, в который входит расширительный бак и насосная группа;
  • с выносной установкой. Такой гидромодуль обычно применяется в тех случаях, если оказывается недостаточно мощности встроенного механизма. Ещё он используется в случаях, когда имеется потребность в резервировании.

Чиллер может быть оснащен одним из следующих видов компрессоров:

  • винтовой;
  • ротационный;
  • поршневой;
  • спиральный.

Также чиллеры классифицируют в зависимости от типа вентилятора. Оборудование может быть оснащено такими вентиляторами:

осевой. Оборудование с таким вентилятором можно устанавливались исключительно снаружи строения

Крайне важно, чтобы не было создано никаких препятствий для поступления воздуха в конденсатор и для его выброса вентиляторами;
центробежный. Оборудование с таким вентилятором рекомендовано для монтажа внутри здания. Оно отличается небольшими габаритами и малым уровнем шума.

Оно отличается небольшими габаритами и малым уровнем шума.

Важные аспекты монтажа чиллера

Чтобы ощутить все преимущества эксплуатации такого устройства, как чиллерная установка, её монтаж нужно осуществлять строго с соблюдением определённых правил. Вот основные из них.

  • Данное оборудование должны устанавливать исключительно компетентные мастера.
  • Чиллер должен в полной мере отвечать критериям проекта инженерной сети в части места монтажа, конструкции и мощности.
  • Запрещено устанавливать оборудование, которое имеет изъян.
  • Перемещать оборудование до места, где оно будет установлено, можно только с помощью крана.
  • Разрешено заливать лишь воду, а также раствор этилен- либо пропиленгликоля, который имеет концентрацию до 50 процентов.
  • В обязательном порядке должны быть проведены пуско-наладочные испытания.
  • Вокруг чиллера должно оставаться пространство, обеспечивающее беспрепятственный доступ обслуживающего специалиста.
  • Необходимо строго соблюдать технику безопасности и рекомендации производителя.

Приобретая и устанавливая чиллер, вы можете быть уверены в том, что получите современную и надёжную систему.

Преимущества

  • Выдерживает большие рабочие нагрузки, количество подключённых фанкойлов ограничено лишь его производительностью
  • Отсутствие внешних блоков кондиционеров
  • Занимает минимальную площадь
  • Нет ограничений по расстоянию. А при длинных трассах передачи, температурные потери минимальны
  • Для разводки можно использовать обыкновенные водопроводные трубы, что значительно уменьшает общую сумму при сборке и установке
  • Безопасность в использовании. Опасный газовый хладагент находится в чиллере. Последний же устанавливается за пределами здания, на крыше или земле

Система чиллеров-фанкойлов имеет следующие преимущества:

  • Система обладает большой гибкостью при кондиционировании большого количества помещений. К одному чиллеру может подключаться большое количество фанкойлов, а также теплообменники центрального кондиционера или приточной вентиляционной установки. Каждый потребитель может работать практически независимо друг от друга — изменять режим работы, включаться или отключаться.
  • Можно задавать не только общий тепловой режим всей системы, но и регулировать режим работы каждого фанкойла с выносного пульта управления либо вмонтированного в фанкойл, либо установленного на стене помещения.
  • Можно постепенно наращивать мощность потребителя, что позволяет вводить объект в эксплуатацию постепенно, отдельными этапами.
  • Предельное расстояние между чиллером и фанкойлом не лимитируется и определяется возможностями насосной станции и теплоизоляцией трубопроводов.

Основным конкурентом системы кондиционирования чиллер — фанкойл на небольших и средних объектах высшей категории является VRF и VRV  система. Это более интеллектуальная система с фреоновым теплоносителем. VRF и VRV  системы более дороги, но открывают более широкие возможности в центральном мониторинге и управлении, а также в сфере энергосбережения.

В заключение отметим, что система чиллер-фанкойл твердо занимает свою нишу и конкуренция с VRF и VRV  происходит в основном в строящихся бизнес-центрах и больших богатых загородных домах.

Из особенностей системы можно выделить простой монтаж, но сложное проектирование. Также нельзя не отметить гибкость и изменяемость конфигурации, возможность применения фанкойлов любых видов и марок.

В сравнении с VRF и VRV  системами коммуникации системы чиллер-фанкойл занимают большее пространство, но сами водяные трубы гораздо дешевле фреоновых медных труб. Что касается обслуживания, то по сравнению с VRF и VRV  системами, чиллер требует более квалифицированного и многочисленного сервисного персонала.

Система чиллер-фанкойл обладает рядом неоспоримых достоинств:

  • Хорошая циркуляция воздуха.
  • Возможность подключения нескольких автономных пользователей, которые могут задавать свои настройки приборам.
  • Поэтапное введение в эксплуатацию.
  • Расстояние между чиллером и фанкойлом может быть ограничено только возможностями насосной станции.
  • Установка не требует наличия большой площади, а отсутствие внешних блоков не портит фасад здания.
  • Низкая стоимость системы разводки с помощью трубопровода.
  • Безопасность эксплуатации, так как газы сосредоточены в чиллере, который располагается снаружи помещения.

Чиллеры STULZ

В нашем ассортименте компании HTS представлены следующие виды чиллеров STULZ.

Для наружного монтажа. Сюда входят линейки: СyberCool 1, CyberCool 2 и Explorer. Оборудование имеет функцию free cooling, может поставляться в стандартном (CSO) или малошумном (CLO) исполнении. Имеется большой выбор дополнительных опций.

  • CyberCool 1 – это компактный чиллер для охлаждения небольших серверных, ЦОДов и технологических помещений. Имеет моноблочное исполнение и предназначен для наружного монтажа. Максимальная холодопроизводительность при минимальной занимаемой площади.
  • CyberCool 2 – это высокопроизводительные и надежные чиллеры, предназначенные для систем охлаждения с высокими требованиями. Благодаря широкому набору имеющихся опций и интеллектуальной технологии управления новая холодильная машина CyberCool 2 уже является одной из наиболее экономных в потреблении энергии. О применении чиллеров CyberCool 2 в проекте можно почитать в статье.
  • Серия Explorer – это современные чиллеры, оптимизированные по стоимости и обладающие высокой гибкостью в подборе вариантов оснащения, необходимого для удовлетворения широкого круга требований клиентов.

Для внутреннего монтажа. Группа включает в себя линейки: CyberCool Indoor Chiller, CyberCool Water Tec и Explorer WSW. Чиллеры для внутренней установки представлены моделями малой, средней и высокой производительности.

  • CyberCool Indoor Chiller – холодильная машина CyberCool Indoor обеспечивает производительное и высокоэффективное охлаждение жидкости при минимальной занимаемой площади. Этот чиллер позволяет использовать гибкие решения для охлаждения и может устанавливаться в технологических помещениях. Современный дизайн и компактная конструкция чиллера позволяют устанавливать его внутри зданий или без проблем интегрировать его в существующие системы. Может работать на чистой воде без гликоля: высокая эффективность, минимальный риск протечек. Монтаж чиллера может осуществляться в непосредственной близости от потребителя.
  • CyberCool Water Tec – это инновационная линейка чиллеров с водяным охлаждением и возможностью установки внутри помещения, включающая в себя технологию Turbocor, оптимизированную для неполной нагрузки, компактный дизайн и удобное обслуживание. Чиллеры предназначены для широкой области применения, включая центры обработки данных, производственные объекты, а также коммерческие помещения. Технология испарителя с падающей пленкой в линейке CyberCool WaterTec использует экологически безопасный хладагент HFO-R1234ze и уменьшает его заправку до 70 % по сравнению с затопленным испарителем.
    Благодаря простому монтажу и компоновке систему можно легко и быстро разобрать на ее базовые компоненты. Съемный шкаф управления, который поставляется с завода, уже подготовлен к настенному монтажу и обеспечивает дополнительную функциональность.
    Подробнее о новом чиллере читайте в статье.
  • Explorer WSW – чиллер для монтажа внутри помещения. Компактное решение для различных ЦОДов, промышленного охлаждения и для использования в гостиницах, офисных помещениях, торговых центрах и больницах. Возможно исполнение как в стандартной, так и в малошумной версии. Легкий монтаж и подключение посредством соединительных муфт Vitaulic.

Чтобы заказать оборудование STULZ в компании HTS, воспользуйтесь контактными каналами связи. За дополнительной информацией и помощью обращайтесь к нашим специалистам: отправьте запрос на электронный адрес или позвоните по многоканальному телефону, бесплатному по всей России.

Где можно применять фанкойлы для нагрева

Все производители изготавливают чиллеры как для охлаждения, так и для нагрева воды, т.е., в большинстве случаев, они могут работать как в режиме охлаждения, так и в режиме нагрева воды, при этом температура воды, подаваемая в фанкойл для нагрева воздуха, обычно составляет +40…+55 ℃. Есть отдельные более дешёвые модели, работающие только на охлаждение или только на нагрев. Последние имеют особое название – тепловые насосы. Они устанавливаются в частных домах, коттеджах и обеспечивают нагрев воды не только для отопления, но и для сантехнических и хозяйственных нужд. В качестве внутренних приборов применяются фанкойлы различного типа. Быстрый нагрев воздуха, интенсивная принудительная его циркуляция и бесшумность ставят такие фанкойлы на самый высокий уровень среди всех возможных приборов обогрева. Фанкойлы могут применяться отдельно, независимо от чиллера. Такой вариант возможен, если есть какой-то другой источник нагрева воды (жидкости), которая направляется в фанкойлы. Температура воды (жидкости) в этом случае не должна превышать +70 ℃, иначе произойдет повреждение фанкойла.

На сегодняшний день неоспоримым фактом является то, что осуществлять отопление помещения с помощью бытовой, полупромышленной сплит-системы, а также любым видом промышленного кондиционера намного эффективнее, чем обычными электронагревателями. Однако, с понижением температуры наружного воздуха, эффективность уменьшается. Поэтому особенно хочется выделить использование системы чиллер-фанкойл для отопления помещения.

Как же происходит отопление фанкойлами? В этом направлении выделена специальная группа оборудования, предназначенная именно для обогрева и называется это оборудование — тепловые насосы. Надо отметить, что совершенно все типы фанкойлов (настенные , кассетные , канальные , напольно-подпотолочные) могут нагревать воздух, но надо иметь ввиду, что теплый воздух из фанкойла будет подниматься вверх и расположение фанкойла вверху будет давать плохой эффект для отопления. Это касается, в большей степени, канальных и кассетных фанкойлов. Для лучшей эффективности отопления следует подбирать фанкойлы с нижним расположением или с регулируемым выходом воздуха по высоте. Сама же возможность работы на отопления не зависит от конструкции фанкойла. Если фанкойл работает в паре с чиллером, который может работать для получения холода и тепла, то и фанкойл также может работать на нагрев воздуха. В случае, если чиллер предназначен только для работы на холод, то, соответственно, и фанкойл может работать только на охлаждение воздуха.

В большинстве случаев фанкойлы производятся двухтрубные, и они же имеют внутри фанкойла один теплообменник, и именно они чаще всего находят свое применение. Тем не менее, многие производители выпускают и четырехтрубные фанкойлы, которые имеют внутри два теплообменника и эти теплообменники могут работать каждый в своем режиме, независимо друг от друга. При этом каждый теплообменник подключается к своему чиллеру или любой другой системе, которая предварительно подготавливает (нагревает/охлаждает) воду для дальнейшей подачи ее в фанкойлы. Работа этих теплообменников происходит независимо друг от друга. В качестве такой системы для одного теплообменника можно использовать индивидуальный котел или подключится к центральному отоплению, если такое имеется, а другой подключить к чиллеру.

Такие фанкойлы имеют более широкие функциональные возможности, но и в этом случае такие четырехтрубные теплообменники можно использовать для нагрева воздуха. Эффективность от использования фанкойлов в качестве отопительных приборов намного выше, чем от использования обычных радиаторов отопления именно благодаря применению встроенных вентиляторов внутри фанкойла и более эффективных материалов, с точки зрения теплоотдачи, из которых изготавливается теплообменник.

Отопление при помощи систем кондиционирования (бытовой или полупромышленной сплит-системой) зарекомендовало себя как более эффективный способ по сравнению с традиционными радиаторами. Но такой способ работает, пока на улице не очень холодно. При значительном похолодании производительность обычного климатического оборудования падает. В этом случае на помощь приходит система чиллер-фанкойл.

Описание промышленного чиллера

Чиллер (водоохлаждающая машина) — устройство для охлаждения жидкости за счёт парокомпрессионного или абсорбционного холодильного цикла. После снижения температуры жидкость используется для охлаждения воздуха в теплообменнике (вентиляторном доводчике) или для отвода тепла от оборудования.

Принцип работы промышленного чиллера

Устройство применяется в различных отраслях промышленности. Охладительный агрегат в связанной системе с вентиляторным доводчиком используют в некоторых моделях кондиционеров.

Принцип работы промышленной охладительной установки

На производстве в качестве установки быстрого удаления тепла применяются специальные абсорбционные чиллеры. Он необходим для обеспечения работы различного промышленного оборудования с выделением тепла. Чиллер отбирает и отводит избыточное тепло и поддерживает оптимальный температурный и тепловой режим оборудования. В качестве жидкости, поглощающей газ в полном объёме, на промышленных установках применяется бромид лития в воде.

В процессе охлаждения воды выделяется избыточное количество тепла, которое отводится в окружающую среду.

Промышленная установка состоит из двух блоков:

  • верхнего — генерирующая горячая ёмкость с относительно высоким давлением;
  • нижнего — включает испарительную ёмкость и отдел с абсорбентом.

Характер работы установки:

  1. Тепло от генератора воздействует на абсорбент, который выделяет пары воды.
  2. Пар передаётся в конденсатор и переходит в жидкое состояние, отдавая тепло специальному резервуару с водой.
  3. Потеряв тепло, вода из конденсатора подаётся в испаритель.
  4. Здесь вода под действием давления испаряется с поглощением тепла от охлаждаемого контура (чиллера).
  5. С помощью прокачки насосной установкой кипящей воды теплообмен усиливается.
  6. В это время оставшийся концентрат абсорбента переводится в абсорбер, где происходит поглощение газа из испарителя с выделением тепла.
  7. Отводящий контур отводит из ёмкости с абсорбентом тепло за пределы установки.
  8. После отвода тепла полученная вода и абсорбент снова передаются в генератор.

Схема устройства чиллера на производстве

Преимущества чиллеров над компрессионными холодильниками:

  • небольшое количество потребляемой энергии;
  • низкое выделение шума при работе;
  • экологичность, т. к. рабочим веществом является простая вода, а не фреон;
  • поглощают выделяемую энергию;
  • длительный период эффективной эксплуатации;
  • производственная безопасность;
  • удобство управления.

Недостатки:

  • стоимость;
  • необходимость источника горячей энергии;
  • большой вес;
  • высокое водопотребление системы.

Чиллер при производстве пива

Водоохлаждающие машины активно применяются при производстве пива. Оно используется для охлаждения сусла. При получении солодового навара нужно оперативно снизить температуру. От этого зависит качество напитка. Этот навар содержит полезные и вредоносные бактерии. Полезные элементы сохраняются при температуре выше 60°C, а все вредоносные бактерии погибают. Но при медленном охлаждении после отметки 60°C, растёт вероятность появления вредоносных микроорганизмов. Поэтому снижать температуру нужно оперативно.

Охладитель на заводе по производству пива

При медленном остывании в наваре образуется большое количество бактерий. Дрожжи при добавлении не смогут поглотить избыточные микроорганизмы. Напиток будет испорчен. Медленное остывание также ухудшает товарные качества продукта.

Охлаждения воды в аквариуме

Чиллеры для охлаждения воды применяются не только в промышленных целях. Их используют и для охлаждения различных жидкостей, в том числе — охлаждения воды в аквариуме.

Использования дополнительного освещения в аквариуме приводит к повышению температуры воды. Для поддержания благоприятной температуры на протяжении всего времени отлично подойдет чиллер. Принцип его работы такой же, как и в промышленных чиллерных системах.

Особенности выбора

Из-за высокой цены чиллер для охлаждения воды редко применяется в домашних условиях. Но если вы все же решили приобрести чиллер для дома, нужно подойти к этому процессу ответственно.

При выборе чиллера стоит учитывать:

  • Цена оборудования;
  • Энергозатратность (в новых моделях стараются сбалансировать малую энергопотребляемость и высокую производительность. Не берите слишком мощный аквариумный холодильник. Подбирайте строго под свои параметры);
  • Уровень шума (большие чиллера выделяют больше шума);
  • Простота обслуживания и наличие запчастей на рынке и в сервисных центрах;
  • Соответствие оборудования размерам аквариума;
  • Дизайн, гармоничное сочетание с интерьером;
  • Набор полезных функций.

Гидромодуль

Гидромодулем специалисты называют насосную станцию, которая необходима для циркуляции воды по всей многометровой системе чиллера.

Для того чтобы вода дошла от чиллера до конечного потребителя необходим мощный циркуляционный насос, которому предстоит гонять по трубам тысячи литров воды. Кроме того, в состав гидромодуля также входит и аккумулирующий бак, который служит резервуаром для ледяной воды. При его наличии устройство работает гораздо стабильнее и меньше по времени. Так как при изменении температуры вода меняет свой объем, в системе предусмотрен расширительный бак, встроенный непосредственно в водяной контур. Необходим он для того, чтобы систему не разорвало при повышении температуры циркулируемой воды – при увеличении объема воды наполняет расширительный бак.

Гликоль

Перенос тепла воздуха из охлаждаемого помещения к холодильному агенту осуществляется за счет теплоносителей (хладоносителей), в качестве которых могут выступать:

  • вода;
  • водный раствор;
  • жидкость с низкой температурой замерзания.

Наиболее распространенными хладоносителями являются растворы многоатомных спиртов, в том числе этиленгликоля, пропиленгликоля и глицерина.

Гликоль представляет собой бесцветную сладковатую и высоковязкую жидкость с точкой замерзания ниже -50 градусов. Основных типов гликоля два: пропиленгликоль (нетоксичен, используется даже на пищевых производствах) и этиленгликоль (токсичен, используется там, где его утечка не принесет вреда людям, животным или продовольственным товарам, гораздо дешевле пропиленгликоля).

Теплообменник

Теплообменник (испаритель) представляет собой теплообменный аппарат, в котором хладагент закипает и за счет этого охлаждает теплоноситель.

Чаще всего в качестве испарителя используется пластинчатый паяный теплообменник, как отличающийся эффективностью с точки зрения теплообмена и компактностью по сравнению с другими приборами. Также могут быть использованы и другие конструкции: коаксиальные или кожухотрубные.

Компрессор

Компрессором называется основное устройство чиллера, предназначенное для сжатия фреона до необходимо высокого давления и его последующей подачи в трубопровод.

Основных видов компрессоров три:

  • поршневой;
  • винтовой;
  • спиральный.

Необходимо отметить, что стоимость компрессоров играет огромную роль в ценообразовании чиллеров.

Это интересно: Четырехсторонний деревообрабатывающий станок: рассмотрим со всех сторон

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Коммуникации
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
