Приточно-вытяжная вентиляция: принцип работы и правила сооружения

Виды, их отличия – цены

Для того чтобы в вашем доме либо офисе постоянно был комфортный микроклимат и свежий воздух, то для этого устанавливается приточный осевой вентилятор. Данный вентилятор делиться на такие виды:

Вентилятор крышный осевой — используется в системах вытяжной вентиляции, который устанавливается: на крышах кафе, ресторанах, гаражей и других производственных помещений. Крышный вентилятор служит для того, чтобы удалять воздух из помещения непосредственно через крышу. Так как крышные вентиляторы устанавливают на крышах зданий, то они должны максимально быть защищены от внешней среды: дождя, снега, сырости и влаги.
Оконный вентилятор – устанавливается в часть проёма окна в помещении с повышенным уровнем влажности. Предназначенный данный вентилятор для удаление воздуха из помещения (без воздуховодов). Преимуществом вентилятора является его компактность и лёгкость в обслуживании. В большинстве случаев оконный осевой вентилятор изготавливают из высококачественного пластика бежевых и белых тонов. При работе осевого вентилятора вибрация на окна не распространяется, так как данная модель оснащена антивибрационной прокладкой.
Форточный вентилятор – устанавливается в форточку, предназначаемый для улучшение микроклимата в помещении. Форточный вентилятор оснащён автоматическими жалюзями.
Настенный осевой вентилятор – чаще всего устанавливается на кухне, санузле и офисном помещении. В отдельных случаях осевые настенные вентиляторы крепятся в отверстиях вентиляционных шахт в подвесных потолках.

Приточный вентилятор в ванной комнате

В каждое современное здание в соответствии строительных норм должен поступать очищенный свежий воздух. Для этого устанавливается приточный вентилятор с фильтром. На сегодняшний день приточные вентиляторы оснащены системами фильтрации, способные очистить поступающий воздух от: грязи, пыли, мелких насекомых и запахов.

Купить приточные вентиляторы вы сможете согласно ниже перечисленным ценам:

Вентилятор осевой настенного типа «FE031-4DQ-OC-A7», цена от 11 481 рублей;
Вентилятор осевой настенного типа «FE050-SDQ-4F-A7», цена от 14 814 рублей;
Крышный вентилятор «TFSR 160» EC, цена от 16 232 рублей;
Крышный вентилятор «DVN 355DV», цена от 49 177 рублей;
Вентилятор настенный осевой оконный «Dospel EF 200AS», цена от 2 800 рублей;
Настенный вентилятор с увлажнителем воздуха «AOX Mist Fan MF 095H», цена его от 22 000 рублей;
Вентилятор осевой канальный «FE050-VDF-4I-V7», цена его от 177 77 рублей.

к меню

Расчет, монтаж и цены

style=»display:block; text-align:center;» data-ad-layout=»in-article» data-ad-format=»fluid» data-ad-client=»ca-pub-9337857885889635″ data-ad-slot=»9725334793″>

Чтобы правильно подобрать и рассчитать систему приточной вентиляции, нужно уделить внимания нескольким основным аспектам:

Знать общую производительность вентиляционной системы.
Знать максимальную мощность вентилятора, который создает давление в системе.
Скорость подачи воздушной массы по воздуховодам и допустимый уровень шума.
Знать мощность калорифера.

Установка приточного вентилятора

Этапы монтажа приточного вентилятора (системы):

Перед монтажом приточной системы вентиляции требуется проверить на исправность все вентиляционные шахты в помещении, где устанавливается приточный вентилятор.
После того, как в стене нанесена разметка, прорезаются отверстия под воздуховоды.
Снаружи дома крепится специальная рама, на которую устанавливается оборудование приточной системы вентиляции.
После того, как оборудование приточной системы вентиляции закреплена к стене, к ней подсоединяются воздуховоды.
Оборудование можно подключать к сети.

Если установка приточной системы вентиляции произведена не правильно, то могут возникнуть следующие проблемы:

Присутствует сильный шум в воздуховоде и система сильно вибрирует;
Попадание посторонних предметов в вентиляционную систему;
Отсутствие притока воздуха;
Попадание холодного воздуха в зимний период.

Система приточной вентиляции

Цены на монтаж приточной системы вентиляции:

Установка приточной системы вентиляции до 500 м³/ч от 28 00 рублей;
Установка приточной системы вентиляции 20000 м³/ч — 50000 м³/ч от 102 000 рублей;
Установка приточно-вытяжной системы вентиляции 20000 м³/ч — 50000 м³/ч от 184 000 рублей;
Установка радиального вентилятора 20000 м³/ч — 50000 м³/ч от 23 000 рублей;
Установка канального/осевого вентилятора 20000 м³/ч — 50000 м³/ч от 28 000 рублей.

к меню

Канальные системы приточной вентиляции

Канальная установка состоит из целого комплекса воздуховодов. Данную систему обычно планируют еще при проектировании жилья. Воздуховоды монтируются в пространстве над потолком или в чердачном помещении. В некоторых случаях возможна установка в промежутке под существующим потолком.

Система труб распределена по всем комнатам. Принятый свежий воздух принудительно перемещается по вентиляционным трубам и подается в приточные решетки. Для отведения отработанных воздушных масс устанавливаются специальные дополнительные решетки.

Мощность системы для квартир может составлять пропускную способность от 200-500 кубических метров в час. Приточная вентиляция для частного дома, коттеджа или офиса потребуется с производительностью 2000-3000 кубических метров в час.

Среди особых преимуществ данной системы – независимость от погоды. Вне зависимости от погодных перепадов температур и ветра, данная установка более эффективна в сравнении с естественной вентиляцией.

Как сделать вытяжную вентиляцию своими руками

Осуществить монтаж вытяжной вентиляции собственноручно — вполне возможный к осуществлению замысел. Сначала делают расчеты и выбирают компоненты, после чего приступают к сборке. Для жилых помещений популярной является местная вытяжка на кухне. Ее может установить не только специалист, но и хозяева квартиры своими силами. Воздух, пар будут удаляться принудительно по воздуховодам, из которых гибкая разновидность проста в монтаже. При этом управление осуществляется вручную посредством выключателя.

Простая схема монтажа вытяжки на кухне

Вытяжку размещают над плитой. Выходное отверстие предпочтительнее вывести наружу. Иначе от естественной вентиляции здания возможна обратная тяга. Инструкцию по установке и перечень компонентов можно найти в нашей статье по установке вытяжки на кухне.

Расчет вентиляции в частном доме

Рассмотрим расчет естественной вентиляции, как самой простой. Для этого надо обозначить два параметра: минимальное количество воздуха, поступающего снаружи (Qп) и минимальный объем для вывода из дома (Qв). Обе величины табличные из СП 54.13330.2011 первые в таблице №1, вторые в таблице №2.

Обе они основаны на габаритах помещений дома. Поэтому вводные данные:

Площадь всех жилых комнат (их три) – 60 м².
Высота потолков – 3 м.
Пристроенная кладовка – 4,5 м².
В доме есть кухня, ванная и туалет, в которых воздухообмен соответственно: 90; 25; 25 м³/ч.

В первую очередь определяется общий воздухообмен в комнатах, для чего надо перемножаются между собой воздухообмен жилых помещений, равный 30 м³/ч на количество комнат – 3. 60х3=180 м³/ч. Это значение приточного объема, который проходит через жилые помещения.

Складываются значения воздухообменов всех подсобных помещений: 90+25+25=140 м³/ч.

Находится частота смены воздуха в кладовке. Здесь используется кратность, равная 0,2. То есть, надо объем кладовки умножить на данный показатель: 4,5х3х0,2=2,7 м/ч.

Теперь надо сложить два последних значения: 140+2,7=142,7 м³/ч. Это вытяжной объем воздуха. Далее надо сравнить вытяжной и приточный воздух: получается, что приточного больше. Его и берем за основу расчета.

Теперь надо рассчитать сечение воздуховода. К примеру, если оно квадратное со сторонами 10 см или круглое диаметром 150 мм, то производительность такой трубы при естественной вентиляции составляет 30 м³/ч. Если в сооружении дома используются стояки этого сечения, то надо установить: 180/30=6 стояков. Чтобы уменьшить количество вытяжек, можно увеличить сечения с подбором по таблице производительности воздуховодов.

Принципы расчета систем вентиляции другого типа основываются на тех же параметрах.

Плюсы и минусы приточной вентиляции

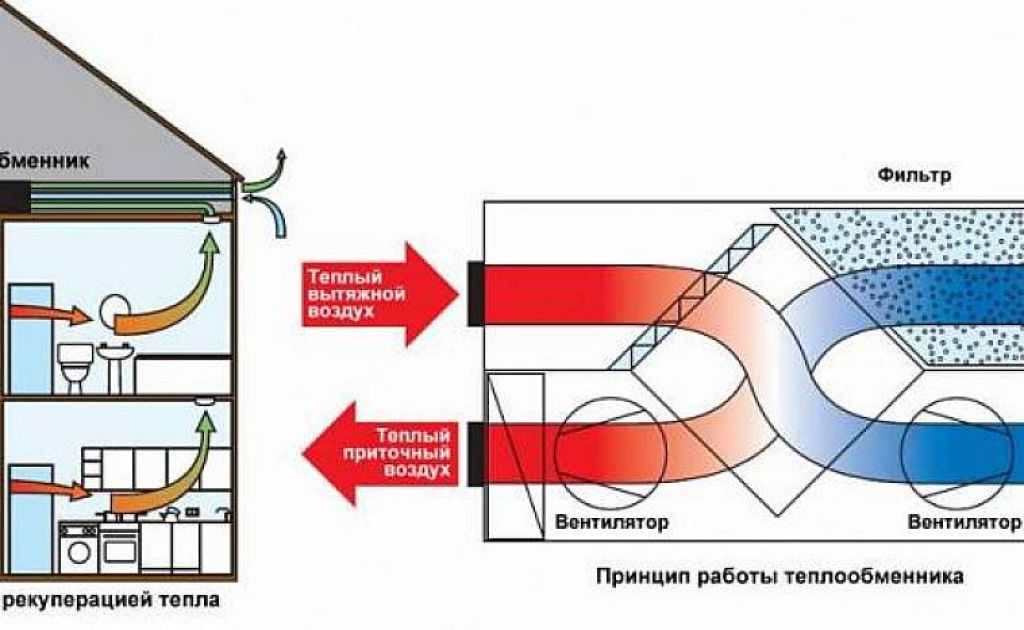

Данный вид включает в себя систему воздуховодов и предусматривает монтаж определенного оборудования: вентилятора, воздушных каналов, фильтров и систем рекуператоров. Среди достоинств можно выделить следующие моменты:

Циркуляция воздуха происходит независимо от погодных условий и микроклимата в помещении.
В зимний период можно сэкономить, если установить приточно-вытяжную вентиляцию с рекуперацией.
В системе присутствуют очищающие фильтры.
Автоматическая работа не требует постоянного контроля.

К недостаткам системы можно отнести:

необходимость в профессиональном проектировании;
высокий уровень шума;
большие габариты системы;
высокую цену.

Устройство вентиляции в частном доме

По нормативным схемам (стандартным) любая вентиляционная система основана на отводе и притоке воздуха. То есть, отдельно одно от другого не существует. Поэтому в доме надо обеспечить в первую очередь вывод отработанных воздушных масс и организовать приток свежего воздуха с улицы.

Совсем недавно, когда о пластиковых окнах еще не задумывались, приток воздуха происходил через щели и неплотности дверных и оконных конструкций. То есть, происходил естественный приток, который учитывался при расчетах вентиляции частных домов. Сегодня ситуация изменилась, потому что входные двери и окна – это герметичные конструкции, через которые свежий воздух в дом не поступает. А значит, надо найти те способы и технологии, которые обеспечат помещения чистым свежим воздухом.

В принципе, искать нет надобности, потому что такие устройства вентиляции давно существуют, только их раньше использовали на производственных объектах. Сегодня эти схемы перекочевали в частные дома и офисные здания. Главная задача – это выбрать необходимую схему, которая будет соответствовать внутреннему плану дома. При этом вентиляция должна быть эффективной в плане соответствующего воздухообмена, недорогой и простой в сборке. Конечно, учитывается воздухообмен в помещении (в каждом).

Монтаж приточной вентиляции своими руками

Приточную вентиляцию в квартире многоэтажного дома можно соединить с общедомовой естественной системой воздуховода. Для этого вначале надо проверить её состояние простым способом. Тетрадный лист прикладывают к вентиляционному отверстию. Если бумага прилегает к нему и удерживается, то тяга есть, и воздуховод можно использовать.

В случае, когда каналы забиты и засорены, можно попробовать их прочистить. Но в большом доме сделать это бывает проблематично. Тогда устанавливают приточную вентиляцию с помощью клапанов. Их покупают в магазине. Сколько понадобится таких деталей, зависит от размера и общей площади пространства. Клапаны бывают разной мощности.

Самые простые модели этих устройств включают внутренний блок, защитную решётку и соединительный патрубок. Обычно их устанавливают над батареей, чтобы минимизировать потери тепла.

В выбранном месте проводят первичную разметку: обводят контур клапанного устройства.
Если его приобретали в собранном виде, то надо разобрать и освободить корпус.
С помощью перфоратора во внешней стене делают сквозное отверстие, стараясь выдержать угол уклона не более 7 градусов.

В него вставляют трубку, покрытую изоляционным материалом. Она должна быть незаметной снаружи, а изнутри выступать на 1 см.
В местах крепления трубки в стене просверливают отверстия для дюбель-гвоздей.
Ими фиксируют корпус приточного клапана, который дополнительно зажимается изоляционным слоем трубки.

Когда основа прибора надёжно закреплена, в неё вставляют детали, которые вынимали при разборке.
Снаружи монтируют решётку.
После этого проводят проверку работы приточного клапана, открывая и закрывая задвижку.

Установка приточной вентиляции в квартире – простой и надёжный способ улучшения воздуха и поддержания благоприятного микроклимата.

Этапы проектирования вентиляции

Существует 2 основных этапа, совершенно равнозначные по объему работ. Первый этап (50%) – сбор исходных данных для проектирования и согласование основных принципиальных решений. Второй этап (50%) – разработка проекта вентиляции.

Сбор исходных данных После обращения в нашу команду, нам предстоит пройти следующий путь:

① Выбрать тип системы вентиляции Существует 3 варианта систем вентиляции. Естественная вентиляция – шахты в санузлах любого здания. Гибридная вентиляция — приточные клапаны и мини-приточные установки в каждом помещении. Приточно-вытяжная вентиляция – как раз, которая требует детального проектирования. Подробно — плюсы и минусы каждой системы вентиляции.

② Выбрать комплектацию и марку оборудования вентиляции Если Вы выбрали принудительную систему вентиляции, нам предстоит определить марку и дополнительную комплектацию оборудования. Механическая вентиляция может совмещать функции фильтрации, нагрева, охлаждения, увлажнения и даже ионизации воздуха. Стандартно в состав установки входит фильтр, нагреватель воздуха и секция шумоглушителя.

③ Выбрать способы распределения воздуха и тип решеток Если коротко, можно сделать решетки «из стены» или «из потолка», а в некоторых случаях «из пола». Можно подключить вентиляцию к системе кондиционирования и подавать воздух через решетки канальных блоков. Можно проложить воздуховоды под потолком, и даже в стяжке пола. Можно купить простые и дешевые решетки, а можно вихревые, сопловые или щелевые. Вместо полноценной дорогостоящей системы вентиляции можно сделать канальные кондиционеры с функцией подмеса свежего воздуха с улицы, но везде есть свои подводные камни.

④ Выбрать тип воздуховодов, места размещения оборудования, заборные и выбросные отверстия, систему теплоснабжения для подогрева воздуха зимой. Нам предстоит согласовать Техническое задание и эскизный проект, чтобы не пришлось по несколько раз корректировать готовые проекты.

⑤ Дополнительные вопросы до начала проектирования вентиляции: «Есть ли у Вас архитектурные планировки в цифровой версии, в программе AutoCAD (или ArchiCAD)?»

Нам подойдут планировки PDF или даже JPEG, но перевод чертежей в стандарт AutoCAD займет время. Планировки в AutoCAD нам нужны для точного расчета количества материалов и правильного подбора оборудования.

Разработка проекта вентиляции После сбора всех исходных данных, согласования Технического Задания и Эскизного проекта мы начинаем разработку проектной документации. Выполняем необходимые расчеты по уже согласованным с Вами эскизам. В таком случае, нам не придется корректировать готовые проекты и пересчитывать сеть. Мы заранее обсудим все вопросы.

Выводы и полезное видео по теме

В этом видео наглядно представлено устройство и принцип действия приточной вентиляции, а также ее отличие от естественного вентилирования помещений:

Здесь можно посмотреть обзор приточной установки “Эко-свежесть”:

Приточная вентиляция – отличный способ обеспечить свой дом свежим воздухом и создать в нем благоприятный микроклимат. Все усилия и затраты на создание такой системы полностью окупятся, поскольку от правильного вентилирования зависит здоровье всех жильцов дома.
